В Excel область построения диаграммы определяет, какие данные отображаются и как они визуально распределяются на графике. Изменение этой области позволяет корректировать масштаб, включать новые ряды данных или исключать устаревшие значения без необходимости создавать диаграмму заново. Для динамического обновления диаграммы рекомендуется использовать именованные диапазоны, которые автоматически расширяются при добавлении новых данных.
Чтобы изменить область построения, достаточно выделить диаграмму, перейти в Конструктор → Выбрать данные и вручную указать новый диапазон. Важно проверять, что выбранные ячейки имеют одинаковое количество строк и столбцов, иначе Excel может отображать ошибочные или неполные ряды. При работе с большими таблицами лучше использовать диапазоны с абсолютными ссылками, чтобы сохранить корректность при копировании листов.
Кроме прямого изменения диапазона, Excel позволяет перемещать отдельные ряды данных и изменять их последовательность в легенде диаграммы. Это особенно полезно при создании отчетов, где порядок отображения критичен для восприятия информации. Оптимальная практика – предварительно формировать отдельный вспомогательный лист с упорядоченными данными, чтобы минимизировать ошибки при редактировании основной диаграммы.
Выбор исходных данных для диаграммы
Перед созданием диаграммы в Excel необходимо точно определить, какие данные будут использованы для построения графика. Это влияет на точность отображения информации и удобство анализа. Выбор исходных данных состоит из нескольких этапов: выделение диапазона, выбор необходимых столбцов или строк и исключение лишней информации.
При выборе данных важно соблюдать следующие рекомендации:
1. Четкость и логичность структуры данных. Данные должны быть организованы в виде таблицы, где строки представляют объекты, а столбцы – переменные. Например, если вы строите диаграмму для анализа продаж, строки могут содержать даты или продукты, а столбцы – объемы продаж или прибыль. Чем четче структура, тем легче Excel правильно интерпретирует данные.
2. Минимизация пустых ячеек. Пустые ячейки в исходных данных могут привести к ошибкам в построении диаграммы. Если есть пустые значения, их лучше удалить или заменить на нули. Также следует избегать случайных пробелов, так как они могут быть восприняты как текст.
3. Ожидаемый тип диаграммы. Для разных типов диаграмм Excel требует разные форматы данных. Например, для линейной диаграммы должны быть две последовательности данных: ось X и ось Y. Для круговой диаграммы важно, чтобы данные представляли собой категории с количественными значениями.
4. Использование заголовков. Важно, чтобы столбцы и строки имели понятные заголовки. Это не только помогает Excel правильно интерпретировать данные, но и облегчает восприятие диаграммы пользователями. Заголовки должны быть краткими и информативными, отражающими суть данных.
5. Избежание лишних данных. Не стоит включать в исходные данные строки или столбцы, которые не имеют отношения к диаграмме. Лишние данные усложняют процесс построения и могут исказить результаты анализа.
6. Проверка форматов данных. Убедитесь, что данные соответствуют правильному формату. Например, числовые данные не должны содержать символы, такие как запятые или пробелы, которые могут быть восприняты как текст. Это критично для дальнейших вычислений и правильного отображения графиков.
При правильном выборе исходных данных Excel сможет корректно построить диаграмму, что позволит вам сосредоточиться на анализе информации, а не на устранении ошибок в отображении данных.
Добавление или удаление рядов данных
Для того чтобы добавить или удалить ряды данных в диаграмме Excel, важно понимать, что эти изменения напрямую влияют на отображаемую информацию. Чтобы добавить ряд данных, необходимо сначала выделить диаграмму, затем перейти в меню «Конструктор» и выбрать опцию «Выбрать данные». В открывшемся окне можно добавить новый ряд, нажав кнопку «Добавить». Важно при этом указать правильный диапазон данных, который будет использоваться для нового ряда, и определить название ряда.
Удаление ряда данных выполняется аналогично: после того как выбрана диаграмма и открыто окно «Выбор данных», достаточно выбрать лишний ряд и нажать «Удалить». Важно помнить, что если удалить ряд, который является основой важной визуализации, это может привести к искажению анализа. Поэтому всегда проверяйте, что удаляете именно тот ряд, который не нужен.
Рекомендация: для удобства можно использовать функцию фильтрации данных, чтобы скрыть ненужные ряды, не удаляя их. Это поможет избежать потери информации, если она потребуется позже.
После того как изменения внесены, важно обновить диаграмму, чтобы она отразила актуальные данные. Для этого достаточно нажать кнопку «ОК» в окне «Выбор данных». Также полезно периодически проверять, правильно ли отображаются новые данные, чтобы избежать ошибок в визуализации.
Изменение диапазона оси X и Y
Диапазон осей X и Y играет ключевую роль в точности и информативности диаграммы. Иногда необходимо изменить этот диапазон, чтобы лучше представить данные или сузить область отображения. В Excel это можно сделать несколькими способами.
Чтобы изменить диапазон оси X или Y, выполните следующие шаги:
- Щелкните по диаграмме, чтобы активировать элементы управления.
- Правый клик на оси, диапазон которой вы хотите изменить, и выберите опцию «Формат оси».
- В открывшемся окне «Формат оси» перейдите в раздел «Параметры оси».
- В поле «Минимум» и «Максимум» можно вручную задать пределы диапазона.
- Также можно выбрать автоматическую настройку, указав «Авто», если хотите, чтобы Excel сам подбирал минимальные и максимальные значения в зависимости от данных.
Изменение диапазона оси X полезно, когда необходимо уменьшить или увеличить интервал между метками, а также когда ось содержит временные или числовые данные. Например, для временных данных можно установить конкретную дату начала и конца отображаемого периода.
Для оси Y можно настроить диапазон, если необходимо подчеркнуть определенные значения или исключить ненужные данные. Изменение диапазона оси Y помогает избежать искажения результатов, если данные сильно различаются по величине.
Важно помнить, что выбор неправильного диапазона может привести к неправильной интерпретации данных, особенно если оси имеют сильно выраженные экстремальные значения.

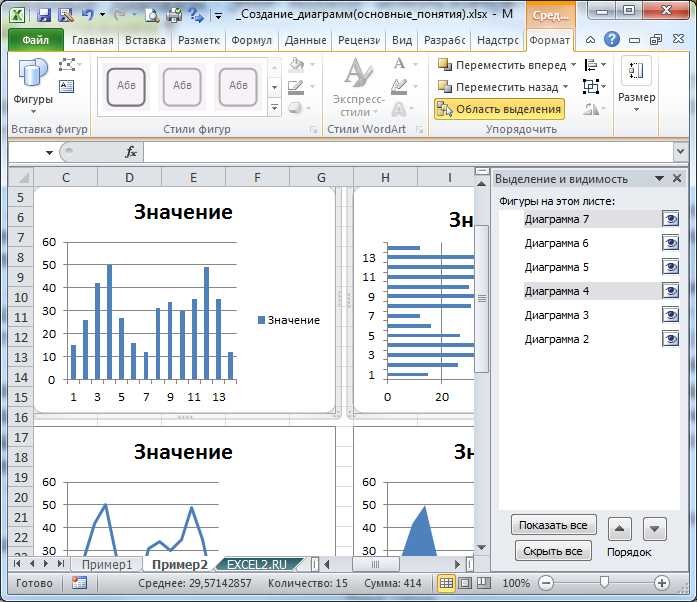

Перетаскивание области построения на листе
Для перемещения области построения диаграммы на листе Excel необходимо выделить саму диаграмму, щелкнув по её границе. Появятся маркеры выделения по углам и сторонам.
Наведите курсор на границу области построения, пока указатель не примет форму четырёхстрелочного крестика. Затем зажмите левую кнопку мыши и перемещайте диаграмму в нужное место на листе.
При перемещении Excel автоматически показывает сетку ячеек, что позволяет точно выровнять диаграмму относительно данных или других объектов.
Если требуется точное позиционирование, используйте стрелки на клавиатуре для небольших сдвигов после предварительного выделения диаграммы. Один шаг стрелкой обычно равен одному пикселю, что обеспечивает высокую точность.
Для фиксации диаграммы в новом положении достаточно отпустить левую кнопку мыши. Перетаскивание не изменяет содержимое данных или масштаба осей.
Использование диалогового окна «Выбор данных»
Диалоговое окно «Выбор данных» в Excel позволяет точно управлять источником данных для диаграммы. Оно открывается через правый клик на диаграмме и выбор пункта «Выбрать данные».
В верхней части окна отображается текущий диапазон данных для диаграммы. Здесь можно вручную изменить диапазон ячеек для всех рядов, что особенно полезно при работе с большими таблицами или динамическими диапазонами.
Слева представлено поле «Ряды диаграммы», где перечислены все существующие ряды данных. Через кнопки «Добавить», «Изменить» и «Удалить» можно управлять отдельными рядами: указать диапазон значений, подписи осей, а также переименовать ряды для наглядного отображения на диаграмме.
Справа находится область для подписей горизонтальной оси (категорий). Здесь можно заменить автоматически выбранные диапазоны на нужные ячейки, что позволяет корректно отображать категории даже при нестандартных или непоследовательных данных.
Для добавления нового ряда рекомендуется использовать кнопку «Добавить» и вручную выбрать диапазон значений, а затем назначить соответствующие подписи категорий. При изменении данных в исходной таблице диапазоны можно корректировать без необходимости создавать новую диаграмму.
Диалоговое окно «Выбор данных» также позволяет быстро переупорядочить ряды, используя стрелки вверх и вниз. Это изменяет порядок отображения серий на диаграмме без редактирования исходной таблицы.
Использование этого окна особенно эффективно для комбинированных диаграмм, когда необходимо точно контролировать, какие данные отображаются отдельными типами графиков. Оно гарантирует, что каждая серия данных привязана к правильному диапазону и подписана корректно.
Обновление диаграммы при изменении таблицы
Для корректного отображения изменений в данных Excel автоматически обновляет диаграммы, если они связаны с диапазоном ячеек. Добавление новых строк или столбцов требует проверки, охватывает ли текущая область построения все необходимые данные. Убедитесь, что диапазон диаграммы включает новые значения, иначе изменения не отразятся на графике.
Чтобы обновить диаграмму вручную, выберите её и нажмите Обновить данные в меню контекстных команд или используйте сочетание клавиш Alt + F5. Для динамических таблиц рекомендуется использовать именованные диапазоны или формулы OFFSET и COUNTA, чтобы диаграмма автоматически расширялась при добавлении данных.
При изменении значений в исходной таблице обратите внимание на тип диаграммы: некоторые виды, например, гистограммы с группировкой, могут требовать повторной корректировки осей, чтобы новые данные корректно визуализировались. Для линейных и точечных диаграмм достаточно обновления диапазона, а для сложных комбинированных графиков необходимо проверять соответствие каждого ряда данных.
Регулярная проверка связей диаграммы с источником данных позволяет избежать искажений. Если используется PivotChart, обновление данных сводной таблицы автоматически корректирует график, но при изменении структуры полей потребуется повторная настройка отображения рядов и категорий.
Проверка корректности отображения данных
После изменения области построения диаграммы важно убедиться, что все данные отображаются правильно и график отражает актуальные значения.
- Сравните исходные значения в таблице с данными на диаграмме. Проверьте, чтобы каждая серия соответствовала нужным столбцам или строкам.
- Обратите внимание на диапазоны осей X и Y. Если значения выходят за пределы видимой области, настройте минимальные и максимальные границы осей.
- Проверьте наличие пустых ячеек или ошибок в исходной таблице. Excel может отображать их как пропуски или нули, что исказит визуализацию.
- Для сложных диаграмм с несколькими рядами данных убедитесь, что все ряды правильно отображаются и не перекрывают друг друга.
- Используйте функцию «Выбор данных» для проверки каждой серии. Убедитесь, что ссылки на диапазоны корректны и не содержат лишних строк или столбцов.
- Если диаграмма использует формулы, проверьте, что они обновляются автоматически при изменении таблицы и отображают актуальные значения.
- Обратите внимание на подписи данных и легенду. Убедитесь, что они соответствуют текущим данным и не вводят в заблуждение.
- Для динамических диаграмм проверьте корректность работы всех фильтров и срезов, влияющих на отображаемую область построения.
Регулярная проверка корректности отображения данных предотвращает ошибки в анализе и обеспечивает точность визуализации при дальнейших обновлениях таблицы.
Вопрос-ответ:
Как изменить область построения диаграммы в Excel без потери данных?
Для изменения области построения выделите диаграмму и на вкладке «Конструктор» выберите «Выбрать данные». В открывшемся окне можно добавить или удалить ряды данных, а также изменить диапазон для осей X и Y. После внесения изменений нажмите «ОК», и диаграмма автоматически обновится, сохраняя все существующие элементы форматирования.
Можно ли быстро расширить область построения для новых строк таблицы?
Да, если данные организованы в формате таблицы Excel, область построения расширяется автоматически при добавлении новых строк. Для обычного диапазона можно вручную изменить диапазон данных через «Выбрать данные», указав новые ячейки. Это позволяет без ошибок отображать новые показатели на диаграмме.
Какие ошибки чаще всего возникают при изменении области построения диаграммы?
Наиболее распространены следующие ошибки: указание неверного диапазона, из-за чего данные не отображаются; случайное удаление ряда, приводящее к пустым точкам; несоответствие формата осей данным, что искажает визуальное представление. Чтобы избежать таких проблем, следует проверять диапазоны и сопоставление осей перед сохранением изменений.
Как переместить область построения диаграммы на листе без сдвига данных?
Чтобы переместить область построения, наведите курсор на рамку диаграммы до появления стрелок-курсорной руки, затем перетащите её в нужное место на листе. При этом данные таблицы остаются на прежнем месте, а диаграмма сохраняет все размеры и форматирование. Этот способ удобен для упорядочивания листа без потери информации.
Можно ли изменить ось X или Y для существующей диаграммы без пересоздания всей диаграммы?
Да, на вкладке «Формат» или через «Выбрать данные» можно изменить диапазон значений для осей. Для оси X укажите новый диапазон категорий, для оси Y – диапазон значений. После подтверждения изменений диаграмма автоматически обновит отображение, сохранив все графические элементы и подписи.
