Генератор ВАЗ 2107 – ключевой узел электрической системы автомобиля, отвечающий за питание всех потребителей и заряд аккумулятора. На ранних моделях устанавливался агрегат мощностью 55 А, а на более поздних версиях применялись генераторы с выходным током 73–80 А. Такая разница объясняется изменением оснащения автомобиля: увеличение числа электроприборов требовало более высокой производительности.
При стабильной работе двигателя и исправном регуляторе напряжения генератор поддерживает ток заряда в диапазоне 13,8–14,5 В. Фактический ток зависит от оборотов коленчатого вала, состояния щеточного узла и степени заряда аккумулятора. Например, при включенных фарах, печке и обогреве заднего стекла генератор ВАЗ 2107 способен выдавать около 40–50 А из номинальных 73 А.
Для автомобилей с дополнительным оборудованием, таким как аудиосистема повышенной мощности или противотуманные фары, рекомендуется установка усиленного генератора на 90 А и выше. Это позволяет избежать разрядки аккумулятора при больших нагрузках и обеспечивает стабильное питание всех потребителей в любых режимах работы двигателя.
Заводские характеристики генераторов для разных модификаций ВАЗ 2107
На классических моделях ВАЗ 2107 использовались несколько типов генераторов, различающихся по току отдачи и конструкции. Базовая версия, устанавливавшаяся на карбюраторные автомобили с двигателем 2103 или 2106, комплектовалась генератором Г221А мощностью 700 Вт с номинальным током 50 А при напряжении 14 В. Этого хватало для стандартного набора потребителей – фар, отопителя, вентилятора и системы зажигания.
На более поздних модификациях с инжекторным двигателем 21074 применялся генератор 9402.3701, рассчитанный на ток 80 А. Он имел улучшенное охлаждение, усиленный выпрямительный блок и компактную щеточную сборку. Повышенная мощность была необходима для питания системы впрыска, электронного блока управления, электрического бензонасоса и дополнительного оборудования.
Некоторые версии экспортных ВАЗ 2107 оснащались генераторами на 90 А, производимыми под марками Bosch или КЗАТЭ. Такие агрегаты обеспечивали стабильное напряжение при одновременной работе обогревателей стекол, кондиционера и аудиосистемы. Их установка возможна и на обычные версии при условии соответствия креплений и шкива.
Для повышения надежности рекомендуется подбирать генератор с запасом по току не менее 15–20% от суммарного потребления электрооборудования. При установке усиленных моделей следует проверять состояние проводки и реле-регулятора, так как старые элементы могут не выдержать повышенной нагрузки.
Как определить номинальный ток генератора по маркировке
Маркировка генератора ВАЗ 2107 содержит информацию о его технических характеристиках, включая номинальный ток. На корпусе устройства обычно указана модель, например: «Г-222», «37.3701» или «9402.3701». Эти обозначения помогают точно определить, сколько ампер выдает конкретный генератор.
Буква «Г» в старых моделях обозначает «генератор», а цифры указывают на тип конструкции и силу тока. Например, генератор Г-222 рассчитан на ток до 55 А, а модель 37.3701 – на 80 А. Современные версии, такие как 9402.3701, способны выдавать до 90 А. Чем выше последняя цифра в обозначении, тем мощнее агрегат и тем больше потребителей он может обслуживать.
Если маркировка стерта или недоступна, номинальный ток можно определить по номеру детали, указанному на шильдике или выбитому на корпусе. Эти данные можно сверить с каталогом производителя или сервисной документацией ВАЗ. Также полезно знать, что генераторы для инжекторных двигателей обычно имеют ток от 80 А и выше, а для карбюраторных – 55–60 А.
Проверять ток по маркировке важно при подборе нового генератора или оценке работоспособности старого. Несоответствие номинала может привести к недостаточной зарядке аккумулятора или перегрузке электросистемы.
Зависимость силы тока от оборотов двигателя
Производительность генератора ВАЗ 2107 напрямую зависит от частоты вращения коленчатого вала. При низких оборотах, например на холостом ходу – около 800 об/мин, генератор выдает ток не более 10–15 А. Этого достаточно для питания системы зажигания и осветительных приборов, но при включении дополнительных потребителей напряжение может падать ниже 13 В.
При увеличении оборотов до 2000–2500 об/мин ток возрастает до 40–50 А, что обеспечивает стабильное питание всех электрических систем и заряд аккумулятора. На таких оборотах генератор выходит на номинальный режим, соответствующий его маркировке (обычно 55, 73 или 80 А в зависимости от модели).
Максимальный ток достигается при 5000–6000 об/мин и может превышать номинальное значение на 5–10 %. Долговременная работа в этом диапазоне нежелательна, так как повышается нагрев обмоток и снижается ресурс диодного моста.
Для проверки состояния генератора достаточно измерить напряжение на клеммах аккумулятора при разных оборотах. При исправном узле и нормальной натяжке ремня напряжение должно находиться в диапазоне 13,8–14,5 В. Если при 2500 об/мин напряжение ниже 13,5 В – возможен износ щеток, ослабление ремня или неисправность регулятора напряжения.
Рекомендация: контролировать работу генератора следует именно при средних оборотах, так как на этом участке кривая зависимости силы тока наиболее стабильна и отражает реальное состояние системы электропитания автомобиля.
Как проверить, сколько ампер выдает генератор мультиметром
Для измерения тока генератора ВАЗ 2107 используется мультиметр с функцией амперметра постоянного тока и пределом измерения не менее 100 А. Проверку выполняют при полностью заряженном аккумуляторе и выключенных потребителях.
Сначала двигатель запускают и дают поработать 2–3 минуты на холостом ходу, чтобы стабилизировать обороты. Далее мультиметр переводят в режим измерения тока, а его щупы подключают последовательно в цепь между плюсовым проводом генератора и клеммой аккумулятора. Минусовой провод мультиметра соединяют с «массой» кузова.
На холостых оборотах исправный генератор ВАЗ 2107 должен выдавать около 10–20 А. При увеличении оборотов до 3000 об/мин ток возрастает и может достигать номинального значения, указанного на корпусе генератора – 55 А для стандартной модели 37.3701 или 80 А для модернизированных версий. Если значение не поднимается выше 30–35 А при повышенных оборотах, возможен износ щеток, слабое натяжение ремня или повреждение выпрямительного блока.
После измерения соединения возвращают в исходное состояние. Для большей точности можно проверить ток под нагрузкой, включив ближний свет, обогрев заднего стекла и вентилятор отопителя – при исправном генераторе падение тока не должно быть резким.
Причины снижения выходного тока генератора
Падение выходного тока генератора ВАЗ 2107 чаще всего связано с износом или нарушением работы отдельных узлов. Нормальный генератор выдает от 55 до 80 А, но при неисправностях этот показатель может снизиться до 30–40 А и меньше.
- Износ щеток и контактных колец. При уменьшении длины щеток ухудшается контакт с кольцами ротора. В результате возбуждение снижается, и генератор не может выдать номинальный ток.
- Повреждение диодного моста. Пробой одного или нескольких диодов приводит к потере фазы, что уменьшает силу тока и вызывает пульсации напряжения.
- Плохое натяжение ремня привода. Слабый ремень проскальзывает на шкиве, особенно при нагрузке. Это снижает обороты ротора и, соответственно, ток на выходе.
- Повышенное сопротивление в цепи. Окисленные клеммы, ослабленные соединения и тонкие провода вызывают потери тока, особенно при высокой нагрузке на электросеть автомобиля.
- Неисправность регулятора напряжения. При его сбоях возбуждение генератора становится нестабильным: ток может колебаться или падать ниже нормы.
- Межвитковое замыкание в обмотке. Частичное короткое замыкание в статоре или роторе снижает электромагнитное поле и вызывает перегрев генератора при малом выходном токе.
- Износ подшипников. Повышенное трение уменьшает скорость вращения ротора и ухудшает генерацию тока, особенно при работе на холостом ходу.
Для точного определения причины падения тока рекомендуется проверить натяжение ремня, измерить сопротивление обмоток, протестировать диодный мост и регулятор напряжения. При сильном износе щеток или кольца их следует заменить. После ремонта генератор должен выдавать стабильный ток в диапазоне 55–80 А при 5000 об/мин ротора.
Как увеличить ток генератора без его замены
Замена штатных щеток на качественные угольные с меньшим сопротивлением увеличивает эффективность передачи тока. Аналогично, проверка и подтяжка натяжения ремня генератора обеспечит стабильную работу ротора при любых оборотах двигателя.
Регулировка напряжения стабилизатора позволит генератору выдавать максимально допустимый ток без перегрева. При этом важно контролировать температуру корпуса генератора и при необходимости улучшить вентиляцию моторного отсека.
Увеличение сечения проводов, идущих от генератора к аккумулятору и электрооборудованию, снизит потери на сопротивление и повысит фактический ток на нагрузке. Дополнительно подключение параллельных дополнительных диодов или конденсаторов в схему может стабилизировать и немного увеличить пиковый ток.
Регулярная чистка обмоток ротора и статора от нагара и пыли улучшает магнитное поле и снижает сопротивление, что способствует увеличению отдаваемого тока. Контроль состояния подшипников генератора предотвращает излишнее трение и падение оборотов ротора, напрямую влияющее на силу тока.

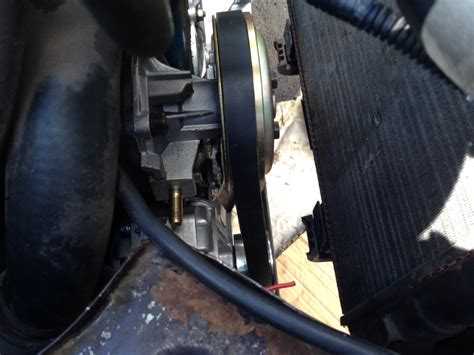

Подбор генератора с нужным током при установке дополнительного оборудования
При установке дополнительного оборудования, такого как мощная аудиосистема, светодиодные фары или дополнительный обогрев, необходимо заранее оценить суммарное потребление тока. Стандартный генератор ВАЗ 2107 выдаёт около 55–60 А, что покрывает базовые нужды автомобиля с заводской комплектацией.
Чтобы подобрать генератор с нужным током, сначала суммируйте ток всех подключаемых приборов. Например, дополнительные фары потребляют 15–20 А, усилитель – 20–30 А. К стандартным 55 А генератора это добавляет суммарное требование около 90–105 А. В этом случае требуется генератор с номинальным током не ниже 90 А.
Следует учитывать пиковые нагрузки и кратковременные старты мощных устройств. Рекомендуется брать генератор с запасом 15–20 % относительно рассчитанного суммарного тока, чтобы избежать перегрева и снижения ресурса.
При выборе генератора обращайте внимание на совместимость креплений и размеры корпуса. Генератор с высоким током обычно имеет больший диаметр ротора и массивный корпус, что может требовать корректировки креплений или ремня привода.
Также важно учитывать регулятор напряжения. Установка генератора с большим током без соответствующего регулятора может привести к нестабильному напряжению и повреждению электрооборудования. Используйте регуляторы, рассчитанные на ток нового генератора.
Практическая рекомендация: если суммарное потребление оборудования превышает 80–85 А, лучше сразу устанавливать генератор на 90–100 А. Это обеспечит стабильное питание и долговечность системы без частых перегрузок.
Вопрос-ответ:
Какой номинальный ток выдает стандартный генератор ВАЗ 2107?
Стандартный генератор ВАЗ 2107 рассчитан на выдачу тока около 55–60 А при нормальной работе двигателя. Этот ток обеспечивает стабильное питание всех электрических систем автомобиля, включая фары, приборную панель и электрооборудование салона.
Можно ли использовать генератор ВАЗ 2107 для дополнительного оборудования, например, установки усилителя или дополнительных фар?
Использовать стандартный генератор для дополнительного оборудования возможно, но суммарная нагрузка не должна превышать его номинальный ток. Если добавить устройства, которые требуют значительный ток, есть риск недозаряда аккумулятора или перегрузки генератора. В таких случаях стоит рассмотреть генератор с большей силой тока или установить отдельный источник питания для дополнительного оборудования.
Почему генератор ВАЗ 2107 может выдавать меньше ампер, чем указано в характеристиках?
Снижение тока генератора может быть связано с износом щеток, регулятора напряжения, обмоток или ремня привода. Также на показатель влияет падение напряжения в проводке и аккумуляторе. Регулярная проверка и чистка контактов, а при необходимости замена деталей помогает поддерживать генератор в рабочем состоянии и обеспечивать заявленный ток.
Как проверить, сколько ампер выдает генератор ВАЗ 2107 мультиметром?
Для измерения тока генератора мультиметром нужно подключить прибор в разрыв положительной линии аккумулятора. Сначала двигатель прогревают до рабочей температуры и включают все потребители. Мультиметр покажет ток нагрузки, который можно сравнить с номинальным значением генератора. Важно соблюдать полярность и не превышать пределы измерения мультиметра, чтобы избежать повреждений прибора.
Зависит ли сила тока генератора ВАЗ 2107 от оборотов двигателя?
Да, ток генератора напрямую связан с оборотами двигателя. На холостых оборотах генератор выдает меньший ток, чем при повышенных оборотах, поскольку напряжение и скорость вращения ротора меньше. При этом регулятор напряжения поддерживает стабильное выходное напряжение, но максимальная сила тока достигается обычно при средних и высоких оборотах двигателя.
