На автомобилях ВАЗ 2110 устанавливались два основных типа двигателей – 8-клапанные и 16-клапанные. Они имеют одинаковый рабочий объем (1.5 или 1.6 литра), но отличаются конструкцией головки блока цилиндров и системой газораспределения. Количество клапанов напрямую влияет на мощность, расход топлива и характер обслуживания мотора.
У 8-клапанного двигателя по два клапана на цилиндр: один впускной и один выпускной. Такая схема проще в ремонте и менее требовательна к качеству топлива. 16-клапанный двигатель имеет по четыре клапана на цилиндр – два впускных и два выпускных, что обеспечивает лучшее наполнение цилиндров и повышает КПД. В результате мотор развивает большую мощность и крутящий момент, но требует более точной регулировки и регулярной проверки состояния ремня ГРМ.
Отличить тип двигателя можно без разборки. У 8-клапанного ВАЗ 2110 крышка ГБЦ узкая и пластиковая, свечи зажигания расположены спереди, а катушка – сбоку. У 16-клапанного двигателя крышка металлическая, более широкая, свечи установлены по центру головки, а катушка чаще всего расположена сверху. Также под капотом у 16-клапанной версии заметен дополнительный кожух ремня ГРМ.
Понимание того, какой тип клапанного механизма установлен, важно при выборе запчастей, регулировке зазоров и обслуживании двигателя. Несоответствие деталей или неправильная настройка фаз может привести к потере мощности и повреждению клапанов, особенно на 16-клапанных версиях, где поршни и клапаны расположены ближе друг к другу.

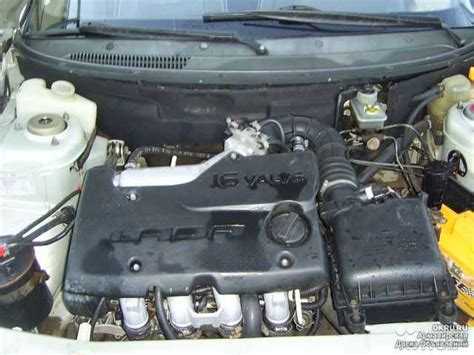

Разновидности двигателей ВАЗ 2110 по количеству клапанов
На автомобилях ВАЗ 2110 устанавливали бензиновые двигатели объемом 1.5 и 1.6 литра, различающиеся по количеству клапанов – 8 и 16. Основное отличие между ними заключается в конструкции головки блока цилиндров и механизме газораспределения. Восьмиклапанный двигатель (8V) оснащен одним распредвалом и двумя клапанами на цилиндр – впускным и выпускным. Шестнадцатиклапанная версия (16V) имеет два распределительных вала и по четыре клапана на цилиндр, что обеспечивает более эффективное наполнение и очистку цилиндров.
Модификации с 8 клапанами (например, ВАЗ-2111 и ВАЗ-21114) считаются более простыми в обслуживании. Их преимущество – устойчивость к качеству топлива и меньшая вероятность повреждения клапанов при обрыве ремня ГРМ. Такие двигатели подходят для эксплуатации в городском режиме и при умеренных нагрузках.
Двигатели с 16 клапанами (в частности, ВАЗ-2112 и ВАЗ-21124) обеспечивают лучшую динамику, более стабильную работу на высоких оборотах и экономичное расходование топлива при равномерном движении. Однако конструкция требует точной регулировки и более внимательного обслуживания. При обрыве ремня ГРМ на этих моторах происходит контакт клапанов с поршнями, что приводит к дорогостоящему ремонту.
При выборе и диагностике двигателя важно учитывать, какая версия установлена. 8-клапанный двигатель легко распознать по одной широкой крышке на ГБЦ и центральному расположению катушки зажигания. У 16-клапанного под крышкой видны два распределительных вала, а катушки расположены по цилиндрам отдельно. Эти визуальные признаки позволяют точно определить тип двигателя без разборки.
Отличия 8-клапанного и 16-клапанного двигателя по конструкции
Основное различие между двигателями ВАЗ 2110 с 8 и 16 клапанами заключается в количестве клапанов на каждый цилиндр. В 8-клапанном моторе их по два – впускной и выпускной, а в 16-клапанном – по четыре, что обеспечивает более эффективное наполнение и очищение цилиндров.
Головка блока цилиндров у 16-клапанного двигателя имеет усложнённую конструкцию. В ней предусмотрены два распределительных вала – отдельный для впуска и выпуска. В 8-клапанной версии используется один распредвал, управляющий всеми клапанами. Из-за этого крышка ГБЦ у 16-клапанного мотора выше, а система привода ГРМ – длиннее и более сложная.
В 16-клапанных двигателях применяются гидрокомпенсаторы, исключающие необходимость ручной регулировки тепловых зазоров клапанов. В 8-клапанных версиях, особенно ранних, регулировка выполняется вручную подбором шайб, что требует периодического обслуживания.
Впускной и выпускной коллекторы у 16-клапанных двигателей отличаются конфигурацией: впускной коллектор длиннее и рассчитан на улучшение наполнения цилиндров на высоких оборотах. В 8-клапанных моторах коллекторы проще и рассчитаны на больший крутящий момент на низких оборотах.
Система питания также имеет различия. На 16-клапанных версиях применяются форсунки с увеличенной производительностью и иной прошивкой ЭБУ, что обеспечивает более точное дозирование топлива и стабильную работу при высоких нагрузках. В 8-клапанных двигателях ЭБУ рассчитан на более простые режимы впрыска.
Различие затрагивает и привод ГРМ. В 16-клапанном двигателе при обрыве ремня велика вероятность загиба клапанов из-за меньшего расстояния между поршнем и клапанами. В 8-клапанных моторах зазор больше, поэтому в большинстве случаев обрыв ремня не приводит к серьёзным повреждениям.
Конструктивные отличия напрямую влияют на поведение автомобиля: 16-клапанный двигатель легче набирает обороты и обеспечивает лучшую динамику, тогда как 8-клапанный проще в обслуживании и устойчивее к перегрузкам и низкому качеству топлива.
Как определить количество клапанов без разборки двигателя
Определить тип двигателя ВАЗ 2110 можно визуально, не снимая головку блока. Самый простой способ – обратить внимание на крышку клапанного механизма. У 8-клапанного мотора она узкая и вытянута вдоль оси двигателя, с одной катушкой зажигания или проводами к четырём свечам. У 16-клапанного – крышка шире и имеет две отдельные катушки зажигания или пластиковую декоративную накладку с надписью “16V”.
Если автомобиль оснащён распределённым впрыском, можно ориентироваться по расположению впускного коллектора. У 8-клапанного двигателя коллектор металлический и находится спереди, а у 16-клапанного – пластиковый и расположен сзади по направлению движения автомобиля.
Также можно определить тип двигателя по шильдику или маркировке на блоке. У 8-клапанных версий обычно стоят моторы ВАЗ-2111, ВАЗ-21114 или ВАЗ-11183, а у 16-клапанных – ВАЗ-2112, ВАЗ-21124 или ВАЗ-21126. Номер выбит на площадке возле стыка двигателя и коробки передач, и по нему легко сверить модификацию с заводскими данными.
Ещё один способ – наблюдение за поведением двигателя. У 16-клапанных моторов заметно более ровная работа на холостых и меньший шум при тех же оборотах, тогда как 8-клапанные отличаются характерным металлическим звуком при открытии клапанов и немного меньшей эластичностью на низких оборотах.
Использование этих признаков позволяет точно определить количество клапанов без вмешательства в конструкцию и разборки головки блока цилиндров.
Маркировка и обозначения двигателей ВАЗ 2110 на шильдиках и документах
Маркировка двигателя ВАЗ 2110 указывает его тип, объем и конструктивные особенности, включая количество клапанов. Основная информация наносится на металлический шильдик или выбивается на блоке цилиндров, а также дублируется в регистрационных документах автомобиля.
Код двигателя состоит из цифр и букв, отражающих модификацию силового агрегата. Например:
- 2111 – 1,5-литровый двигатель с 8 клапанами (SOHC);
- 2112 – 1,5-литровый двигатель с 16 клапанами (DOHC);
- 21114 – 1,6-литровый 8-клапанный мотор модернизированной серии;
- 21124 – 1,6-литровый 16-клапанный двигатель повышенной мощности.
Номер двигателя выбит на площадке блока цилиндров под катушкой зажигания или у стыка с коробкой передач. Цифровая часть после кода указывает серийный номер агрегата, по которому можно определить год выпуска и соответствие конкретной модели автомобиля.
В свидетельстве о регистрации и ПТС двигатель обозначается тем же кодом, что и на блоке. При замене агрегата важно, чтобы новый двигатель имел совпадающий индекс и объем – иначе потребуется внесение изменений в документы.
Для проверки количества клапанов достаточно знать индекс модели: коды, оканчивающиеся на «1» – это 8-клапанные версии, а заканчивающиеся на «2» или «4» – 16-клапанные. Такое обозначение сохраняется во всех официальных каталогах и заводской документации ВАЗ.
Визуальные признаки различий под капотом
Определить тип двигателя ВАЗ 2110 можно без разборки, просто открыв капот и обратив внимание на расположение и форму основных узлов. У 8-клапанных и 16-клапанных моторов различается не только крышка головки блока, но и конфигурация навесного оборудования.
На 8-клапанном двигателе крышка клапанов выполнена из алюминия или черного пластика, она узкая и длинная, с одной центральной катушкой зажигания и проводами, идущими к каждому цилиндру. Поверхность крышки гладкая, а сам мотор выглядит компактнее. Воздушный фильтр располагается сбоку, а впускной коллектор металлический, с простыми изогнутыми трубами.
У 16-клапанного двигателя крышка клапанов шире, выполнена из алюминиевого сплава и имеет характерное крепление на болтах по периметру. На ней отсутствуют индивидуальные высоковольтные провода – вместо них установлены четыре катушки зажигания, расположенные непосредственно на свечах. Воздушный фильтр находится ближе к передней части двигателя, а впускной коллектор пластиковый, крупнее по размеру и имеет надпись «16V» или «DOHC».
Дополнительный признак – расположение дроссельного узла. На 8-клапанных моторах он расположен ближе к левой стороне, на 16-клапанных – по центру, рядом с пластиковым ресивером. Также на 16-клапанном двигателе виден датчик фазы, установленный на передней части головки блока, которого нет у 8-клапанного варианта.
По совокупности этих признаков можно быстро определить тип двигателя без необходимости разбирать элементы под капотом.
Преимущества и особенности обслуживания 8-клапанных моторов
Ключевые особенности обслуживания 8-клапанных моторов:
- Регулировка клапанов проводится реже, чем у 16-клапанных моделей, благодаря меньшему количеству элементов и более простой конструкции распредвала.
- Замена ремня ГРМ менее критична по срокам, так как система менее чувствительна к точности фаз газораспределения.
- Доступ к свечам зажигания и катушкам упрощен, что сокращает время технического обслуживания и позволяет выполнять его самостоятельно без специализированного инструмента.
- Масляная система проще и имеет меньше точек, требующих контроля, что снижает вероятность течей и ошибок при обслуживании.
Рекомендации по эксплуатации и обслуживанию:
- Проверять и при необходимости регулировать зазоры клапанов каждые 30–40 тыс. км пробега.
- Менять ремень ГРМ через 60–70 тыс. км, контролируя состояние роликов и натяжителя.
- Использовать рекомендованное моторное масло, чтобы сохранить надежность работы гидрокомпенсаторов и распределительного вала.
- Своевременно проверять состояние прокладки клапанной крышки и сальников, чтобы избежать течей масла на коллектор.
8-клапанные моторы ВАЗ 2110 оптимальны для водителей, ценящих простоту, надежность и низкую стоимость обслуживания без потери стабильной работы двигателя.
Преимущества и особенности обслуживания 16-клапанных моторов

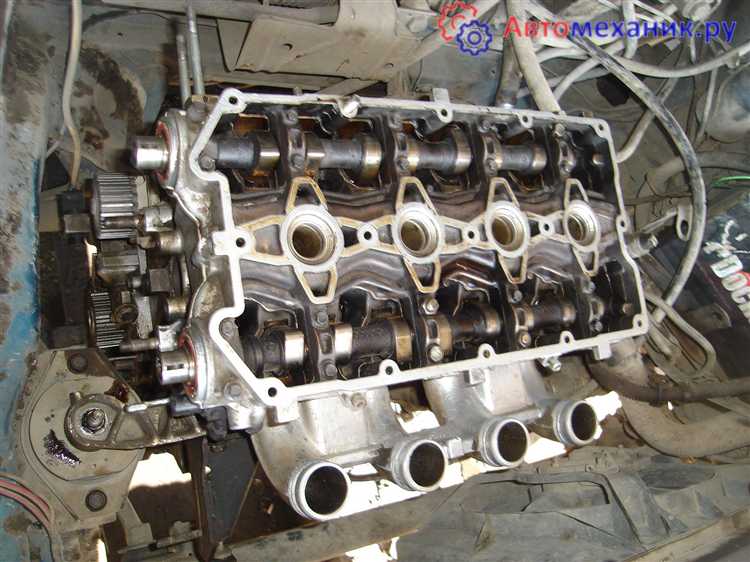

16-клапанные двигатели ВАЗ 2110 обеспечивают более эффективное наполнение цилиндров благодаря двухклапанной схеме на цилиндр (по два впускных и два выпускных клапана). Это повышает мощность мотора на 10–15% по сравнению с 8-клапанными версиями, улучшает приемистость на высоких оборотах и снижает расход топлива при равных нагрузках.
Обслуживание 16-клапанных двигателей требует регулярной проверки зазоров клапанов. Рекомендуется регулировать их каждые 15–20 тысяч километров, используя точные щупы. Несоблюдение интервалов приводит к повышенному износу кулачков распредвала и клапанов.
Ремонт ГРМ в 16-клапанных моторах более сложен: установка цепи или ремня должна выполняться строго по меткам на звездочках распредвала и коленвала. Любое смещение на 1–2 зуба приводит к падению мощности и нестабильной работе двигателя.
Для сохранения долговечности рекомендуется использовать качественное моторное масло с высокой термостабильностью, поскольку увеличенное количество клапанов повышает тепловую нагрузку на головку блока. Масляный фильтр лучше менять каждые 10–12 тысяч километров.
Особенностью 16-клапанных моторов является необходимость аккуратной работы с системой впуска и выпускного коллектора. Любая трещина или неплотность приводит к падению давления в цилиндрах и снижению эффективности работы клапанов. Проверка герметичности проводится визуально и с помощью вакуумного теста.
В сравнении с 8-клапанными двигателями, 16-клапанные требуют более точного контроля состояния свечей зажигания и катушек, так как повышенная компрессия и частота открытия клапанов чувствительны к искрообразованию. Оптимальный интервал замены свечей – 20–25 тысяч километров.
Вопрос-ответ:
Сколько клапанов установлено в разных модификациях двигателя ВАЗ 2110?
В двигателях ВАЗ 2110 устанавливались два основных типа по количеству клапанов: 8-клапанные и 16-клапанные. В 8-клапанных двигателях по два клапана на цилиндр, всего 16 клапанов для четырёхцилиндрового мотора. В 16-клапанных двигателях по четыре клапана на цилиндр, всего 32 клапана. Количество клапанов влияет на производительность, расход топлива и возможности тюнинга.
Как визуально отличить 8-клапанный двигатель от 16-клапанного под капотом?
Главное визуальное различие — конструкция головки блока цилиндров. На 8-клапанном моторе крышка ГБЦ более простая, обычно с одной впускной и одной выпускной трубой на цилиндр, а на 16-клапанном заметно больше элементов газораспределительного механизма, присутствуют две распределительные шестерни сверху. Кроме того, на 16-клапанном моторе обычно видны четыре форсунки и более сложная система привода ГРМ.
Можно ли определить количество клапанов без демонтажа двигателя?
Да, это возможно. Наиболее надёжный способ — посмотреть маркировку двигателя на шильдике или в документах автомобиля. Кроме того, можно ориентироваться на форму крышки клапанов: у 8-клапанных она обычно ровная и простая, у 16-клапанных — с выступами под распредвалы. Иногда разницу видно по расположению катушек зажигания и инжекторов.
Влияет ли количество клапанов на обслуживание двигателя ВАЗ 2110?
Да, отличается сложность и частота обслуживания. 16-клапанные двигатели требуют более точной регулировки клапанов, а замена ремня ГРМ обходится дороже из-за увеличенного количества деталей и более сложного механизма. 8-клапанные моторы проще в обслуживании и дешевле в ремонте, но их ресурс при интенсивной эксплуатации может быть ниже из-за меньшей эффективности охлаждения и газообмена.
Какие признаки указывают на то, что двигатель ВАЗ 2110 16-клапанный при отсутствии маркировки?
Если маркировка отсутствует, ориентироваться можно на конструктивные детали. У 16-клапанного мотора сверху расположены два распредвала, крышка клапанов крупнее, а коллекторы сложнее. Кроме того, за счёт увеличенного количества клапанов звук работы двигателя более ровный, меньше вибраций на холостом ходу. Расположение свечей и их количество на цилиндр также помогает определить тип двигателя.
Сколько клапанов установлено в двигателе ВАЗ 2110 и как их можно различить визуально?
Двигатель ВАЗ 2110 может быть как 8-клапанным, так и 16-клапанным. В 8-клапанной версии на каждый цилиндр приходится по два клапана: один впускной и один выпускной. В 16-клапанном двигателе на цилиндр приходится по четыре клапана: два впускных и два выпускных. Визуально различить их можно по форме и расположению головки блока цилиндров. У 16-клапанного двигателя клапанная крышка более широкая и имеет характерное расположение катушек зажигания, в то время как у 8-клапанного двигателя крышка уже и катушки стоят чаще всего по центру. Также у 16-клапанного мотора более сложная система распределительного вала с заметными толкателями клапанов. Если нет возможности заглянуть внутрь, информацию о количестве клапанов можно уточнить по маркировке двигателя на шильдике или в документах автомобиля.
