Магнитола Chrysler Corporation MU9CJ95H оснащена разъёмом ISO и отдельными контактами для управления питанием, динамиками и дополнительными функциями. При её установке важно учитывать схему разводки проводов, чтобы исключить короткое замыкание и повреждение блока.
Основное питание подводится через провода 12V постоянного тока (желтый – память, красный – зажигание). Масса подключается к чёрному проводу. Линии для акустических каналов распределены по парным проводам с цветовой маркировкой: например, белый и белый с чёрной полосой отвечают за передний левый динамик.
Для корректной работы функции антенны следует подключить синий провод ANT CONT, а при использовании внешнего усилителя – синий с белой полосой AMP CONT. Если автомобиль оснащён штатной системой активной безопасности или дополнительными модулями, необходимо проверить наличие управляющих сигналов через CAN-шину.
Перед подключением рекомендуется отключить аккумулятор, проверить полярность мультиметром и при необходимости использовать переходной адаптер. Это снизит риск повреждения разъёмов и упростит монтаж в заводской колодке.
Определение типа разъема и совместимости с автомобилем
Магнитола Chrysler Corporation MU9CJ95H оснащена разъемом стандарта ISO, но на некоторых моделях автомобилей Chrysler используется переходная колодка под фирменный разъем. Перед подключением важно уточнить, какой тип установлен в конкретном автомобиле.
- Если в автомобиле применен стандартный ISO-разъем, магнитола подключается напрямую без доработок.
- При наличии заводского разъема Chrysler потребуется переходник, который соединяет фирменную колодку с ISO-стандартом.
- На моделях, выпущенных до 2002 года, часто встречаются нестандартные схемы проводки, что требует проверки каждого контакта мультиметром.
- На автомобилях после 2005 года часть функций (например, управление с руля) может передаваться через CAN-шину, что делает необходимым использование интерфейсного модуля.
Для точного определения типа разъема следует снять штатную магнитолу и визуально сравнить форму колодки с ISO-разъемом. Если разъем имеет квадратные гнезда в два ряда по 8 контактов, используется стандартный ISO. В случае наличия широкой прямоугольной колодки потребуется переходник Chrysler–ISO.
Рекомендуется проверить схему распиновки: совпадение питания (+12V, ACC, масса) и подключения акустики. При расхождении контактов необходимо использовать адаптер, чтобы исключить короткое замыкание или повреждение блока.
Необходимые инструменты и расходные материалы
Для демонтажа штатной магнитолы потребуется набор пластиковых съемников, исключающих повреждение облицовки панели. Металлическая плоская отвертка допустима только для фиксации защелок при аккуратном использовании.
Основные крепежи откручиваются крестовой отверткой №2. В отдельных комплектациях применяются болты с шестигранной головкой под Torx T20, поэтому стоит иметь соответствующую биту.

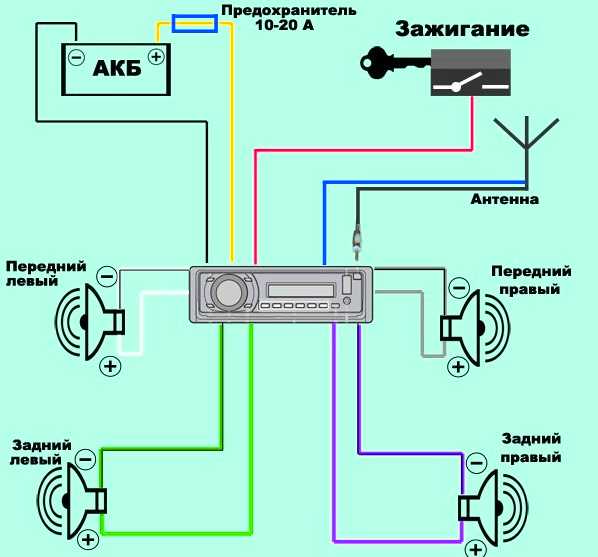

Для подключения новой магнитолы понадобится переходной ISO-разъем, совместимый с Chrysler MU9CJ95H. Он обеспечивает правильное соединение без вмешательства в штатную проводку. При отсутствии готового адаптера используется набор клемм типа «мама-папа» и термоусадочные трубки для изоляции.
Рекомендуется заранее подготовить мультиметр для проверки питания и полярности проводов. Это исключит ошибки при подключении и повреждение устройства.
Из расходных материалов полезно иметь изоленту на тканевой основе, пластиковые стяжки для фиксации проводки и запас предохранителей номиналом 10–15 А, подходящих для цепи питания магнитолы.
Подготовка автомобиля и отключение аккумулятора
Перед началом установки магнитолы Chrysler MU9CJ95H необходимо обеспечить безопасность электрической системы автомобиля. Работу следует выполнять в сухом и хорошо освещенном месте, исключая риск случайного короткого замыкания.
Сначала открывают капот и фиксируют его упором. Перед отсоединением кабелей проверяют, что все потребители тока выключены, включая зажигание и освещение. Для работы понадобится гаечный ключ на 10 мм или подходящая головка с трещоткой.
После отключения аккумулятора рекомендуется подождать не менее 5–10 минут, чтобы остаточный заряд в цепях рассеялся. Только после этого можно переходить к демонтажу штатной магнитолы и подготовке проводки для установки нового устройства.
Демонтаж старой магнитолы и извлечение крепежа
Перед началом работы необходимо подготовить пластиковые лопатки или тонкие съемники, чтобы исключить повреждение облицовки панели. Металлические отвертки допускаются только при наличии защитных прокладок.
Сначала снимается декоративная рамка вокруг магнитолы. Она фиксируется пластиковыми защёлками, которые аккуратно поддеваются по периметру. Усилие следует прикладывать равномерно, чтобы избежать поломки фиксаторов.
После демонтажа рамки открывается доступ к крепежным винтам. Обычно в Chrysler MU9CJ95H используется четыре винта Torx T20 или крестовые саморезы. Их необходимо выкрутить полностью, удерживая корпус магнитолы от смещения внутрь.
Когда крепеж извлечен, магнитолу нужно потянуть на себя, при этом контролируя проводку, чтобы не повредить разъёмы. Для удобства рекомендуется держать устройство обеими руками, слегка покачивая корпус из стороны в сторону.
Завершающим этапом является освобождение задней части магнитолы от направляющих. После этого блок полностью выходит из посадочного места и готов к отключению разъемов питания и антенны.
Подключение питания и массы к магнитоле MU9CJ95H

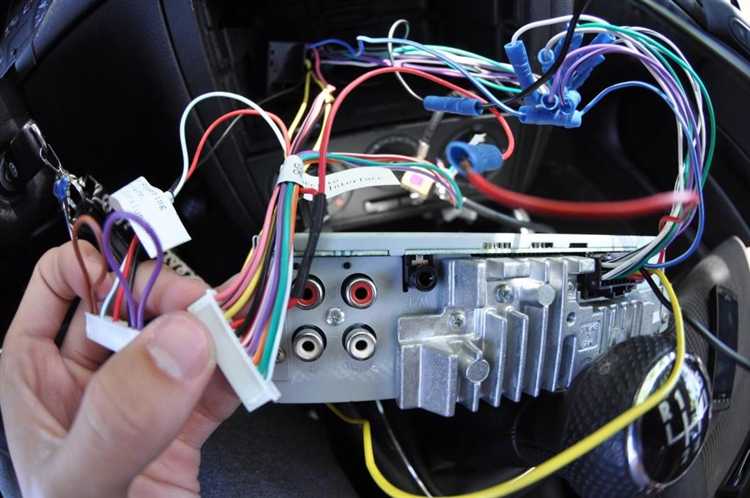

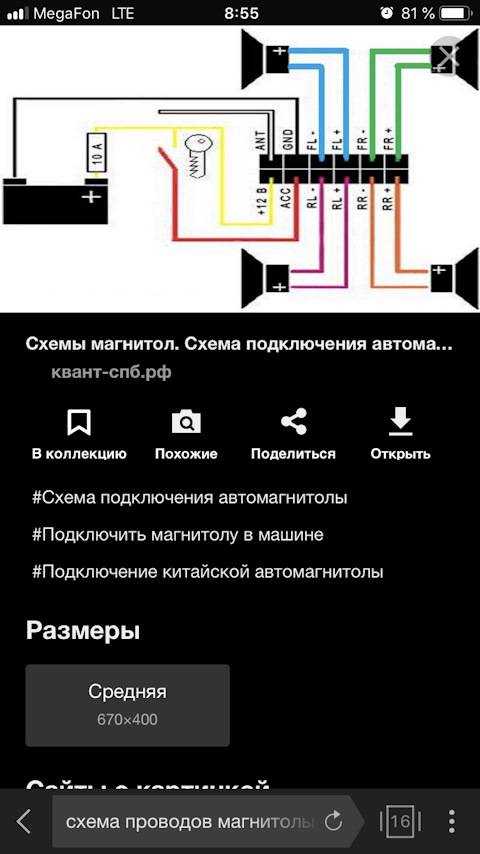

Для питания магнитолы MU9CJ95H используется стандартный 12-вольтовый источник автомобиля. Красный провод подключается к линии зажигания (ACC), обеспечивая включение устройства только при повороте ключа. Желтый провод соединяется с постоянным плюсом от аккумулятора для сохранения настроек и памяти.
Масса подключается через черный провод. Его следует закрепить на штатную точку кузова с надежным контактом без следов краски и ржавчины. Некачественное заземление приводит к появлению шумов и перебоев в работе.
Перед подключением рекомендуется проверить напряжение мультиметром: на желтом проводе должно быть стабильно около 12 В, на красном – питание появляется только при включенном зажигании. Контакты необходимо зафиксировать с помощью фирменного разъема или пайки с последующей изоляцией термоусадочной трубкой.
Запрещается объединять провода питания напрямую без соблюдения цветовой схемы, так как это может вызвать перегрев проводки или повреждение блока. Подключение дополнительных потребителей к этим линиям не допускается.
Подключение акустических проводов к штатной системе

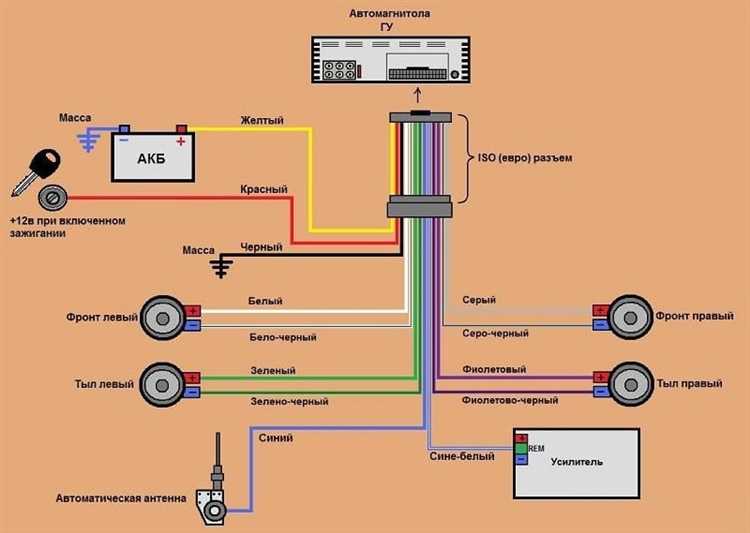

Для подключения акустических проводов к магнитоле MU9CJ95H необходимо использовать штатный разъем динамиков. Он имеет стандартную цветовую маркировку: белый и бело-черный – передний левый, серый и серо-черный – передний правый, зеленый и зелено-черный – задний левый, фиолетовый и фиолетово-черный – задний правый.
Перед подключением следует снять изоляцию с концов проводов на 5–7 мм и обработать их опрессовкой или лужением для надежного контакта. Вставка проводов в разъем должна быть плотной, без люфта. Если используется переходник с разъема ISO, убедитесь в правильной ориентации контактов и совпадении цветовой маркировки.
При подключении динамиков важно соблюдать полярность: провод с цветной полосой подключается к положительной клемме, однотонный – к отрицательной. Неправильная полярность вызывает фазовый сдвиг и ухудшение звукового баланса.
После соединения проводов следует зафиксировать их кабельными стяжками, чтобы исключить натяжение и контакты с острыми краями кузова. Проверку работы системы проводят перед окончательной сборкой панели: подключите магнитолу, включите звук на минимальной громкости и убедитесь, что все динамики функционируют корректно.
Интеграция с антенным разъемом и дополнительными модулями
Для корректной работы радиоприема магнитолы Chrysler MU9CJ95H необходимо использовать штатный антеннный разъем типа FAKRA. Подключение напрямую через переходники возможно, но может снизить качество сигнала и вызвать шумы.
Процесс интеграции включает следующие шаги:
- Определение типа антенны и разъема в автомобиле. MU9CJ95H поддерживает FM/AM, а также SiriusXM при наличии соответствующего модуля.
- Использование оригинальных адаптеров FAKRA для сохранения полярности и предотвращения повреждений входа магнитолы.
- При подключении усилителей сигнала или активных антенн проверить наличие питания +12V на разъеме, чтобы усилитель корректно работал.
- Дополнительные модули, такие как интерфейсы Bluetooth, USB или камеры заднего вида, подключаются через отдельные разъемы на задней панели магнитолы. Важно соблюдать маркировку и цветовую кодировку проводов.
- Для модулей типа CAN-бус или DSP использовать рекомендованные производителем адаптеры, чтобы сохранить функциональность штатной системы управления и управления кнопками на руле.
После всех подключений необходимо проверить:
- Работу радиоприема на FM и AM диапазонах без помех;
- Корректное питание и сигнал дополнительных модулей;
- Совместимость с функциями автомобиля, такими как громкость при звонке, переключение источников и сохранение настроек при выключении зажигания.
Любые нестандартные соединения антенны или модулей могут вызвать сбои в работе магнитолы и потерю гарантийного обслуживания.
Проверка работы и настройка функций магнитолы
После подключения Chrysler MU9CJ95H необходимо проверить корректность подачи питания и сигналов на разъемы. Включите зажигание и убедитесь, что магнитола запускается без задержек и звуковых искажений. Если экран не реагирует, проверьте соединения на ISO-разъеме и предохранители.
Проверка акустических каналов выполняется последовательным подключением каждой пары проводов к штатным динамикам. Включите аудиосигнал и убедитесь, что звук воспроизводится равномерно, без искажений и шумов. При необходимости откорректируйте баланс и уровень громкости через меню магнитолы.
Настройка радио осуществляется через поиск станций в автоматическом или ручном режиме. Для корректного приема сигнала убедитесь в надежности антенны и отсутствии повреждений кабеля. При слабом сигнале используйте усилитель антенны, встроенный в модуль автомобиля.
Подключение дополнительных модулей, таких как Bluetooth, USB или камера заднего вида, проверяется поочередно. Для Bluetooth убедитесь, что сопряжение с устройствами проходит без ошибок, а качество звука стабильное. USB-порты должны корректно считывать накопители и поддерживать форматы MP3 и WAV.
Настройка эквалайзера выполняется через меню аудиопрофилей. Подберите оптимальные частоты для штатной акустики, учитывая количество динамиков и их расположение. Проверка микрофона и голосового управления проводится через встроенные тестовые функции.
После завершения всех проверок рекомендуется сохранить настройки в памяти магнитолы. Любые сбои или некорректное отображение функций требуют повторной проверки соединений и программного обновления системы через официальный сервис Chrysler.
Вопрос-ответ:
Как правильно отключить аккумулятор перед установкой магнитолы?
Перед началом работы необходимо полностью обесточить автомобиль. Для этого сначала откройте капот и найдите клеммы аккумулятора. Отсоедините сначала минусовую клемму, чтобы исключить риск короткого замыкания, затем можно отсоединить плюсовую. После отключения убедитесь, что приборная панель полностью погасла и питание на магнитоэлектронных системах отсутствует.
Какие инструменты понадобятся для снятия старой магнитолы?
Для демонтажа потребуется крестовая отвертка для винтов крепления панели, съемники пластиковых клипс, чтобы аккуратно снять декоративные элементы, и возможно торцевой ключ для болтов крепления. Также полезно иметь мягкую ткань, чтобы защитить поверхность приборной панели от царапин.
Как определить совместимость разъема магнитолы с автомобилем?
Разъемы Chrysler MU9CJ95H имеют стандарт ISO и фирменные адаптеры для моделей Chrysler. Для проверки совместимости необходимо сопоставить форму и количество контактов разъема на магнитоле с разъемом в автомобиле. Если контакты совпадают по форме и расположению, соединение пройдет без использования дополнительных переходников.
Можно ли подключить акустику напрямую без штатного усилителя?
Да, но важно учитывать мощность и сопротивление колонок. Магнитола MU9CJ95H рассчитана на работу с сопротивлением 4–8 Ом. Если подключить колонки напрямую без штатного усилителя, громкость и качество звука могут быть ниже, а при превышении допустимой мощности возможно повреждение динамиков. Лучше использовать штатный усилитель или предусилитель для сохранения качества.
Какие настройки магнитолы нужно проверить после подключения?
После подключения следует проверить работу всех источников звука: радио, USB, Bluetooth и CD, если предусмотрен. Настройте баланс и громкость для всех каналов, проверьте корректность отображения информации на дисплее, работу кнопок и сенсорного экрана. Кроме того, убедитесь, что магнитола сохраняет настройки после выключения зажигания и правильно реагирует на команды с рулевого управления.
