Как снять руль bmw e39

Процесс снятия руля BMW E39 требует точного соблюдения порядка действий и использования специализированных инструментов. В стандартный набор входят: ключ TORX T30, динамометрический ключ, набор головок и отверток. Рекомендуется работать при отключённом аккумуляторе, чтобы избежать случайного срабатывания подушки безопасности.

Перед началом важно отсоединить клемму аккумулятора и подождать не менее 10 минут – это позволяет полностью разрядить систему SRS. Это обязательная мера безопасности при работе с рулевым механизмом и подушкой безопасности. Игнорирование данного шага может привести к повреждению системы или травме.

Следующий этап – демонтаж защитной крышки рулевого колеса и снятие подушки безопасности. Работу следует выполнять аккуратно, фиксируя болты крепления и подключённые разъёмы. После этого рулевое колесо можно снять, предварительно отметив его положение относительно вала, чтобы сохранить заводскую центровку при последующей установке.

В данной инструкции приведён подробный алгоритм, который позволяет снять руль BMW E39 с минимальным риском для компонентов автомобиля и безопасности мастера.

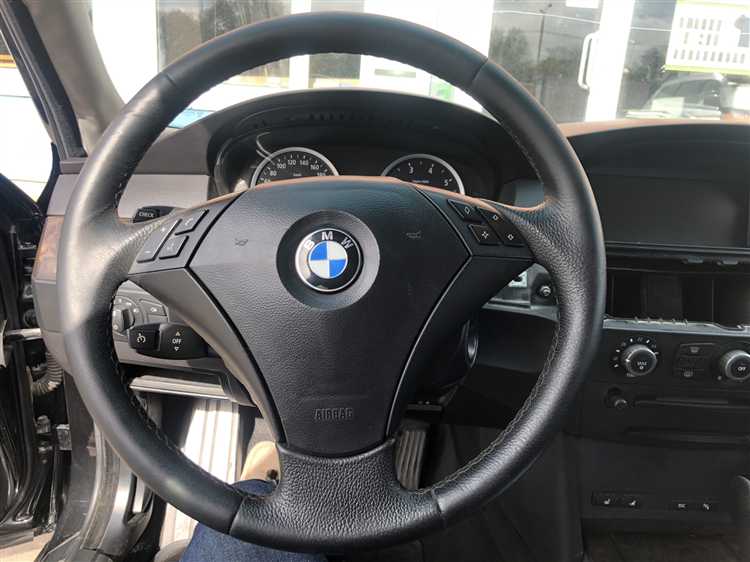

Подготовка автомобиля и отключение аккумулятора

Установите автомобиль на ровную поверхность и зафиксируйте его стояночным тормозом. Рекомендуется использовать противооткатные упоры под колёса для исключения движения во время работы.

Откройте капот и найдите аккумулятор в передней левой части моторного отсека. Перед началом работ убедитесь, что ключ зажигания вынут из замка и все электронные системы автомобиля выключены.

Снимите пластиковую крышку аккумулятора, аккуратно отстегнув фиксирующие защёлки. Используйте защитные перчатки и очки, чтобы исключить контакт с кислотой и искрами.

Сначала отверните гайку крепления отрицательного провода (отмеченного чёрным кабелем или знаком «-») с помощью рожкового или накидного ключа размером 10 мм. Аккуратно отсоедините кабель и зафиксируйте его в сторону, исключив контакт с клеммой аккумулятора.

После этого отверните гайку крепления положительного провода (красный кабель или знак «+») и также отсоедините его. При этом соблюдайте осторожность, чтобы инструмент не касался металлических частей автомобиля.

Проверьте, что оба кабеля полностью отключены и находятся в безопасном положении. Это предотвратит случайное замыкание при дальнейшем снятии руля и работы с электроникой автомобиля.

Снятие подушки безопасности и рулевого кожуха

Перед началом работ убедитесь, что аккумулятор отключён минимум на 10 минут для сброса напряжения системы SRS. Это необходимо для предотвращения случайного срабатывания подушки безопасности.

1. Снимите декоративную крышку центральной части руля. На BMW E39 крепление обычно осуществляется с помощью скрытых болтов или защёлок с обратной стороны руля. Используйте Torx‑ключ T30 или T40, в зависимости от модели.

2. Открутите болты крепления подушки безопасности. На E39 обычно используются два болта Torx, расположенные с тыльной стороны рулевого колеса. В некоторых случаях доступ возможен через специальные технологические отверстия.

3. Аккуратно отсоедините разъёмы подушки безопасности. Разъёмы имеют жёлтые колпачки для идентификации. Перед отключением зафиксируйте их положение, чтобы избежать неправильной установки при сборке.

4. Снимите подушку безопасности, удерживая её обеими руками. Убедитесь, что она не повреждена и храните её в сухом месте лицевой стороной вверх, избегая механических ударов.

5. После снятия подушки перейдите к демонтажу рулевого кожуха. Снимите крепёжные винты, удерживающие верхнюю и нижнюю части кожуха, обычно это винты Phillips или Torx.

6. Разделите кожух на две части и аккуратно снимите его, избегая повреждения фиксирующих защёлок и проводки кнопок управления, если они установлены в кожухе.

• Перед повторной установкой убедитесь в целостности всех крепежей и разъёмов.

• При сборке соблюдайте момент затяжки болтов по заводским спецификациям – обычно около 25 Н·м для крепления подушки.

• Не допускайте контакта подушки безопасности с острыми предметами и не подвергайте её ударам.

Отключение разъемов проводки управления

После снятия подушки безопасности и рулевого кожуха необходимо отключить разъемы проводки управления, обеспечивающей работу сигналов, круиз-контроля, подрулевых переключателей и подушки безопасности. Работа выполняется при отключенном аккумуляторе во избежание короткого замыкания или срабатывания подушки.

Начните с осмотра задней стороны рулевого колеса. Найдите жгут проводки, подходящий к контактной группе. Контактная группа обычно расположена за центральной крышкой руля и фиксируется пластиковыми защелками.

Отключение выполняется по следующей последовательности: аккуратно подденьте фиксатор разъема тонкой отверткой или пластиковым инструментом, избегая повреждения проводов. После освобождения защелки разъем следует извлечь, потянув за корпус, а не за провода.

При работе с контактной группой важно не повредить шлейф проводки. Деформация или перегиб шлейфа может привести к нарушению работы подрулевых переключателей или системы подушки безопасности.

После отключения всех разъемов проводки управления убедитесь в отсутствии натяжения проводов и надежности фиксации отсоединённых разъемов. Это необходимо перед продолжением демонтажа руля.

Ослабление центральной гайки руля

После снятия подушки безопасности и рулевого кожуха необходимо зафиксировать руль, чтобы исключить проворачивание в процессе работы. Для этого используйте деревянный брусок или мягкий упор между рулем и сиденьем.

Центральная гайка расположена в самом центре рулевого вала и имеет размер 32 мм. Для ослабления потребуется торцевой ключ или трещотка с соответствующей насадкой. При работе используйте моментный ключ для точного контроля усилия – рекомендованный момент затяжки при установке составляет 60 Н·м, поэтому ослабление должно быть выполнено с достаточным усилием, но без риска повреждения резьбы.

Перед ослаблением гайки убедитесь, что руль зафиксирован, а аккумулятор отключён. Для облегчения процесса можно слегка прокрутить руль для поиска удобного положения доступа к гайке.

Ослабление выполняйте против часовой стрелки, применяя плавное усилие. После того как гайка ослаблена, но не снята полностью, руль можно оставить в зафиксированном положении до момента полного демонтажа.

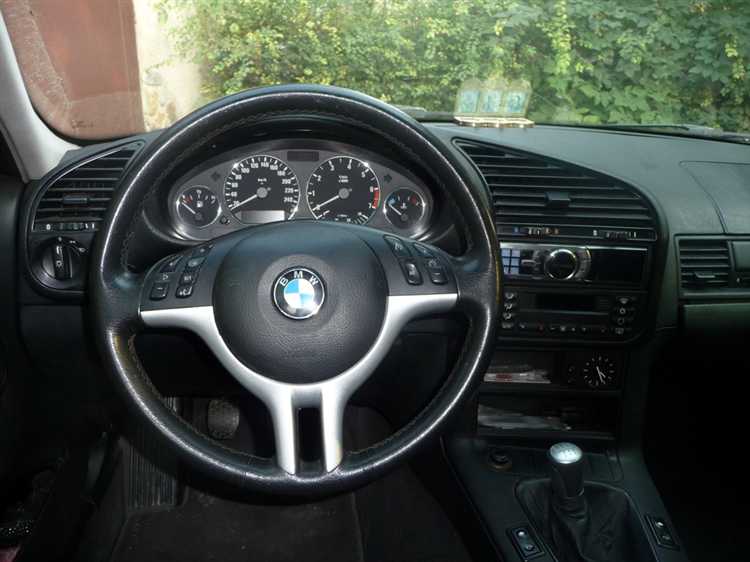

Снятие рулевого колеса с вала

После ослабления центральной гайки руля следует аккуратно снять рулевое колесо с вала. Перед началом убедитесь, что гайка полностью откручена, но не удалена – она будет препятствовать неожиданому соскальзыванию колеса.

Для снятия используйте специальный съемник рулевого колеса. Разместите его равномерно вокруг вала, соблюдая симметрию, чтобы исключить перекос и повреждение шлицов. Поворачивайте винты съемника постепенно, контролируя ход движения рулевого колеса.

В момент снятия держите руль обеими руками, чтобы избежать резкого падения или повреждения проводки подушек безопасности и сигналов. Если руль не поддается, проверьте отсутствие дополнительных креплений или защёлок на кожухе рулевой колонки.

После снятия рулевого колеса осмотрите шлицы вала и сам руль на наличие повреждений или загрязнений. При обнаружении износа замените поврежденные элементы перед установкой нового руля.

Храните снятое рулевое колесо в защищённом месте, исключающем контакт с острыми предметами и воздействие высокой температуры, чтобы избежать деформации или повреждения кожи и механики.

Проверка состояния рулевого механизма

Перед снятием рулевого колеса на BMW E39 важно провести тщательную проверку состояния рулевого механизма. Начните с визуального осмотра рулевой рейки на предмет утечек рабочей жидкости гидроусилителя. Любые следы масла указывают на необходимость ремонта или замены уплотнителей.

Проверьте состояние пыльников рулевых тяг. Они должны быть целыми, без трещин и разрывов. Нарушение целостности пыльников приводит к проникновению грязи и ускоренному износу механизма.

Проверьте люфт рулевого колеса при заведённом двигателе. Для этого удерживайте колесо и слегка покачивайте его из стороны в сторону. Люфт более 5 мм указывает на износ рулевых тяг или рейки.

Осмотрите соединения рулевых тяг и наконечников. Болты и крепления должны быть затянуты, без следов коррозии или механических повреждений. При обнаружении люфтов или износа креплений требуется замена повреждённых элементов.

Дополнительно, рекомендуется проверить уровень жидкости гидроусилителя и её состояние. Низкий уровень или тёмный цвет жидкости свидетельствуют о возможных неисправностях в системе или необходимости технического обслуживания.

После проверки состояния рулевого механизма можно переходить к снятию рулевого колеса, обеспечив безопасность и предотвращение повреждений деталей.

Установка руля и сборка в обратном порядке

Убедитесь, что руль установлен в положении прямолинейного движения перед началом сборки. Совместите метки на валу и рулевом колесе для точной центровки.

Накрутите центральную гайку на рулевой вал и затяните её моментом 60 Н·м, затем дополнительно проверните на 45°–60°. Используйте динамометрический ключ для точности.

Подключите все электрические разъёмы, включая подушку безопасности, кнопки управления и проводку сигнала. Убедитесь, что фиксаторы защёлкнуты до щелчка.

Установите рулевой кожух и закрепите его саморезами в предусмотренные места, проверяя плотность прилегания без зазоров.

Установите подушку безопасности, подключив соответствующие разъёмы, и закрепите болтами с моментом 20 Н·м. Проверьте целостность креплений и проводки.

Подключите аккумулятор и проверьте работу руля: плавность вращения, отсутствие люфта, корректность работы подушки безопасности и управляющих кнопок.

При обнаружении люфта или посторонних шумов разберите узел и проверьте состояние элементов рулевого механизма, повторно установив их с соблюдением технологических моментов.

Вопрос-ответ:

Какие инструменты понадобятся для снятия руля BMW E39?

Для работы потребуется набор ключей Torx, торцевой ключ подходящего размера (обычно 22 мм), отвёртки (крестовая и плоская), пассатижи, а также специальный инструмент для снятия подушки безопасности, если он доступен. Необходимо также иметь средства для защиты от статического электричества и перчатки для безопасности. Рекомендуется подготовить рабочее место с хорошим освещением и ровной поверхностью.

Как безопасно отключить подушку безопасности перед снятием руля?

Перед началом работы нужно отключить аккумулятор и подождать минимум 10–15 минут, чтобы система полностью разрядилась. Далее снимают крышку или панели, закрывающие крепления подушки безопасности. При работе с разъёмами важно не тянуть за провода, а аккуратно отсоединять их, используя подходящий инструмент. Подушка должна храниться лицевой стороной вверх, на ровной поверхности, чтобы исключить случайное срабатывание.

Что делать, если руль застрял на валу после ослабления гайки?

Если руль не снимается, не стоит использовать чрезмерную силу, чтобы не повредить вал или обод. Можно слегка постучать резиновой или деревянной киянкой по задней части обода руля, при этом держа руль строго по центру. Иногда помогает проверка правильности отсоединения всех креплений и разъёмов. При отсутствии результата лучше использовать съёмник руля, чтобы избежать повреждений механизма.

Как правильно установить руль обратно после снятия?

При установке нужно проверить правильное расположение меток на валу и рулевом колесе, чтобы руль стоял ровно. Сначала фиксируют руль на валу без полного затягивания гайки, подключают разъёмы подушки и рулевого управления, затем затягивают гайку с требуемым моментом. После этого проверяют работу всех функций руля, включая кнопки и подушку безопасности. Рекомендуется выполнить тест-драйв для проверки точности установки.

Существуют ли особенности снятия руля на BMW E39 с мультирулем?

Да, у моделей с мультирулем присутствует дополнительная проводка для управления функциями аудиосистемы и телефонии. Перед снятием нужно аккуратно отсоединить разъёмы, чтобы не повредить провода. Также потребуется аккуратно снять декоративные элементы и крышки, чтобы получить доступ к крепежу. После установки руля необходимо проверить работу всех функций мультируля, чтобы убедиться в корректности подключения.

Какие инструменты понадобятся для снятия руля BMW E39?

Для снятия руля BMW E39 потребуется набор инструментов: торцевой ключ на 17 мм для центральной гайки, крестовая и плоская отвертки, специальные инструменты для отключения подушки безопасности, а также ключ или головка для креплений кожуха руля. Рекомендуется подготовить чистые перчатки, чтобы избежать загрязнения компонентов и защитить руки от повреждений. Перед началом работ необходимо отключить аккумулятор, чтобы исключить риск случайного срабатывания подушки безопасности.
