Шкив коленвала на двигателе Chrysler 2.4, установленном на ГАЗ 31105, отвечает за передачу крутящего момента на ременной привод генератора, помпы и других узлов. При износе или повреждении этого элемента появляется биение, посторонний шум, возможен перегрев и нестабильная работа навесного оборудования. Своевременное снятие и замена шкива предотвращает повреждение ремня и сбои в работе двигателя.
Для демонтажа потребуется стандартный набор инструментов: головка на 21 мм, вороток или трещотка с удлинителем, фиксатор коленвала или альтернативный способ блокировки маховика, а также съемник для шкивов. Использование подручных средств без фиксации коленвала может привести к повреждению резьбы и срыву болта.
Процедура требует доступа к передней части двигателя, поэтому необходимо освободить пространство, сняв защиту картера и ремень привода. Перед началом работы важно отключить аккумулятор, чтобы исключить случайное включение стартера. Снятие шкива следует выполнять осторожно, так как чрезмерные удары молотком по детали могут привести к повреждению коленчатого вала или его сальника.
В дальнейшем подробная инструкция позволит выполнить все шаги по снятию без риска повреждения сопряжённых деталей и обеспечит правильную установку нового шкива на место.
Подготовка инструментов и фиксация автомобиля
Перед началом работы необходимо подготовить набор инструментов, которые обеспечат безопасное и корректное снятие шкива коленвала на ГАЗ 31105 Chrysler.
- Набор торцевых головок с воротком и удлинителями (ключи на 13, 15, 17, 19 мм).
- Мощный вороток или трещотка с высокой прочностью.
- Монтажная лопатка или прочная отвертка для фиксации маховика.
- Съемник для шкива коленвала с тремя лапами или специализированный.
- Домкрат и надежные подпорки под кузов.
- Перчатки и защитные очки для работы с металлическими деталями.
Фиксация автомобиля обязательна для исключения смещения при приложении усилий. Работу удобнее выполнять на ровной бетонной площадке или в гараже с ямой.
- Установить автомобиль на ручной тормоз.
- Поставить упоры под задние колеса.
- Переднюю часть приподнять домкратом и установить кузов на подпорки.
- Отключить аккумулятор для предотвращения случайного запуска стартера.
Надежная фиксация исключает риск падения автомобиля и облегчает доступ к узлу, что особенно важно при работе с затянутым болтом шкива.
Отключение аккумулятора и снятие защиты двигателя
Перед началом работ необходимо обесточить автомобиль. Для этого откройте капот и с помощью ключа на 10 ослабьте гайку на клемме «минус». Снимите клемму и убедитесь, что она не касается корпуса или других металлических деталей. Это исключит случайное замыкание при работе с инструментом.
Далее потребуется демонтировать защиту двигателя. У ГАЗ 31105 Chrysler она крепится болтами и саморезами по периметру. Используйте торцевой ключ или головку на 13 для выкручивания основных болтов, а также отвертку для саморезов, если они установлены. Снимайте крепеж постепенно, удерживая защиту, чтобы она не упала и не повредила детали под ней.
После снятия защиты освободится доступ к нижней части двигателя и шкиву коленвала, что позволит перейти к следующему этапу работ.
Демонтаж приводного ремня и навесного оборудования
Перед снятием шкива необходимо освободить доступ, убрав приводной ремень и часть навесных агрегатов. Для начала ослабляется натяжитель. На двигателе Chrysler 2.4, установленном на ГАЗ 31105, используется автоматический натяжитель с пружиной. Для его отведения применяется ключ на 15, которым поворачивают ролик по часовой стрелке.
После снятия натяжения ремень аккуратно снимается со шкивов генератора, кондиционера, насоса гидроусилителя и коленвала. Важно запомнить схему его укладки или сфотографировать её для последующей установки.
Чтобы обеспечить свободный доступ к шкиву, рекомендуется снять генератор. Для этого отсоединяется проводка и выкручиваются крепежные болты. Если мешает насос гидроусилителя, его также можно открутить от кронштейна, не отсоединяя шланги, а отвести в сторону. Аналогично поступают с компрессором кондиционера – его достаточно отодвинуть, сохранив герметичность системы.
Снятие навесного оборудования значительно облегчает демонтаж шкива коленвала и снижает риск повреждения деталей при работе.
Фиксация коленвала от проворачивания
Перед откручиванием болта крепления шкива необходимо надежно зафиксировать коленвал, так как он затянут с высоким моментом. Использование неподходящих методов, например упора в маховик через зубья венца, может привести к повреждениям.
На двигателе Chrysler 2.4, устанавливаемом на ГАЗ 31105, для фиксации применяется специальный упор, фиксирующий маховик через технологическое отверстие в картере сцепления. Если заводского приспособления нет, можно использовать металлический стержень или прочную отвертку подходящего диаметра, вставив его в отверстие и уперев в зубья венца, но делать это следует максимально аккуратно, чтобы не повредить зубчатый обод.
Другой вариант – использование фиксирующего ключа, который удерживает сам шкив за отверстия или выступы. Такой инструмент позволяет избежать нагрузки на маховик и обеспечивает надежную фиксацию при откручивании болта.
Нельзя блокировать коленвал передачей или торможением колес, так как крутящий момент, передаваемый через трансмиссию, может повредить коробку передач или элементы сцепления.
Откручивание центрального болта шкива
Центральный болт шкива коленвала на ГАЗ 31105 Chrysler затянут с высоким моментом, поэтому для его ослабления потребуется надежный инструмент. Лучше использовать мощный вороток с удлинителем не менее 50 см или пневматический гайковерт.
Перед началом убедитесь, что коленвал зафиксирован от проворачивания. Если фиксация выполнена через маховик, можно переходить к работе.
- Установите головку на 21 мм на болт шкива.
- Надежно зафиксируйте вороток, избегая перекоса и повреждения граней.
- При использовании ручного инструмента применяйте длинный рычаг для увеличения момента.
- Если болт «прикипел», допустимо аккуратно прогреть его газовой горелкой или использовать проникающую смазку.
- После срыва болта выкрутите его полностью и отложите отдельно, так как он будет использоваться повторно при сборке.
Не допускается использование слабого инструмента, так как есть риск сорвать грани болта или повредить резьбу коленвала.
Использование съемника для снятия шкива
После откручивания центрального болта шкив снимается с помощью трехлапого или двухлапого съемника. Для двигателя Chrysler 2.4, установленного на ГАЗ 31105, оптимален трехлапый вариант с регулируемым размахом лап.
Лапы съемника фиксируются за ребра шкива так, чтобы нагрузка распределялась равномерно. Центральный винт съемника упирается в торец коленвала. Перед началом работы резьбовую часть винта рекомендуется смазать графитовой или литиевой смазкой, чтобы избежать заедания и облегчить вращение.
Вращение винта выполняется плавно при помощи воротка или трещотки. Допустимо использовать удлинитель для увеличения рычага, но без резких рывков. При правильной установке шкив сходит с вала без перекоса.
Если шкив «прикипел», допустимо аккуратно прогреть его феном или нанести проникающую жидкость в место посадки, выдержав несколько минут. Запрещается использовать молоток, так как это может повредить демпфер или посадочное место коленвала.
Снятый шкив осматривается: особое внимание уделяется резиновому демпферному кольцу и состоянию посадочной поверхности. Поврежденный или растрескавшийся элемент подлежит замене.
Осмотр посадочного места и подготовка к установке

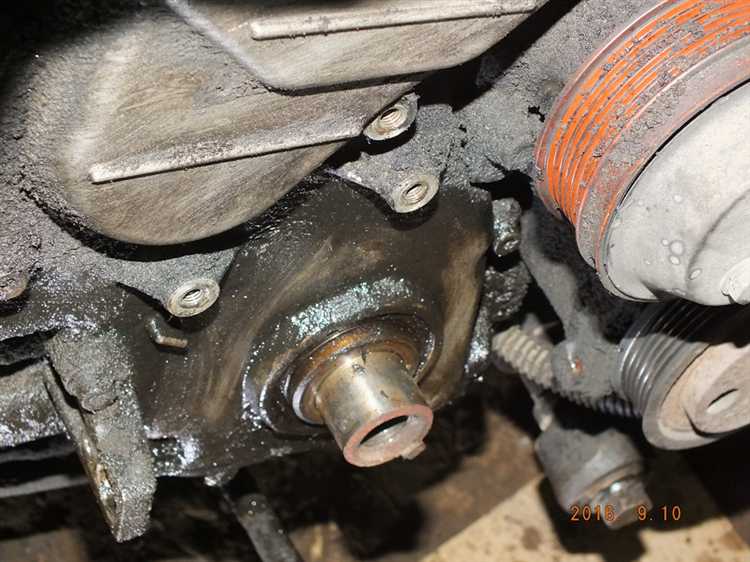

После снятия шкива необходимо тщательно проверить посадочную поверхность коленвала. На ней не должно быть задиров, трещин или следов износа. Особое внимание уделяется шпоночному пазу: он должен сохранять четкую геометрию, без замятий и расширений.
Если на поверхности обнаружены следы коррозии или налет, их снимают мелкой шкуркой или щеткой по металлу, не повреждая рабочую плоскость. Масляные загрязнения и остатки герметика следует удалить ветошью, смоченной в обезжиривающем составе.
Перед установкой нового или снятого шкива необходимо проверить состояние шпонки. Она должна плотно входить в паз и не иметь люфта. При наличии повреждений шпонку заменяют. Также рекомендуется нанести тонкий слой моторного масла на посадочную поверхность, чтобы облегчить монтаж и предотвратить закисание в дальнейшем.
После завершения подготовки можно переходить к установке шкива на коленвал, убедившись, что все сопрягаемые элементы чистые и исправные.
Вопрос-ответ:
Можно ли снять шкив коленвала без съемника на ГАЗ 31105 Chrysler?
Теоретически возможно, но высок риск повреждения шкива или резьбы на коленвале. Съемник обеспечивает равномерное усилие и предотвращает перекос. При отсутствии съемника иногда используют монтировки, но это нежелательно, так как можно погнуть кромку или нарушить посадку. Лучше найти или изготовить подходящий трехлапый съемник.
Нужно ли сливать масло или охлаждающую жидкость перед снятием шкива?
Нет, сливать масло или антифриз не требуется. Шкив крепится на носке коленвала и не связан напрямую с герметичными полостями двигателя. Главное — обеспечить доступ, сняв ремни и защиту двигателя.
Как зафиксировать коленвал при откручивании центрального болта?
Самый надежный способ — использовать фиксатор маховика через технологическое отверстие картера сцепления. Если такого инструмента нет, можно заблокировать зубья маховика монтировкой. Некоторые механики используют пневмогайковерт, который откручивает болт ударным моментом без фиксации коленвала, но для гаражных условий лучше вариант с фиксацией.
Какой момент затяжки у болта шкива коленвала при обратной установке?
Для двигателя Chrysler 2.4, устанавливаемого на ГАЗ 31105, момент затяжки болта шкива составляет около 150–160 Н·м. При сборке рекомендуется нанести фиксатор резьбы средней прочности, чтобы предотвратить самопроизвольное ослабление.
Какие признаки указывают на необходимость снятия и замены шкива?
Замена требуется при трещинах на резиновом демпфере, биении во время работы двигателя, повреждениях посадочного места или деформации после удара. Также шкив подлежит замене, если он соскальзывает с коленвала или вызывает неравномерный износ ремня привода.
Какие инструменты понадобятся для снятия шкива коленвала на ГАЗ 31105 Chrysler?
Для работы потребуется набор ключей и головок, съемник шкива, фиксатор коленвала, трещотка с удлинителем и отвертка для демонтажа навесного оборудования. Дополнительно может понадобиться смазка для болтов и перчатки для защиты рук. Правильный выбор инструментов сокращает риск повреждения деталей и облегчает процесс снятия шкива.
Как правильно зафиксировать коленвал, чтобы безопасно открутить центральный болт шкива?
Фиксация коленвала выполняется с помощью специальных фиксаторов или временной блокировки маховика. При этом двигатель должен быть в нейтральном положении, а коробка передач — включена на передачу для предотвращения прокручивания. Такая фиксация позволяет откручивать болт без повреждений и снижает нагрузку на инструменты. Важно убедиться, что фиксация надежная и устойчиво удерживает коленвал.
