Теплообменник системы охлаждения двигателя M57 отвечает за поддержание оптимальной температуры масла и предотвращение перегрева турбокомпрессора. На автомобилях BMW E39 с дизельным двигателем 3.0d регулярная проверка и, при необходимости, замена теплообменника критична для стабильной работы мотора.
Процесс снятия требует последовательного выполнения операций: отключения аккумулятора, слива охлаждающей жидкости, отсоединения патрубков масла и охлаждающей жидкости, а также аккуратного демонтажа крепежных элементов. Ошибки при демонтаже могут привести к повреждению корпуса двигателя или разрывам соединений, поэтому важно следовать точной последовательности действий.
Перед началом работы рекомендуется подготовить ключи на 10 и 13 мм, удлинители, уплотнительные кольца для трубок и емкость для слива жидкости. Также стоит иметь чистую тряпку и ветошь для удаления остатков масла. Это позволит сократить время на чистку и снизить риск загрязнения моторного отсека.
Каждый шаг снятия теплообменника имеет свои нюансы: патрубки охлаждающей жидкости часто закисают, а уплотнительные элементы могут быть хрупкими. В инструкции будут указаны конкретные методы отсоединения и обращения с деталями, что минимизирует вероятность повреждений и обеспечит корректную установку нового или восстановленного теплообменника.
Подготовка инструментов и защитных средств
Для работы потребуется набор торцевых головок размером 8–17 мм, трещотка с удлинителем, крестовая и плоская отвертки, пассатижи и съемник хомутов для топливных шлангов. Также понадобятся ключи на 10 и 13 мм для снятия креплений патрубков и кронштейнов.
Рекомендуется иметь емкость объемом 3–5 литров для слива охлаждающей жидкости и ветошь для протирки следов утечек. Для безопасной работы подготовьте защитные очки и перчатки из нитрила, чтобы исключить контакт с горячей жидкостью и маслом. Рабочая одежда должна быть устойчивой к загрязнениям и масла.
Перед началом снятия теплообменника проверьте состояние шлангов охлаждения, фиксаторов и уплотнителей, чтобы избежать их повреждения при демонтаже. Рядом разместите все инструменты на подставке или верстаке для быстрого доступа и предотвращения потери мелких деталей.
Дополнительно полезно подготовить пластиковый поддон для временного размещения снятых крепежей и мелких элементов, а также маркер для пометки положения патрубков и кронштейнов, чтобы облегчить последующую сборку.
Обеспечение полного комплекта инструментов и защитных средств перед началом работы минимизирует риск травм и повреждений деталей, ускоряет процесс демонтажа и повышает точность при сборке.
Слив охлаждающей жидкости и подготовка двигателя
Перед началом демонтажа теплообменника необходимо полностью слить охлаждающую жидкость. Откройте расширительный бачок и поднимите автомобиль на ровной поверхности с использованием домкрата и подпорок. Убедитесь, что двигатель холодный, чтобы избежать ожогов.
Снимите защиту картера при необходимости, затем под автомобилем откройте сливной кран радиатора и подставьте ёмкость не менее 5 литров для сбора антифриза. После слива жидкости закройте кран.
Отсоедините патрубки подачи и обратки теплообменника, используя хомуты с фиксатором. Освободите пространство вокруг двигателя, убрав воздушный фильтр и декоративные кожухи, чтобы обеспечить доступ к теплообменнику.
Проверка состояния патрубков и фиксаторов обязательна: при наличии трещин или износа замените их до установки нового теплообменника. Очистите прилегающие поверхности от грязи и остатков охлаждающей жидкости, чтобы предотвратить загрязнение новых деталей.
Рекомендация: используйте перчатки и защитные очки при работе с антифризом, чтобы минимизировать контакт с кожей и слизистыми оболочками.

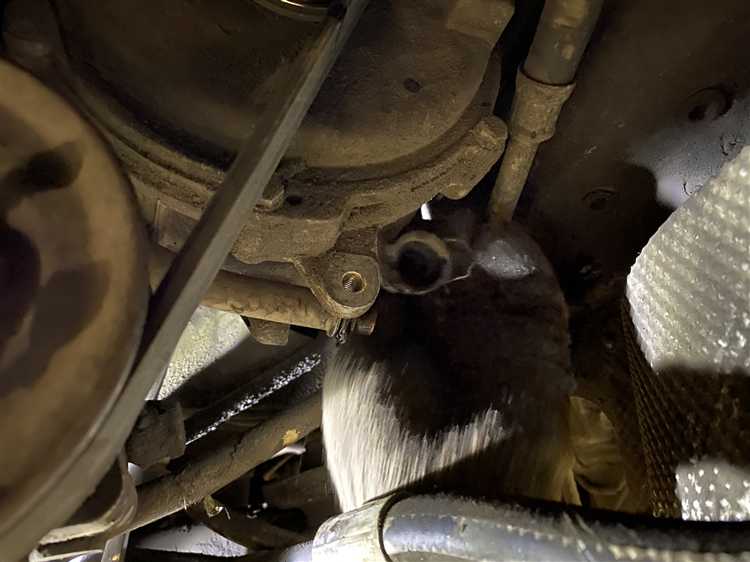

Отключение патрубков и соединений теплообменника
Перед началом работы убедитесь, что двигатель остыл до температуры не выше 40 °C, чтобы избежать ожогов. Снимите защитные кожухи и доступ к верхнему и нижнему патрубкам радиатора двигателя.
Ослабьте хомуты патрубков с помощью отвертки с крестовым шлицем или специального инструментального ключа для хомутов. Верхний патрубок обычно требует аккуратного сдвига в сторону, чтобы не повредить соединение с пластиковым корпусом термостата.
Нижний патрубок подключен к теплообменнику через металлический фитинг. Используйте разжимные клещи или специальный съемник для быстроразъемных соединений. Проконтролируйте, чтобы уплотнительные кольца остались целыми и не сдвинулись в процессе снятия.
Для отключения масляных труб теплообменника подготовьте емкость для слива масла. Используйте торцевой ключ подходящего размера для откручивания гайки соединения. Медленно ослабляйте гайку, чтобы давление масла постепенно снизилось и не произошло брызг.
После снятия всех патрубков и труб промойте соединения от остатков охлаждающей жидкости и масла. Проверьте уплотнительные кольца и при необходимости замените их новыми перед повторной сборкой.
Снятие защитных кожухов и крепежных элементов
Начните с демонтажа верхнего пластикового защитного кожуха двигателя. Снимите все крепёжные винты Torx T30, удерживающие крышку, и аккуратно отсоедините защёлки по периметру, чтобы не повредить крепления.
Далее ослабьте боковые кожухи. Для этого открутите болты M6 на кронштейнах, фиксирующих боковые панели к блокам двигателя и радиаторной рамке. Снимите панели, аккуратно проверяя отсутствие зацепов за проводку и шланги.
Освободите нижний металлический защитный щиток. Сначала открутите четыре болта M8, крепящие его к подрамнику, затем два болта у соединения с креплениями теплообменника. Щиток рекомендуется слегка поддеть плоской отвёрткой, чтобы избежать повреждения резиновых уплотнителей.
Проверяйте состояние всех крепёжных элементов: при износе или коррозии замените винты и болты новыми, аналогичными по размеру и классу прочности. Все снятые элементы складывайте последовательно, чтобы при сборке сохранить оригинальное расположение.
После снятия всех кожухов и щитков откроется доступ к патрубкам и креплениям теплообменника, что позволяет безопасно продолжить демонтаж без риска повреждения компонентов двигателя.
Извлечение теплообменника из моторного отсека
После отключения патрубков, снятия крепежных элементов и защитных кожухов приступают к непосредственному извлечению теплообменника. Для BMW E39 M57 этот процесс требует точной последовательности действий, чтобы избежать повреждений трубок и окружающих компонентов.
- Освободите пространство перед теплообменником, аккуратно отодвинув вакуумные шланги и провода, которые могут препятствовать движению корпуса.
- Проверьте, что слив охлаждающей жидкости полностью завершен. Остатки жидкости могут вытечь при извлечении, поэтому подготовьте емкость и тряпки.
- Возьмитесь за теплообменник с обеих сторон и аккуратно начните смещать его назад и вверх под углом, избегая контакта с турбонагнетателем, форсунками и металлическими элементами двигателя.
- Если корпус застрял, слегка поворачивайте его из стороны в сторону, контролируя усилие, чтобы не деформировать латунные патрубки и алюминиевый корпус.
- После выхода теплообменника полностью из моторного отсека установите его на устойчивую поверхность. Рекомендуется использовать чистую тряпку или картон, чтобы защитить поверхность от повреждений.
При работе важно сохранять контроль над каждым движением, так как металл корпуса относительно хрупкий, а окружающие элементы – дорогостоящие. После извлечения рекомендуется осмотреть теплообменник на трещины, коррозию и отложения, чтобы определить возможность повторной установки или необходимость замены.
Проверка состояния и очистка посадочных мест
После извлечения теплообменника следует тщательно осмотреть посадочные места на предмет следов коррозии, трещин или остаточных отложений. Особое внимание уделяется фланцам и уплотнительным поверхностям, где могут образоваться микрощели, провоцирующие утечки.
Очистка проводится мягкой металлической щеткой или неагрессивной абразивной губкой, чтобы удалить ржавчину и остатки прокладок. Остатки герметика следует соскоблить пластиковой или деревянной лопаткой, избегая повреждения алюминиевых поверхностей. После механической очистки поверхности промываются керосином или специальным обезжиривающим составом, после чего вытираются насухо без ворса.
При осмотре посадочных отверстий крепежа проверяют отсутствие деформаций и забоин, которые могут нарушить плотность прилегания теплообменника. При необходимости применяют резьбовые метчики для восстановления резьбы, соблюдая точное совпадение шага и диаметра. Любые выявленные дефекты устраняются до установки нового теплообменника, чтобы предотвратить протечки и обеспечить долговечность системы охлаждения.
После очистки и проверки посадочные места рекомендуется покрыть тонким слоем специальной смазки для уплотнительных поверхностей, совместимой с охлаждающей жидкостью BMW, чтобы облегчить последующую установку и продлить срок службы уплотнителей.
Установка нового или восстановленного теплообменника
Перед установкой убедитесь, что выбранный теплообменник соответствует модели двигателя M57 и не имеет повреждений. Рекомендуется использовать оригинальные уплотнители BMW или качественные аналоги, чтобы исключить протечки.
- Очистите посадочные места от остатков старого уплотнителя и загрязнений, используя мягкую тряпку и растворитель на основе спирта. Поверхности должны быть сухими и ровными.
- Установите новые уплотнительные кольца на патрубки теплообменника. Нанесите тонкий слой силиконовой смазки или моторного масла для облегчения монтажа и предотвращения сдвига уплотнителя.
- Аккуратно вставьте теплообменник в моторный отсек, контролируя, чтобы патрубки вошли в соответствующие соединения без перекосов. Для удобства можно слегка сдвигать корпус теплообменника, избегая давления на трубки.
- Закрепите теплообменник крепежными болтами. Следите за моментом затяжки – для M57 оптимально 10–12 Н·м для небольших болтов корпуса и 25–30 Н·м для опорных креплений. Используйте динамометрический ключ.
- Подсоедините все патрубки охлаждающей жидкости и вентиляции, убедившись в плотной посадке хомутов. Для хомутов с фиксатором рекомендуется проверить положение защелки после монтажа.
- Установите обратно защитные кожухи и элементы крепежа, которые были сняты ранее. Проверьте, чтобы они не мешали соединениям и не создавали напряжение на трубках.
- Заполните систему охлаждения новой жидкостью, соблюдая пропорции антифриза и дистиллированной воды. После заполнения проведите прокачку системы через сервисный клапан или открытые патрубки, чтобы удалить воздух.
- Запустите двигатель на минимальных оборотах и проверьте отсутствие протечек на соединениях. После прогрева до рабочей температуры проведите повторную проверку и при необходимости подтяните хомуты.
После окончательной установки рекомендуется выполнить тест-драйв на 10–15 км, контролируя температуру двигателя и герметичность соединений. При правильной установке теплообменник работает без шумов и подтеков.
Вопрос-ответ:
Нужны ли специальные инструменты для снятия теплообменника на BMW E39 M57?
Для работы потребуется стандартный набор инструментов: набор головок и ключей, торцевые ключи с удлинителем, а также пассатижи для зажимов патрубков. Дополнительно полезен съемник для хомутов и емкость для слива охлаждающей жидкости. Специальных дорогостоящих инструментов не требуется, но доступ к двигателю ограничен, поэтому удобство и компактность инструментов важны для безопасного выполнения операции.
Как правильно слить охлаждающую жидкость перед снятием теплообменника?
Охлаждающая жидкость сливается через пробку радиатора или через нижний патрубок системы охлаждения. Сначала под двигатель ставят емкость для жидкости. Далее открывают пробку расширительного бачка, чтобы ускорить стекание. После полного слива рекомендуется закрыть пробку и аккуратно удалить остатки жидкости с патрубков и корпуса, чтобы не допустить попадания на ремни или электропроводку.
Какие признаки указывают на необходимость замены теплообменника?
Основные признаки: снижение эффективности охлаждения масла, появление следов масла в системе охлаждения или на теплообменнике, перегрев двигателя при нормальной нагрузке, а также наличие подтеков на соединениях. Иногда внутренние перегородки теплообменника забиваются, что проявляется повышением давления масла или нестабильной температурой двигателя. В таких случаях восстановление или замена теплообменника предпочтительнее ремонта.
Как проверить посадочные места перед установкой нового теплообменника?
После снятия старого теплообменника важно внимательно осмотреть поверхность посадочных мест на предмет коррозии, грязи и остаточных уплотнителей. Очистку выполняют мягкой щеткой или безворсовой тканью, при необходимости применяют легкий очиститель, не агрессивный к алюминию и пластику. Неровности или остатки старого герметика удаляют, чтобы обеспечить плотное прилегание нового теплообменника и предотвратить протечки.
