Как подтянуть ручник на renault duster

На Renault Duster ручной тормоз отвечает за надежную фиксацию автомобиля на уклоне и корректную работу тормозной системы. С течением времени трос ручника растягивается, а колодки задних тормозов изнашиваются, что приводит к увеличению свободного хода рычага и снижению эффективности торможения. Регулярная проверка и подтяжка ручника предотвращает преждевременный износ тормозных механизмов и повышает безопасность движения.

Для корректной регулировки необходимо учитывать модель Duster и тип тормозной системы. В автомобилях 2012–2020 годов чаще всего применяются задние дисковые или барабанные тормоза. Для дисковых тормозов регулировка осуществляется через натяжение троса на центральном узле под рычагом, для барабанных – через регулировочный болт на колодках. Неправильная подтяжка может привести к блокировке колес или ускоренному износу колодок.

Подтягивание ручника требует точного измерения свободного хода рычага. Оптимальный ход составляет 3–5 щелчков до полного захвата тормоза. Если ручник слишком тугой, возможно повреждение троса или тормозного механизма, если слишком слабый – машина может самопроизвольно катиться на наклонной поверхности. Использование качественного инструмента и последовательное выполнение этапов регулировки позволяет добиться стабильной работы ручника без риска для тормозной системы.

Определение момента, когда ручник требует подтяжки

На Renault Duster рабочий ход ручника в норме составляет 3–5 щелчков при поднятии рычага. Если рычаг поднимается выше этого диапазона до фиксации, это свидетельствует о растяжении тросов или износе тормозных колодок задних колес.

Другой признак – недостаточная удерживающая способность на наклонной поверхности. Если автомобиль начинает скатываться на уклоне при поднятом ручнике, это указывает на необходимость регулировки натяжения тросов.

При визуальном осмотре стоит проверить состояние тросов и креплений. Ослабленные крепления или следы коррозии на тросе могут ускорять потерю натяжения. Любое заметное провисание троса служит сигналом для подтяжки.

Регулярная проверка через каждые 10–15 тысяч километров пробега или раз в год позволяет вовремя выявить необходимость регулировки и предотвратить преждевременный износ задних тормозных механизмов.

Необходимые инструменты для регулировки ручника

Для корректной подтяжки ручника на Renault Duster потребуется набор инструментов, обеспечивающий доступ к регулировочному механизму и возможность точной настройки. Основной инструмент – гаечный ключ на 10 мм, используемый для ослабления контргайки и регулировочного винта троса ручника.

Потребуется также плоскогубцы с изолированными ручками для удержания троса и фиксации наконечников при регулировке. Для удобства работы в ограниченном пространстве используйте удлинённую трещотку с головкой на 10 мм, что ускорит процесс ослабления и затяжки гаек.

Необходим щуп толщиной 0,5–1 мм для проверки свободного хода рычага после регулировки. При снятии защитных элементов или обшивки салона пригодится крестовая и плоская отвертка.

Для точного контроля уровня натяжения ручника желательно иметь линейку или рулетку, чтобы измерять высоту подъёма рычага и количество щелчков до полной блокировки колёс.

Дополнительно рекомендуется использовать перчатки и защитные очки для безопасной работы с тросами и металлическими деталями. Все инструменты должны быть исправны, чтобы избежать повреждений регулировочных элементов и обшивки салона.

Проверка свободного хода рычага стояночного тормоза

Для Renault Duster нормальный свободный ход ручного тормоза составляет 3–5 щелчков рычага до момента начала срабатывания тормозных колодок. Для проверки установите автомобиль на ровную поверхность и убедитесь, что колеса надежно зафиксированы.

Поднимите рычаг стояночного тормоза и медленно отпускайте его обратно, фиксируя количество щелчков до момента появления сопротивления. Если число щелчков меньше 3 или превышает 5, требуется регулировка.

При проверке убедитесь в отсутствии посторонних шумов и скрипов, которые могут указывать на износ троса или тормозных механизмов. Любые заедания или нестабильное сопротивление рычага также сигнализируют о необходимости обслуживания.

Регулярная проверка свободного хода позволяет вовремя выявлять ослабление троса или износ колодок, что гарантирует эффективное срабатывание стояночного тормоза и предотвращает риск самопроизвольного движения автомобиля на уклоне.

Регулировка троса ручника под автомобилем

Перед началом работ автомобиль необходимо установить на смотровую яму или подъёмник и зафиксировать упорами. Это обеспечит доступ к механизму натяжения троса, который расположен в районе задней балки.

Регулировочный узел представляет собой гайку натяжителя, закреплённую на резьбовой шпильке. Она находится ближе к центру кузова и соединяет два задних троса с основным приводом. Для работы потребуется ключ на 10 или 13 в зависимости от исполнения.

Перед регулировкой следует ослабить фиксирующую контргайку. Далее основной гайкой натяжителя постепенно подтягивают трос, проверяя количество щелчков при поднятии рычага в салоне. Норма для Renault Duster составляет 3–5 щелчков при уверенной фиксации автомобиля на уклоне.

После достижения необходимого натяжения гайку фиксируют контргайкой, чтобы избежать самопроизвольного ослабления. Затем проверяют работу механизма: машина должна удерживаться на наклонной поверхности без пробуксовки, а рычаг свободно возвращаться в нижнее положение.

При чрезмерной затяжке увеличивается износ колодок и возможен перегрев тормозных дисков или барабанов, поэтому регулировку выполняют с учётом допустимого свободного хода. Если после корректировки ручник продолжает работать слабо, следует проверить состояние тросов и колодок.

Настройка натяжения ручника через салон

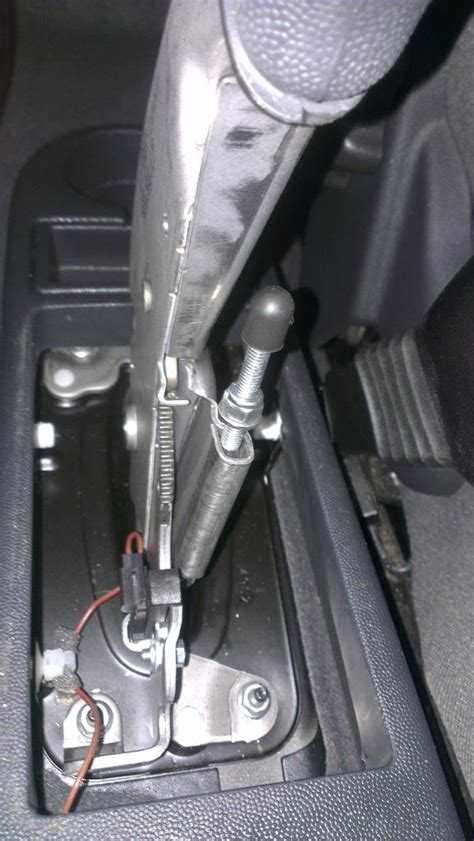

Для регулировки троса стояночного тормоза через салон Renault Duster необходимо получить доступ к регулировочному узлу, расположенному под кожухом рычага ручника. Для этого поднимите пластиковую накладку, аккуратно поддев её с боковой стороны.

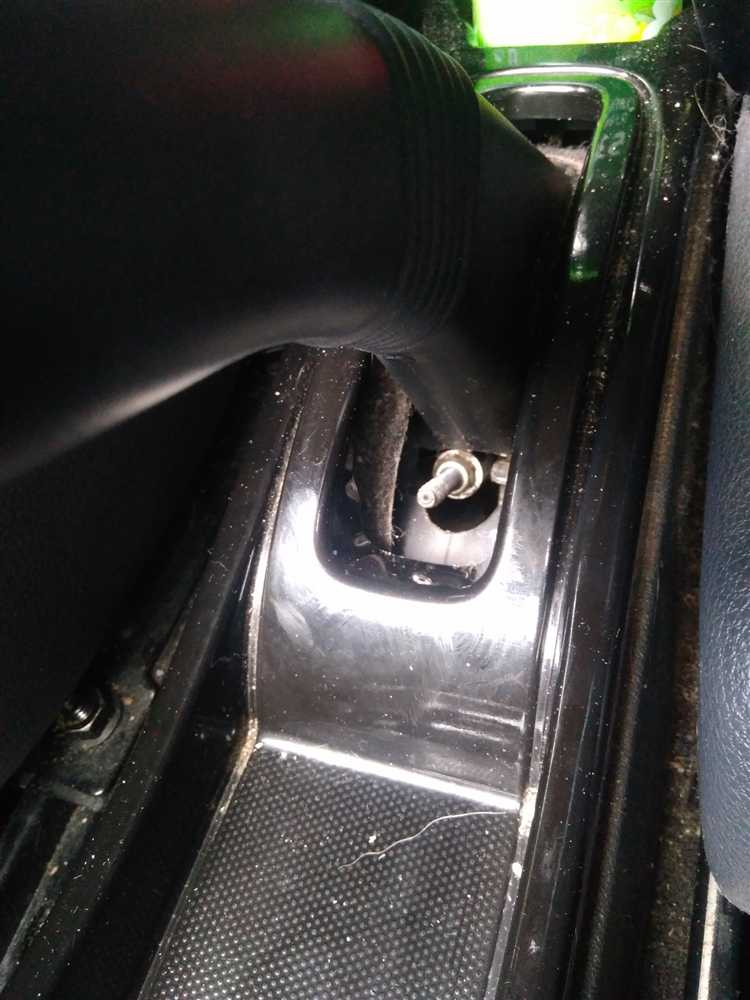

Под кожухом находится регулировочная гайка на конце троса. Используется ключ на 10 мм. Перед началом работ убедитесь, что рычаг ручника полностью опущен, а колёса автомобиля надёжно зафиксированы противооткатными упорами.

Поворачивайте гайку по часовой стрелке для увеличения натяжения или против часовой стрелки для его ослабления. После каждой корректировки проверяйте количество щелчков при подъёме рычага. Нормальным считается ход в пределах 3–5 фиксированных положений.

После регулировки убедитесь, что при поднятом ручнике колёса надёжно блокируются, а при опущенном – вращаются свободно. Если блокировка наступает только на одном колесе, следует проверить состояние и равномерность натяжения тросов.

Завершив настройку, установите кожух рычага на место, плотно зафиксировав все защёлки. Такая процедура позволяет корректировать работу ручника без доступа снизу автомобиля.

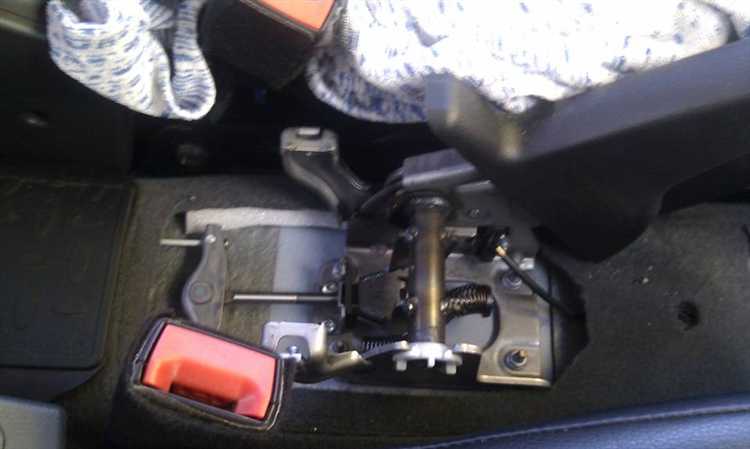

Контроль фиксации задних тормозных колодок после регулировки

После подтяжки ручника важно убедиться, что задние тормозные колодки корректно фиксируются и не остаются в полунажатом положении. Неправильная регулировка может привести к перегреву барабанов и ускоренному износу накладок.

Порядок проверки:

1. Поставьте автомобиль на ровную поверхность и поднимите задние колеса домкратом.
2. Проверьте вращение каждого колеса вручную: при отпущенном рычаге стояночного тормоза оно должно вращаться свободно без заеданий.
3. Поднимите рычаг ручника на 3–5 щелчков. Колеса должны полностью блокироваться, без возможности провернуть их усилием руки.
4. Опустите рычаг и снова убедитесь, что колеса вращаются без сопротивления.

Дополнительно обратите внимание:

• Если после опускания рычага колеса продолжают притормаживать, ослабьте регулировку.
• При слишком большом свободном ходе, когда фиксация происходит лишь на последних щелчках, подтяните трос повторно.
• После проверки на месте выполните короткий тест-драйв и оцените отсутствие запаха перегретых колодок.

Проверка работы ручника на уклоне

Подготовка:

• Ровная площадка для разгона 5–10 м и рядом уклон 10–12% для базовой проверки и 16–20% для контрольной.
• Колёсные упоры на случай неудачной проверки.
• Смартфон с уклономером или ориентир на дорожном знаке с указанием процента уклона.

Последовательность проверки на уклоне 10–12%:

1. Развернуть автомобиль носом вверх по уклону. Включить первую передачу (МКПП) или режим P (АКПП/вариатор). Двигатель работает на холостом ходу, кондиционер и обогреватели выключены.
2. Подтянуть рычаг стояночного тормоза до типичного рабочего диапазона щелчков (без чрезмерного усилия). Для свежеподтянутого привода обычно 4–6 фиксированных щелчков.
3. Отпустить педаль тормоза. Машина должна удерживаться без подгазовки и без заметного отката в течение 60 секунд.
4. Лёгкая проверка троганием: кратковременно перевести сцепление в зону схватывания (МКПП) либо слегка коснуться педали газа (АКПП). Авто должно оставаться неподвижным, рычаг – без самопроизвольного хода вниз.

Контроль на уклоне 16–20%:

1. Повторить шаги, увеличив усилие на рычаге на 1 щелчок по сравнению с базовой проверкой.
2. Наблюдать 60 секунд. Допускается едва заметная «посадка» подвески, откат не должен превышать 5–10 см.

Проверка при движении задом вверх:

1. Развернуть автомобиль кормой вверх по тому же уклону.
2. Повторить базовую и контрольную проверки. Результат должен совпадать; ухудшение удержания указывает на неравномерную работу задних механизмов.

Критерии оценки:

• Норма: удержание на 10–12% при 4–6 щелчках и на 16–20% при 5–7 щелчках, без отката более 10 см за 60 секунд.
• Недотяжка: требуется 7–9 щелчков, есть откат или требуется удерживать педалью. Решение – корректировка натяжения троса и осмотр механизмов в барабанах/суппортах.
• Перетяжка: удерживает, но рычаг ходит 1–3 щелчка, колёса греются после 2–3 км. Решение – ослабление регулировки до рабочего диапазона и очистка/смазка приводов.
• Асимметрия: при покачивании авто слышен разный «прихват» колёс или увод при отпускании педали. Решение – очистка, проверка авторазводящихся механизмов, равномерная регулировка.

Практические рекомендации:

• Проверять после любой регулировки и через 200–300 км обкатки троса/колодок.
• После дождя и мойки выполнить пару плавных затяжек на коротком уклоне для просушки накладок.
• При МКПП на уклоне выше 15% оставлять включённой 1-ю передачу (носом вверх) или R (носом вниз); при АКПП – всегда P плюс стояночный тормоз.
• Не полагаться на автоподдержку уклона в электронике: она временная, контроль ведётся только ручником.
• При любых сомнениях использовать упоры под задние колёса и повторить тест.

Частые ошибки при подтяжке и как их избежать

Одна из распространённых ошибок – чрезмерное натяжение троса. В результате задние колодки постоянно прижимаются к барабану, что вызывает быстрый износ накладок и перегрев. Чтобы этого не допустить, после регулировки необходимо проверить свободный ход рычага: он должен составлять 3–5 щелчков при нормальном усилии.

Другая ошибка связана с подтяжкой троса при изношенных колодках или барабанах. В таком случае регулировка не решает проблему, а лишь маскирует её. Перед работой важно убедиться в достаточной толщине накладок и отсутствии выработки на поверхности барабанов.

Нередко владельцы забывают смазывать резьбовые соединения регулировочного механизма. Без обработки проникающей смазкой гайка прикипает, и в дальнейшем регулировка становится затруднительной или невозможной. Смазка также предотвращает коррозию.

Ошибкой является и проверка работы ручника только на ровной поверхности. Необходимо протестировать удержание автомобиля на уклоне, чтобы убедиться в надёжности фиксации. Если машина скатывается даже при полностью поднятом рычаге, регулировку нужно повторить.

Иногда трос подтягивают неравномерно, что приводит к разнице в усилии между левым и правым колесом. Это вызывает неравномерный износ и снижение эффективности торможения. Следует регулировать тросы симметрично, ориентируясь на равномерное схватывание колёс.

Вопрос-ответ:

Сколько щелчков считается нормой при затянутом ручнике на Renault Duster?

Для исправного и правильно отрегулированного ручника нормой считается 5–7 щелчков. Если рычаг фиксируется выше, трос ослаблен и требует подтяжки. При меньшем числе щелчков есть риск перетяжки, что ведет к преждевременному износу колодок.

Можно ли подтянуть ручник только из салона, без доступа к днищу автомобиля?

Да, на Renault Duster предусмотрена регулировка натяжения троса из салона. Для этого нужно снять пластиковый кожух вокруг рычага ручника и получить доступ к регулировочной гайке. Такой способ удобен, но при сильном износе колодок или растяжении тросов может потребоваться регулировка снизу автомобиля.

Как проверить, что ручник после регулировки работает правильно?

После подтяжки машину нужно поставить на ровную поверхность и проверить свободный ход рычага. Затем протестировать на уклоне: автомобиль должен уверенно удерживаться на месте при затянутом ручнике. Дополнительно можно попробовать слегка тронуться на первой передаче – при исправном тормозе машина не двинется. Если чувствуются рывки или ручник держит неравномерно, стоит перепроверить натяжение тросов и состояние колодок.

Нужно ли менять трос ручника, если он сильно вытянулся и регулировка уже не помогает?

Да, в случае значительного растяжения регулировка перестает давать результат, и трос необходимо заменить. Признаки – ручник поднимается до конца, но тормоза не фиксируют колеса должным образом. Новый трос лучше ставить в паре (оба сразу), чтобы не было перекоса и разницы в натяжении.

Какие ошибки чаще всего допускают при подтяжке ручника на Duster?

Основные ошибки: чрезмерная подтяжка гайки (колодки начинают тереться о барабаны и перегреваться), регулировка без учета износа колодок, отсутствие проверки работы ручника на уклоне, а также подтяжка только одного троса при растяжении обоих. Чтобы избежать проблем, регулировку лучше совмещать с осмотром состояния задних тормозных механизмов.

Сколько щелчков должен делать ручник на Renault Duster после правильной регулировки?

Нормой считается 3–5 щелчков при подтягивании рычага ручника. Если рычаг поднимается выше, это указывает на слабое натяжение троса и необходимость регулировки. При слишком тугом натяжении, когда фиксация происходит уже на 1–2 щелчке, есть риск повышенного износа тормозных колодок и перегрева механизма. Поэтому важно отрегулировать так, чтобы ручник удерживал автомобиль на уклоне около 20–25 градусов именно в диапазоне 3–5 щелчков.
