Работа с растровыми изображениями в AutoCAD позволяет добавлять чертежные схемы, фотографии объектов и технические рисунки прямо в проект. Для корректного отображения важно учитывать формат файла: JPEG, PNG и BMP поддерживаются большинством версий AutoCAD, а форматы TIFF и GIF могут потребовать дополнительной конвертации.
Перед вставкой изображения рекомендуется проверить его разрешение и соотношение сторон. Слишком крупные файлы могут замедлять работу программы, а искажённые пропорции приведут к неточностям при создании чертежа. Оптимальный размер для импортируемого изображения – от 1000 до 3000 пикселей по длинной стороне.
AutoCAD использует команду ATTACH для добавления картинок в чертёж. С её помощью можно указать точку вставки, масштаб и угол поворота изображения. При этом рекомендуется использовать отдельный слой для растровых файлов, чтобы управлять их видимостью и исключить случайное редактирование.
После вставки важно проверить расположение и привязки к объектам чертежа. Использование привязок и сетки позволяет точно совместить картинку с линиями, точками и координатами, что особенно важно при создании сложных проектов с технической деталировкой.
Выбор подходящего формата изображения для вставки
Для работы в AutoCAD подходят форматы JPEG, PNG и BMP, каждый из которых имеет особенности. JPEG обеспечивает компактный размер файла, но использует сжатие с потерями, что может снизить качество линий на чертеже. PNG сохраняет прозрачность и точность цветов, что полезно при наложении изображений на существующие элементы. BMP хранит данные без сжатия, но создаёт большие файлы, требующие больше ресурсов компьютера.
Форматы TIFF и GIF не всегда поддерживаются напрямую, их необходимо конвертировать в совместимый формат перед вставкой. Конвертация в PNG предпочтительнее для изображений с прозрачным фоном, а в JPEG – для фотографий с высоким разрешением.
При выборе формата также учитывайте размер файла: изображения свыше 10 МБ могут замедлять работу чертежа и увеличивать время открытия проекта. Оптимальный подход – сохранять оригинал изображения отдельно и использовать уменьшенную версию для вставки, сохраняя пропорции и соотношение сторон.
Подготовка изображения перед импортом в AutoCAD
Перед вставкой изображения в AutoCAD важно оптимизировать его размер и формат. Файлы с разрешением 200–300 dpi обеспечивают чёткое отображение линий без лишней нагрузки на проект. Изображения с более высоким разрешением стоит уменьшить, сохранив пропорции.
Удалите лишние элементы и фон, не относящиеся к чертежу. Очистка изображения снижает размер файла и облегчает точное позиционирование на чертеже. Для этого используйте графические редакторы, сохраняющие прозрачность или нужный цветовой профиль.
Проверьте цветовую модель: AutoCAD корректно работает с RGB. Файлы в CMYK следует преобразовать, чтобы избежать искажений цветов и проблем с прозрачностью. При подготовке также важно измерить длину и ширину изображения в пикселях, чтобы заранее определить масштаб вставки относительно единиц чертежа.
Команда ATTACH: добавление картинки в чертеж

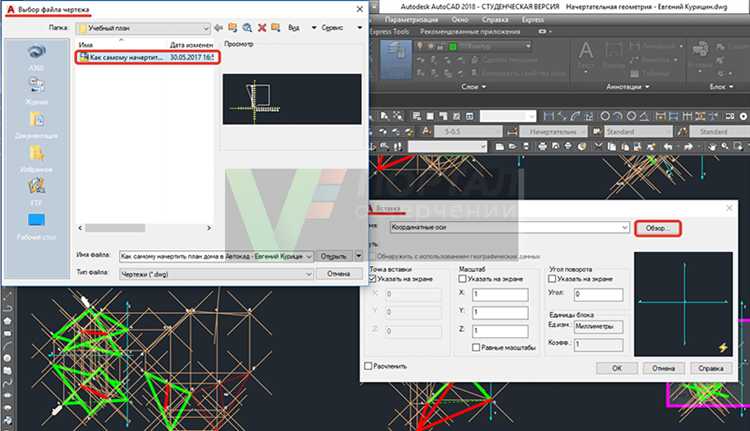

Команда ATTACH используется для вставки растровых изображений в чертеж AutoCAD. Она позволяет задать точку вставки, масштаб и угол поворота. Для запуска команды введите ATTACH в командной строке или выберите соответствующую опцию в меню «Вставка».
После выбора файла AutoCAD предложит указать точку вставки на чертеже. Точность выбора координат важна для совместимости с другими объектами и линиями. Масштаб можно задать вручную или использовать автоматический подбор по размеру изображения.
Команда также позволяет задать угол поворота изображения относительно осей чертежа. Для чертежей с линейными сетками рекомендуется сохранять ориентацию под 0°, чтобы избежать смещения при последующих измерениях.
Для управления вставленными изображениями рекомендуется использовать отдельный слой. Слой можно назвать «Растровые файлы» или «Images», чтобы легко включать или отключать видимость без изменения структуры чертежа.
Настройка масштаба и положения изображения
После вставки изображения в AutoCAD важно корректно задать его размер и расположение для точной интеграции в чертёж.
- Масштаб: используйте команду SCALE для изменения размеров изображения. Определите длину известного объекта на изображении и сравните с реальной длиной в чертеже, чтобы задать точный коэффициент.
- Поворот: команда ROTATE позволяет выровнять изображение под нужным углом. Введите угол вручную или укажите два контрольных точки для автоматического выравнивания.
- Перемещение: с помощью команды MOVE можно точно расположить картинку относительно осей или объектов чертежа. Используйте привязки к точкам и линиям для точности.
- Проверка соответствия: после масштабирования и перемещения измерьте несколько контрольных расстояний на изображении и на чертеже, чтобы убедиться в точном соответствии размеров.
- Использование слоёв: разместите изображение на отдельном слое, чтобы при необходимости можно было быстро скрыть или заблокировать его без изменения остальных объектов.
Использование привязок и слоев для корректного отображения
Привязки в AutoCAD позволяют точно разместить изображение относительно объектов чертежа. Для этого используйте функции OSNAP, такие как Endpoint, Midpoint, Intersection, чтобы привязать углы или центры изображения к существующим линиям и точкам.
Растровые изображения лучше размещать на отдельном слое. Создайте слой «Images» или «Растровые файлы» и задайте ему прозрачность или цвет, отличающийся от основного чертежа. Это упрощает управление видимостью и защиту от случайного редактирования.
При работе с несколькими изображениями используйте разные слои для каждой картинки, чтобы можно было скрывать или блокировать отдельные элементы, сохраняя общий порядок чертежа. Команда LAYER позволяет включать и выключать слои, а также задавать порядок отрисовки.
Для точного совмещения изображений с линиями и координатами используйте привязку к сетке и объектам, проверяя контрольные расстояния после вставки. Это позволяет избежать смещения при изменении масштаба или повороте чертежа.
Сохранение и управление вставленными изображениями
После вставки изображения в чертеж важно обеспечить его корректное хранение и доступность при последующих открытиях. AutoCAD сохраняет только ссылку на внешний файл, поэтому оригинал изображения должен оставаться в доступном месте. Рекомендуется хранить все растровые файлы в одной папке с проектом, чтобы избежать ошибок при открытии чертежа на других компьютерах.
Для управления вставленными изображениями используйте палитру XREF или команду MANAGEIMAGE. Эти инструменты позволяют обновлять, заменять или отключать изображения без изменения основного чертежа.
Если проект включает несколько изображений, присваивайте им понятные имена и размещайте на отдельных слоях. Это облегчает поиск и контроль видимости, а также предотвращает случайное редактирование или смещение объектов.
Для резервного копирования чертежа с растровыми файлами используйте функцию eTransmit. Она собирает все связанные изображения и сохраняет их вместе с файлом DWG, гарантируя, что проект можно будет открыть на другом устройстве без потери информации.
Вопрос-ответ:
Какие форматы изображений лучше всего вставлять в AutoCAD?
AutoCAD корректно работает с файлами форматов JPEG, PNG и BMP. JPEG подходит для фотографий с высоким разрешением, но при сильном сжатии может теряться точность линий. PNG сохраняет прозрачность, что полезно при наложении на существующие объекты. BMP хранит все данные без сжатия, но файлы получаются большими и могут замедлять работу программы.
Как правильно задать масштаб изображения после вставки?
После вставки используйте команду SCALE. Определите известную длину на изображении и сравните с соответствующим размером на чертеже. Задайте коэффициент масштабирования, чтобы линии и объекты изображения точно совпадали с чертежными единицами. Это позволит избежать искажений при измерениях.
Можно ли вставить изображение с прозрачным фоном?
Да, изображения формата PNG поддерживают прозрачность. При вставке AutoCAD корректно отображает прозрачные области, что позволяет накладывать изображение на линии и объекты чертежа без скрытия деталей. Перед вставкой проверьте, чтобы цветовая модель была RGB, иначе прозрачность может отображаться некорректно.
Как управлять несколькими вставленными изображениями в проекте?
Рекомендуется создавать отдельный слой для каждого изображения или группы изображений. Это позволяет включать и отключать их видимость с помощью палитры слоёв. Также используйте команду MANAGEIMAGE для замены, обновления или временного отключения изображений без изменения основной структуры чертежа.
