Как установить оригинальные парктроники на volkswagen т6

Volkswagen T6 часто используется как семейный или коммерческий автомобиль, поэтому удобство парковки имеет большое значение. Установка оригинальных парктроников помогает избежать повреждений кузова и облегчает маневрирование в ограниченном пространстве. В отличие от универсальных комплектов, оригинальные датчики полностью совместимы с электроникой автомобиля и корректно работают с системой CAN.

Перед началом работ важно определить точную комплектацию T6 и наличие штатной проводки под парктроники. У некоторых версий предусмотрены подготовленные места в бампере и свободные разъемы для подключения блока управления. Если подготовка отсутствует, потребуется установка нового жгута и калибровка системы через диагностическое оборудование.

Работы включают разметку бампера, аккуратное сверление отверстий под датчики, укладку проводки и настройку блока управления. При использовании оригинального комплекта Volkswagen обеспечивается корректная работа звуковой и визуальной индикации, а также совместимость с мультимедийной системой. Это позволяет получить функциональность, полностью соответствующую заводскому уровню.

Выбор оригинального комплекта парктроников для Volkswagen T6

Перед покупкой комплекта следует уточнить VIN автомобиля, так как оригинальные системы парковки отличаются по типу блока управления, количеству датчиков и способу подключения. Для большинства версий Volkswagen T6 подходит комплект с каталожным номером 7E0 919 475 (для задней установки) или 7E0 919 475 C (для передней и задней). Эти варианты обеспечивают совместимость с штатной проводкой и головным устройством автомобиля.

Основные элементы оригинального набора:

• четыре ультразвуковых датчика с маркировкой VAG, адаптированных под цвет бампера;
• блок управления с CAN-интерфейсом;
• жгут проводов с разъёмами OEM-формата;
• кронштейны и уплотнители для герметичной установки в бампере;
• инструкция и монтажные фиксаторы.

Рекомендуется избегать аналогов и неоригинальных решений: различия в сопротивлении датчиков и протоколе связи могут привести к ошибкам системы или отсутствию индикации на дисплее. При заказе через дилера можно уточнить вариант комплекта для конкретного года выпуска – у моделей после 2019 года изменилась схема подключения к CAN-шине и тип разъёма на блоке управления.

Если планируется установка только задних датчиков, целесообразно выбирать комплект без переднего модуля, что снизит стоимость и упростит монтаж. При желании расширить систему позже можно добавить передние парктроники, подключив их к существующему блоку при наличии свободных каналов.

Необходимые инструменты и подготовка автомобиля к установке

Перед монтажом парктроников необходимо подготовить рабочее место и инструменты, чтобы избежать повреждения кузова и электропроводки. Работы удобнее проводить в помещении с хорошим освещением и доступом к заднему бамперу.

Для установки потребуются:

Инструменты:

• дрель с регулировкой оборотов и коронка 18–20 мм для сверления отверстий под датчики;
• пластиковые съёмники для демонтажа обшивки багажника;
• отвёртки TORX T20 и T25 для крепежа элементов бампера;
• мультиметр для проверки питания и целостности проводки;
• изолента, термоусадочные трубки и пластиковые стяжки для фиксации жгута;
• диагностический сканер VCDS или ODIS для активации системы.

Подготовка автомобиля:

• отсоединить минусовую клемму аккумулятора, чтобы исключить короткое замыкание;
• снять задний бампер, предварительно выкрутив винты крепления и отсоединив фишки подсветки номера;
• очистить внутреннюю поверхность бампера и разметить места под установку датчиков согласно схеме комплекта;
• проверить наличие технологических отверстий в кузове для прокладки проводки к салону;
• подготовить место под блок управления, обычно он устанавливается за левой боковой обшивкой багажника.

При наличии лакокрасочного покрытия на поверхности сверления рекомендуется использовать изолирующую ленту, чтобы избежать сколов. После подготовки всех элементов можно переходить к разметке и установке датчиков.

Разметка и сверление отверстий под датчики в бампере

Точная разметка бампера определяет корректность работы парктроников, поэтому важно придерживаться схемы, указанной в инструкции оригинального комплекта. Для Volkswagen T6 расстояние между датчиками заднего бампера обычно составляет 55–60 см, а крайние элементы располагаются на расстоянии 15–20 см от углов бампера. Высота установки должна находиться в пределах 50–60 см от уровня земли.

Перед нанесением меток поверхность необходимо очистить и обезжирить. Разметку удобно выполнять малярным скотчем – на нем проще обозначить точки сверления и избежать сколов при последующей обработке. Используется шаблон из комплекта или самодельный шаблон, вырезанный по размеру датчика.

Сверление выполняется коронкой диаметром 18–20 мм с центровочным сверлом. Рекомендуется начинать с минимальных оборотов, без сильного давления, чтобы не повредить лакокрасочное покрытие и внутренние крепления. После формирования отверстия кромку нужно зачистить и обработать антикоррозийным составом.

Перед установкой датчиков проверяется правильность посадочного угла: для внешних элементов он может отличаться, чтобы обеспечить корректный охват зоны. В некоторых комплектах применяются специальные накладки, компенсирующие изгиб бампера – их необходимо установить строго по направлению стрелки, указанной на корпусе.

После завершения сверления все отверстия проверяются визуально, затем в них временно вставляются датчики без фиксации. Это позволяет убедиться, что углы обзора не пересекаются, а датчики расположены симметрично. После проверки можно переходить к монтажу и подключению проводки.

Монтаж датчиков и фиксация проводки в заднем бампере

После сверления отверстий все датчики устанавливаются в соответствии с их положением в схеме комплекта. Каждый элемент имеет индивидуальный код или маркировку, указывающую место установки – левый внутренний, правый внутренний, левый внешний и правый внешний. Перед фиксацией необходимо проверить ориентацию корпуса: выступ с направляющей должен быть обращён вверх.

Датчики вставляются в подготовленные отверстия до щелчка, обеспечивающего плотное прилегание к поверхности. При установке не допускается использование герметика или клея – фиксация выполняется штатными защёлками или удерживающими кольцами из комплекта. Если в бампере предусмотрены специальные держатели, датчики вставляются в них до упора, без перекоса.

Проводка прокладывается вдоль внутренней стороны бампера по штатной траектории. Жгут рекомендуется закреплять пластиковыми клипсами или нейлоновыми стяжками с шагом не более 15 см, чтобы исключить провисание. В местах изгибов провод фиксируется с небольшим запасом длины, чтобы избежать натяжения при установке бампера обратно.

Перед окончательной установкой бампера рекомендуется временно подключить блок управления и включить зажигание для проверки реакции каждого датчика. Если один из них не активен или выдает ошибку, необходимо перепроверить соединения и посадку разъёмов. После теста бампер можно закрепить на место и перейти к монтажу блока управления.

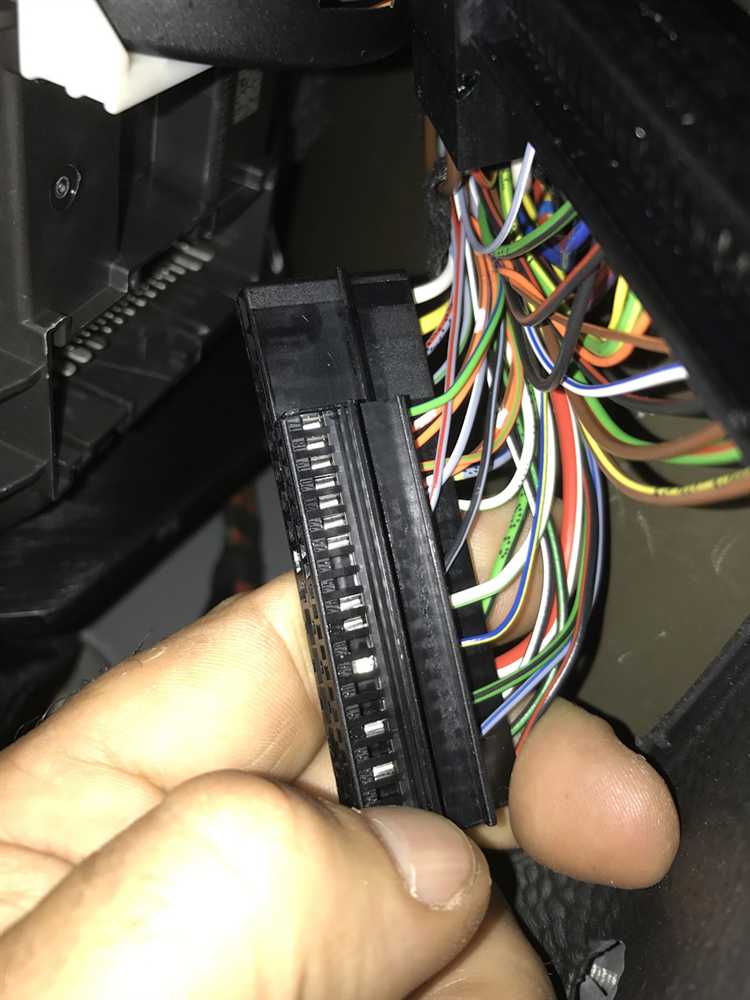

Подключение блока управления и питание системы

Блок управления парктрониками устанавливается в багажном отсеке, за левой боковой обшивкой, рядом с жгутом задней электропроводки. Это место предусмотрено производителем и обеспечивает минимальную длину соединительных кабелей. Перед монтажом блок следует закрепить на кронштейне или штатных отверстиях с помощью саморезов или пластиковых фиксаторов.

Подключение выполняется в следующей последовательности:

1. Соединить разъёмы от датчиков с соответствующими входами на блоке управления, соблюдая маркировку каналов – Rear Left Outer, Rear Left Inner, Rear Right Inner, Rear Right Outer.
2. Подключить провод питания к линии +12 В от реле заднего хода, чтобы система активировалась только при включении передачи R.
3. Соединить провод «массы» с кузовом через штатную точку заземления, предварительно зачистив контактное место.
4. Подключить CAN-линии (High и Low) к жгуту коммуникации в багажном отсеке, используя коннекторы OEM-формата или пайку с термоусадкой.
5. Подключить разъём к главной проводке, ведущей к мультимедийному блоку, если предусмотрена визуальная индикация на дисплее.

Перед окончательным закрытием обшивки следует проверить надёжность всех соединений. Контакты должны быть плотно зафиксированы, а кабели не иметь натяжения. Блок рекомендуется обернуть шумопоглощающим материалом или мягкой лентой, чтобы исключить вибрации при движении.

После подключения питания необходимо включить зажигание и убедиться, что система реагирует на включение задней передачи. При отсутствии активации проверяется наличие напряжения на входе блока и целостность цепей питания. Далее проводится калибровка и активация функции через диагностическое ПО.

Интеграция парктроников с головным устройством и CAN-шиной

Для корректной работы системы парктроников необходимо подключение к CAN-шине автомобиля, что обеспечивает передачу данных о включении задней передачи и индикации на дисплее головного устройства. Volkswagen T6 использует стандартный протокол CAN 500 кбит/с, который передает сигналы от блока управления к мультимедийной системе.

Процесс интеграции включает следующие шаги:

• Определение свободных CAN-линий в жгуте багажника, обычно помеченных как CAN High и CAN Low.
• Подключение блока управления парктроников к этим линиям через OEM-коннекторы, соблюдая полярность сигнала.
• Настройка головного устройства через диагностическое ПО VCDS или ODIS для активации отображения зоны парковки и звуковой индикации.
• Проверка передачи сигналов: при включении задней передачи на дисплее должны отображаться активные зоны датчиков, а система должна подавать звуковые сигналы в зависимости от расстояния до препятствия.

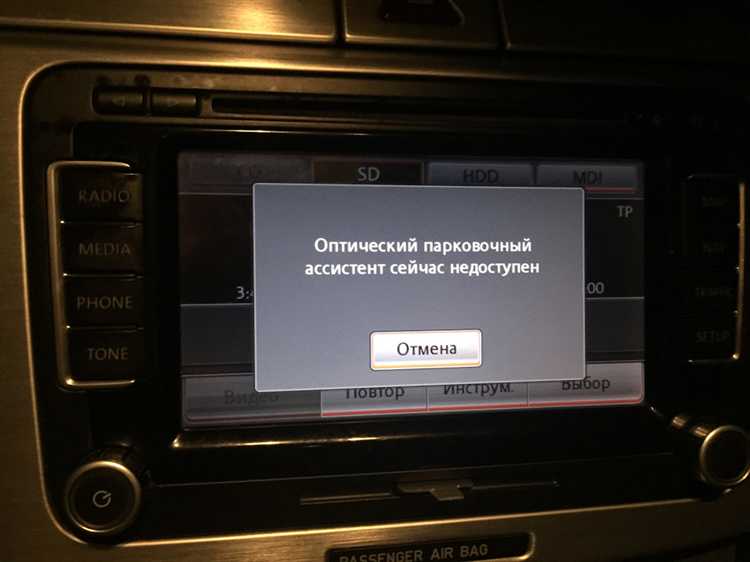

При отсутствии реакции дисплея проверяется наличие сообщений от блока управления на CAN-шине, целостность соединений и правильность программной активации. Использование оригинальных разъёмов и соблюдение схемы подключения исключает ошибки типа “датчик неактивен” или “ошибка блока управления”. После успешной интеграции можно переходить к финальной проверке работы всех датчиков и закреплению жгута.

Проверка работы системы и калибровка датчиков

После завершения монтажа и подключения блока управления проводится проверка работы парктроников. Для этого включается зажигание и задняя передача, активируя датчики. Система должна подать звуковой сигнал при приближении к препятствию и отобразить зоны на дисплее головного устройства.

Калибровка выполняется через диагностическое оборудование VCDS или ODIS. Процедура включает следующие шаги:

1. Подключение сканера к OBD-разъему автомобиля.
2. Выбор блока управления парковкой в списке модулей.
3. Запуск функции калибровки датчиков, при которой система фиксирует положение каждого сенсора относительно кузова.
4. Проверка показаний: каждый датчик должен реагировать на препятствия на расстоянии до 1,5 м с градацией сигналов каждые 30–40 см.

Для визуальной проверки можно использовать таблицу расстояний и реакции датчиков:

После калибровки и проверки на разных препятствиях рекомендуется зафиксировать блок управления и жгут проводки, чтобы исключить смещение датчиков и нарушение целостности соединений. Система готова к эксплуатации.

Вопрос-ответ:

Можно ли установить оригинальные парктроники на Volkswagen T6 без снятия бампера?

Для корректной установки датчиков требуется доступ к внутренней части бампера и возможность прокладки проводки к блоку управления. Теоретически можно вставить датчики снаружи, но это приведет к некорректной работе и возможным повреждениям. Снятие бампера позволяет выполнить монтаж точно, надежно закрепить проводку и избежать ошибок калибровки.

Какие инструменты нужны для монтажа оригинальных парктроников на T6?

Необходимы дрель с коронкой 18–20 мм для сверления отверстий, пластиковые съёмники для обшивки багажника, TORX-отвёртки T20 и T25, мультиметр для проверки питания и целостности проводки, изолента и термоусадочные трубки для фиксации проводки, а также диагностический сканер VCDS или ODIS для активации системы и калибровки датчиков.

Как определить правильное расположение датчиков в заднем бампере?

Для Volkswagen T6 крайние датчики размещаются на расстоянии 15–20 см от углов бампера, внутренние — равномерно между ними. Высота установки составляет 50–60 см от уровня земли. Разметку выполняют на малярный скотч или по шаблону из комплекта, чтобы отверстия совпадали с кривизной бампера и не перекрывались внутренними элементами.

Нужно ли подключать парктроники к головному устройству автомобиля?

Подключение к головному устройству через CAN-шину необходимо для отображения зон парковки на дисплее и корректной звуковой индикации. Блок управления передает сигналы о включении задней передачи и расстоянии до препятствия, а головное устройство визуализирует их на экране. Без интеграции часть функций, включая графическую индикацию, работать не будет.

Как проверить работу системы после установки и выполнить калибровку?

После монтажа и подключения блока управления включается зажигание и задняя передача. Сканером VCDS или ODIS выполняется калибровка, при которой система фиксирует положение каждого датчика. Проверяют звук и отображение зон на дисплее при приближении к препятствиям на разных дистанциях, от 1,5 м до 40 см. После успешной проверки блок и жгут фиксируются, чтобы исключить смещение сенсоров.

Можно ли установить оригинальные парктроники на T6 самостоятельно, без обращения к дилеру?

Да, установка возможна своими силами, но требует точного соблюдения схемы подключения и правильного размещения датчиков. Понадобятся инструменты для сверления отверстий в бампере, фиксации проводки и подключения блока управления к CAN-шине. После монтажа обязательно выполняется калибровка через диагностическое оборудование, чтобы система корректно отображала зоны на дисплее и подавала звуковые сигналы.

Какие ошибки чаще всего возникают при установке парктроников на Volkswagen T6?

Чаще всего встречаются следующие ошибки: неправильная разметка отверстий, из-за которой датчики перекрываются или реагируют некорректно; ослабленная фиксация проводки, что приводит к обрывам или шумам; несоответствие блока управления модели автомобиля, вызывающее отсутствие индикации на дисплее; неправильное подключение к CAN-шине, из-за чего датчики не активируются при включении задней передачи. Проверка соединений и калибровка датчиков позволяют устранить большинство проблем.
