В AutoCAD 2020 панель инструментов играет ключевую роль в быстром доступе к командам, которые применяются чаще всего. Пользователь может изменять её состав, положение и внешний вид, что позволяет подстроить рабочее пространство под конкретные задачи проектирования. Это особенно полезно при переходе с других версий программы, где расположение элементов интерфейса отличается.
Для активации панелей инструментов можно использовать команду TOOLBAR или вкладку Вид → Интерфейс → Панели инструментов. После включения нужных элементов их можно закрепить вдоль границ окна или разместить плавающими блоками. Такое расположение удобно при работе с несколькими мониторами или при необходимости быстро переключаться между наборами инструментов.
AutoCAD 2020 позволяет создавать собственные панели с командами, которые отсутствуют в стандартных. Через окно Настройка пользовательского интерфейса (CUI) можно добавлять кнопки, назначать им команды и изменять иконки. Это помогает организовать рабочее пространство под индивидуальные привычки, ускоряя доступ к часто используемым функциям.
Если при работе произошёл сбой или панели исчезли, достаточно выполнить сброс интерфейса к исходным параметрам. Это действие возвращает все элементы на место без переустановки программы. Пользователи, работающие в коллективе, также могут сохранить собственные настройки панели инструментов и перенести их на другой компьютер, что облегчает настройку новых рабочих мест.
Как открыть и отобразить панель инструментов в AutoCAD 2020
В AutoCAD 2020 панели инструментов по умолчанию скрыты, так как интерфейс ориентирован на ленты. Чтобы отобразить их, нужно активировать классический режим. Для этого в командной строке введите TOOLBAR и нажмите Enter. В появившемся окне введите название нужной панели, например Draw или Modify, после чего выберите параметр Show.
Альтернативный способ – через меню Вид → Интерфейс → Панели инструментов. Здесь можно отметить галочками нужные панели, которые сразу появятся в рабочей области. Если панель не отображается, возможно, она скрыта за границами экрана. В этом случае помогает сброс расположения интерфейса командой RESETUI.
Для удобства панели можно закрепить вдоль верхней или боковой части окна, либо оставить их плавающими. Перетаскивание осуществляется с помощью мыши, удерживая левую кнопку за область заголовка панели. При необходимости можно временно скрывать или сворачивать панели, чтобы освободить рабочее пространство без удаления настроек.
При первом включении рекомендуется активировать основные панели: Standard, Draw, Modify и Layers. Это позволит быстро использовать базовые команды, не переходя к лентам и вкладкам. После включения панели сохраняют своё положение и состояние при следующем запуске программы.
Добавление нужных панелей инструментов через меню “Интерфейс”
В AutoCAD 2020 панели инструментов можно подключать напрямую через меню Интерфейс на вкладке Вид. Этот метод позволяет быстро активировать отдельные панели без перехода в настройки CUI и без ввода команд вручную. Все доступные панели сгруппированы по разделам, что упрощает выбор нужных элементов.
Для добавления панели откройте вкладку Вид, найдите группу Интерфейс и выберите пункт Панели инструментов. В открывшемся списке установите флажок напротив нужной панели, например Draw или Modify. Панель появится в рабочей области и может быть закреплена у границ экрана или оставлена плавающей. При необходимости можно активировать несколько панелей одновременно.
Если нужная панель отсутствует в списке, выполните команду CUI и убедитесь, что она включена в разделе Панели инструментов. После подтверждения изменений обновите меню “Интерфейс” – новая панель станет доступной для активации. Этот подход удобен при использовании пользовательских панелей, созданных ранее или импортированных с другого компьютера.
Для экономии места рекомендуется скрывать панели, которые не применяются в текущем проекте. Лишние элементы интерфейса можно временно отключить тем же способом – сняв флажок в списке меню “Интерфейс”. Такое управление помогает поддерживать чистое рабочее пространство и ускоряет доступ к нужным командам.
Перемещение и закрепление панелей инструментов на экране
Панели можно закреплять горизонтально в верхней или нижней части интерфейса, а также вертикально по бокам. При закреплении элементы автоматически выстраиваются в одну линию, сохраняя компактное размещение. Чтобы вернуть плавающее состояние, перетащите панель за пределы области закрепления – она снова станет свободно перемещаемой.
Если при перестановке панели перекрывают друг друга, их можно упорядочить, изменив приоритет расположения. Для этого перетащите нужную панель чуть выше или ниже соседней, пока не появится разделительная линия. AutoCAD автоматически подстроит расположение остальных элементов, сохранив их доступность.
Для удобства рекомендуется закреплять часто используемые панели ближе к рабочей области чертежа, чтобы минимизировать перемещение курсора. Размещение панелей в одном ряду позволяет быстрее находить нужные инструменты, а сохранённое расположение сохраняется при следующем запуске программы.
Создание собственной панели инструментов с нужными командами
В AutoCAD 2020 создание пользовательских панелей инструментов позволяет организовать доступ к часто используемым командам и макросам. Для работы откройте команду CUI и перейдите в раздел Панели инструментов.
Пошаговое создание панели:
- Нажмите Создать новую панель и задайте уникальное имя для идентификации.
- Выберите команды из списка стандартных элементов или добавьте пользовательские макросы.
- Перетащите выбранные команды на новую панель в нужном порядке.
- При необходимости сгруппируйте кнопки для логичного расположения инструментов.
- Измените иконки команд, если требуется, через встроенный редактор изображений или загрузку собственных файлов.
- Сохраните настройки, закройте окно CUI – панель станет доступной в рабочей области.
Для удобства можно создавать несколько панелей для разных типов задач, например отдельную для черчения, редактирования или работы со слоями. Пользовательские панели можно экспортировать через функцию Экспорт и перенести на другой компьютер, сохраняя структуру и настройки команд.

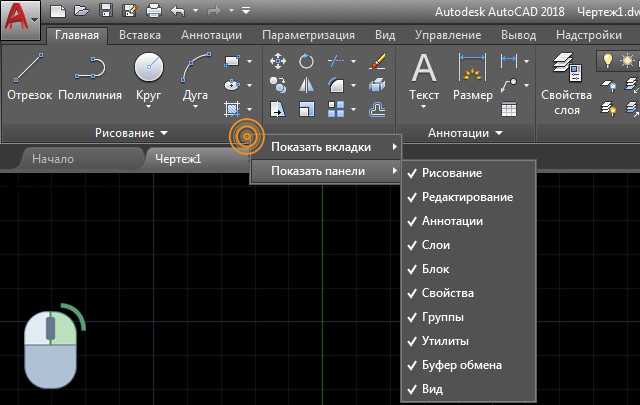

Редактирование кнопок и значков на панели инструментов
В AutoCAD 2020 изменение кнопок и значков на панели инструментов выполняется через команду CUI. Это позволяет настроить внешний вид и функциональность панели под конкретные задачи.
Для редактирования кнопок выполните следующие действия:
- Откройте команду CUI и выберите нужную панель инструментов в разделе Панели инструментов.
- Выберите кнопку, которую требуется изменить, и откройте её свойства.
- В поле Команда можно назначить другую функцию или макрос, сохранив структуру панели.
- Для изменения значка используйте вкладку Иконка и выберите готовое изображение из библиотеки или загрузите собственный файл в формате BMP или PNG.
- При необходимости настройте всплывающую подсказку, которая отображается при наведении курсора на кнопку.
После внесения изменений нажмите Применить и ОК. Панель автоматически обновится в рабочей области, сохраняя новые команды и значки. Такой подход позволяет структурировать панели, делая их более наглядными и удобными для быстрого доступа к инструментам.

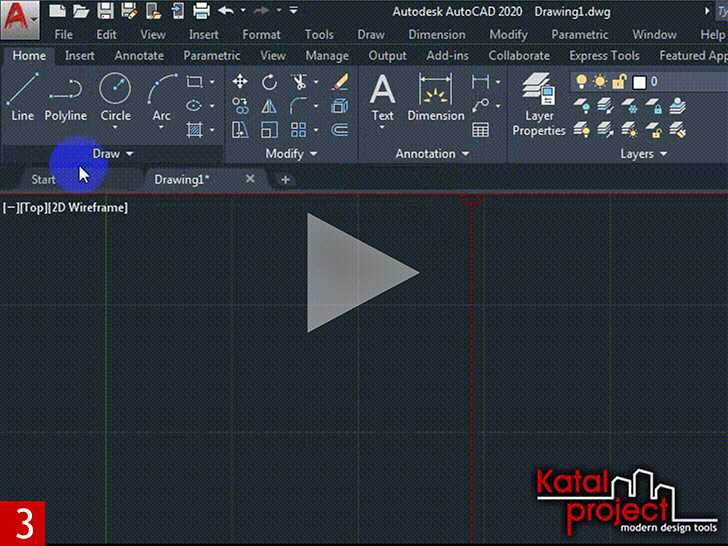

Сброс расположения панелей инструментов к настройкам по умолчанию
В AutoCAD 2020 при изменении расположения панелей инструментов или их случайном исчезновении можно выполнить сброс настроек к исходным параметрам. Это возвращает все панели в стандартное положение без необходимости вручную восстанавливать каждую.
Для сброса расположения используйте команду RESETUI. В командной строке введите RESETUI и нажмите Enter. Программа предложит подтвердить сброс пользовательского интерфейса. После подтверждения панели вернутся в стандартное расположение, включая стандартные панели Draw, Modify, Layers и Properties.
Если требуется сохранить текущие пользовательские панели перед сбросом, воспользуйтесь экспортом через CUI. Это позволит восстановить их после выполнения команды RESETUI. Такой подход предотвращает потерю индивидуальных настроек и позволяет быстро вернуть рабочее пространство к исходной конфигурации.
После сброса панели можно закрепить в удобных местах, чтобы минимизировать необходимость повторной перестановки. Рекомендуется закреплять панели в тех же областях, где они использовались ранее, чтобы сохранить привычный рабочий процесс.
Сохранение и перенос настроенных панелей инструментов на другой компьютер
В AutoCAD 2020 пользовательские панели инструментов можно сохранять и переносить на другие рабочие места, чтобы сохранять одинаковую конфигурацию интерфейса на нескольких компьютерах.
Для сохранения настроек выполните следующие действия:
- Откройте команду CUI (Настройка пользовательского интерфейса).
- Выберите раздел Панели инструментов и убедитесь, что все нужные панели активны.
- Нажмите Экспорт и сохраните файл с расширением CUIX в выбранную папку.
Для переноса на другой компьютер:
- Скопируйте сохранённый файл CUIX на целевой компьютер.
- В AutoCAD откройте CUI и выберите Импорт.
- Укажите путь к файлу CUIX и подтвердите импорт.
- Панели из импортированного файла станут доступны для закрепления и использования в рабочей области.
Рекомендуется сохранять копии CUIX-файлов после значительных изменений интерфейса. Это позволяет быстро восстановить настройки при сбоях, обновлениях программы или переходе на другой компьютер без необходимости заново настраивать панели инструментов.
Вопрос-ответ:
Как включить скрытую панель инструментов в AutoCAD 2020?
Чтобы отобразить скрытую панель инструментов, перейдите на вкладку Вид, откройте группу Интерфейс и выберите пункт Панели инструментов. В появившемся списке отметьте нужную панель. Если её нет, откройте команду CUI и убедитесь, что панель активна в настройках пользовательского интерфейса.
Можно ли создавать свои панели инструментов и добавлять на них команды?
Да, в AutoCAD 2020 можно создавать пользовательские панели через команду CUI. В разделе Панели инструментов создайте новую панель, добавьте на неё команды из списка стандартных инструментов или макросы, задайте порядок кнопок и иконки. После сохранения панель будет доступна в рабочей области.
Как закрепить панель инструментов и изменить её расположение на экране?
Панель можно перемещать, удерживая левую кнопку мыши на её заголовке. Для закрепления подведите панель к границе окна — появится контур, показывающий место закрепления. Панели можно закреплять сверху, снизу и по бокам, а при необходимости возвращать их в плавающее состояние.
Можно ли перенести настроенные панели инструментов на другой компьютер?
Да, все пользовательские панели сохраняются в файле CUIX. Чтобы перенести их, откройте CUI, выполните экспорт панели в файл, затем на другом компьютере импортируйте этот файл. Панели появятся в рабочей области с теми же командами и расположением, что и на исходном компьютере.
