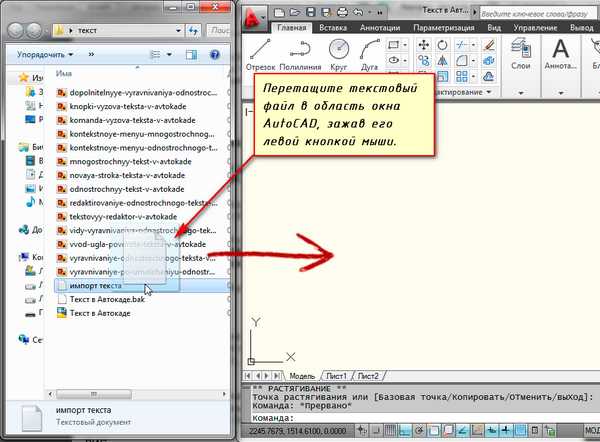

Работа с несколькими чертежами в AutoCAD часто требует их объединения в один файл для удобного редактирования и обмена проектной документацией. На практике важно сохранить точность координат и соответствие слоев, чтобы объекты из разных файлов не накладывались неправильно. Перед объединением рекомендуется проверить версии файлов и удалить временные или дублирующиеся элементы.
Существует несколько методов объединения: использование команды INSERT для вставки чертежа как блока, привязка внешнего файла через XREF и перенос объектов с помощью COPYCLIP и PASTECLIP. Каждый метод имеет свои особенности: INSERT сохраняет объект как единый блок, XREF позволяет обновлять изменения в исходном файле, а копирование обеспечивает гибкую работу с отдельными элементами.
Правильная настройка слоев и масштабов перед объединением снижает вероятность ошибок и упрощает дальнейшее редактирование. В статье приведено пошаговое руководство, включающее подготовку файлов, настройку слоев, объединение объектов и проверку точности расположения, чтобы итоговый чертеж соответствовал исходным проектным требованиям.
Подготовка файлов к объединению
Перед объединением двух файлов в AutoCAD необходимо убедиться, что оба чертежа имеют одинаковую единицу измерения. Различие в миллиметрах и сантиметрах может привести к смещению объектов после вставки. Проверку единиц можно выполнить через команду UNITS.
Рекомендуется очистить файлы от лишних элементов с помощью команды PURGE, удаляя неиспользуемые блоки, слои и стили. Это уменьшает вес файла и предотвращает появление дублирующихся объектов при объединении.
Следующий шаг – проверка слоев. Необходимо сопоставить имена слоев в обоих файлах и при необходимости переименовать их, чтобы избежать конфликтов при объединении. Также стоит отключить или заморозить слои, которые не нужны в итоговом чертеже.
Если в файлах используются блоки, важно проверить их идентичность и согласовать атрибуты. Различные версии одного блока могут создавать дублирующие элементы, поэтому перед объединением следует привести блоки к единому стандарту.
Наконец, рекомендуется сохранить резервные копии исходных файлов. Это позволит вернуться к исходной версии в случае ошибок при объединении и сохранить целостность исходных данных.
Использование команды INSERT для добавления чертежа
Команда INSERT позволяет добавить один чертеж в другой как блок, сохраняя его структуру и свойства объектов. Для начала откройте целевой файл и введите команду INSERT или выберите её через вкладку Вставка. В появившемся окне укажите путь к файлу, который нужно вставить.
Важно корректно настроить точку вставки. Вы можете задать её вручную, вводя координаты, либо выбрать точку на экране. Для сохранения точного расположения объектов рекомендуется использовать нулевую точку исходного чертежа как базовую.
Перед вставкой проверьте масштаб и угол поворота. В окне INSERT можно задать коэффициент масштаба по осям X, Y и Z, а также угол поворота в градусах. Несоответствие масштаба приведет к искажению размеров объектов после вставки.
После вставки блока рекомендуется развернуть его на отдельный слой или использовать команду EXPLODE, если требуется редактирование отдельных элементов. Это позволяет сохранять контроль над структурой чертежа без потери данных.
Для быстрого повторного использования вставленного чертежа сохраните его как Block Definition. Это упрощает вставку аналогичных элементов в другие файлы и обеспечивает единообразие проекта.
Применение команды XREF для привязки внешнего файла
Команда XREF позволяет подключить внешний файл к текущему чертежу без физического объединения объектов. Это обеспечивает автоматическое обновление изменений в исходном файле. Для привязки откройте менеджер внешних ссылок через команду XREF и выберите Attach DWG.
При подключении важно задать тип привязки: Attach создаёт независимую копию, а Overlay позволяет использовать файл только в текущем чертеже без передачи ссылок при дальнейших объединениях. Выбор зависит от цели использования.
Настройте точку вставки, масштаб и угол поворота. Для точного совмещения объектов используйте координаты нулевой точки исходного файла и соответствующие коэффициенты масштаба. Несоответствие этих параметров приводит к смещению объектов.
После привязки внешнего файла рекомендуется проверить слои и видимость объектов. Отключение ненужных слоев в XREF снижает загромождение чертежа и облегчает работу с основным проектом. Для обновления данных используйте команду REGEN или обновление ссылок в менеджере XREF.
При сохранении файла убедитесь, что привязанные внешние файлы доступны по указанным путям. Перемещение или переименование исходного файла без корректировки пути приведёт к потере ссылки и отображению ошибок при открытии чертежа.
Настройка слоев перед объединением
Перед объединением файлов важно привести слои к единому стандарту, чтобы избежать дублирования и конфликтов. Рекомендуется выполнить следующие действия:
- Проверить имена слоев в обоих файлах и при необходимости переименовать их, чтобы совпадали с проектной схемой.
- Определить слои, которые не нужны в объединённом чертеже, и отключить или заморозить их.
- Сравнить цвет, тип линий и толщину для одинаковых слоев, чтобы обеспечить единообразие визуального представления объектов.
- Удалить неиспользуемые слои с помощью команды PURGE, чтобы уменьшить вес файла и исключить лишние элементы.
- Если в одном из файлов слои содержат одинаковые объекты, объединить их с помощью команды LAYMCUR, назначая текущим основной слой.
После настройки слоев рекомендуется сохранить резервную копию файла. Это позволит вернуть исходные параметры в случае ошибок при объединении или корректировке слоев.

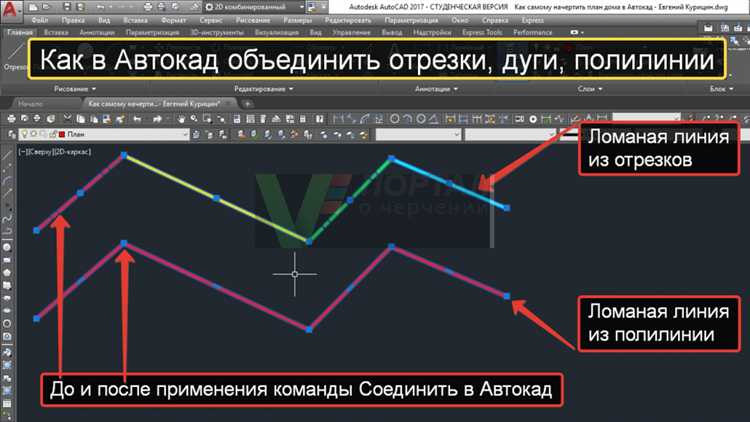

Объединение объектов с помощью команды COPYCLIP и PASTECLIP
Команды COPYCLIP и PASTECLIP позволяют переносить объекты между файлами AutoCAD без использования блоков или привязки XREF. Для начала выделите объекты, которые нужно скопировать, и используйте команду COPYCLIP или сочетание клавиш Ctrl+C.
При вставке в целевой файл через PASTECLIP можно указать точку вставки, что обеспечивает точное совмещение объектов с существующим чертежом. Если требуется сохранить исходное расположение, используйте команду Paste to Original Coordinates, которая вставит объекты в исходные координаты.
Перед копированием рекомендуется проверить слои объектов и их свойства. Несовпадение имен слоев может привести к автоматическому созданию новых слоев в целевом файле, что затруднит дальнейшее редактирование. В таких случаях целесообразно предварительно привести слои к единому стандарту.
После вставки объектов рекомендуется проверить пересечения и дублирующиеся элементы. При необходимости используйте команды OVERKILL и ALIGN для удаления лишних линий и выравнивания объектов по координатам.
Проверка и корректировка масштабов и координат
После объединения файлов важно проверить соответствие масштабов объектов. Несовпадение единиц измерения или коэффициентов масштаба может привести к искажению размеров. Для проверки используйте команду MEASUREGEOM или инструмент Distance для точного измерения ключевых элементов.
Если обнаружены расхождения, откорректируйте масштаб с помощью команды SCALE, задавая коэффициент пересчёта. При этом необходимо учитывать оси X, Y и Z, чтобы сохранить пропорции объектов.
Координаты объектов также требуют проверки. Используйте команду MOVE или функцию Paste to Original Coordinates, чтобы разместить объекты в точных позициях относительно исходного чертежа. Особое внимание уделяйте точкам привязки и нулевой точке координат.
После масштабирования и перемещения рекомендуется выполнить команду REGEN, чтобы обновить отображение объектов и проверить точность их совмещения. Это позволяет убедиться, что объединённый файл соответствует проектным требованиям и не содержит смещений.
Сохранение объединённого файла и управление версиями
После завершения объединения важно правильно сохранить итоговый чертеж и организовать систему версий для дальнейшей работы:
- Сохраняйте файл под новым именем, чтобы исходные файлы оставались нетронутыми. Используйте понятные обозначения, например, ProjectName_Merged_v1.dwg.
- Создавайте резервные копии на каждом этапе, особенно после крупных изменений или корректировки слоев и масштабов.
- Используйте команду SAVEAS, чтобы сохранять чертеж в разных версиях AutoCAD, если проект будет открываться на разных версиях программы.
- Для командной работы сохраняйте чертеж в общем доступе и ведите журнал изменений, фиксируя какие объекты добавлялись или редактировались.
- При необходимости используйте функцию eTransmit для упаковки чертежа с внешними ссылками, шрифтами и изображениями, чтобы обеспечить полноту данных при передаче другим пользователям.
Регулярная организация версий и резервное копирование позволяют избежать потери данных и сохраняют целостность объединённого чертежа в процессе дальнейшей работы над проектом.
Вопрос-ответ:
Какие шаги необходимо выполнить перед объединением двух файлов в AutoCAD?
Перед объединением файлов важно проверить единицы измерения обоих чертежей, очистить их от неиспользуемых элементов с помощью команды PURGE, а также привести слои к единой системе имен и свойств. Рекомендуется также сделать резервные копии исходных файлов для возможности восстановления данных при ошибках.
В чем разница между использованием команд INSERT и XREF при объединении чертежей?
Команда INSERT добавляет один файл в другой как блок, позволяя редактировать его содержимое после вставки. XREF создаёт привязку к внешнему файлу без физического включения объектов, что позволяет автоматически обновлять изменения в исходном чертеже. Выбор метода зависит от необходимости редактирования вставленных объектов и контроля обновлений.
Как избежать конфликтов слоев при объединении файлов?
Перед объединением необходимо проверить имена, цвета, типы линий и толщины слоев в обоих файлах. При совпадении имен и различии свойств рекомендуется переименовать слои или привести их к единому формату. Неиспользуемые слои можно удалить командой PURGE, а лишние слои — отключить или заморозить.
Как корректно вставить объекты с одного чертежа в другой с помощью COPYCLIP и PASTECLIP?
Сначала выделите объекты и используйте команду COPYCLIP (Ctrl+C). Затем откройте целевой файл и вставьте объекты через PASTECLIP. Для точного совмещения применяйте функцию Paste to Original Coordinates. После вставки проверьте слои и удалите дублирующиеся линии с помощью команды OVERKILL.
Какие меры нужно принять после объединения файлов для сохранения данных и контроля версий?
Сохраняйте объединённый файл под новым именем, создавайте резервные копии на каждом этапе изменений, используйте команду SAVEAS для сохранения в разных версиях AutoCAD. Для передачи чертежа другим пользователям применяйте функцию eTransmit, чтобы включить все внешние ссылки и изображения. Ведение журнала изменений помогает отслеживать внесённые правки.
Можно ли объединять файлы, если они созданы в разных версиях AutoCAD?
Да, файлы разных версий можно объединять, но перед этим рекомендуется сохранить старые файлы в совместимом формате с версией AutoCAD, в которой будет выполняться объединение. Для этого используется команда SAVEAS, где выбирается нужная версия DWG. Это предотвращает потерю данных или некорректное отображение объектов после объединения.
Как правильно совмещать объекты с разными масштабами при объединении файлов?
Если объекты в файлах имеют разный масштаб, необходимо сначала определить коэффициенты пересчёта, используя инструмент Measure или команду MEASUREGEOM. После этого применяют команду SCALE, задавая соответствующий коэффициент для каждого объекта или группы объектов. Также важно проверить координаты, чтобы объекты точно совпадали в итоговом чертеже.
