Как обозначается бетон в автокаде

В строительных проектах точное отображение бетонных элементов на чертежах критично для согласования с подрядчиками и инженерами. В AutoCAD для этого применяются конкретные штриховки, слои и символы, которые позволяют сразу определить марку, класс и назначение бетона.

При проектировании важно использовать стандартные обозначения, соответствующие ГОСТ 21.501–93 и СНиП 3.03.01–87. Например, бетон класса В25 для конструкций, несущих среднюю нагрузку, отображается плотной диагональной штриховкой с указанием марки. Правильная комбинация слоя, цвета и типа линии ускоряет визуальную идентификацию элементов.

AutoCAD позволяет создавать пользовательские символы для разных марок бетона, что упрощает внесение изменений в проект. Использование атрибутов и аннотаций для каждого объекта обеспечивает точное указание прочности, назначения и объема материала, снижая риск ошибок при строительстве.

Знание стандартов и инструментов AutoCAD для обозначения бетона помогает подготовить чертежи, которые легко проверяются инженерами и принимаются строительными организациями без дополнительных уточнений. Практическое применение этих методов ускоряет процесс проектирования и повышает точность документации.

Стандарты и обозначения бетона на строительных чертежах

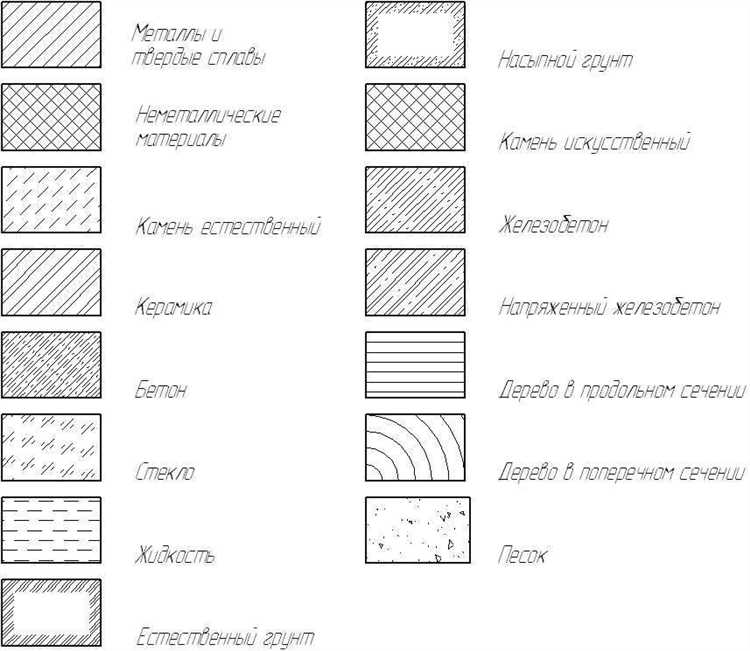

Для точного отображения бетонных элементов в чертежах применяются нормативные документы: ГОСТ 21.501–93 и СНиП 3.03.01–87. Они определяют маркировку, классы прочности и тип штриховки для разных видов бетона.

Основные правила обозначений в AutoCAD включают:

• Использование слоев для разделения конструктивных элементов по материалу. Бетонные детали обычно размещаются на отдельном слое с цветом, отличающимся от арматуры и металлоконструкций.
• Применение штриховок для визуального различия марок. Например, В20 – редкая диагональная штриховка, В25 – плотная диагональная, В30 и выше – с добавлением горизонтальных линий.
• Указание класса бетона через текстовые аннотации или атрибуты блока рядом с элементом.
• Соблюдение масштаба штриховки в зависимости от масштаба чертежа, чтобы линии оставались читаемыми при печати.

При работе с проектами рекомендуется:

1. Создать стандартный набор символов и штриховок для всех марок бетона, используемых в проекте.
2. Присвоить каждому слою уникальный цвет и тип линии для упрощения идентификации при проверке чертежа.
3. Использовать атрибуты для хранения информации о марке, классе и объеме бетона, чтобы данные автоматически отображались в спецификациях.

Соблюдение этих стандартов минимизирует ошибки при передаче чертежей в производство и облегчает взаимодействие с инженерами и подрядчиками.

Выбор слоя и штриховки для бетонных элементов

Правильный выбор слоя и штриховки в AutoCAD обеспечивает точное различие бетонных элементов от других конструктивных материалов на чертеже. Каждый слой должен иметь уникальное имя, цвет и тип линии для упрощения идентификации.

Рекомендуемые параметры слоев:

Штриховка должна отражать марку бетона и быть читаемой при масштабировании. Например:

• В20 – редкая диагональная штриховка с шагом 10 мм;
• В25 – плотная диагональная штриховка с шагом 5 мм;
• В30 – диагональная штриховка с дополнительными горизонтальными линиями каждые 10 мм.

Для ускорения работы создаются шаблоны штриховки с назначенными слоями и масштабами. Это снижает риск ошибок при повторном использовании элементов в разных чертежах.

Создание пользовательских символов для разных марок бетона

В AutoCAD для ускорения работы с чертежами и точного обозначения бетонных элементов применяются пользовательские символы. Они позволяют визуально отличать марки бетона, одновременно отображая ключевые характеристики материала.

Процесс создания символа включает следующие шаги:

• Определение стандартного графического изображения для марки бетона (штриховка, линии, заливка).
• Создание блока с выбранной графикой и добавление атрибутов для хранения данных о бетоне.
• Присвоение блока конкретному слою, соответствующему марке бетона, с указанным цветом и типом линии.
• Сохранение блока в библиотеку проекта для повторного использования в других чертежах.

Использование пользовательских символов уменьшает вероятность ошибок при внесении изменений в проект и обеспечивает единообразие всех чертежей. Также это облегчает проверку документации инженерами и подрядчиками.

Применение атрибутов и аннотаций к бетонным объектам

В AutoCAD атрибуты и аннотации позволяют закрепить информацию о бетонных элементах прямо на чертеже. Это ускоряет внесение изменений и автоматизирует формирование спецификаций.

Основные рекомендации по применению атрибутов:

• Добавляйте к каждому блоку бетонного элемента атрибуты с указанием марки, класса прочности и объема материала.
• Используйте текстовые аннотации для обозначения несущих и ненесущих конструкций, а также для указания дополнительной информации, например, условий заливки.
• Применяйте единый стиль текста для всех аннотаций, чтобы сохранить читаемость и единообразие чертежа.

Пошаговый порядок внедрения:

1. Создайте блок бетонного элемента и откройте его редактор атрибутов.
2. Добавьте поля для марки бетона, класса прочности, объема и назначения конструкции.
3. Разместите аннотацию рядом с объектом на отдельном слое, чтобы её можно было скрывать или печатать отдельно.
4. Проверяйте корректность значений атрибутов перед формированием спецификации.

Использование атрибутов и аннотаций повышает точность чертежей, упрощает проверку документации и снижает риск ошибок при строительстве.

Импорт и использование готовых шаблонов бетона в AutoCAD

Готовые шаблоны бетона ускоряют процесс проектирования, обеспечивая единообразное отображение марок, штриховок и атрибутов на всех чертежах. Шаблоны включают блоки бетонных элементов с предустановленными слоями, цветами и типами линий.

Рекомендации по работе с шаблонами:

• Импортируйте шаблон через команду INSERT или XREF для ссылочного использования в проекте.
• Сохраняйте шаблоны в центральной библиотеке проекта, чтобы все участники команды использовали одинаковые блоки и слои.
• Проверяйте корректность слоев и атрибутов после импорта, особенно при переносе между разными версиями AutoCAD.
• Используйте масштабирование и выравнивание блоков для соответствия текущему масштабу чертежа и точности позиционирования.

Применение готовых шаблонов снижает вероятность ошибок при ручном создании элементов, обеспечивает точность обозначений и ускоряет подготовку проектной документации для проверки и согласования.

Проверка правильности обозначений перед печатью чертежа

Перед печатью чертежа важно убедиться, что все бетонные элементы обозначены корректно. Ошибки в слоях, штриховках или атрибутах могут привести к недоразумениям при строительстве.

Основные шаги проверки:

1. Сверка слоев: убедитесь, что каждый бетонный элемент находится на соответствующем слое с правильным цветом и типом линии.

2. Проверка штриховки: убедитесь, что штриховка соответствует марки бетона, не сливается с другими элементами и читается при выбранном масштабе.

3. Контроль атрибутов и аннотаций: проверьте значения марки, класса прочности и объема бетона. Все атрибуты должны быть заполнены и отображаться корректно в спецификации.

4. Предварительный просмотр печати: используйте функцию Plot Preview для оценки видимости слоев, текста и штриховок на бумаге.

Регулярная проверка перед печатью снижает риск ошибок, ускоряет согласование чертежей с инженерами и подрядчиками и обеспечивает точность проектной документации.

Вопрос-ответ:

Как обозначить бетон разных марок на чертеже в AutoCAD?

В AutoCAD для каждого типа бетона создаются отдельные слои с уникальными цветами и типами линий. Марки бетона различают с помощью штриховок: В20 — редкая диагональная, В25 — плотная диагональная, В30 — диагональная с дополнительными горизонтальными линиями. Для точного указания марки используют текстовые атрибуты блока или аннотации рядом с элементом.

Можно ли использовать готовые шаблоны бетона в проектах AutoCAD?

Да, готовые шаблоны позволяют быстро вставлять элементы с предустановленными слоями, цветами и штриховками. Их импортируют через команды INSERT или XREF. После вставки проверяют корректность слоев, масштаб штриховки и атрибуты, чтобы они соответствовали текущему проекту.

Зачем нужны пользовательские символы для бетонных элементов?

Пользовательские символы упрощают создание чертежей и обеспечивают единообразное отображение элементов разных марок. Они включают графику и атрибуты с информацией о марке, классе прочности и объеме бетона. Блоки с атрибутами можно сохранять в библиотеке проекта для повторного использования.

Как правильно использовать атрибуты и аннотации для бетонных объектов?

Каждому блоку бетонного элемента присваивают атрибуты с маркой, классом прочности и объемом. Аннотации размещают на отдельном слое рядом с объектом. Это позволяет автоматически формировать спецификации и сохранять единый стиль текста на всех чертежах, облегчая проверку проектной документации.

Какие проверки нужно провести перед печатью чертежа с бетонными элементами?

Перед печатью проверяют правильность слоев, штриховок и атрибутов. Убедитесь, что каждый элемент находится на соответствующем слое, штриховка читается при выбранном масштабе, а атрибуты заполнены и корректно отображаются. Используйте функцию предварительного просмотра Plot Preview, чтобы оценить видимость элементов на бумаге.

Как правильно создавать блоки для обозначения разных марок бетона в AutoCAD?

Для каждой марки бетона создают отдельный блок с заданной графикой и штриховкой. Блоки содержат атрибуты с информацией о марке, классе прочности и объёме бетона. Они размещаются на соответствующих слоях с уникальными цветами и типами линий. Такой подход позволяет быстро вставлять элементы в чертежи и автоматически формировать спецификации без ручного редактирования каждого объекта.

Какие ошибки чаще всего встречаются при обозначении бетона на чертежах и как их избежать?

Чаще всего ошибки связаны с неправильным выбором слоя, несоответствующей штриховкой или некорректными атрибутами блока. Чтобы избежать этого, нужно использовать отдельные слои для каждой марки бетона, проверять масштаб и читаемость штриховки, а также заполнять все атрибуты перед печатью. Предварительный просмотр Plot Preview помогает убедиться, что все элементы отображаются правильно.
