Точное выравнивание объектов в Автокаде по заданной линии позволяет ускорить работу и избежать ошибок при проектировании. Для корректного поворота важно заранее определить базовую точку и линию, относительно которой будет происходить вращение. Базовая точка задаёт центр вращения, а направляющая линия задаёт угол поворота с высокой точностью.
Команда ROTATE предоставляет возможность вращать объекты вокруг выбранной точки под конкретным углом. Для точного совмещения с линией рекомендуется использовать привязки к конечным точкам, серединам и пересечениям, чтобы объект полностью совпадал с ориентацией направляющей.
Если требуется повернуть несколько объектов одновременно, удобно применять команду ALIGN. Она позволяет задать несколько контрольных точек для выравнивания объектов по линии или нескольким линиям, что исключает смещение и сохраняет точность конструкции. В процессе работы полезно проверять угол между объектом и направляющей через команду LIST или панель свойств, чтобы убедиться в правильности результата.
Даже после точного поворота могут возникнуть незначительные смещения из-за округления координат или неправильного выбора точек. В таких случаях применяют дополнительные корректировки с помощью MOVE и повторного ROTATE, используя привязки к ключевым точкам линии. Этот подход обеспечивает максимально точное совмещение объектов без потери времени на ручное подгонку.
Выбор объекта и линии для точного поворота
Первый шаг перед поворотом объекта – определить, какие элементы нужно выровнять. Точность зависит от правильного выбора объекта и линии, относительно которой будет происходить вращение.
Рекомендации по выбору объекта:
- Выделяйте только те элементы, которые необходимо повернуть. Исключение лишних объектов снижает риск смещения и упрощает контроль.
- Для сложных групп используйте команду GROUP или BLOCK, чтобы все элементы поворачивались как единое целое.
- Проверяйте положение базовой точки объекта: центр вращения лучше устанавливать в логически значимой точке, например, пересечении осей или углу.
Рекомендации по выбору линии для поворота:
- Выбирайте линию, которая определяет нужную ориентацию объекта. Это может быть осевая линия, граница детали или одна из ключевых конструктивных линий.
- Используйте привязки к конечным точкам, серединам и пересечениям для повышения точности. Привязка к произвольной точке часто приводит к ошибкам в угле поворота.
- Если линия не прямая, разбейте её на сегменты и выбирайте сегмент, который наиболее точно задаёт направление.
Только после корректного выбора объекта и линии можно переходить к следующему этапу – установке базовой точки и выполнению точного поворота через команду ROTATE.

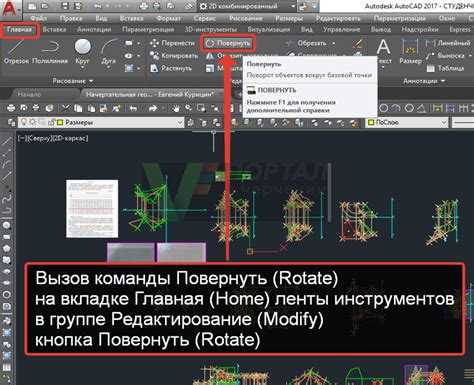

Использование команды ROTATE для установки базовой точки
Команда ROTATE в Автокаде позволяет вращать выбранные объекты вокруг заданной точки. Правильный выбор базовой точки определяет точность совмещения объекта с направляющей линией.
Шаги для установки базовой точки:
- Выберите объект или группу объектов, которые нужно повернуть.
- Введите команду ROTATE и нажмите Enter.
- Укажите базовую точку вращения. Для точного совмещения с линией рекомендуется использовать:
- конечные точки объекта;
- середины отрезков;
- пересечения с направляющей линией.
- При необходимости включите привязки (OSNAP) для автоматического выбора точной координаты.
Рекомендации по выбору базовой точки:
- Для поворота вдоль линии выбирайте точку, которая будет совпадать с одной из точек линии после вращения.
- Если объект имеет симметрию, используйте центр объекта или пересечение осей для предотвращения смещения.
- Избегайте произвольных точек, не связанных с линией, чтобы не нарушить точность угла поворота.
После установки базовой точки можно точно задать угол поворота, используя визуальный контроль или ввод конкретного значения в командной строке.
Определение угла поворота с помощью направляющей линии
Для точного поворота объекта важно определить угол между его текущим положением и направляющей линией. Это обеспечивает совпадение ориентации объекта с требуемым направлением.
Методы определения угла:
- Использование команды ROTATE с визуальной привязкой к линии. После установки базовой точки наведите объект на начальную и конечную точку линии для расчета угла.
- Ввод конкретного значения угла в командной строке. Измерьте угол между объектом и линией через команду MEASUREGEOM или панель свойств.
- Применение вспомогательных объектов, таких как временные отрезки или направляющие линии, для точной привязки ключевых точек.
Рекомендации по повышению точности:
- Используйте привязки к конечным точкам, серединам и пересечениям для автоматического выравнивания.
- Проверяйте угол после поворота через LIST или панель свойств, чтобы убедиться в совпадении с направляющей линией.
- При работе с несколькими объектами задавайте угол через одну направляющую линию, чтобы сохранить одинаковую ориентацию всех элементов.
Применение привязок для точного совмещения объектов
Привязки (OSNAP) позволяют автоматически фиксировать ключевые точки объектов при повороте. Это исключает ручной подбор координат и повышает точность совмещения с направляющей линией.
Основные типы привязок, используемые при повороте:
- Endpoint – привязка к конечной точке линии или отрезка.
- Midpoint – середина отрезка для выравнивания симметричных объектов.
- Intersection – точка пересечения линий для точного совмещения с пересекающимися элементами.
- Perpendicular – обеспечивает правильное ориентирование объекта относительно линии под прямым углом.
Рекомендации по использованию привязок:
- Включайте только необходимые привязки, чтобы избежать случайного захвата посторонних точек.
- Комбинируйте несколько типов привязок для объектов с сложной геометрией.
- Используйте временные направляющие линии с привязкой к ключевым точкам, если базовая линия не имеет точек пересечения с объектом.
Сочетание команды ROTATE с активными привязками обеспечивает точное совмещение объектов и минимизирует риск смещения при повороте.
Проверка ориентации объекта после поворота
После выполнения поворота важно убедиться, что объект точно совпадает с направляющей линией и не смещён. Ошибки могут возникнуть из-за неправильного выбора базовой точки или некорректной привязки.
Методы проверки ориентации:
- Использование команды LIST для отображения угла наклона объекта и координат ключевых точек.
- Включение привязок к конечным точкам и пересечениям для визуальной проверки совмещения с линией.
- Применение временных вспомогательных линий, параллельных направляющей, чтобы оценить совпадение по углу.
Рекомендации по точной проверке:
- Сравнивайте угол объекта с направляющей через панель свойств, особенно при работе с линейными элементами.
- Если объект не совпадает полностью, используйте повторное вращение с уточнённым углом или корректировку через команду MOVE.
- Для групп объектов проверяйте ориентацию каждой ключевой точки, чтобы исключить локальные смещения.
Использование команд ALIGN и ROTATE с несколькими точками
Команды ALIGN и ROTATE позволяют одновременно выравнивать объекты по нескольким контрольным точкам, что обеспечивает точное совпадение с направляющей линией и другими элементами чертежа.
Применение команды ALIGN:
- Выберите объект для выравнивания.
- Укажите как минимум две контрольные точки на объекте и соответствующие точки на направляющей линии или другом объекте.
- Команда автоматически повернёт, переместит и при необходимости масштабирует объект для точного совмещения.
- Рекомендуется использовать для сложных объектов с несколькими ключевыми точками, где одного поворота недостаточно.
Применение команды ROTATE с несколькими точками:
- Выберите базовую точку для вращения, ориентируясь на первую ключевую точку объекта.
- Используйте привязки к конечным точкам и пересечениям для фиксации остальных ключевых точек при повороте.
- Последовательно проверяйте совмещение каждой точки с направляющей линией, корректируя угол при необходимости.
Совмещение ALIGN и ROTATE позволяет одновременно выравнивать сложные объекты и гарантирует точное совпадение нескольких ключевых точек с направляющими элементами чертежа.
Исправление смещений и точная корректировка позиции
После поворота объекта могут возникнуть небольшие смещения из-за округления координат или неточной привязки. Для точной корректировки используют команды MOVE и повторное ROTATE с уточнением ключевых точек.
Методы исправления смещений:
- Выделите объект и активируйте команду MOVE, выбирая точку для привязки к направляющей линии.
- Используйте привязки к конечным точкам, серединам и пересечениям для точного совмещения ключевых элементов.
- Если угол поворота оказался неточным, повторно примените ROTATE с контрольной базовой точкой.
- Для групп объектов проверяйте совмещение каждой контрольной точки, чтобы избежать локальных смещений.
Контроль после корректировки:
| Действие | Цель |
|---|---|
| Проверка через LIST | Уточнение координат и угла наклона объекта |
| Сравнение с направляющей линией | Визуальное подтверждение совпадения ключевых точек |
| Использование временных направляющих линий | Выявление мелких смещений и корректировка позиции |
Применение этих методов позволяет устранить смещения и обеспечить точное совмещение объекта с линией и другими элементами чертежа.
Вопрос-ответ:
Как выбрать правильную базовую точку для поворота объекта по линии в Автокаде?
Базовая точка определяет центр вращения объекта. Обычно её выбирают в логически значимой точке объекта: пересечение осей, угол или середина линии. Для точного совмещения с направляющей линией используйте привязки к конечным точкам, серединам и пересечениям, чтобы объект после поворота точно совпал с линией.
Можно ли повернуть несколько объектов одновременно и сохранить точное выравнивание по линии?
Да, для этого можно использовать команды ROTATE и ALIGN. Сначала выделяют все объекты, затем задают базовую точку и контрольные точки на каждом объекте и на направляющей линии. Команда ALIGN позволяет одновременно повернуть, переместить и выровнять объекты, обеспечивая точное совпадение ключевых точек.
Как определить угол поворота объекта относительно линии без визуального приблизительного выравнивания?
Для точного измерения угла используют команду MEASUREGEOM или панель свойств. Сначала выделяют объект и линию, затем измеряют угол между ними. После этого в командной строке ROTATE вводят рассчитанное значение угла для точного совмещения объекта с направляющей линией.
Что делать, если после поворота объект сместился и не совпадает с направляющей линией?
В этом случае используют команду MOVE с привязками к ключевым точкам линии: конечным точкам, серединам или пересечениям. Если угол поворота был не точным, повторно применяют ROTATE с уточнённой базовой точкой. Для групп объектов проверяют каждую ключевую точку, чтобы избежать локальных смещений.
Какие привязки лучше использовать для точного совмещения объектов с линией?
Наиболее полезны привязки к конечным точкам (Endpoint), серединам отрезков (Midpoint), пересечениям линий (Intersection) и перпендикулярным точкам (Perpendicular). Включайте только нужные привязки, чтобы избежать случайного захвата посторонних точек, и комбинируйте их для объектов с сложной геометрией.
