Магнитола в Opel Astra H фиксируется при помощи заводских защёлок и стандартных креплений, доступ к которым возможен только через специальные монтажные отверстия на передней панели. Для демонтажа потребуется комплект извлекательных ключей в форме U-образных скоб диаметром около 2 мм. Без них снять устройство без повреждений практически невозможно.
Перед началом работ необходимо полностью обесточить автомобиль, сняв клемму с аккумулятора. Это исключит короткое замыкание и сбросит питание системы безопасности. Также важно убедиться, что в замке зажигания нет ключа, так как при подключённой электронике демонтаж может вызвать блокировку штатного дисплея.
Ключи вставляются в четыре монтажных отверстия, расположенные по краям лицевой панели магнитолы. После характерного щелчка скобы разжимают фиксатор, и устройство можно аккуратно вытянуть наружу, удерживая за металлический корпус. Чтобы не повредить проводку, вытаскивать блок нужно медленно, постепенно освобождая разъёмы питания и антенны.

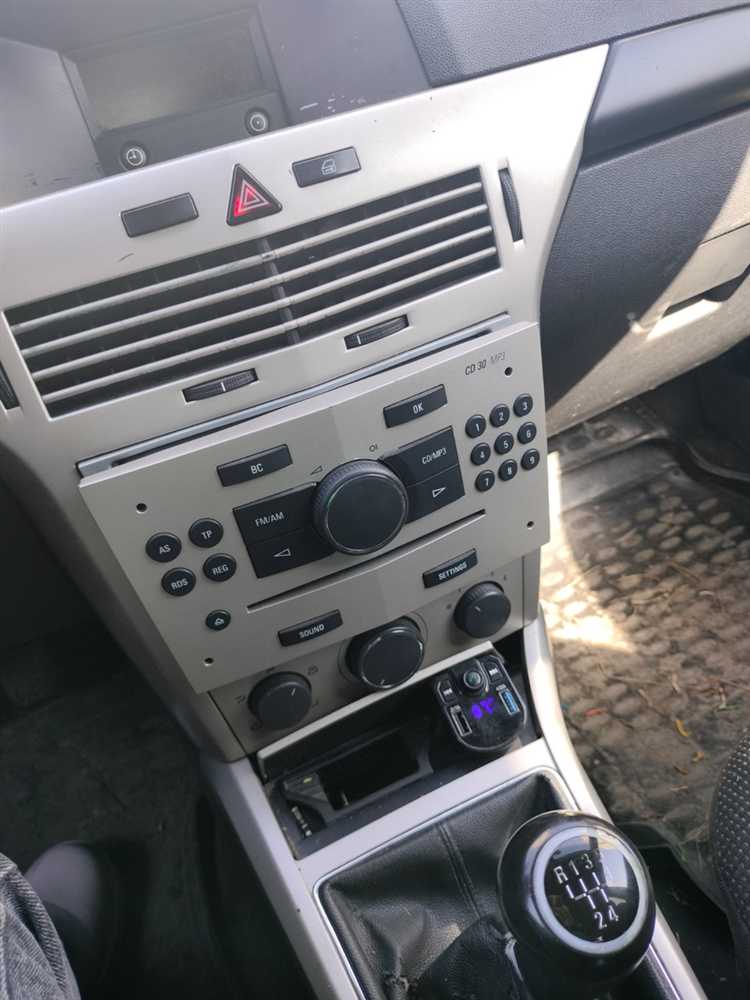

Подготовка инструментов для демонтажа
Для извлечения магнитолы Opel Astra H потребуются четыре металлических ключа-скобы. Они вставляются в специальные пазы на лицевой панели устройства и фиксируются до характерного щелчка. При отсутствии фирменных ключей можно использовать аналогичные U-образные инструменты толщиной около 2 мм и шириной 4–5 мм.
Дополнительно понадобится пластиковая лопатка для аккуратного поддевания облицовочных элементов, чтобы не повредить покрытие панели. Металлические предметы для этой задачи использовать не рекомендуется.
Стоит подготовить крестовую отвертку PH2 для возможного откручивания фиксирующих винтов, а также мягкую ткань или салфетку для защиты декоративных поверхностей при работе инструментом.
Отключение аккумулятора перед началом работ
Инструменты: ключ или торцевая головка на 10 мм, изоляционная лента/колпачок для клеммы, перчатки. Работайте на ровной площадке, ручник затянут.
Выключите зажигание, выньте ключ, откройте капот. Оставьте водительскую дверь приоткрытой, чтобы не заблокироваться после снятия питания. Подождите 5–10 минут, чтобы блоки CAN уснули и не записали ошибку подушек/ABS при обесточивании.
Снимите пластиковую крышку АКБ. Осмотрите клеммы: окислы удалите щеткой, но без воды и агрессивных жидкостей перед отключением.
Память и настройки: после отключения сбросятся время, суточный пробег, автодоводчики стекол. Штатные головные устройства Astra H (CD30/CD70 и др.) обычно привязаны к машине и не требуют вводить код, но пользовательские пресеты исчезнут.
Повторное подключение после работ: установите клемму минус (–) последней: сначала надежно закрепите плюс (+), затем подключите минус. Затяжка без фанатизма: ориентируйтесь на плотную фиксацию без проворачивания (обычно достаточно порядка 5–7 Н·м для хомутов такого типа). После подключения включите зажигание, установите время/дату, проверьте память магнитолы.
Сброс автостеклоподъемников: по очереди поднимите каждое стекло до упора и удерживайте кнопку «вверх» 3–5 секунд. Повторите, если автодовод не заработал с первого раза.
Если нужен доступ к багажнику/замкам: заранее откройте багажник/подготовьте механический ключ; центральный замок без питания не сработает.
При любых следах оплавления проводки, сильной коррозии клемм либо запахе электролита прекратите работы и устраните неисправности до снятия/установки магнитолы.

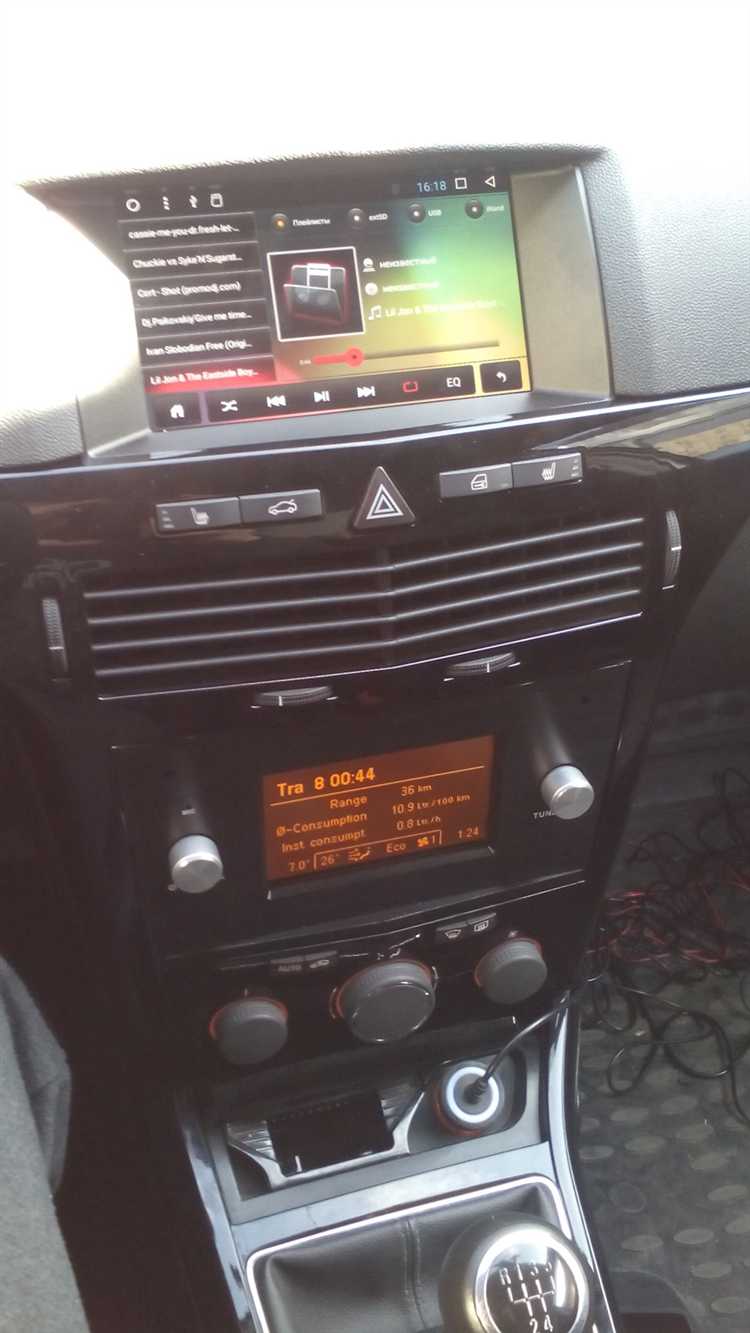

Поиск и использование специальных ключей для снятия
Для демонтажа магнитолы Opel Astra H требуются тонкие металлические ключи в форме U-образных скоб. Они вставляются в узкие прорези на лицевой панели устройства. Без них извлечение невозможно, так как фиксаторы удерживают корпус внутри посадочного места.
Оригинальные ключи можно приобрести в магазинах запчастей Opel или заказать по каталожному номеру CAR RADIO REMOVAL TOOLS 1884161. Допустимо использование качественных аналогов, выпускаемых сторонними производителями. Главное – чтобы толщина металла соответствовала заводскому размеру, иначе фиксаторы не освободятся.
При отсутствии фирменных инструментов допускается изготовление ключей самостоятельно. Для этого подойдет стальная проволока диаметром 2–2,5 мм или плоская пластина шириной около 5 мм. Концы необходимо закруглить и отшлифовать, чтобы не повредить пластиковую рамку.
Ключи вставляют до упора в каждое отверстие и слегка разводят в стороны. Щелчок укажет на освобождение фиксатора. После этого магнитолу можно аккуратно вытянуть, удерживая за корпус, не прилагая чрезмерных усилий.
Извлечение декоративной панели вокруг магнитолы
Поставьте автомобиль на стояночный тормоз, выключите зажигание. Для удобства переведите рычаг КПП в положение, обеспечивающее больше пространства перед центральной консолью. Закройте острые кромки вокруг панели малярной лентой, чтобы не поцарапать пластик.
Используйте пластиковую лопатку или тонкий нейлоновый клин (толщина кромки 0,8–1,0 мм). Начинайте снизу – в зоне кармана/прикуривателя – вводите инструмент на 2–3 мм между панелью и консолью, ощутите упругое сопротивление пружинного фиксатора и отведите его к центру. Держите уже отщёлкнутый участок на дистанционной прокладке (сложенная ткань), чтобы клипса не защёлкнулась обратно.
Продвигайтесь по периметру против часовой стрелки: низ → левая боковина → верх → правая боковина. На Opel Astra H фиксаторы сосредоточены по углам и в серединах боковин; верхние держат сильнее, поэтому при их отщёлкивании упирайтесь ладонью в консоль, а не тяните за тонкие перемычки панели. Если в салоне холодно, прогрейте его до 15–20 °C – холодный пластик легче трескается.
После обхода всего периметра потяните панель на себя на 2–3 см, контролируя направляющие шипы в верхней части. Убедитесь, что за панелью нет подключённых разъёмов (в некоторых исполнениях декоративная рамка объединена с заглушками): при наличии проводов нажмите фиксатор колодки и отсоедините её, не выдёргивая за провод.
Осмотрите гнёзда клипс. Металлические «скобы», оставшиеся в консоли, аккуратно выньте длинногубцами и переставьте в посадочные места панели – устанавливать рамку с «потерянными» клипсами нельзя, иначе появятся люфты и скрипы. Повреждённые клипсы замените аналогами; перед обратной установкой сдуйте пыль и протрите кромки спиртовой салфеткой.
Для обратной сборки совместите направляющие, сначала посадите верхние шипы, затем продвигайтесь вниз, прижимая ладонью в точках расположения клипс до отчётливого щелчка. Проверьте равномерность зазора по периметру (обычно 1–2 мм) и отсутствие «пружинения» углов – это признак недосаженной клипсы.

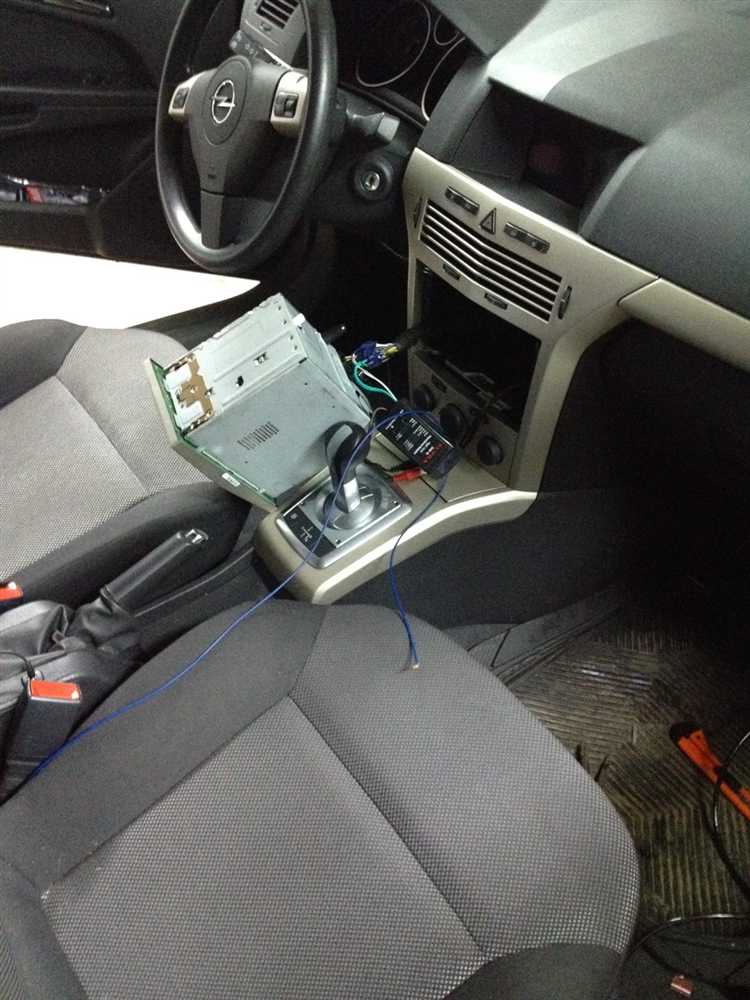

Ослабление фиксаторов и выдвижение устройства
Для снятия магнитолы Opel Astra H необходимо действовать аккуратно, чтобы не повредить пластиковые элементы панели. Фиксаторы расположены по бокам и сверху корпуса устройства.
- Подготовьте инструмент: специальные ключи для магнитолы (обычно U-образные) или узкие металлические стержни.
- Вставьте ключи в боковые отверстия до щелчка. Эти щелчки указывают на разжатие защелок.
- Легким, но уверенным движением вытяните магнитолу на 3–5 см, чтобы получить доступ к разъемам.
- Если устройство не двигается, аккуратно проверните ключи или слегка подденьте корпус пластиковым съемником, избегая излишней силы.
- После частичного выдвижения отключите разъемы питания, антенны и других подключений, удерживая их за коннекторы, а не за провода.
Следите, чтобы фиксаторы не погнулись. После ослабления защелок и отсоединения разъемов магнитола полностью выходит из посадочного места без сопротивления.
- Используйте только подходящие инструменты, чтобы не повредить фиксаторы.
- Не тяните устройство с усилием до полной готовности разъемов.
- Проверяйте положение ключей: неправильный угол вставки может сломать фиксатор.
Отключение разъемов питания и акустики
Перед снятием магнитолы убедитесь, что питание автомобиля полностью отключено, вытащив ключ из замка зажигания и отсоединив клемму «-» аккумулятора. Это предотвращает короткое замыкание и повреждение электроники.
Для доступа к разъемам питания сначала снимите пластиковую рамку и фиксирующие кронштейны магнитолы. Разъемы расположены сзади устройства: основной блок питания обычно имеет черный корпус с маркировкой 12V и предохранителем.
Разъем питания фиксируется защелкой. Чтобы его отсоединить, аккуратно нажмите на защелку и тяните разъем ровно назад, избегая перекоса, который может повредить контактные ножи.
Акустические разъемы подключены по цветам проводов: передние динамики – белый и серый, задние – зеленый и фиолетовый, минусовые провода имеют черную маркировку. Используйте небольшое усилие при отсоединении, удерживая сам разъем, а не провода.
После отключения всех разъемов убедитесь, что они свободно висят и не задевают острые края кузова. Рекомендуется пометить каждый разъем изолентой или маркером для облегчения обратной сборки.
В случае сопротивления при отключении разъема не применяйте силу. Проверьте наличие дополнительной защелки или зажимного элемента – у Opel Astra H они могут быть скрыты внутри пластикового корпуса разъема.

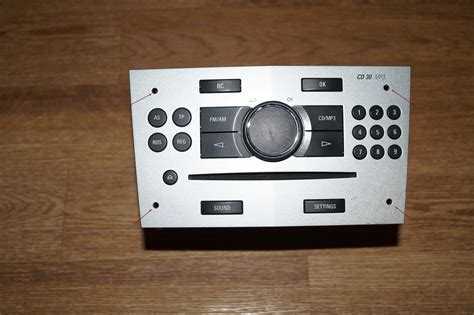

Снятие антенны и дополнительных кабелей
Перед демонтажем магнитолы отключите аккумулятор для предотвращения короткого замыкания. Сначала разберите панели вокруг магнитолы, чтобы получить доступ к задней части устройства.
Для снятия антенны выполните следующие шаги:
- Отсоедините антенное гнездо, аккуратно вращая его против часовой стрелки. Используйте пластиковый инструмент для предотвращения повреждений разъема.
- Если антенна оснащена дополнительным усилителем, отключите питание усилителя перед извлечением кабеля.
- Протяните кабель через панель, следя за тем, чтобы не повредить изоляцию или фиксаторы.
Дополнительные кабели, такие как RCA, USB или разъемы для камеры заднего вида, снимаются по следующему алгоритму:
- Освободите защелки на каждом разъеме, не применяя чрезмерную силу.
- Запоминайте или маркируйте кабели для упрощения повторного подключения.
- Аккуратно вытащите кабели, избегая резких изгибов и натяжений, особенно в местах соединений с металлическими элементами автомобиля.
После снятия всех разъемов убедитесь, что ни один кабель не остался зажатым в панели, чтобы предотвратить повреждение при установке новой магнитолы.

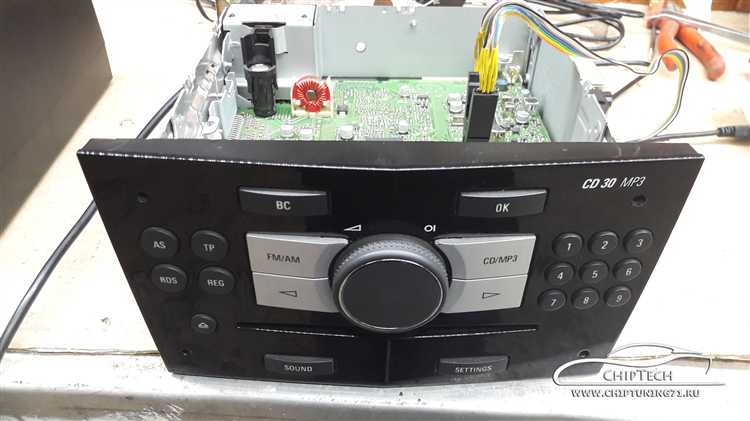

Проверка креплений и окончательное извлечение магнитолы
Перед окончательным извлечением магнитолы убедитесь, что все крепежные винты и клипсы полностью ослаблены. В Opel Astra H стандартно используются четыре торцевых винта размером 5 мм и два боковых фиксатора, которые удерживают магнитолу в панели. Попытка вытянуть устройство при затянутых креплениях может повредить пластиковый корпус и разъемы.
Для проверки креплений аккуратно потяните магнитолу на себя с небольшой амплитудой. Если есть сопротивление, локализуйте его: чаще всего блокируется боковой фиксатор или задний винт. Используйте пластиковую монтажную лопатку, чтобы отжать боковые защелки, не оставляя следов на декоративной панели.
После освобождения всех креплений аккуратно вытяните магнитолу, удерживая ее параллельно панели. Резкие рывки недопустимы: они могут повредить разъемы питания и антенный кабель. Для удобства можно слегка наклонить прибор, освобождая верхний край от паза.
При окончательном извлечении отсоедините разъемы питания, аудиовыхода и антенны поочередно. Каждый раз проверяйте наличие фиксирующей защелки на разъеме и нажимайте на нее перед отсоединением. После извлечения магнитолу можно разместить на мягкой поверхности, чтобы исключить повреждения кнопок и экрана.
После демонтажа рекомендуется осмотреть крепления панели и клипсы. Если они деформированы или имеют трещины, замените их перед установкой новой магнитолы. Это обеспечит надежное закрепление и предотвращение скрипа при движении автомобиля.
Вопрос-ответ:
Как правильно подготовить Opel Astra H к снятию магнитолы?
Перед началом работы следует отключить аккумулятор, чтобы исключить риск короткого замыкания. Также рекомендуется снять декоративные панели вокруг магнитолы, чтобы получить доступ к крепежным элементам. Использование пластиковых инструментов поможет избежать повреждения облицовки салона.
Какие инструменты понадобятся для снятия магнитолы?
Для работы обычно достаточно стандартного набора ключей и отверток. Кроме того, потребуется специальный съемник для магнитол Opel, который позволяет аккуратно вытащить устройство, не деформируя корпус и не оставляя следов на панели. Наличие фонарика облегчит поиск крепежа в труднодоступных местах.
Можно ли снять магнитолу самостоятельно без риска повредить проводку?
Да, если следовать последовательности действий и использовать правильные инструменты. Перед извлечением устройства следует аккуратно отсоединить разъемы питания и антенны. Не рекомендуется тянуть за провода — лучше освободить их с помощью фиксаторов или легкого нажатия на защелки разъемов.
Что делать, если магнитола застряла и не выходит из панели?
Если устройство не поддается обычным съемным инструментам, не стоит применять силу. Можно проверить, не остались ли скрытые винты или защелки. Иногда помогает аккуратное перемещение съемника по направлению крепежа. В крайнем случае, лучше обратиться к инструкции производителя или к специалисту, чтобы не повредить панель и внутренние элементы.
