Бегущая строка применяется для отображения динамических сообщений: объявления, реклама, уведомления. Её можно реализовать как для экранов на светодиодных модулях, так и в цифровом виде на компьютере или веб-странице. Конструкция и способ реализации зависят от поставленных задач: от компактного табло для комнаты до уличной панели с высокой яркостью.
Для создания физической бегущей строки потребуется набор светодиодных матриц, контроллер и блок питания. Контроллер отвечает за обработку текста и его прокрутку, а блок питания подбирается в зависимости от количества светодиодов и их энергопотребления. При самостоятельной сборке стоит учитывать, что каждая матрица имеет определённое разрешение, и чем выше плотность светодиодов, тем чётче будет текст.
Программная реализация более доступна: строку можно добавить на веб-сайт с помощью HTML и CSS или встроить в презентацию. Такой вариант не требует дополнительных компонентов, но даёт возможность контролировать скорость движения текста, направление и оформление.
Перед началом работы важно определиться с целью: требуется ли простая декоративная строка для домашних условий или полнофункциональное табло, способное работать на улице. Это повлияет на выбор оборудования, программного обеспечения и способа реализации.
Определение требований: длина текста, скорость, направление, среда применения
Длина текста. Посчитайте символы и ширину шрифта. Для однострочного экрана шириной W пикселей и моношрифта шириной g пикселей окно видимости равно N = ⌊W / g⌋. Время одного полного цикла прокрутки: T = g · (L + N) / v, где L – длина сообщения в символах, v – скорость в пикселях/с. Пример: W=128, g=6, L=80, v=120 ⇒ T ≈ 6·(80+21)/120 ≈ 5,1 с. Если T выходит больше 8–10 с, сократите текст или разбейте на блоки.
Скорость. Для чтения с 1–3 м используйте 80–140 px/с или 2–4 симв/с при g=6–8 px. Для витрин у тротуара с проходящим потоком – 140–180 px/с. Добавляйте краткую паузу после каждой фразы: 300–700 мс. Проверяйте на реальной дистанции: если взгляд «догоняет» слово – ускорьте на 10–15%; если возникает пропуск первых букв – замедлите на 10% и увеличьте ведущий пробел.
Направление. Для русского и латиницы базовое направление – слева направо. Справа налево применяйте только при установке у потока, идущего справа налево относительно экрана. Вертикальный скролл оправдан на узких экранах (ширина < 16 символов) и коротких сообщениях. Избегайте «пилообразных» эффектов: не меняйте направление в пределах одной фразы, лучше разделяйте сообщения паузой.
Среда применения. В помещении достаточно шрифта высотой 12–18 px при дистанции 1–3 м; на витрине у улицы – 18–24 px. Рекомендованный диапазон яркости: внутри – 200–400 кд/м², у окна в дневное время – 400–800 кд/м², под прямым солнцем – до 1000–1500 кд/м² с автодиммированием по датчику освещённости. Подбирайте контраст: светлые буквы на тёмном фоне читаются стабильнее при бликах.
Кодировка и шрифт. Для кириллицы используйте шрифты с полным набором знаков и одинаковой шириной глифа по горизонтали (моно): упрощает расчёты и исключает «скачки» скорости. Включайте в пакет прошивки только нужные диапазоны Unicode, чтобы не расходовать память. Резервируйте 10–15% длины под пробелы, разделители и пиктограммы.
Ограничения железа. При аппаратной прокрутке память кадра ≈ (W·H)/8 байт для монохрома; текстовый буфер держите не меньше L+N символов. Если микроконтроллер слабый, уменьшайте высоту шрифта или переходите на прокрутку по предвычисленным колонкам, чтобы держать стабильные v без пропусков кадров.

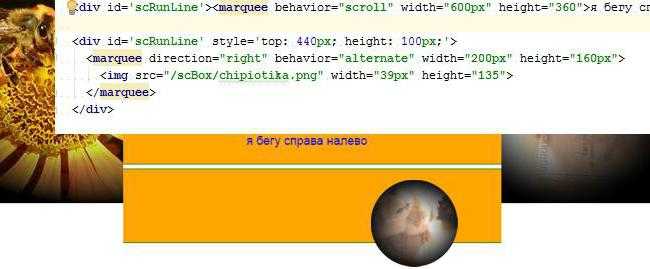

Веб-вариант: разметка HTML, анимация CSS, управление скоростью на JavaScript
HTML-структура: одна обёртка с классом marquee и внутри элемент с классом marquee__content, например: контейнер – для обрезки (overflow:hidden), контент – для анимации (display:inline-block; white-space:nowrap). Рекомендуется добавить контролы: <input type=»range»> для скорости и кнопки «пауза/воспроизведение». Для доступности у контейнера можно указать aria-live только если текст действительно динамический; иначе держите его статичным и добавьте отдельный контрол для включения озвучивания.
Критичные CSS-свойства (точные рекомендации): для анимации используйте трансформацию: transform: translateX(…), а не left/top. У контента задайте display:inline-block; white-space:nowrap; will-change:transform; animation-timing-function: linear; animation-iteration-count: infinite;. Пример параметров: animation: marquee var(—duration)s linear infinite;. Для плавности у больших строк ставьте will-change: transform и backface-visibility: hidden.
Формула длительности анимации: используйте точный расчёт в секундах: durationSec = (contentWidth + containerWidth) / speedPxPerSec. Пример: при contentWidth = 1200px, containerWidth = 300px, speed = 100 px/s – duration = (1200+300)/100 = 15s. Так исключается «подскакивание» и удаётся ровная бесшовная прокрутка.
JS-алгоритм для управления скоростью (шаги): 1) при инициализации измерьте ширины через getBoundingClientRect(); 2) вычислите длительность по формуле выше; 3) установите CSS-переменную: el.style.setProperty(‘—duration’, duration.toFixed(2)); 4) при изменении ползунка скорости пересчитайте и обновите переменную; 5) при ресайзе окна пересчитывайте, но с дебаунсом 150–250мс; 6) если contentWidth < containerWidth, клонируйте контент (дубликат пометить aria-hidden) и используйте ширину одного блока для расчёта, чтобы избежать пустого промежутка.
Конкретные значения и ограничения: по умолчанию ставьте speed = 100 px/s, минимально допустимо 20 px/s, максимально полезно 500 px/s. При вводе пользователем показывайте скорость как число в px/s и переведите в удобный формат (м/мин не нужно). В UX: добавьте шаг ползунка step=5 и кнопку «Вернуть по умолчанию».
Пауза и взаимодействие: при наведении и при фокусе внутри контейнера ставьте animation-play-state: paused, чтобы пользователь мог прочитать строку. Для клавиатурной навигации добавьте tabindex=»0″ на контейнер и слушатель keydown для клавиш пробел/Enter – переключать паузу.
Учет настроек пользователя и производительность: добавьте правило @media (prefers-reduced-motion: reduce) – отменять анимацию и показывать статический текст. Для производительности используйте transform, избегайте frequent layout reads (читаем ширины один раз при событии, не в цикле) и используйте requestAnimationFrame при анимациях, требующих синхронизации с JS. Для мобильных устройств тестируйте при 60 и 120 FPS; если наблюдаются просадки, уменьшите частоту пересчётов и выключите will-change после инициализации.
Резюме внедрения – минимальный набор: контейнер с overflow:hidden, контент inline-block, CSS-анимация по translateX с параметром —duration, JS-измерение ширин и вычисление длительности по формуле, ползунок скорости с ограничением 20–500 px/s, пауза по hover/focus и поддержка prefers-reduced-motion. Следуйте этим конкретным шагам – получите плавную, управляемую и доступную бегущую строку.
Аппаратный вариант: выбор LED-ленты/матрицы, Arduino, блок питания и сборка
Для аппаратной бегущей строки чаще всего используют адресные LED-ленты типа WS2812B или светодиодные матрицы MAX7219. Лента позволяет собирать строки любой длины, а матрица удобна при необходимости отображения компактных символов фиксированного размера.
В качестве контроллера подходит Arduino Uno или Arduino Nano. Nano компактнее и удобен для стационарной установки, Uno проще для отладки. Для работы с длинной лентой важен достаточный объём оперативной памяти, поэтому при больших проектах лучше рассмотреть Arduino Mega.
Блок питания подбирается по току: каждый светодиод WS2812B потребляет до 60 мА при максимальной яркости белого. Например, для ленты из 100 светодиодов потребуется источник на 6 А при 5 В. Для матриц MAX7219 достаточно 1 А при 5 В на несколько модулей.
Сборка включает подключение ленты или матрицы к пину данных контроллера через резистор 330 Ом, добавление конденсатора 1000 мкФ на линии питания и обеспечение надёжного соединения проводов. Контроллер подключается к компьютеру для загрузки скетча, где задаются скорость, направление и текст бегущей строки.
Для устойчивой работы длинных лент питание следует подавать не только с начала, но и через каждые 2–3 метра. Это исключает падение напряжения и снижение яркости.
Отображение кириллицы: подбор шрифта, кодировка, генерация битмап-глифов
Следующий шаг – определение кодировки текста. Для микроконтроллеров и LED-матриц рекомендуется использовать UTF-8 с конвертацией в массивы байтов, соответствующие каждой букве. Это позволяет избежать искажений и поддерживать все буквы русского алфавита, включая ё и специальные знаки.
Генерация битмап-глифов выполняется из выбранного шрифта и размера. Обычно применяются размеры 8×8, 8×16 или 16×16 пикселей:
- Использование специализированных утилит для конвертации TrueType шрифтов в массивы пикселей, таких как FontCreator или LCDF Font Generator.
- Ручная генерация для нестандартных символов с помощью графических редакторов и последующая запись их в массивы.
- Оптимизация битмапов для экономии памяти: удаление пустых столбцов и строк, объединение повторяющихся символов.
При работе с LED-матрицами важно согласование размера шрифта с количеством пикселей на дисплее. Для строк шириной 32 пикселя и высотой 8 пикселей подходят 5×7 или 6×8 глифы. Для больших панелей лучше использовать 8×16 или 16×16, чтобы символы оставались читаемыми с расстояния.
В итоге правильный подбор шрифта, точная кодировка и аккуратная генерация битмап-глифов обеспечивают четкое и стабильное отображение кириллического текста на бегущей строке. Это исключает мерцание, сжатие или потерю символов, гарантируя полноценное отображение всех букв русского алфавита.
Обновление контента: кнопки, ИК-пульт, BLE/Wi-Fi веб-панель
Для простого обновления текста на бегущей строке можно использовать физические кнопки на контроллере. Обычно достаточно двух кнопок: одна для переключения режима редактирования, другая – для подтверждения изменений. При нажатии кнопки контроллер переключается в режим ввода нового текста, который хранится в EEPROM для сохранения после выключения питания.
ИК-пульт расширяет возможности управления без физического доступа к панели. Контроллер должен поддерживать прием стандартного протокола, например NEC или RC5. Каждой кнопке пульта можно назначить определенное действие: обновление текста, изменение скорости, пауза или запуск анимации. Для надежной работы дистанционного управления важно разместить ИК-приемник с прямой видимостью и минимальными препятствиями.
BLE- или Wi-Fi-модули позволяют обновлять контент через смартфон или веб-панель. Для BLE чаще используют протоколы GATT, где каждая характеристика соответствует отдельной функции строки: текст, скорость, направление. В случае Wi-Fi создается веб-интерфейс с формой ввода текста и кнопками управления. Контроллер получает данные через HTTP или WebSocket и применяет их мгновенно. Для безопасности рекомендуется ограничить доступ паролем и включить проверку длины текста, чтобы избежать ошибок отображения.
При проектировании интерфейса обновления важно предусмотреть обработку ошибок: пустой текст, недопустимые символы, превышение допустимой длины. Встроенная проверка на стороне микроконтроллера предотвращает сбои и позволяет сохранить корректный контент при повторных обновлениях.
Для комбинированного подхода физические кнопки могут служить для базового управления, ИК-пульт – для быстрого дистанционного редактирования, а BLE/Wi-Fi панель – для комплексного управления и интеграции с другими устройствами. Такой подход обеспечивает удобство, гибкость и надежность обновления текста на бегущей строке.
Настройка движения: калибровка таймеров, частота кадров, антидребезг, тестирование
Для плавного движения текста необходимо правильно калибровать таймеры контроллера. На Arduino рекомендуется использовать функцию millis() для отслеживания времени и обновления состояния матрицы каждые 50–100 мс, что соответствует скорости прокрутки 5–10 символов в секунду при стандартной 8×8 LED-матрице.
Частота кадров напрямую влияет на визуальное восприятие. Для LED-ленты с адресуемыми диодами оптимальна частота обновления 60–120 Гц. Ниже 60 Гц появляются заметные мерцания, выше 120 Гц ресурс контроллера расходуется неоправданно.
Для борьбы с дребезгом сигналов кнопок и датчиков применяют антидребезг программно: фильтрация изменений состояния в течение 20–50 мс, либо аппаратно через конденсатор 100–220 нФ и подтягивающий резистор 10 кОм.
Тестирование движения выполняется поэтапно: сначала проверяется обновление одного символа на матрице, затем строка текста, после чего измеряется фактическая скорость с помощью секундомера. Любые задержки или рассинхронизация фиксируются и корректируются в таймере, что позволяет достичь равномерного и непрерывного скроллинга без дерганий.
Вопрос-ответ:
Какие варианты дисплея лучше использовать для домашней бегущей строки?
Для домашних проектов чаще всего выбирают LED-ленты или матрицы. LED-ленты удобны для простых сообщений и компактных конструкций, они легко программируются через контроллеры вроде Arduino. Матрицы позволяют отображать больше текста и графики, но требуют более точной схемотехники и стабильного питания. При выборе важно учитывать размер, яркость и плотность пикселей.
Как правильно настроить скорость движения текста?
Скорость текста зависит от частоты обновления дисплея и задержки между сдвигами символов. На Arduino это регулируется через таймеры и функцию задержки в миллисекундах. Для LED-матриц оптимальная скорость — 50–150 миллисекунд на шаг сдвига, но можно корректировать в зависимости от длины текста и желаемой читаемости. После настройки полезно протестировать бегущую строку на разном тексте и убедиться, что буквы не дергаются и читаются легко.
Можно ли обновлять текст с помощью телефона без проводов?
Да, есть несколько способов беспроводного обновления текста. Один из простых вариантов — использовать Bluetooth-модуль, подключенный к Arduino, чтобы отправлять команды с телефона через специальное приложение. Более сложный вариант — Wi-Fi контроллеры, которые открывают веб-панель для редактирования сообщений из браузера. Важно правильно настроить соединение и защиту от случайного отключения или сбоев.
Как отобразить кириллицу на LED-матрице?
Большинство LED-библиотек для Arduino работают с латиницей по умолчанию, поэтому кириллицу нужно добавлять вручную через битмап-глифы. Процесс включает выбор шрифта, преобразование каждой буквы в массив пикселей и сохранение этих массивов в коде. Некоторые библиотеки уже содержат готовые наборы кириллических символов, что значительно упрощает задачу. После добавления символов важно проверить читаемость и корректность отображения всех букв.
Как правильно выбрать блок питания для бегущей строки?
Блок питания нужно подбирать с запасом по мощности: суммарная потребляемая мощность всех светодиодов и контроллера плюс 20–30% для стабильной работы. Например, если LED-лента потребляет 2 А при 5 В, лучше использовать блок питания на 2,5–3 А. Для больших матриц важно учитывать ток на каждом ряду, чтобы избежать падения напряжения и мерцания. Стабильное питание предотвращает перегрев элементов и сбои в работе дисплея.
Какой способ управления бегущей строкой удобнее для дома: кнопки, ИК-пульт или веб-панель?
Выбор способа управления зависит от частоты обновления текста и удобства взаимодействия. Если бегущая строка нужна только для редких изменений, достаточно кнопок на корпусе: они просты в подключении и не требуют дополнительных устройств. ИК-пульт подходит для дистанционного управления, когда устройство находится вне досягаемости рук, например, на стене. Для регулярного изменения текста и более сложных настроек оптимальна веб-панель через BLE или Wi-Fi: она позволяет вводить длинные сообщения, менять скорость и шрифты без физического контакта с устройством. Такой подход особенно удобен, если требуется быстро переключать контент или управлять несколькими строками одновременно.
