Для точной печати чертежей в AutoCAD важно правильно подключить и настроить принтер. Процесс включает установку драйвера, добавление устройства в AutoCAD и корректную настройку параметров печати под конкретный формат бумаги и разрешение.
Проверка совместимости принтера с AutoCAD
Перед подключением принтера к AutoCAD необходимо убедиться, что модель поддерживается программой. На официальном сайте Autodesk представлен список сертифицированных принтеров, включая лазерные и струйные устройства, а также плоттеры для больших форматов. Использование несертифицированного оборудования может привести к искажению линий, слоев и масштабов чертежа.
Совместимость также определяется версией AutoCAD. Принтер, корректно работающий в AutoCAD 2020, может не полностью поддерживаться в более ранних релизах. Для точной проверки рекомендуется открыть «Диспетчер печати» и выбрать модель принтера в разделе «Добавить устройство». Если устройство отображается корректно и доступны все стандартные форматы бумаги, совместимость подтверждается.
Дополнительно важно проверить поддержку форматов PPD или драйверов Windows. AutoCAD требует драйверы с возможностью настройки плотности линий, масштабирования и цветовых слоев. Для плоттеров следует убедиться, что установлены драйверы HPGL или PostScript, а для струйных принтеров – драйверы с поддержкой растровой печати высокого разрешения.
| Тип принтера | Поддержка AutoCAD | Рекомендации |
|---|---|---|
| Лазерный A4/A3 | Да | Устанавливать драйвер с поддержкой PostScript для точного масштаба |
| Струйный A3 | Да | Использовать драйвер с высоким разрешением и настройкой плотности линий |
| Плоттер A0-A1 | Да | Обязательно драйвер HPGL или PostScript, проверка формата бумаги в AutoCAD |
| Старые принтеры без PPD | Ограничено | Рекомендуется использовать виртуальный принтер PDF для тестовой печати |
Установка драйвера принтера на компьютер
Для корректной работы принтера с AutoCAD необходимо установить актуальный драйвер, предоставленный производителем. Драйвер обеспечивает правильную интерпретацию линий, слоев и масштабов чертежа при печати.
Процесс установки включает несколько шагов:
- Скачайте драйвер с официального сайта производителя, убедившись в совместимости с вашей версией Windows и AutoCAD.
- Запустите установочный файл и следуйте инструкциям мастера установки, выбирая полный пакет драйвера для поддержки всех функций печати.
- После завершения установки перезагрузите компьютер, чтобы система зарегистрировала новое устройство.
- Откройте «Устройства и принтеры» в Windows и убедитесь, что принтер отображается в списке подключенных устройств.
- При необходимости обновите драйвер через «Свойства принтера», выбрав последнюю версию для корректной работы с цветами и масштабами.
Открытие настроек печати в AutoCAD
Чтобы открыть настройки печати:
1. В главном меню выберите вкладку Файл → Печать или используйте команду PLOT в командной строке.

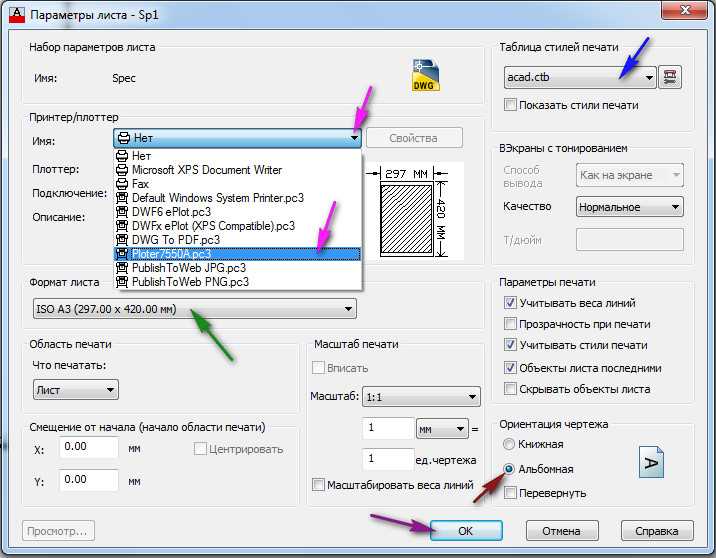

2. В появившемся окне в разделе Принтер/Плоттер откройте список доступных устройств. Здесь можно выбрать уже установленный принтер или добавить новое устройство.
3. В разделе Размер бумаги задайте точный формат листа, соответствующий чертежу. AutoCAD поддерживает стандартные размеры от A4 до A0, а также пользовательские размеры.
После открытия настроек печати становится доступным полный контроль над параметрами чертежа, что позволяет подготовить файл к точной печати на любом совместимом устройстве.
Добавление нового принтера в список устройств AutoCAD
После установки драйвера необходимо добавить принтер в AutoCAD, чтобы он появился в списке доступных устройств для печати. Это позволяет задавать индивидуальные параметры для каждого проекта.
Процесс добавления нового принтера выполняется через диалоговое окно Печать:
1. В командной строке введите PLOT и нажмите Enter.
2. В разделе Принтер/Плоттер нажмите кнопку Добавить принтер или Настроить.
3. Выберите тип устройства: физический принтер или виртуальный PDF-принтер для тестовой печати.
4. Укажите путь к драйверу, если AutoCAD не обнаружил его автоматически, и задайте имя принтера, чтобы легко идентифицировать устройство в списке.
5. Проверьте доступность форматов бумаги и функциональных опций, таких как цветные слои, масштабирование и плотность линий, затем сохраните настройки.
После добавления новый принтер становится доступным для всех последующих проектов, и его параметры можно использовать повторно, создавая шаблоны печати для разных форматов и типов чертежей.
Настройка параметров печати для конкретного чертежа
После добавления принтера в AutoCAD необходимо задать параметры печати, соответствующие конкретному проекту. Правильная настройка гарантирует точное соответствие линий, слоев и размеров на бумаге.
Ключевые шаги настройки:
- Выберите принтер из списка устройств в окне Печать.
- Установите формат бумаги, соответствующий чертежу (например, A3 для архитектурных планов или A0 для инженерных схем).
- Определите ориентацию листа: книжная или альбомная, в зависимости от пропорций чертежа.
- Настройте масштаб печати. Для точного соответствия используйте параметр масштаб 1:1 или укажите конкретный коэффициент масштабирования.
- Проверьте цветовую схему и плотность линий. Для чертежей с цветными слоями включите опцию цветная печать, для технических чертежей – черно-белая с различной толщиной линий.
- Сохраните настройки как шаблон, чтобы использовать их повторно для аналогичных проектов.
Эти параметры позволяют подготовить чертеж к печати с точным масштабом и корректным отображением всех элементов, минимизируя вероятность ошибок на бумажном экземпляре.
Сохранение шаблона принтера для повторного использования
Порядок сохранения шаблона:
1. В окне Печать после выбора принтера и задания всех параметров нажмите кнопку Сохранить настройки или Сохранить как шаблон.
2. Укажите имя шаблона, которое легко идентифицировать, например, A3_Архитектура или A0_Инженерный.
3. Выберите место хранения шаблона, желательно в папке проекта или в общей директории, чтобы его могли использовать другие сотрудники.
4. При необходимости отметьте опции, включающие слои, цветовые схемы и масштаб, чтобы шаблон полностью воспроизводил настройки печати.
После сохранения шаблон автоматически появляется в списке доступных конфигураций при следующей печати. Использование шаблонов снижает вероятность ошибок и позволяет быстро подготовить чертежи к печати без повторного ввода всех параметров.
Пошаговая проверка:
1. Выберите тестовый участок чертежа с ключевыми элементами, включая линии разной толщины, размеры и подписи.
2. В окне Печать выберите опцию Предварительный просмотр, чтобы проверить масштаб и расположение элементов на листе.
3. Напечатайте тестовый лист на выбранном принтере или плоттере, используя установленный шаблон, если он был создан.
4. Проверьте точность линий, соответствие слоев, правильность цвета и читаемость текста. Для больших форматов рекомендуется использовать черновую бумагу, чтобы сократить расход материалов.
5. При выявлении ошибок скорректируйте масштаб, ориентацию листа или параметры слоев и повторите тестовую печать до достижения требуемого качества.
Вопрос-ответ:
Как узнать, совместим ли мой принтер с AutoCAD?
Для проверки совместимости принтера откройте список поддерживаемых устройств на сайте Autodesk или в документации к вашей версии AutoCAD. Обратите внимание на поддержку драйверов PostScript или HPGL для плоттеров, а также растровых драйверов высокого разрешения для струйных устройств. Если принтер не отображается автоматически в окне «Печать», возможно, потребуется установка обновленного драйвера от производителя.
Можно ли использовать один шаблон печати для разных форматов чертежей?
Шаблон можно применять для чертежей с одинаковыми параметрами бумаги и масштабом. Для форматов с другими размерами или ориентацией листа рекомендуется создать отдельный шаблон, чтобы линии и подписи сохраняли точные пропорции и не обрезались при печати.
Что делать, если после добавления принтера чертежи печатаются с искажением масштаба?
Сначала проверьте параметры масштаба в окне печати и убедитесь, что выбран вариант 1:1 или задан правильный коэффициент. Также проверьте ориентацию листа и соответствие формата бумаги. При необходимости пересоздайте шаблон печати с корректными настройками и выполните тестовый вывод на черновой бумаге.
Как выполнить тестовую печать, чтобы убедиться в правильности слоев и цвета?
Выберите участок чертежа с разными типами линий, цветами и размерами текста. Включите предварительный просмотр, чтобы проверить расположение элементов на листе. Напечатайте тестовый лист на принтере или плоттере и проверьте читаемость текста, цветовую схему и плотность линий. При необходимости скорректируйте настройки и повторите тестовую печать.
