В AutoCAD полилинии представляют собой сложные объекты, состоящие из последовательности сегментов, и часто требуется добавить новую точку для корректировки формы или привязки к другим элементам. Прямое редактирование вершин полилинии позволяет точно контролировать геометрию и обеспечивает удобство дальнейшей работы с чертежом.
Процесс добавления точки выполняется через команду PEDIT или через контекстное меню полилинии. После выбора объекта пользователь может указать конкретное место вставки вершины, используя координаты, привязку к объектам (OSNAP) или деление сегмента на равные части. Это обеспечивает точность до сотых долей единицы чертежа.
Добавление точек на полилинии полезно при создании сложных контуров, трассировке инженерных сетей и подготовке объектов для дальнейшей обработки, например, при расчете площадей или формировании деталей для станков с ЧПУ. Правильная вставка вершины минимизирует необходимость последующих корректировок и снижает риск ошибок при измерениях.
Перед началом работы рекомендуется проверить свойства полилинии: тип, ширину сегментов и замкнутость. Эти параметры влияют на результат добавления точки и поведение объекта при изменении формы. Использование точной привязки к сетке или существующим точкам ускоряет процесс и гарантирует соответствие проектным требованиям.

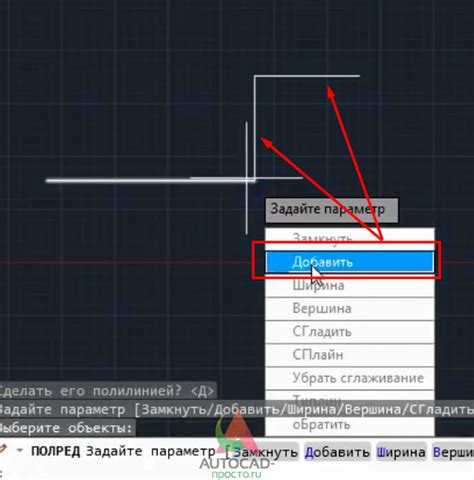

Как добавить точку на полилинии в Автокаде
Выберите полилинию, к которой требуется добавить точку. Для точного позиционирования используйте привязку к объектам (OSNAP), чтобы указать нужное место на сегменте.
Запустите команду PEDIT, выберите полилинию и подтвердите её редактирование. В появившемся списке команд выберите опцию «Разделить» (SPLIT) или «Добавить вершину» (Insert Vertex), в зависимости от версии Автокада.
Укажите точку вставки на выбранном сегменте. Если требуется равномерное деление, используйте команду DIVIDE, указав количество делений, чтобы на полилинии появились равные промежуточные точки.
После добавления точки убедитесь, что она корректно отображается и является отдельной вершиной полилинии. При необходимости скорректируйте положение с помощью точной привязки или координат.
Сохраните изменения полилинии, завершив команду PEDIT, чтобы новая вершина стала частью объекта и участвовала в последующих редактированиях и измерениях.
Выбор полилинии для добавления точки
Для добавления точки необходимо сначала точно определить полилинию, в которой будет произведено изменение. Используйте команду PEDIT или инструмент выделения объектов. При наведении курсора убедитесь, что полилиния подсвечивается, это подтверждает правильность выбора.
Если на чертеже несколько пересекающихся полилиний, применяйте фильтры выбора по типу объекта или слою. Это исключает случайное добавление точки в другой элемент. В командной строке можно указать ALL для выбора всех полилиний на слое или вручную щелкнуть на нужной линии.
Для полилиний с дугами и сложными сегментами рекомендуется включить режим GRIP, чтобы видеть контрольные точки. Это позволяет точно определить сегмент, где точка будет вставлена, и избежать смещения существующих узлов.
После выбора полилинии убедитесь, что она не заблокирована и не находится на слое с ограничением редактирования. Только в активном и разблокированном состоянии полилиния допускает добавление новых вершин без изменения геометрии других сегментов.
Использование команды PEDIT для редактирования полилинии
Команда PEDIT в AutoCAD предназначена для редактирования полилиний, включая добавление новых вершин, изменение формы сегментов и объединение линий в полилинию. Для работы с полилинией необходимо выбрать объект и перейти в режим редактирования.
Алгоритм добавления точки через PEDIT:
- Вызовите команду PEDIT через строку команд или меню редактирования.
- Выберите полилинию, которую требуется изменить.
- После выбора объекта AutoCAD предложит дополнительные опции. Выберите Edit vertex (редактирование вершин).
- Используйте команды Next и Previous для навигации по существующим вершинам.
- Для добавления новой вершины используйте команду Insert, затем укажите координаты точки или кликните мышью на нужном месте сегмента.
- После добавления точки завершите редактирование командой Exit или нажмите Enter для выхода из режима PEDIT.
Дополнительные возможности PEDIT:
- Объединение нескольких линий в одну полилинию с помощью опции Join.
- Изменение типа сегментов между вершинами (например, на дугу) через Fit или Spline.
- Удаление ненужных вершин командой Delete.
- Проверка и исправление самопересечений полилинии с помощью Close и Undo.
Использование PEDIT позволяет точно контролировать положение каждой вершины, что особенно важно при добавлении точек для разметки, соединения сегментов и подготовки полилинии к дальнейшему редактированию.
Добавление вершин через инструмент «Добавить узел»
Инструмент «Добавить узел» позволяет вставлять новые вершины в существующую полилинию без необходимости разрыва сегментов. Для активации команды введите PEDIT, выберите полилинию и в появившемся меню используйте опцию «Добавить узел».
После выбора команды курсор изменится, позволяя указать точку на отрезке полилинии, где требуется новая вершина. Точка вставляется точно в указанное место, разделяя сегмент на два. Это обеспечивает сохранение геометрии полилинии и точное размещение узлов.
При работе с кривыми или сложными полилиниями рекомендуется включить режим «Привязка к объектам», чтобы вершина вставлялась в точное положение на сегменте. Новый узел автоматически становится частью полилинии и может быть далее перемещен или использован для изменения формы.
Использование «Добавить узел» особенно удобно при необходимости точного деления сегментов или подготовке полилинии к дальнейшей обработке, например, при редактировании контуров или создании соединений между элементами.
Ввод координат точки вручную на полилинии
Для точного добавления точки на полилинии в AutoCAD можно использовать прямой ввод координат. Сначала активируйте команду редактирования полилинии через PEDIT или выберите инструмент «Добавить узел».
После активации команды AutoCAD запросит указать точку. В поле ввода можно задать координаты в формате X,Y или X,Y,Z, если используется 3D. Например, ввод «120,75» разместит вершину на пересечении X=120 и Y=75 единиц.
Если известны смещения относительно текущей точки, допустим ввод «@30,50» добавит точку на 30 единиц по X и 50 по Y относительно последней вершины полилинии.
Для контроля точности рекомендуется включить объектную привязку (OSNAP) и задать режим отображения координат в строке состояния. Это позволяет избежать смещений при ручном вводе.
После ввода координат подтвердите действие клавишей Enter. Новая вершина появится на полилинии точно в указанной позиции без необходимости перемещать её вручную.
Проверка положения новой точки на полилинии
После добавления точки важно убедиться, что она расположена точно на требуемом участке полилинии. Для этого выберите полилинию и активируйте команду STRETCH или GRIPS. Все узлы полилинии отобразятся синими квадратиками, среди которых новая точка должна быть видна.
Проверяйте координаты точки через командную строку: выделите точку и введите команду ID. Автокад отобразит точные X, Y и Z координаты, которые можно сравнить с требуемыми значениями.
Использование привязок (OSNAP) позволяет визуально проверить точное положение. Включите привязку к узлам, серединам или контурам, чтобы убедиться, что точка совпадает с нужной частью полилинии.
Если требуется, переместите точку вручную с помощью команды MOVE, задав точные координаты или привязку к существующим объектам. После корректировки снова проверьте координаты и привязку.
Для полилиний с кривыми сегментами можно использовать команду PEDIT → SPLINE и проверить, что точка находится на кривой, не нарушая геометрию сегмента.
Сохранение изменений и контроль точек
После добавления новой точки на полилинии необходимо сохранить изменения через команду SAVE или сочетание клавиш Ctrl+S, чтобы исключить потерю данных при сбое программы. Автокад фиксирует изменения сразу, но ручное сохранение гарантирует актуальность чертежа.
Для контроля точек используется свойство графических данных. Выделите полилинию и откройте панель Свойства (Ctrl+1). Здесь отображается список вершин с координатами, что позволяет проверить точное расположение добавленных точек и при необходимости скорректировать их через поля X, Y или Z.
Дополнительно можно включить отображение узлов полилинии командой PEDIT → Edit Vertex → List, чтобы визуально сопоставить положение каждой вершины с чертежом. Эта проверка исключает смещение точек и несоответствие длины сегментов.
При больших полилиниях полезно использовать Object Snap (OSNAP) для привязки к существующим точкам, гарантируя точное добавление новых вершин без смещений. Это ускоряет контроль и минимизирует ошибки при дальнейших редактированиях.
Регулярная проверка координат и сохранение изменений позволяют поддерживать точность полилинии на всех этапах работы, особенно при использовании сложных геометрических построений или импорте данных из других файлов.
Вопрос-ответ:
Как добавить точку на существующую полилинию без изменения её формы?
В AutoCAD можно добавить точку на полилинии через команду PEDIT или инструмент «Добавить узел». Сначала выбираете полилинию, затем активируете команду, указываете точку, которую хотите вставить, и AutoCAD автоматически разделит сегмент в этом месте, сохранив геометрию линии. Такой подход позволяет корректно расширять полилинию, не изменяя её общий контур.
Можно ли точно задать координаты новой точки на полилинии?
Да, при добавлении точки через команду PEDIT или инструмент «Добавить узел» есть возможность ввести точные координаты X и Y в командной строке. После указания координат точка появится в заданном месте, и полилиния автоматически подстроится под новую вершину. Это особенно полезно при работе с чертежами, где важна точность расположения элементов.
Что делать, если после добавления точки полилиния ведёт себя нестабильно?
Если после вставки точки сегменты полилинии изменяют форму или появляются лишние соединения, стоит проверить режим оснастки и привязки. Иногда нестабильность возникает из-за включённых привязок к объектам или координатным сеткам. В таких случаях рекомендуется временно отключить привязку, добавить точку, затем снова включить нужные настройки, чтобы сохранить корректную форму полилинии.
Можно ли добавить точку в полилинию с кривыми сегментами?
Да, AutoCAD позволяет вставлять точки и на кривые сегменты полилинии. Для этого выбираете полилинию, активируете инструмент добавления узла и указываете место на кривом участке. Программа создаст новую вершину, а кривой сегмент будет автоматически разделён, сохранив плавность изгиба. Это удобно при уточнении сложных контуров или создании дополнительных точек для дальнейшей работы.
