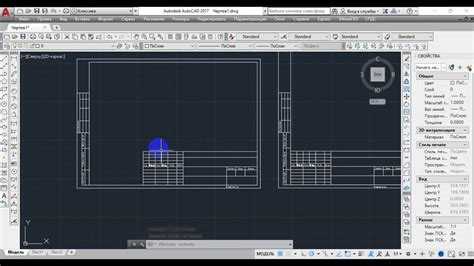

Перемещение чертежа в AutoCAD – ключевой навык для работы с большими и сложными проектами. Даже при точной настройке масштаба и слоев неудобно ориентироваться, если вид не соответствует нужной области. Использование колеса мыши позволяет быстро прокручивать чертеж вертикально и горизонтально, а удержание колеса вместе с перемещением мыши дает возможность плавно сдвигать вид по экрану без изменения масштаба.
Команда PAN обеспечивает точное смещение чертежа на заданное расстояние. Ее активация через клавиатуру или панель инструментов полезна при работе с крупными объектами, где стандартное перетаскивание мышью может быть недостаточно точным. Установка опции Dynamic Input позволяет вводить точные значения смещения в миллиметрах или других единицах чертежа.
Настройка масштаба видового окна помогает перемещать чертеж без потери деталей. Для проектов с плотной компоновкой элементов рекомендуется использовать комбинацию увеличения и панорамирования, чтобы быстро добраться до нужной области. Горячие клавиши, такие как Shift+колесо мыши или Ctrl+PAN, ускоряют перемещение без переключения инструментов.
Небольшие объекты внутри чертежа можно перемещать независимо от основного вида. Это особенно важно при корректировке отдельных деталей или аннотаций. Использование встроенных навигационных инструментов, таких как ViewCube и SteeringWheels, позволяет контролировать положение камеры и ориентацию чертежа в трехмерной среде, облегчая работу с пространственными моделями.
Использование колеса мыши для прокрутки и приближения
Колесо мыши в AutoCAD выполняет две основные функции: прокрутку и масштабирование. Прокрутка вверх и вниз позволяет перемещать вид чертежа по вертикали, удерживая центр экрана в текущем положении. Для горизонтального перемещения достаточно зажать Shift и прокручивать колесо, что позволяет быстро перемещаться по длинным линиям или рядам объектов.
Масштабирование выполняется вращением колеса вперед для увеличения и назад для уменьшения. При этом точка под курсором остается центральной, что обеспечивает точное приближение к нужным деталям. Для плавного управления масштабом рекомендуется настроить параметры колесика в AutoCAD: вкладка Options → User Preferences → Wheel Sensitivity, где можно задать количество шагов прокрутки на один оборот колеса.
Одновременное удержание колеса как кнопки и перемещение мыши активирует инструмент панорамирования (Pan). Такой метод удобен при работе с большими чертежами, когда нужно сместить весь вид без изменения масштаба. Рекомендуется комбинировать панорамирование с приближением через колесо для точного перемещения между узкими участками и крупными объектами.
Для ускоренной работы можно использовать сочетание клавиш: Ctrl+Shift+колесо изменяет масштаб в меньших шагах, а Alt+колесо позволяет сдвигать вид по диагонали. Настройка этих комбинаций в меню Customize User Interface повышает скорость навигации по сложным чертежам с большим количеством деталей.

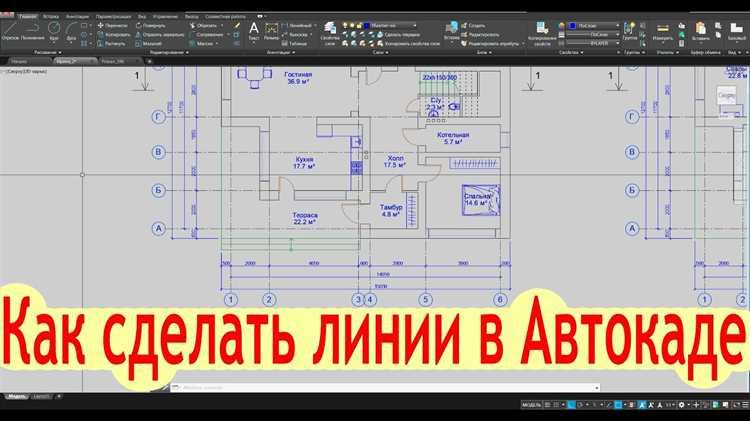

Команда PAN: перемещение чертежа с помощью клавиатуры
Команда PAN позволяет перемещать чертеж по экрану без изменения масштаба. Активация осуществляется вводом команды P в командной строке или нажатием Shift вместе с колесом мыши. Для точного смещения можно использовать стрелочные клавиши: каждая нажатая клавиша сдвигает вид на величину, заданную в настройках шага панорамирования.
Параметр Pan Increment в меню Options → Display → Pan and Zoom Settings определяет точность перемещения. Для больших чертежей рекомендуется значение 100–200 пикселей, что позволяет перемещать вид без потери ориентации на деталях. Для мелких деталей лучше уменьшить шаг до 20–50 пикселей, чтобы избежать перескакивания объектов.
Команда PAN поддерживает точный ввод смещения. После активации можно ввести координаты или относительные значения, например @50,0 для сдвига на 50 единиц по оси X. Такая функция удобна при работе с чертежами, где требуется точно перемещать вид между конкретными элементами или узлами.
Для ускорения работы рекомендуется сочетать PAN с другими навигационными командами: использование Zoom Extents перед панорамированием позволяет сразу перейти к границам всех объектов, а комбинирование с Zoom Window обеспечивает быстрый переход к выбранной области без ручного прокручивания.
Перетаскивание чертежа за видовые окна
Перетаскивание чертежа за видовые окна позволяет быстро перемещать вид без ввода команд и изменения масштаба. Этот метод особенно удобен при работе с листами нескольких видов и плотной компоновкой объектов.
Основные рекомендации по работе с этим инструментом:
- Активируйте видовое окно, кликнув внутри него левой кнопкой мыши.
- Зажмите левую кнопку мыши на пустой области или рамке видового окна.
- Перемещайте чертеж, удерживая кнопку, чтобы сместить вид в нужное направление.
- Для точного контроля используйте сетку или включите привязку к объектам (Snap), чтобы движение было ориентировано на элементы чертежа.
- Комбинируйте с колесом мыши для одновременного изменения масштаба и перемещения.
Применение этого метода позволяет:
- Сохранять текущие масштабы всех видов при перемещении.
- Быстро смещаться между удалёнными участками чертежа без прокрутки командой PAN.
- Упрощать работу с крупными чертежами и многослойными проектами, когда необходимо одновременно видеть несколько областей.

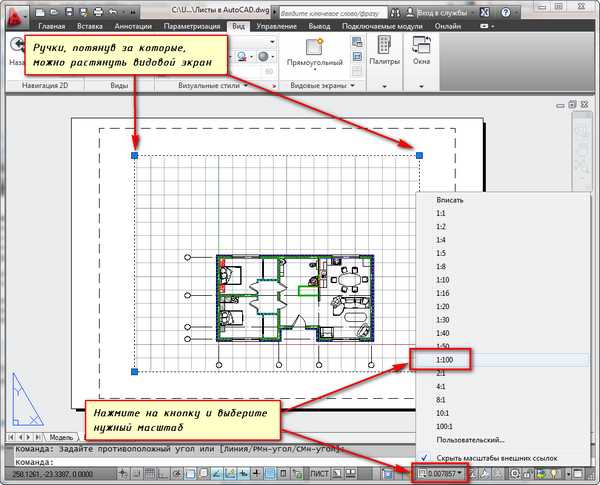

Настройка масштаба для удобного перемещения
Правильная настройка масштаба видового окна упрощает перемещение по чертежу и снижает вероятность потери ориентации. Для начала определите основной рабочий масштаб в зависимости от размера объектов: для архитектурных планов чаще используют 1:50 или 1:100, для инженерных схем – 1:20 или 1:10.
Команды масштабирования в AutoCAD:
- Zoom Extents – мгновенно подгоняет вид под границы всех объектов, удобен для перехода к общему обзору.
- Zoom Window – позволяет задать прямоугольную область, на которую будет увеличен вид, полезно при работе с отдельными узлами.
- Zoom Scale – ввод точного коэффициента масштабирования через командную строку, например 1/50XP для установки масштаба в 1:50.
Для удобного перемещения рекомендуется комбинировать масштабирование с панорамированием: сначала приблизьте нужную область с помощью Zoom Window, затем смещайте вид инструментом PAN или удерживая колесо мыши. Это позволяет точно перемещаться по плотным чертежам без постоянного переключения между инструментами.
Дополнительно можно настроить чувствительность колесика мыши в Options → User Preferences → Wheel Sensitivity. Значение 3–5 шагов на один оборот обеспечивает плавное приближение без резких скачков, что ускоряет навигацию и снижает риск пропуска деталей.
Горячие клавиши для быстрого сдвига вида
Использование горячих клавиш в AutoCAD ускоряет перемещение по чертежу, сокращает необходимость переключения между инструментами и повышает точность панорамирования.
Основные комбинации клавиш для сдвига вида:
- Shift + колесо мыши – активирует панорамирование по горизонтали и вертикали без изменения масштаба.
- Ctrl + колесо мыши – уменьшенные шаги прокрутки для точного сдвига вида.
- Стрелки на клавиатуре – сдвигают вид на заранее установленное количество пикселей, настраиваемое в Options → Display → Pan Increment.
- Shift + стрелки – увеличивает расстояние сдвига, полезно при работе с крупными чертежами.
- Ctrl + Shift + колесо мыши – одновременное панорамирование и плавное масштабирование, удобное для мелких деталей.
Рекомендации по применению:
- Перед сдвигом вида определите необходимый масштаб, чтобы минимизировать количество панорамирований.
- Для больших чертежей сочетайте горячие клавиши с командой Zoom Extents для быстрого перехода к границам всех объектов.
- Используйте стрелочные клавиши для точного позиционирования, когда требуется совместить вид с координатной сеткой или узлами чертежа.
Перемещение отдельных объектов внутри чертежа
Для перемещения отдельных объектов в AutoCAD используется команда MOVE. Она позволяет смещать линии, блоки, текст и другие элементы без изменения масштаба чертежа. Активация выполняется через командную строку или сочетанием клавиш Ctrl+M, после чего необходимо выбрать объекты и указать базовую точку для смещения.
Рекомендации по точному перемещению объектов:
- Используйте привязку к объектам (Object Snap) для выбора базовой точки и конечного положения, чтобы избежать смещения элементов относительно сетки или других объектов.
- Для горизонтальных и вертикальных перемещений удерживайте клавишу Shift, что ограничивает движение по выбранной оси.
- Можно вводить координаты смещения напрямую в командной строке, например @50,0 для перемещения на 50 единиц по оси X.
- При работе с блоками рекомендуется включать Base Point, чтобы перемещение сохраняло привязку к ключевым точкам объекта.
Комбинация команды MOVE с инструментами Zoom и Pan позволяет точно позиционировать объекты даже на больших чертежах, ускоряя процесс корректировки и минимизируя риск ошибок при размещении элементов.
Использование навигационных инструментов AutoCAD
Навигационные инструменты AutoCAD позволяют управлять видом чертежа в двух- и трёхмерной среде, обеспечивая точное перемещение и ориентацию. Среди основных инструментов выделяются ViewCube и SteeringWheels, которые интегрированы в интерфейс и доступны через панель навигации.
ViewCube отображает текущую ориентацию чертежа и позволяет мгновенно переключаться между стандартными видами: верхний, фронтальный, изометрический. Для точного перемещения рекомендуется использовать клики по граням и углам куба, что обеспечивает быструю смену перспективы без потери масштаба.
SteeringWheels объединяет инструменты панорамирования, масштабирования и вращения в одной панели. При работе с крупными проектами удобно активировать Pan для перемещения вида, а затем мгновенно переключаться на Zoom или Orbit для просмотра деталей в увеличенном масштабе. Настройка прозрачности панели позволяет видеть чертеж под инструментом, сохраняя точность работы.
Для ускорения навигации рекомендуется использовать сочетания клавиш с инструментами SteeringWheels: удержание Shift при вращении позволяет фиксировать ось, а Ctrl – плавно изменять масштаб. Комбинирование этих функций с базовыми командами PAN и Zoom обеспечивает полный контроль над перемещением и ориентацией чертежа на экране.
Вопрос-ответ:
Как использовать колесо мыши для прокрутки и приближения чертежа?
Колесо мыши выполняет сразу две функции. Вращение вперед или назад изменяет масштаб, при этом точка под курсором остаётся центральной. Удержание колеса и перемещение мыши активирует панорамирование, что позволяет сдвигать весь вид без изменения масштаба. Для точной работы можно настроить чувствительность колеса в Options → User Preferences → Wheel Sensitivity.
Что такое команда PAN и как ею пользоваться на клавиатуре?
Команда PAN позволяет смещать вид чертежа без масштабирования. Её активируют через командную строку или комбинацию Shift + колесо мыши. Для точного перемещения можно использовать стрелочные клавиши, где величина сдвига регулируется параметром Pan Increment в настройках отображения. Также можно вводить относительные координаты, например @50,0, чтобы сместить вид на 50 единиц по оси X.
Можно ли перемещать отдельные объекты внутри чертежа без сдвига всего вида?
Да, для этого используется команда MOVE. Сначала выбираются объекты, затем указывается базовая точка и конечное положение. Для точного позиционирования рекомендуется включать Object Snap и использовать координаты для смещения. Горизонтальные и вертикальные перемещения удобно ограничивать клавишей Shift.
Как правильно использовать видовые окна для перемещения чертежа?
Видовое окно позволяет перемещать чертеж, удерживая его рамку или пустую область. Движение мышью смещает вид без изменения масштаба. Для точного управления можно включить сетку или привязку к объектам. Комбинируя панорамирование с колесом мыши, легко переходить между отдельными областями чертежа.
Какие навигационные инструменты AutoCAD помогают управлять видом чертежа?
Основные инструменты — ViewCube и SteeringWheels. ViewCube позволяет переключаться между стандартными видами и изометрией, а SteeringWheels объединяет панорамирование, масштабирование и вращение в одном интерфейсе. Удержание Shift при вращении фиксирует ось, а Ctrl позволяет плавно изменять масштаб. Их комбинация с PAN и Zoom ускоряет работу с крупными или трёхмерными чертежами.
Какие способы перемещения чертежа по экрану AutoCAD подходят для работы с крупными проектами?
Для крупных чертежей удобно сочетать несколько методов. Колесо мыши используется для масштабирования и панорамирования: вращение изменяет масштаб, а удержание колеса с движением мыши смещает вид. Команда PAN позволяет перемещать чертеж с точным шагом, задаваемым в Pan Increment. Видовые окна дают возможность сдвигать отдельные области без изменения масштаба всего чертежа. Для трёхмерных моделей полезны ViewCube и SteeringWheels, которые позволяют менять перспективу и вращать объекты, не теряя ориентации. Использование сочетаний клавиш, таких как Shift + колесо мыши или стрелки на клавиатуре, ускоряет перемещение между удалёнными участками и облегчает работу с плотной компоновкой элементов.
