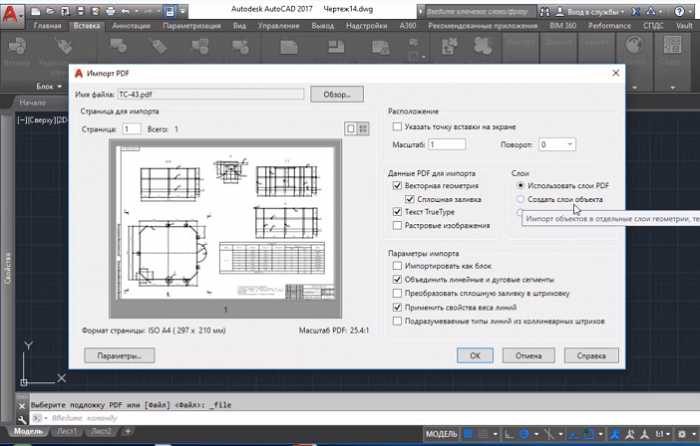

Как из recap в autocad перевести чертежи

Процесс переноса моделей из Autodesk Recap в AutoCAD требует точного соблюдения порядка действий для сохранения геометрии и масштабов. В Recap важно убедиться, что облако точек очищено от шумов и лишних данных: удаление лишних точек сокращает вес файла и ускоряет последующую работу в AutoCAD.

Экспорт в формат .rcp или .rcs выполняется через меню Export. Рекомендуется использовать RCS для больших проектов и RCP для комплектов с несколькими файлами, чтобы сохранить структуру и метаданные. Перед экспортом нужно проверить единицы измерения, чтобы избежать искажений при импорте в AutoCAD.

В AutoCAD импорт производится через команду POINTCLOUDATTACH. На этом этапе важно выбрать правильные настройки привязки и масштабирования. Рекомендуется отключить лишние слои, чтобы ускорить загрузку, и сразу назначить видимые слои для основной геометрии.

После импорта следует проверить плотность облака точек и, при необходимости, использовать фильтры или команды CLIP и SLICE для выделения нужных участков. Это позволяет работать только с актуальной информацией, минимизируя нагрузку на систему и ускоряя создание чертежей.

Финальная оптимизация включает преобразование облака точек в 2D- или 3D-объекты AutoCAD с помощью инструментов SURFACE FROM POINTS или POLYLINE. Соблюдение этих шагов обеспечивает точность переноса данных и сокращает время подготовки чертежей для проектирования или документации.

Подготовка 3D-модели в Recap для экспорта

Откройте проект в Recap и убедитесь, что все сканы объединены в один объединённый набор точек. Используйте инструмент Registration для точного совмещения нескольких сканов с точностью до 2–3 мм, проверяя контрольные точки на пересечениях.

Очистите модель от шумов. Примените Filter Noise с порогом 0,5–1% от максимального плотностного значения, чтобы удалить выбивающиеся точки. Особое внимание уделите краям объектов и зонам с высокой плотностью сканирования.

Сократите размер файла перед экспортом. Используйте Decimation с сохранением 80–90% исходной геометрии, чтобы не потерять ключевые детали конструкции, но уменьшить нагрузку на AutoCAD.

Проверьте масштаб и систему координат. Recap по умолчанию использует метры и глобальные координаты. Если проект должен быть в миллиметрах, установите единицы через Project Settings → Units → Millimeters и привяжите модель к локальной точке отсчета.

Разделите модель на логические блоки для экспорта. Например, отдельные здания, этажи или сложные инженерные узлы. Используйте Split по слоям или области интереса, чтобы при переносе в AutoCAD избежать перегрузки рабочей зоны.

Сохраните проект перед экспортом в формат .rcp или .rcs. Убедитесь, что все изменения применены, а ненужные слои отключены, чтобы ускорить импорт и корректную визуализацию в AutoCAD.

Настройка формата файла для совместимости с AutoCAD

В Recap необходимо экспортировать проект в формат, который AutoCAD обрабатывает без потери данных. Наиболее надёжный вариант – формат .RCP или .RCS. Для 2D-чертежей предпочтителен экспорт в .DWG через функцию «Export to CAD».

При экспорте убедитесь, что единицы измерения совпадают с настройками AutoCAD. В Recap это делается через меню «Units» – выбирайте миллиметры или метры в зависимости от масштаба проекта. Несоответствие единиц приведёт к искажению размеров при открытии в AutoCAD.

Настройка уровня детализации критична. Для уменьшения нагрузки на AutoCAD рекомендуется выбирать «Medium» или «High» вместо «Ultra High». При этом сохраняются все ключевые геометрические элементы, но исключаются избыточные точки сканирования.

Перед экспортом активируйте фильтры слоёв. Удаляйте ненужные элементы: вспомогательные точки, маркеры и временные объекты. Это уменьшает размер файла и ускоряет загрузку в AutoCAD.

При сохранении в .DWG укажите версию файла, совместимую с вашей версией AutoCAD. Например, для AutoCAD 2023 выбирайте DWG 2018 или новее. Старые версии DWG могут некорректно отображать объекты Recap.

Проверка геометрии перед экспортом обязательна: используйте инструмент «Check Model» для выявления пробелов, пересечений и дублирующихся элементов. Исправление ошибок на этом этапе предотвращает сбои при открытии файла в AutoCAD.

После экспорта создайте контрольную копию файла и откройте её в AutoCAD. Проверьте правильность масштабирования, расположение слоёв и видимость объектов. Только после этой проверки можно использовать файл для детальной работы в AutoCAD.

Экспорт точечной облачной модели из Recap

Откройте проект в Autodesk Recap и убедитесь, что точечная облачная модель полностью загружена и оптимизирована: удалите лишние сканы и дефекты, используйте Cropping для ограничения области экспорта.

Перейдите в меню File > Export и выберите формат .rcp или .rcs, совместимый с AutoCAD. Для больших проектов рекомендуется формат RCS, так как он поддерживает сегментацию и снижает нагрузку на память.

В диалоговом окне экспорта укажите детализацию точек: рекомендуемая плотность для архитектурных чертежей – 10–20 точек на мм². Установите флажок Include Scan Properties, чтобы сохранить информацию о цвете и интенсивности отражения.

Если проект содержит несколько сканов, активируйте Combine into Single RCS для объединения всех облаков в один файл, что облегчает последующую работу в AutoCAD.

Выберите папку назначения и убедитесь, что путь не содержит кириллических символов – Recap корректно экспортирует только латиницу. Нажмите Export и дождитесь завершения процесса, контролируя прогресс через встроенный индикатор.

После экспорта проверьте файл в Recap или AutoCAD: убедитесь, что все сканы корректно совмещены, отсутствуют пропуски данных, а цветовые свойства сохранены. При необходимости повторите экспорт с другой плотностью точек для оптимизации производительности в AutoCAD.

Импорт облака точек в AutoCAD и выбор шаблона

Перед импортом убедитесь, что файл облака точек сохранён в формате RCP или RCS, поддерживаемом AutoCAD. Оптимальный размер файла не должен превышать 2 ГБ для стабильной работы программы.

Шаги по импорту:

1. Откройте AutoCAD и выберите Файл → Новый. Выберите шаблон, соответствующий единицам измерения вашего проекта: acad.dwt для миллиметров, acadiso.dwt для метров.
2. Перейдите на вкладку Вставка и выберите Облако точек → Подключить.
3. В открывшемся окне укажите путь к RCP/RCS файлу и выберите необходимые параметры:
   • Разрешение: «Высокое» для детальной модели, «Среднее» для ускорения работы.
   • Цвет: «По интенсивности» для сохранения градации точек, «По объекту» для однородного отображения.
   • Единицы: убедитесь, что они совпадают с выбранным шаблоном.
4. Нажмите ОК, дождитесь загрузки облака точек. При больших файлах рекомендуется включить предварительный просмотр, чтобы проверить расположение точек и ориентацию модели.
5. После импорта убедитесь, что координатная система совпадает с проектной. При необходимости используйте ALIGN для точного позиционирования облака точек относительно нулевой точки чертежа.

Рекомендации:

• Для ускорения работы отключите слои облака точек, которые не нужны на этапе черчения.
• Используйте Point Cloud Manager для управления видимостью и стилями отображения.
• При работе с крупными проектами разбивайте облако на несколько частей, чтобы избежать падений AutoCAD.

Очистка и упрощение данных перед построением чертежа

После импорта модели из Recap в AutoCAD рекомендуется удалить лишние элементы, чтобы снизить нагрузку на систему и ускорить работу с чертежом. Начните с удаления шумных точек и неструктурированных облаков точек. Для этого используйте команду POINTCLOUDCLEAN и установите фильтр по плотности точек, оставляя только элементы с плотностью выше 50 %.

Далее устраните дублирующиеся слои и объекты. Примените команду PURGE с параметром All, чтобы убрать неиспользуемые блоки, слои и стили текста. Проверяйте результат через LAYER, удаляя пустые или неактивные слои.

Сведите сложные кривые и полилинии к более простым формам. Используйте SPLINEDIT → Fit для упрощения кривых, сохраняя геометрию до 1–2 мм отклонения. Полилинии с большим количеством вершин можно оптимизировать через OVERKILL, удаляя совпадающие сегменты и лишние узлы.

Если проект содержит объемные элементы, которые не влияют на плоский чертеж, конвертируйте их в 2D-проекции с помощью FLATTEN. Убедитесь, что при этом сохраняются ключевые линии пересечения и контуры, иначе возможны ошибки при построении планов и фасадов.

Проверьте точность координат. Все объекты должны быть привязаны к одной системе координат; используйте ALIGN для выравнивания несогласованных блоков. Это позволит избежать смещений при последующем редактировании и нанесении размеров.

После очистки создайте резервную копию файла. Оптимизированный чертеж занимает меньше памяти, открывается быстрее и минимизирует риск потери данных при сложных операциях построения.

Создание 2D-чертежей на основе облака точек

После импорта облака точек из Recap в AutoCAD необходимо создать 2D-чертеж. Сначала откройте вкладку Point Cloud и выберите Attach для подключения файла .rcp или .rcs. Убедитесь, что масштаб совпадает с проектными единицами, чтобы избежать искажений при последующих измерениях.

Используйте команду SECTIONPLANE для создания сечений облака точек. Размещайте плоскости строго по горизонтали и вертикали, ориентируясь на архитектурные или инженерные оси. После этого активируйте Slice для выделения конкретной зоны, исключая лишние данные и ускоряя работу программы.

Для построения линий применяйте Polyline или Line поверх видимого контура сечения. Настройте Object Snap на Endpoint и Intersection, чтобы линии точно совпадали с точками. Избегайте ручного приближения, оно снижает точность чертежа.

Для комплексных объектов используйте Polyline > Fit, чтобы создавать плавные кривые по облаку точек. При необходимости упрощайте линии через Simplify, оставляя критические узлы, чтобы чертеж оставался читаемым и точным.

Добавляйте размеры и отметки с помощью команд DIMLINEAR и DIMCONTINUE, опираясь на выбранные сечения. Все элементы чертежа должны сохранять слои, соответствующие функциональным зонам, чтобы в дальнейшем можно было выделять инженерные коммуникации, стены или фасады.

Перед сохранением чертежа проведите проверку пересечений и дублирующихся линий через OVERKILL. Это удаляет лишние сегменты и снижает вес файла без потери точности.

На заключительном этапе сохраните файл в формате DWG с версией, совместимой с последующими этапами проектирования, чтобы обеспечить корректное отображение и дальнейшее использование в документации.

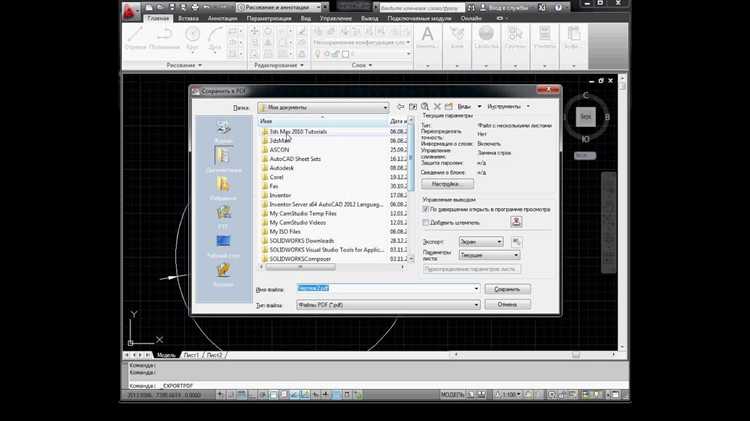

Проверка точности размеров и корректировка слоев

После импорта модели из Recap в AutoCAD важно сразу проверить соответствие размеров исходным данным. Используйте команду MEASUREGEOM для проверки длины линий, радиусов и углов. Сравните критические размеры с реальными измерениями на объекте или исходной документацией. При обнаружении расхождений более 1 мм на 1 м рекомендуется скорректировать масштаб с помощью команды SCALE и привязки к контрольным точкам.

Для проверки высот и координат в 3D используйте команду LIST или PROPERTIES на выбранных объектах. Убедитесь, что точки совпадают с координатной сеткой и системами отсчета, используемыми в проекте. Если есть отклонения, исправляйте через MOVE и ALIGN, фиксируя ключевые узлы.

Корректировка слоев критична для организации проекта. Разделите объекты на слои по типу: стены, перегородки, оконные проемы, инженерные коммуникации. Используйте команду LAYMRG для объединения дублирующихся слоев и LAYISO для изоляции слоя при редактировании. Каждому слою задайте уникальный цвет и тип линии для облегчения дальнейшей работы и печати.

После корректировки слоев проверьте, что все объекты находятся на нужных слоях. Используйте FILTER и QSELECT для поиска элементов, размещенных на неверных слоях. Для точной подгонки объектов под слой применяйте CHPROP с указанием нужного слоя, цвета и типа линии.

Регулярная проверка размеров и слоев после каждой крупной корректировки предотвращает накопление ошибок, упрощает совместную работу и гарантирует точность готового чертежа для строительства или производства.

Сохранение и подготовка чертежа к печати или передаче

После импорта модели из Recap в AutoCAD важно корректно сохранить чертеж и подготовить его для печати или передачи другим специалистам. Это обеспечивает точность и совместимость файлов.

1. Проверка слоев и видимости: Убедитесь, что все необходимые слои включены и правильно названы. Отключите временные или вспомогательные слои, чтобы не загромождать чертеж.

2. Очистка чертежа: Используйте команду PURGE для удаления неиспользуемых блоков, слоев и стилей. Запустите OVERKILL для объединения дублирующихся линий и объектов.

3. Настройка размеров и единиц: Проверьте единицы измерения в чертеже (UNITS). Для инженерных проектов рекомендуется метрическая система с точностью до 0,01 мм, для архитектурных – сантиметры или миллиметры в зависимости от масштаба.

4. Форматы сохранения: Для передачи другим пользователям используйте DWG последней версии AutoCAD или форматы DXF для совместимости с другими CAD-системами. При архивировании добавьте PDF для визуальной проверки.

5. Проверка линий и текстов: Все линии должны быть корректной толщины, тексты – читаемыми. Для печати используйте слои с назначенными цветами и толщинами линий согласно требованиям проекта.

6. Проверка границ и масштабов листа: Перед печатью настройте лист через PAGESETUP. Укажите правильный масштаб, ориентацию и поля. Примените видовые экраны (VIEWPORTS) для точного отображения модели на листе.

7. Сохранение резервной копии: Создайте резервную копию DWG в отдельной папке. Если чертеж будет передаваться по электронной почте или через облако, рекомендуется упаковать все связанные файлы (шрифты, XREF) с помощью ETRANSMIT.

Следуя этим шагам, чертеж будет готов к печати или передаче, с минимальным риском потери данных и искажений масштабов или элементов.

Вопрос-ответ:

Как подготовить файл в Recap перед экспортом в AutoCAD?

Перед экспортом важно убедиться, что все сканы и облака точек в Recap корректно выровнены и объединены. Следует удалить лишние элементы, которые не нужны в чертеже, чтобы уменьшить размер файла и ускорить работу в AutoCAD. Также рекомендуется проверить масштаб и единицы измерения, чтобы после переноса данные оставались точными.

Какие форматы файлов поддерживаются при переносе из Recap в AutoCAD?

Recap позволяет экспортировать облака точек в формате RCP или RCS, которые затем можно открыть в AutoCAD. Эти форматы сохраняют координаты точек и обеспечивают возможность работы с ними без потери геометрии. Также некоторые версии AutoCAD поддерживают импорт в формате .PTS или .XYZ, но их функционал может быть ограничен.

Как уменьшить нагрузку на AutoCAD при работе с крупными облаками точек?

Для ускорения работы рекомендуется разделить большое облако точек на несколько меньших частей и загружать их поэтапно. Также можно снизить плотность точек или использовать фильтры видимости в AutoCAD, чтобы отображались только необходимые участки. Еще один способ — хранить исходные облака в отдельном файле и подключать их как внешние ссылки.

Какие шаги нужно выполнить для корректного выравнивания чертежа после импорта из Recap?

После импорта файла в AutoCAD следует проверить расположение точек относительно осей координат. Если требуется, используется инструмент выравнивания или командa «ALIGN», чтобы совместить ключевые элементы с базовыми линиями. Также рекомендуется проверить масштаб и применить корректировки, чтобы размеры объектов соответствовали реальным параметрам. Это особенно важно при последующем создании конструктивных чертежей.

Можно ли сразу работать с измерениями в AutoCAD после переноса данных из Recap?

Да, но с оговорками. После переноса облака точек можно использовать стандартные инструменты измерений, однако точность зависит от исходного скана и настроек импорта. Для более точных расчетов иногда требуется предварительно очистить данные, удалить лишние точки и убедиться, что единицы измерения совпадают с проектными. Без этой подготовки результаты измерений могут быть неточными.

Как правильно экспортировать точки из Autodesk Recap для последующего использования в AutoCAD?

В Recap сначала откройте проект с облаком точек, которое вы хотите использовать. Далее в меню «Экспорт» выберите формат, совместимый с AutoCAD, обычно это .RCP или .RCS. При экспорте важно настроить уровень детализации, чтобы файл не был чрезмерно тяжелым, но сохранял достаточную точность для работы. После сохранения файла откройте AutoCAD и используйте команду «Привязка к точкам» или вставку облака точек, чтобы интегрировать данные в чертеж. При необходимости скорректируйте координаты или масштаб, чтобы соответствовать существующей модели.
