Работа с несколькими слоями в AutoCAD требует точности и аккуратного управления объектами. Неправильное копирование слоя может привести к потере настроек цветов, типов линий и толщины, что усложняет дальнейшее редактирование. Зная точные команды и последовательность действий, можно за несколько секунд дублировать слой вместе с его свойствами.
Наиболее быстрый способ скопировать слой – использовать команду COPY для выбранных объектов, одновременно проверяя свойства слоя через Properties. Это позволяет сохранить исходные атрибуты, включая цвет, тип линии и привязки, и избежать необходимости повторного ручного настроения.
Если требуется перенести слой между разными чертежами, рекомендуется создавать новый слой с идентичными параметрами перед копированием объектов. Такой подход предотвращает конфликты имен и сохраняет точное соответствие параметров, что особенно важно при работе с проектами большого объема и многими участниками.
Выбор нужного слоя для копирования

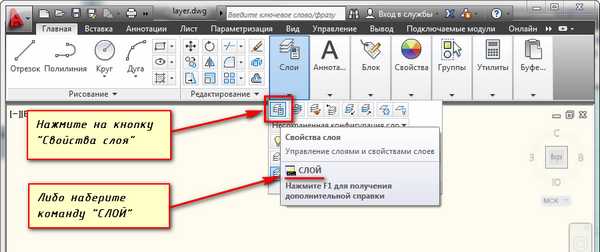

Перед копированием важно точно определить, какой слой необходимо дублировать. В AutoCAD каждый слой может содержать объекты с разными свойствами: цвет, тип линии, толщину и привязки. Откройте панель Layer Properties Manager и проверьте, что выбранный слой активен и видим.
Для сложных чертежей с большим количеством слоев рекомендуется использовать фильтры или поиск по имени слоя. Это ускоряет выбор и минимизирует риск дублирования неправильного слоя. Обратите внимание на наличие заблокированных слоев – объекты на них не копируются без предварительной разблокировки.
Если слой содержит элементы, которые необходимо исключить, используйте команду SELECT с фильтром по типу объекта перед копированием. Это позволяет точно определить набор объектов и избежать переноса лишних элементов на новый слой.
Использование команды COPY для дублирования объектов слоя
Для быстрого копирования объектов на выбранном слое используйте команду COPY. Выберите объекты через стандартный выбор или с помощью фильтра по слою в командной строке. После активации команды задайте базовую точку копирования и укажите точку назначения, соблюдая точные координаты для корректного размещения.
При копировании нескольких объектов одновременно рекомендуется использовать привязку к сетке или существующим объектам через OSNAP. Это сохраняет точное расположение элементов и предотвращает смещение относительно исходного слоя.
Если требуется скопировать слой в новый файл, активируйте объекты и выполните команду COPYCLIP, затем вставьте их через PASTECLIP в целевой чертеж. Этот способ сохраняет все свойства объектов, включая цвет, тип линии и толщину.
Копирование слоя с сохранением свойств и цветов
Для точного дублирования слоя с сохранением всех атрибутов используйте команду LAYMCOPY в AutoCAD. Она позволяет скопировать выбранный слой вместе с цветом, типом линии, толщиной и другими параметрами в текущий или другой чертеж.
Перед копированием убедитесь, что в настройках команды включена опция «Сохранять свойства слоя». Это гарантирует, что все объекты нового слоя будут иметь те же визуальные и функциональные характеристики, что и исходный слой.
Если слой содержит уникальные настройки прозрачности или стиля линий, проверьте их после копирования через Layer Properties Manager. При необходимости корректируйте вручную, чтобы избежать расхождений между исходным и новым слоем.
Создание нового слоя и перенос объектов на него
Для переноса объектов на отдельный слой сначала создайте новый слой через Layer Properties Manager. Задайте уникальное имя, цвет, тип линии и толщину, соответствующие требованиям проекта, чтобы сохранить визуальное различие и упрощение управления чертежом.
После создания нового слоя выделите объекты исходного слоя и примените команду CHPROP с выбором параметра Layer. Укажите созданный слой как целевой, чтобы все выделенные объекты автоматически перешли на него, сохранив свои геометрические свойства.
При переносе нескольких объектов рекомендуется использовать режим выделения по фильтру, чтобы исключить элементы, которые не должны попадать на новый слой. Это сокращает количество ошибок и экономит время при работе с крупными чертежами.
Копирование слоя между разными чертежами
Для переноса слоя из одного чертежа в другой используйте команду INSERT или Design Center (ADC). В Design Center откройте исходный файл, выберите нужный слой и перетащите его в целевой чертеж. Все объекты и свойства слоя сохраняются.
Перед копированием убедитесь, что в целевом чертеже нет слоя с таким же именем. Если конфликт возможен, создайте новый слой с уникальным именем и скопируйте объекты на него, чтобы сохранить визуальные и функциональные характеристики.
Для крупных проектов рекомендуется переносить слои пакетно, используя фильтры по имени или типу объектов. Это ускоряет процесс и уменьшает вероятность пропуска элементов, особенно при работе с многослойными инженерными чертежами.
Проверка и корректировка скопированных объектов
После копирования слоя важно убедиться, что все объекты перенесены корректно и сохранили свои свойства. Для проверки используйте следующие шаги:
- Откройте Layer Properties Manager и убедитесь, что новый слой видим и активен.
- Выделите все объекты нового слоя и проверьте цвет, тип линии и толщину через панель Properties.
- Сравните координаты объектов с исходным слоем, чтобы исключить смещение или искажение при копировании.
Если обнаружены несоответствия, выполните корректировку:
- Используйте команду CHPROP для исправления свойств объектов.
- Примените MOVE или ALIGN для точного позиционирования элементов относительно исходного слоя.
- Проверьте видимость и порядок отображения слоев, особенно если объекты перекрывают друг друга.
Регулярная проверка после копирования предотвращает ошибки при дальнейшей работе и обеспечивает точное соответствие между слоями.
Вопрос-ответ:
Как выбрать слой для копирования, если в чертеже их несколько сотен?
Для точного выбора слоя используйте Layer Properties Manager и фильтры по имени или по свойствам объектов. Можно воспользоваться командой Quick Select для выделения объектов конкретного слоя, что значительно ускоряет процесс при большом объеме данных.
Можно ли скопировать слой вместе с его настройками цвета и типа линии в другой чертеж?
Да, для этого удобнее всего использовать Design Center или команду LAYMCOPY. Они позволяют перенести слой с сохранением всех визуальных и функциональных атрибутов, включая цвета, толщину линий, типы линий и прозрачность.
Что делать, если при копировании объекты смещаются относительно исходного положения?
Проверьте базовую точку копирования, используемую в команде COPY, и включите привязку к объектам или сетке через OSNAP. Это гарантирует точное размещение элементов и предотвращает смещение.
Как перенести только часть объектов слоя на новый слой, не копируя все элементы?
Выделите необходимые объекты с помощью фильтров по типу или атрибутам. Затем примените команду CHPROP с параметром Layer, чтобы перенести выбранные объекты на новый слой без затрагивания остальных элементов.
Как проверить корректность скопированных объектов после переноса слоя?
После копирования откройте Layer Properties Manager и убедитесь, что слой активен и видим. Выделите объекты и проверьте свойства через панель Properties. Если есть несоответствия цвета, типа линии или толщины, используйте команду CHPROP для исправления и команду ALIGN или MOVE для корректного позиционирования.
Как правильно скопировать слой с большим количеством объектов, чтобы сохранить все его свойства?
Если слой содержит множество объектов, используйте команду LAYMCOPY для копирования слоя целиком вместе с цветами, типами линий и толщиной. Для отдельных объектов можно применить команду COPY с последующим переносом на новый слой через CHPROP. Перед копированием убедитесь, что все объекты видимы и не заблокированы, чтобы избежать потери элементов. После переноса проверьте свойства выделенных объектов в панели Properties и при необходимости скорректируйте цвет или тип линии, чтобы они полностью совпадали с исходным слоем.
