AutoCAD поддерживает несколько форматов экспорта, каждый из которых оптимизирован для конкретных целей. Наиболее распространённый формат – DWG, используемый для сохранения исходных данных чертежа, включая слои, блоки и аннотации. Этот формат сохраняет точность геометрии и совместимость с другими CAD-программами.
Для передачи чертежей заказчику или печати часто применяют DXF. Он обеспечивает обмен данными между различными CAD-системами, но при экспорте крупных файлов возможна потеря некоторых специфических объектов, например, динамических блоков или аннотаций с нестандартными стилями.
Если требуется подготовка чертежа к печати или презентации, целесообразно использовать PDF или DWF. Формат PDF сохраняет визуальное представление чертежа без риска искажений, а DWF позволяет интерактивно просматривать и измерять объекты, сохраняя слои и свойства элементов.
Для интеграции в инженерные и проектные расчёты применяют STL и FBX, особенно при работе с 3D-моделями. STL подходит для 3D-печати и анализа прототипов, FBX – для обмена данными с визуализаторами и системами анимации, сохраняя материал и текстуры.
Выбор формата экспорта зависит от задачи: DWG и DXF подходят для редактирования, PDF и DWF – для передачи и проверки, STL и FBX – для 3D-анализа. Настройка параметров экспорта, таких как разрешение, слои и единицы измерения, критически важна для сохранения точности и совместимости.

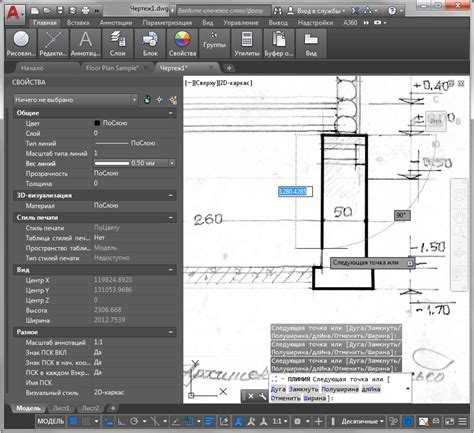

Выбор формата DWG для сохранения исходного чертежа
При сохранении чертежа для долгосрочного использования рекомендуется выбирать формат, совместимый с большинством версий, которые будут использоваться в проекте. Для проектов с участием внешних подрядчиков оптимальным считается DWG 2013 или 2018, так как эти версии поддерживают большинство современных функций и сохраняют совместимость с более новыми и более старыми AutoCAD.
Если чертеж содержит сложные 3D-модели или объекты AutoCAD Mechanical, необходимо использовать формат не ниже 2010, чтобы сохранить все специальные свойства объектов. Для чертежей с минимальным количеством сложных объектов допустим DWG 2007, что увеличивает вероятность открытия файла в старых версиях программного обеспечения.
При сохранении DWG важно учитывать функцию «Сохранить как» с опцией «Поддержка предыдущих версий», чтобы минимизировать потерю данных при работе с различными редакциями AutoCAD. Необходимо избегать сохранения файлов в устаревших версиях без необходимости, так как это ограничивает использование новых инструментов редактирования.
Использование актуального формата DWG также упрощает интеграцию с другими CAD-системами и позволяет сохранять корректные слои, блоки и аннотации. Автоматическая проверка ошибок при сохранении в последних версиях DWG снижает вероятность повреждения данных при передаче чертежа между пользователями.
Итоговая рекомендация: сохранять исходный чертеж в версии DWG 2013–2018, если нет специфических требований к совместимости с устаревшими системами. Для архивирования и передачи внешним партнерам можно использовать DWG 2007, но с предварительной проверкой сохранности всех объектов и аннотаций.

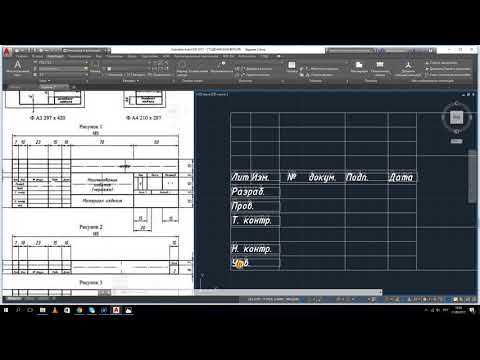

Сохранение в PDF для печати и обмена чертежами
AutoCAD позволяет сохранять чертежи в формате PDF с точным сохранением масштабов, линий и шрифтов. Для печати рекомендуется использовать команду EXPORTPDF или PLOT с выбором PDF-плоттера. Установите плоттер на DWG to PDF.pc3, чтобы обеспечить совместимость с большинством просмотрщиков PDF.
Для профессионального обмена чертежами активируйте опцию Plot with lineweights, чтобы линии отображались с толщинами, соответствующими проектной документации. Шрифты и текстовые объекты сохраняются корректно при использовании TrueType-шрифтов.

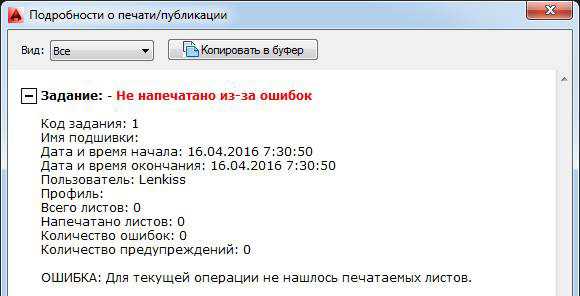

При работе с несколькими листами используйте пакетный экспорт через PUBLISH. Это позволяет создать один PDF-файл с несколькими страницами, экономя время и исключая ошибки при объединении отдельных файлов. Для совместимости с клиентами, использующими старые версии PDF, рекомендуется сохранять в PDF/A.
Для чертежей с растровыми изображениями активируйте сжатие, чтобы уменьшить размер файла без потери видимости деталей. Проверка итогового PDF в Adobe Acrobat или аналогичных программах позволяет выявить и исправить смещения шрифтов, разрывы линий или некорректное масштабирование до передачи документа.
Экспорт в DWF и DWFx для веб-просмотра и совместной работы
DWF и DWFx – форматы, оптимизированные для обмена чертежами без необходимости передачи исходного DWG-файла. Они сохраняют геометрию, слои, аннотации и атрибуты объектов, обеспечивая компактность и высокую точность визуализации.
Преимущества использования DWF и DWFx:
- Сжатие данных: файлы DWF обычно в 5–10 раз меньше DWG, DWFx поддерживает дополнительные возможности Windows-просмотра.
- Сохранение структуры: все слои, блоки и аннотации остаются интерактивными для просмотра и измерений.
- Совместная работа: интеграция с Autodesk Design Review позволяет выполнять пометки, комментарии и контроль версий без редактирования исходного DWG.
Рекомендации по экспорту:
- Выберите «Файл» → «Экспорт» → «DWF/DWFx» и задайте целевой формат в зависимости от требований: DWFx предпочтителен для совместного просмотра на Windows без Autodesk-программ.
- Укажите диапазон листов или модель, чтобы исключить лишние данные и уменьшить размер файла.
- Для сложных проектов активируйте опцию «Включить слои», чтобы пользователи могли скрывать или отображать отдельные элементы.
- Используйте «Включить измерения» для сохранения точности и возможности проверки размеров и расстояний в Autodesk Design Review.
- Сохраняйте копии файлов с отметкой версии проекта, чтобы отслеживать изменения и поддерживать контроль ревизий.
DWFx поддерживает прямое открытие в браузерах с плагином Microsoft XPS Viewer, что делает его удобным для удаленной работы и презентаций без установки AutoCAD. Для проектов, где важна совместная аннотация и проверка, DWF/DWFx остается оптимальным форматом.
Конвертация в изображения (JPG, PNG, BMP) для презентаций

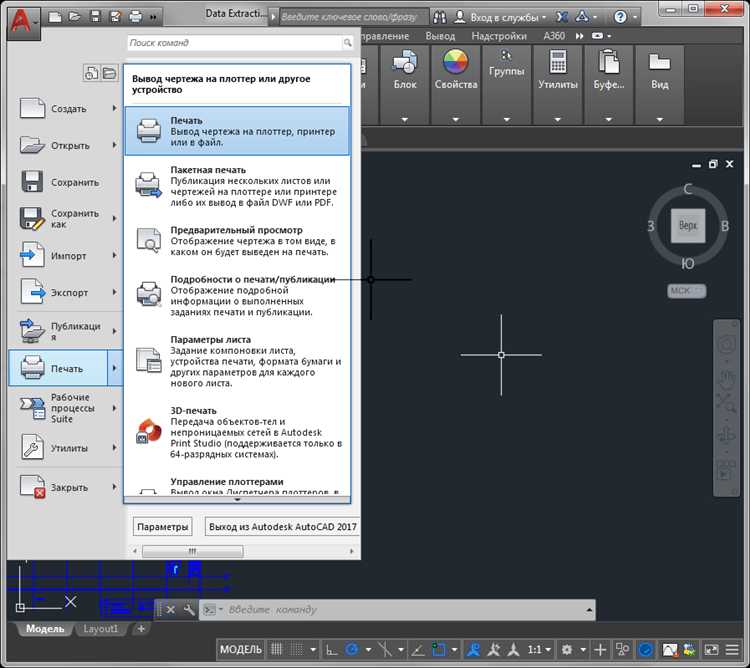

Для экспорта чертежей AutoCAD в растровые форматы используйте команду PLOT или EXPORT. JPG подходит для презентаций с фотографическим качеством, обеспечивая компромисс между размером файла и детализацией. PNG сохраняет прозрачность и лучше передает линии с высокой контрастностью, особенно для схем и технических чертежей. BMP создает несжатые изображения высокого качества, но файлы получаются крупными, что не всегда удобно для презентаций.
При экспорте важно установить разрешение не ниже 300 dpi для печатной презентации и 150–200 dpi для экранной демонстрации. В AutoCAD в окне печати можно выбрать Custom DPI и указать точное значение. Для PNG рекомендуется включать True Color и отключать фоновые элементы, если требуется прозрачность.
Перед сохранением оптимально масштабировать чертеж так, чтобы линии оставались четкими, а размеры элементов были пропорциональны слайдам презентации. Если планируется использование на больших экранах, лучше экспортировать в PNG с разрешением не ниже 1920×1080. Для JPG желательно установить Quality 90–100%, чтобы избежать размытости при масштабировании.
Для ускорения работы с большим количеством чертежей можно использовать пакетный экспорт через BATCH PLOT или скрипты LISP, указывая один и тот же формат и параметры качества для всех файлов. Это исключает ручную настройку и гарантирует единообразие изображений в презентации.
После экспорта рекомендуется проверять итоговые файлы на предмет видимости всех линий и текста, особенно мелких элементов, так как растровые форматы не масштабируются без потери качества. При необходимости используйте увеличение DPI или переход на PNG для сохранения четкости деталей.
Сохранение в DXF для совместимости с другими САПР
Формат DXF (Drawing Exchange Format) предназначен для обмена чертежами между различными системами САПР. Он сохраняет геометрию, слои, аннотации и базовые свойства объектов, обеспечивая минимальные потери данных при передаче между программами.
При экспорте в DXF следует учитывать версию формата. AutoCAD поддерживает несколько версий DXF, включая R12, 2000, 2004, 2010 и 2013. Выбор зависит от возможностей принимающей системы:
- R12 – максимальная совместимость, но не поддерживает новые типы объектов и сложные свойства слоев.
- 2000–2004 – поддержка большинства объектов AutoCAD, включая блоки, размеры и атрибуты.
- 2010–2013 – рекомендуется для современных САПР с расширенной графикой, но не все старые программы смогут открыть такой файл.
Для корректного обмена:
- Удалите неиспользуемые слои и объекты, чтобы уменьшить размер файла.
- Преобразуйте сложные объекты, такие как полилинии с шириной или 3D-солиды, в совместимые 2D-форматы, если принимающая система не поддерживает 3D.
- Проверяйте масштаб и единицы измерения перед экспортом, чтобы избежать искажений при импорте.
- Используйте функцию AUDIT для исправления ошибок чертежа до сохранения в DXF.
- При необходимости сохраняйте блоки с атрибутами как отдельные файлы DXF для облегчения дальнейшей работы в других САПР.
При регулярной передаче файлов между системами рекомендуется вести журнал версий DXF, указывая, какие объекты и свойства поддерживаются каждым форматом. Это сокращает вероятность потери информации и ошибок при импорте.
Автоматическая проверка совместимости через предварительный просмотр DXF в AutoCAD позволяет убедиться, что все слои, линии и текстовые объекты отображаются корректно, прежде чем передавать файл другим пользователям.
Соблюдение этих рекомендаций обеспечивает стабильную совместимость и сокращает количество корректировок при работе с внешними САПР.
Подготовка файлов STL для 3D-печати из AutoCAD
Для экспорта моделей из AutoCAD в формат STL необходимо убедиться, что чертеж полностью трехмерный и состоит из замкнутых полигональных тел. Команда EXTRUDE или SURFSCULPT может использоваться для преобразования 2D-геометрии в 3D-объекты. Модели должны быть объединены в один полигональный объект с помощью команды UNION для избежания разрывов и ошибок при печати.
Перед экспортом следует проверить масштаб. AutoCAD использует единицы измерения, которые могут не совпадать с требованиями 3D-принтера. Рекомендуется конвертировать единицы в миллиметры и убедиться, что размеры объекта соответствуют допустимым пределам вашей модели печати.
Для экспорта используйте команду STLOUT. В диалоговом окне можно выбрать тип триангуляции: «Binary» для уменьшения размера файла или «ASCII» для удобного анализа структуры. Оптимальное значение точности триангуляции – не менее 0,01 мм для деталей с высокой детализацией, но для крупных объектов можно увеличить шаг до 0,1 мм.
После экспорта необходимо проверить STL-файл на целостность. Инструменты типа MeshLab или Netfabb позволяют выявить неплотности, неориентированные поверхности и дублирующиеся вершины. Исправление ошибок снижает риск сбоев при нарезке модели на слои и обеспечивает качественную печать.
При подготовке к печати важно минимизировать количество полигонов без потери точности. Команда REDUCE в AutoCAD позволяет уменьшить плотность сетки, сохраняя форму, что ускоряет работу с файлом и снижает нагрузку на слайсер. Кроме того, необходимо учитывать толщину стенок: минимальная рекомендованная толщина для PLA – 0,8 мм, для ABS – 1 мм.
После проверки и оптимизации STL-файл готов к импорту в слайсер. Следует убедиться, что ориентация модели и положение на платформе соответствуют условиям печати, чтобы минимизировать использование поддержек и улучшить качество поверхности.
Использование форматов FBX и OBJ для передачи 3D-моделей в другие программы
Формат FBX поддерживает сложные структуры 3D-моделей, включая геометрию, материалы, текстуры, анимацию и иерархию объектов. При экспорте из AutoCAD рекомендуется использовать версию FBX 2013 или выше для совместимости с современными движками и 3D-программами. В настройках экспорта важно включать параметры сохранения нормалей и координат UV, чтобы текстуры корректно отображались в целевых приложениях. FBX позволяет передавать сцены целиком, включая группировки объектов и привязки камер, что ускоряет интеграцию модели в 3D-проекты.
Формат OBJ предназначен для передачи геометрии и текстурных координат. Он совместим практически со всеми 3D-редакторами, включая Blender, 3ds Max и Maya. При экспорте OBJ из AutoCAD необходимо включать сохранение нормалей и координат UV, а также при необходимости экспортировать отдельные объекты как независимые файлы. OBJ не поддерживает анимацию и сложные материалы, поэтому его лучше использовать для статических моделей и последующей работы с текстурами в других приложениях.
При выборе формата стоит ориентироваться на задачи: FBX подходит для комплексных сцен с анимацией и сложными материалами, OBJ – для статичных объектов с минимальными требованиями к данным сцены. Для уменьшения размера файлов и ускорения передачи рекомендуется использовать сжатие FBX и объединение нескольких OBJ в один пакет при массовой передаче моделей.
В AutoCAD перед экспортом рекомендуется проверять целостность модели: отсутствие пересечений, корректное ориентирование нормалей и единицы измерения. Это предотвращает искажения при импорте в сторонние программы и ускоряет последующую работу с 3D-моделями.
Вопрос-ответ:
Какие основные форматы файлов поддерживает AutoCAD для экспорта чертежей?
AutoCAD позволяет сохранять чертежи в нескольких форматах. Среди них наиболее популярные: DWG — стандартный формат для хранения чертежей AutoCAD, DXF — открытый формат для обмена чертежами с другими программами, PDF — для печати и просмотра на любых устройствах, DWF — компактный формат для передачи чертежей без возможности редактирования, а также изображения, такие как PNG, JPG и TIFF. Каждый формат имеет свои особенности и применяется в зависимости от целей: например, для передачи чертежа заказчику чаще выбирают PDF, а для работы с другими CAD-системами — DXF.
В чем отличие форматов DWG и DXF при экспорте чертежей?
DWG — это собственный формат AutoCAD, который сохраняет все данные чертежа, включая слои, размеры, аннотации и параметры объектов. DXF создавался как текстовый или бинарный файл для обмена чертежами между различными CAD-программами. В DXF могут быть небольшие ограничения на сохранение сложных свойств объектов, особенно если их поддержка отсутствует в другой программе. Для работы внутри AutoCAD лучше использовать DWG, а для передачи чертежей другим CAD-системам — DXF.
Можно ли экспортировать чертеж AutoCAD в PDF с сохранением масштаба и слоев?
Да, AutoCAD позволяет создавать PDF-файлы, сохраняя точные размеры объектов и масштабы чертежа. При экспорте можно выбрать, какие слои будут видимы, и настроить их отображение в PDF. Также есть возможность включить в документ ссылки на слои и цветовую схему, что делает PDF более удобным для просмотра и проверки чертежа без AutoCAD. При этом текст и размеры остаются читаемыми и масштабируемыми.
Как правильно выбрать формат экспорта для передачи чертежа подрядчику?
Выбор формата зависит от того, как подрядчик будет использовать чертеж. Если требуется редактирование в AutoCAD или совместимой CAD-системе, лучше отправлять DWG или DXF. Если нужно только просмотр и печать, подойдет PDF. Для более компактной передачи больших проектов можно использовать DWF, который сохраняет слои и данные, но ограничивает редактирование. Также стоит учитывать требования заказчика или стандарты предприятия.
Можно ли экспортировать чертежи AutoCAD в графические форматы без потери качества?
Да, AutoCAD поддерживает экспорт в растровые форматы, такие как PNG, JPG и TIFF. Чтобы сохранить высокое качество, при экспорте нужно настроить разрешение изображения и параметры цвета. PNG лучше подходит для чертежей с прозрачным фоном и четкими линиями, JPG — для изображений с большим количеством деталей при меньшем объеме файла, а TIFF — для публикаций, где важна высокая точность графики. Важно учитывать, что после экспорта в растровый формат объекты становятся изображением и не редактируются как CAD-объекты.
