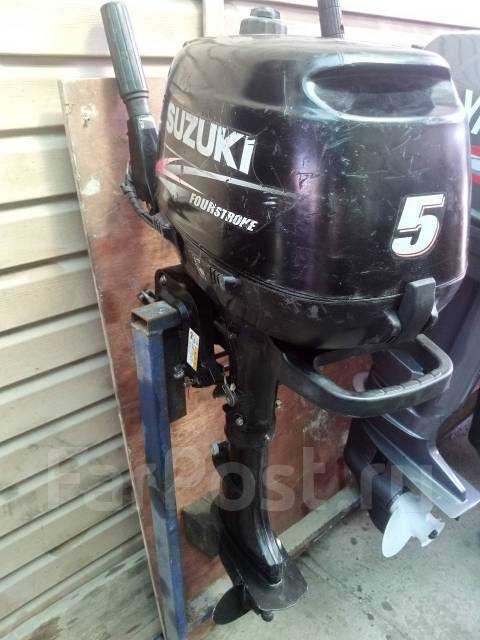

Как разобрать лодочный мотор df5 suzuki

Лодочный мотор Suzuki DF5 относится к классу четырёхтактных подвесных двигателей мощностью 5 л.с. с воздушным охлаждением. Его конструкция компактна и надёжна, однако регулярное обслуживание и своевременный разбор необходимы для очистки системы охлаждения, проверки цилиндро-поршневой группы и устранения загрязнений в карбюраторе.

Перед началом работ важно подготовить инструмент: набор гаечных ключей на 8, 10 и 12 мм, крестовую отвёртку, пассатижи, ёмкость для слива масла и чистые ветоши. Также рекомендуется использовать керосин или специальный очиститель для промывки деталей, а при сборке – новые прокладки и уплотнительные кольца.

Разбор мотора проводится в определённой последовательности: сначала снимается колпак и откручивается топливный бак, затем отсоединяются элементы топливной магистрали и система зажигания. Особое внимание стоит уделить аккуратному демонтажу карбюратора и разъединению нижней части редуктора от силовой головы – эти операции требуют осторожности, чтобы не повредить уплотнения и шлицевое соединение вала.

Подробная инструкция разборки позволяет не только выявить изношенные узлы, но и продлить срок службы двигателя. Следование правильному порядку действий исключает повреждения резьбы и обеспечивает корректную сборку после обслуживания.

Подготовка рабочего места и необходимых инструментов

Выберите просторное и освещённое место с устойчивой поверхностью для работы. Идеально подходит верстак или стол с высотой 80–90 см и несущей нагрузкой не менее 50 кг. На полу расстелите прочный полиэтилен или резиновый коврик для защиты деталей и предотвращения их скатывания.

Обеспечьте доступ к источнику чистой воды и тряпкам для промывки элементов мотора во время разборки. Подготовьте поддоны или ёмкости для хранения мелких деталей с маркировкой, чтобы не потерять болты, шайбы и прокладки.

Необходимый инструмент включает: набор рожковых и торцевых ключей (6–17 мм), отвертки с плоским и крестовым шлицем, пассатижи, универсальные щипцы для хомутов, динамометрический ключ для точной затяжки, пластиковый молоток для снятия уплотнений, а также комплект уплотнителей и смазки для сборки. Дополнительно пригодятся магнитный держатель для мелких деталей и настольная лампа с регулируемым углом освещения.

Организуйте инструмент и расходные материалы на подставках или магнитных панелях, чтобы они были под рукой и не мешали движению. Освободите пространство вокруг мотора, чтобы иметь возможность безопасно поворачивать его и снимать крупные узлы без риска повреждений.

Перед началом разборки проверьте исправность инструментов: ключи не должны быть изношены, отвертки – с неповреждёнными лезвиями, а ёмкости для деталей – чистыми и устойчивыми. Это минимизирует вероятность повреждения мотора и ускорит процесс обслуживания.

Снятие колпака и визуальный осмотр креплений

Перед началом разборки убедитесь, что мотор надежно зафиксирован на стойке или на транце лодки, чтобы исключить смещение при снятии колпака. Колпак DF5 удерживается четырьмя защелками по углам корпуса и дополнительными фиксирующими винтами в передней части.

1. Ослабьте винты крепления спереди моторного отсека с помощью отвертки PH2, не выкручивая их полностью.
2. Нажмите на защелки по углам корпуса и аккуратно приподнимите колпак, удерживая обе стороны одновременно, чтобы избежать заклинивания.
3. Снимите колпак, проверяя отсутствие повреждений защелок или трещин на корпусе крышки.

После снятия колпака проведите визуальный осмотр:

• Проверка состояния винтов и гаек крепления – отсутствие коррозии или излишней люфтовки.
• Осмотр резиновых уплотнителей на крышке – целостность и отсутствие деформаций, обеспечивающих герметичность.
• Проверка фиксаторов защелок – отсутствие трещин, деформаций или чрезмерного износа.
• Оценка поверхности корпуса мотора на предмет сколов краски и коррозионных очагов в зоне креплений.

Все выявленные дефекты следует зафиксировать и при необходимости заменить детали перед дальнейшей разборкой, чтобы обеспечить безопасное обслуживание мотора.

Отсоединение топливной системы и бака

Перед началом работ убедитесь, что двигатель выключен, а ключ зажигания извлечен. Слейте остатки топлива из бака в специально подготовленную емкость с плотно закрывающейся крышкой.

Ослабьте хомуты на топливных шлангах с помощью плоской отвертки или ключа подходящего размера. Аккуратно снимите шланги с топливного крана и инжектора, избегая резких движений, чтобы не повредить соединения.

Проверьте состояние шлангов на наличие трещин, утечек или следов старения. При необходимости замените их на оригинальные или рекомендованные производителем аналоги.

Отсоедините крепления топливного бака от корпуса мотора. На Suzuki DF5 используются металлические скобы с болтами, которые легко откручиваются рожковым ключом на 10 мм. Снимите бак вместе с топливным шлангом, аккуратно удерживая его, чтобы не пролилось топливо.

Если топливный бак оборудован сетчатым фильтром, осмотрите его на наличие загрязнений и отложений. Очистка фильтра сжатым воздухом или промывка бензином позволяет поддерживать стабильную подачу топлива при последующей сборке.

После отсоединения бака и шлангов убедитесь, что все соединения закрыты заглушками или крышками, чтобы предотвратить попадание грязи или влаги внутрь системы.

Демонтаж винта и нижнего редуктора

Перед началом демонтажа убедитесь, что лодочный мотор надежно закреплен на транце. Освободите место вокруг редуктора для удобного доступа. Снимите защитный колпак винта, если он установлен.

Ослабьте и аккуратно снимите крепежные гайки винта с помощью ключа на 17 мм. Для предотвращения повреждений используйте мягкий молоток или деревянный брусок при снятии винта, аккуратно постукивая по торцу втулки. После снятия винта осмотрите его на наличие трещин, деформаций и износа лопастей.

Далее подготовьте мотор к снятию нижнего редуктора. Слейте остатки масла через сливную пробку. Отсоедините рулевые тяги и трос привода газа и реверса, чтобы редуктор можно было свободно сдвинуть. Снимите крепежные болты корпуса редуктора, начиная с внешних, постепенно ослабляя внутренние, чтобы предотвратить перекос при демонтаже.

Аккуратно сдвиньте нижний редуктор вниз, удерживая его руками и при необходимости используя съемник. Извлеките вал редуктора, проверяя состояние шестерен и подшипников. Все элементы редуктора осмотрите на износ, коррозию и следы масляного загрязнения.

После завершения демонтажа очистите винт и редуктор от грязи и остатков масла, подготовив их к проверке и возможному ремонту. Храните детали на ровной поверхности, чтобы исключить деформацию и повреждения.

Снятие системы охлаждения и крыльчатки

Перед демонтажем системы охлаждения убедитесь, что мотор полностью остыл. Откройте сливной болт в блоке двигателя и слейте оставшуюся жидкость в подготовленную емкость, чтобы избежать подтеков и загрязнения рабочего места.

1. Снимите кожух охлаждающей системы, открутив крепежные винты крестовой отверткой. Сохраняйте винты для обратной сборки, так как они различаются по длине и расположению.
2. Ослабьте хомуты и аккуратно снимите шланги, соединяющие насос охлаждающей жидкости с блоком двигателя. Если шланги прикипели, аккуратно поверните их взад-вперед, не применяя силу, чтобы не повредить соединения.
3. Выверните крепежные болты водяного насоса и снимите насос вместе с прокладкой. Осмотрите прокладку на наличие трещин и деформаций – при необходимости замените на новую.
4. Для доступа к крыльчатке выкрутите центральную гайку на валу насоса. Используйте фиксатор или ключ, чтобы предотвратить прокручивание вала. Снимите крыльчатку, проверяя, чтобы лопасти не были повреждены или изношены.
5. Очистите посадочные места насоса и крыльчатки от старого герметика и отложений накипи. Это обеспечит плотное прилегание при последующей сборке.
6. Проверьте подшипники вала насоса на наличие люфта и плавность вращения. Любые признаки заедания или шумов требуют замены подшипников или насоса целиком.

После снятия системы охлаждения и крыльчатки подготовьте все детали для осмотра и замены изношенных элементов перед обратной сборкой. Правильная очистка и проверка уплотнений предотвратит утечки и перегрев двигателя при дальнейшем использовании.

Разборка цилиндро-поршневой группы

Снимите головку цилиндра, предварительно ослабив болты крест-накрест, чтобы избежать перекоса. Убедитесь, что прокладка не повреждена при демонтаже. Снимите цилиндр, аккуратно поддев его деревянной лопаткой или пластиковым съемником, избегая ударов по металлу.

Извлеките поршень вместе с шатуном, проверяя направление маркировки на днище поршня относительно цилиндра. Отделите шатун от поршня, сняв стопорные кольца и аккуратно выпрессовав палец поршня через пресс или мягкий молоток с оправкой. Не используйте зубило или отвертку.

Проверьте состояние поршневых колец. Замерьте боковой зазор колец в цилиндре, используя щуп. Если зазор превышает 0,4 мм, кольца подлежат замене. Осмотрите поверхность цилиндра на наличие борозд и задиров, измерьте диаметр в нескольких точках микрометром для выявления овальности.

Проверьте шатун на прямолинейность и люфт подшипников. При обнаружении деформаций или износа шейки шатуна замените деталь. Очистите все элементы от нагара и смазки без агрессивных абразивов.

Все детали после разборки следует промыть в керосине или специальном обезжиривателе. Храните поршень, цилиндр и шатун отдельно, чтобы исключить перекрестное смешение и потерю маркировки.

Перед сборкой замените изношенные или деформированные элементы и нанесите тонкий слой моторного масла на поверхности трения поршня и цилиндра для защиты при первом запуске.

Очистка деталей и проверка их состояния

Все детали промываются бензином или специализированным обезжиривателем для удаления нагара, смолы и остатков топлива. Цилиндры очищаются мягкой нейлоновой щеткой, избегая металлических инструментов, чтобы не нарушить зеркальную поверхность.

Поршни и кольца протираются чистой тряпкой. Кольца проверяются на трещины, деформацию и износ замка. Пальцы поршней осматриваются на задиры и коррозию. При обнаружении дефектов детали подлежат замене.

Клапаны промываются бензином и проверяются на люфт, прогар и повреждение кромок. Седла клапанов осматриваются на износ и задиры, при необходимости проводится притирка. Направляющие клапанов проверяются на плотность посадки.

Корпуса редуктора и крышки очищаются без абразивов, проверяются на трещины, коррозию и повреждения резьбы. Болты, гайки и шайбы сортируются по размеру и состоянию, поврежденные элементы заменяются.

После очистки детали просушиваются сжатым воздухом или чистой тряпкой. Проверяются критические параметры: зазоры поршневых колец, диаметр цилиндров, толщины прокладок. Измеренные значения сопоставляются с заводскими допусками для оценки возможности повторного использования деталей.

Вопрос-ответ:

Какие инструменты нужны для снятия колпака мотора Suzuki DF5?

Для снятия колпака мотора потребуются крестовая и плоская отвертки, ключи на 8 и 10 мм, а также небольшая трещотка с головками. Перед началом работы важно убедиться, что двигатель выключен и охлажден. Болты откручиваются последовательно, чтобы избежать перекоса крышки, который может повредить крепления.

Как правильно снять систему охлаждения и крыльчатку?

Сначала сливается вода из системы охлаждения через нижний патрубок. Затем откручиваются крепежные элементы кожуха и снимается корпус водяной помпы. Крыльчатка аккуратно снимается с вала, при этом важно не повредить уплотнительное кольцо. После снятия все детали промываются от отложений и проверяются на износ или трещины.

На что обратить внимание при разборке цилиндро-поршневой группы?

При разборке цилиндров и поршней нужно тщательно отслеживать положение каждого компонента, чтобы правильно собрать мотор после ремонта. Проверяется состояние поршневых колец, стенок цилиндров на наличие задиров и трещин, а также состояние шатуна и подшипников. Любые следы чрезмерного износа требуют замены деталей.

Как очистить детали и проверить их состояние после разборки?

Детали очищаются мягкой щеткой и специализированными обезжиривающими средствами. Металлические поверхности проверяются на коррозию, трещины и задиры. Манжеты и прокладки проверяются на деформацию и потерю эластичности. Все изношенные элементы подлежат замене, чтобы избежать проблем при сборке и эксплуатации мотора.

Какие меры предосторожности соблюдать при демонтаже винта и редуктора?

Перед демонтажем винта следует зафиксировать лодочный мотор, чтобы он не опрокинулся. Снимая винт, важно удерживать его обеими руками, так как он может быть тяжелым и скользким. Редуктор откручивается последовательно, болты не следует выкручивать полностью сразу. Все детали после снятия осматриваются на трещины и коррозию, чтобы при сборке избежать неисправностей.
