Как проверить датчик давления топлива renault trafic

Датчик давления топлива (DPF) Renault Trafic контролирует давление в топливной рампе и обеспечивает корректную работу двигателя. Его неисправность приводит к снижению мощности, нестабильной работе мотора и повышенному расходу топлива. Своевременная проверка позволяет выявить отклонения до появления серьёзных проблем.

Для диагностики используется цифровой манометр или сканер OBD-II с функцией отображения давления топлива. Оптимальное давление для двигателей 1.6 dCi составляет 3,0–4,0 бар на холостом ходу и до 10–12 бар под нагрузкой. Любые отклонения более чем на ±0,3 бар указывают на необходимость проверки самого датчика или топливной системы.

При осмотре важно учитывать состояние электрических разъёмов и проводки: окисленные контакты или повреждённая изоляция могут вызывать ложные показания. Также стоит проверять фильтр топливной системы и состояние топливного насоса, так как их неисправность напрямую влияет на показатели датчика.

Регулярная проверка датчика давления топлива в Renault Trafic каждые 40–50 тысяч километров предотвращает возникновение кода ошибки P0190 и связанных с ним проблем с запуском двигателя и выбросами топлива. Контроль показателей перед длительными поездками особенно актуален для коммерческих версий с высокой нагрузкой на двигатель.

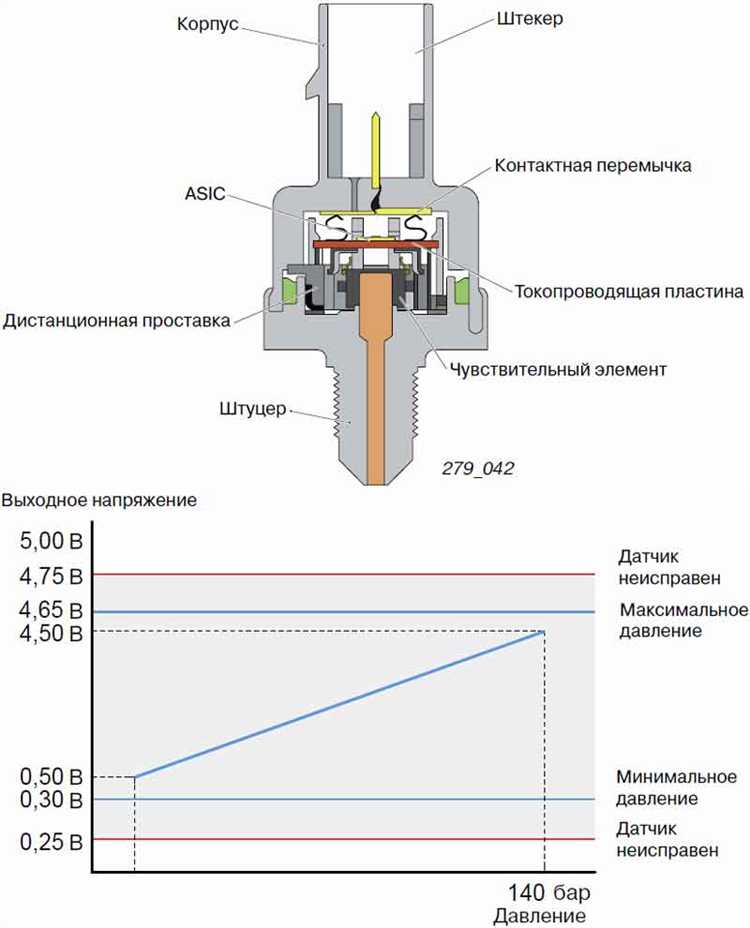

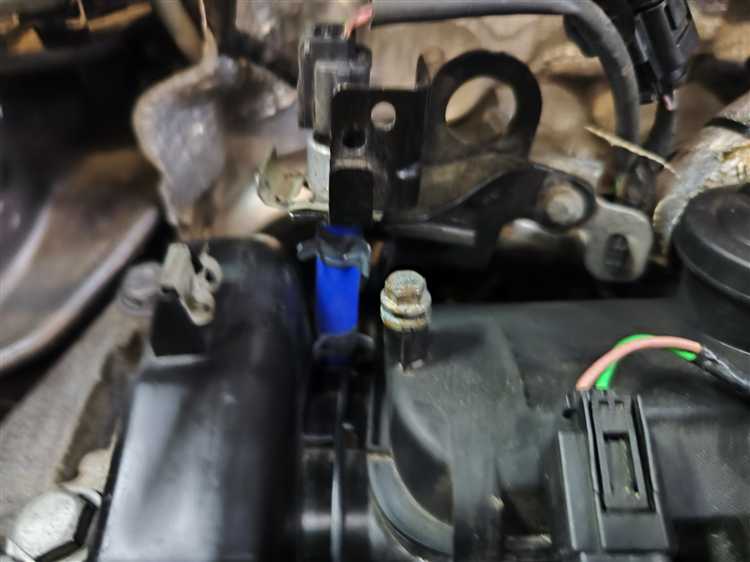

Определение местоположения датчика давления топлива

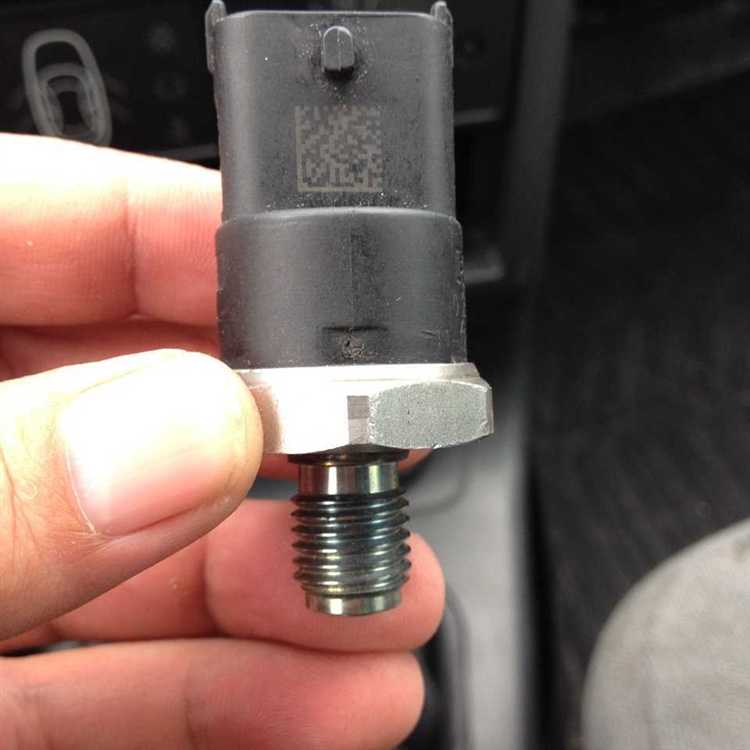

Датчик давления топлива на Renault Trafic установлен непосредственно на топливной рейке возле форсунок. Он имеет цилиндрическую форму с электрическим разъёмом для подключения к системе управления двигателем.

Для доступа к датчику необходимо снять декоративную крышку двигателя и, при необходимости, топливную рампу. Датчик фиксируется гайкой или защёлкой, в зависимости от модели двигателя.

Визуально датчик легко идентифицировать по металлическому корпусу с тонкой трубкой для измерения давления и трёхконтактным электрическим разъёмом. Он располагается в верхней части двигателя, ближе к центру, рядом с форсунками первого цилиндра.

Перед проверкой или снятием датчика требуется снять давление топлива в системе. Для этого используют специальный штуцер на топливной рампе или отключают предохранитель насоса и прокачивают двигатель, чтобы избежать выброса топлива.

Подключение к датчику и его точное расположение может отличаться в зависимости от года выпуска и модификации Renault Trafic. Рекомендуется сверяться с сервисной документацией или схемой двигателя для конкретной модели.

Необходимые инструменты для проверки датчика

Для точной проверки датчика давления топлива на Renault Trafic потребуется минимальный набор специализированных инструментов. Их использование обеспечивает корректное измерение и предотвращает повреждение оборудования.

• Мультиметр с возможностью измерения постоянного напряжения и сопротивления. Он необходим для проверки электрической цепи датчика и состояния его контактов.

• Манометр для топлива с точностью до 0,1 бар. Он позволяет оценить реальное давление в топливной системе и сравнить с номинальными параметрами.

• Набор ключей и торцевых головок размером 8–14 мм. Требуется для демонтажа креплений датчика и снятия топливных трубок.

• Отвертки крестовые и плоские средней жесткости. Используются для отсоединения разъемов и элементов крепежа датчика.

• Контактная смазка или очиститель электрических контактов. Помогает предотвратить коррозию и улучшает проводимость соединений.

• Защитные перчатки и очки. Обеспечивают безопасность при работе с топливной системой и предотвращают попадание топлива на кожу и в глаза.

• Емкость для сбора топлива. Необходима при снятии датчика для предотвращения пролива топлива на двигатель или пол.

Использование перечисленных инструментов гарантирует точность диагностики и снижает риск повреждений при проверке датчика давления топлива.

Проверка электрического разъема и контактов датчика

Для точной диагностики датчика давления топлива на Renault Trafic необходимо проверить состояние электрического разъема и контактов. Неправильный контакт или окисление проводов может приводить к некорректным показаниям.

Последовательность действий:

1. Отключите аккумулятор для исключения короткого замыкания при работе с разъемом.
2. Отсоедините разъем датчика, аккуратно нажав на фиксатор, чтобы не повредить пластиковые элементы.
3. Осмотрите контакты на предмет:
• Окисления или зеленоватого налета;
• Следов нагара или перегрева;
• Механических повреждений и деформаций контактов.
4. При обнаружении загрязнений или окисления очистите контакты с помощью специального электроочистителя или изопропилового спирта, используя мягкую щетку.
5. Проверьте плотность контакта разъема. Контакты должны входить без люфта и надежно фиксироваться.
6. После очистки и проверки соберите разъем обратно, убедившись, что фиксатор защёлкнулся.
7. Подключите аккумулятор и выполните тест датчика с помощью мультиметра или диагностического сканера для проверки сигналов.

Регулярная проверка разъема и контактов предотвращает ложные ошибки в системе управления топливом и помогает точно выявлять неисправности датчика давления.

Измерение давления топлива мультиметром

Для проверки датчика давления топлива Renault Trafic используется цифровой мультиметр с функцией измерения напряжения. Сначала отключите питание автомобиля и отсоедините разъем датчика. Подключите щупы мультиметра к контактам разъема: красный к сигнальному проводу, черный к массе.

Включите зажигание без запуска двигателя. На сигнальном проводе должно появиться опорное напряжение, обычно 0,5–4,5 В при стандартных датчиках. Медленно изменяя давление в топливной рампе с помощью тестового насоса или диагностического оборудования, наблюдайте изменение напряжения. Оно должно линейно увеличиваться с ростом давления.

Если мультиметр показывает постоянное значение или скачки, отличные от допустимого диапазона, датчик неисправен. При измерении учитывайте температуру топлива и двигателя: холодный мотор может давать меньшие значения, что необходимо учитывать при оценке.

После проверки снимите щупы, восстановите разъем и убедитесь, что контакты надежно закреплены. Любые повреждения проводки или окисления контактов снижают точность показаний и требуют очистки или замены разъема.

Использование диагностического сканера для считывания данных

Для проверки датчика давления топлива Renault Trafic рекомендуется использовать OBD-II сканер с поддержкой протокола CAN. Подключение производится через разъем в салоне автомобиля, обычно под рулевой колонкой. После подключения необходимо включить зажигание, не заводя двигатель.

На сканере выбирается режим чтения данных реального времени (Live Data) и параметр Fuel Rail Pressure или Rail Pressure Sensor, в зависимости от модели сканера. Состояние датчика отображается в килопаскалях (kPa) или барах (bar). Для двигателя 1.6 dCi нормальное давление на холостом ходу составляет около 300–400 kPa, под нагрузкой может достигать 1600–1800 kPa. Отклонения от этих значений указывают на неисправность датчика или топливной системы.

Некоторые сканеры позволяют активировать функцию тестирования датчика через программное меню. При активации устройство посылает команду на ЭБУ для проверки реактивности сенсора. Если показания не изменяются в ответ на изменение нагрузки двигателя, датчик подлежит замене.

Сканер также фиксирует коды ошибок P0190–P0193, связанные с датчиком давления топлива. Эти коды помогают уточнить характер неисправности: заниженное, завышенное или обрыв сигнала. После устранения проблемы коды можно очистить через сканер и повторно проверить параметры в режиме Live Data.

Симптомы неисправного датчика давления топлива

При движении возможны резкие провалы тяги и рывки при разгоне. Эти проявления связаны с тем, что электронный блок управления подаёт неверное количество топлива из-за искажённых сигналов датчика.

Одним из характерных признаков является снижение мощности, особенно при наборе скорости на трассе или при движении в гору. Двигатель работает с ограниченными возможностями, так как система ограничивает подачу топлива для защиты узлов.

Визуальным сигналом часто становится загорание лампы «Check Engine» на панели приборов. Сканер в этом случае фиксирует ошибки, связанные с несоответствием давления в топливной рампе требуемым значениям.

Косвенными признаками можно считать повышенный расход топлива и нестабильный холостой ход. При этом обороты могут «плавать» или неожиданно падать до критических значений.

Игнорирование перечисленных симптомов может привести к перегрузке топливного насоса и повреждению форсунок, поэтому при их появлении следует провести диагностику датчика и проверить электрические сигналы мультиметром или сканером.

Проверка датчика под нагрузкой двигателя

Запустите двигатель и подключите диагностический сканер к OBD-разъему. В меню выберите отображение параметров топливной системы. Постепенно увеличивайте обороты до 2500–3000 об/мин и удерживайте их несколько секунд. Показания датчика должны соответствовать значениям, заложенным в прошивке ЭБУ, обычно в диапазоне 250–300 бар при нагрузке.

При резком нажатии на педаль акселератора давление должно увеличиваться без задержек и оставаться стабильным при удержании оборотов. Если наблюдаются скачки, провалы или давление не поднимается выше холостого уровня, это указывает на неисправность датчика либо проблемы в топливной системе.

Для точности проверки сравните показания датчика с эталонным значением, полученным с помощью механического манометра, подключенного к топливной рампе. Несовпадение более чем на 10–15 бар свидетельствует о нарушении работы датчика давления топлива.

Замена датчика давления топлива при необходимости

Если проверка показала некорректные данные или полное отсутствие сигнала, датчик давления топлива подлежит замене. На Renault Trafic он установлен на рампе топливной системы и крепится резьбовым соединением.

Перед заменой необходимо сбросить давление в топливной магистрали, отключить минусовую клемму аккумулятора и подготовить новый оригинальный датчик. Использование аналогов от неизвестных производителей часто приводит к некорректной работе двигателя.

Снятие выполняется при помощи гаечного ключа подходящего размера. После откручивания старого датчика отверстие рекомендуется закрыть чистой ветошью, чтобы предотвратить попадание пыли или влаги. Установка нового элемента проводится в обратном порядке с обязательной заменой уплотнительного кольца.

Момент затяжки должен соответствовать значениям, указанным в технической документации Renault Trafic. Чрезмерное усилие может привести к повреждению резьбы или корпуса датчика.

После установки необходимо подключить разъём, восстановить питание аккумулятора и произвести повторную проверку давления топлива через диагностический сканер. Если показания стабильные и соответствуют норме, замена выполнена корректно.

Вопрос-ответ:

Какие признаки указывают на неисправность датчика давления топлива в Renault Trafic?

Чаще всего проявляются затрудненный запуск двигателя, нестабильные обороты на холостом ходу, провалы при разгоне и потеря мощности. Также могут загораться ошибки на панели приборов, связанные с системой впрыска.

Можно ли проверить датчик давления топлива без специального оборудования?

Минимальная проверка возможна — осмотреть разъём и проводку, проверить наличие окислов или повреждений. Однако точные данные о работе датчика получают только при подключении диагностического сканера или с использованием мультиметра, фиксирующего сигналы на выводах.

Какое давление должен показывать исправный датчик при работе двигателя?

На дизельных версиях Renault Trafic давление в рампе на холостом ходу обычно составляет 250–350 бар, при резком нажатии на педаль газа оно может подниматься до 1000–1500 бар. Точные значения зависят от типа двигателя и его модификации, поэтому нужно сверяться с технической документацией.

Можно ли ездить с неисправным датчиком давления топлива?

Продолжительная эксплуатация с неисправным датчиком нежелательна. Неверные данные о давлении топлива приводят к сбоям в подаче смеси, что чревато повышенным расходом, потерей мощности и риском выхода из строя топливного насоса высокого давления.

Как проходит замена датчика давления топлива на Renault Trafic?

Сначала сбрасывают давление в топливной рампе, затем отсоединяют электрический разъём. Датчик выкручивается специальным ключом, после чего ставится новый элемент с обязательной заменой уплотнительного кольца. При установке важно не перетянуть резьбу, чтобы избежать повреждений.

Какие признаки указывают на необходимость проверки датчика давления топлива на Renault Trafic?

Чаще всего о возможных неисправностях сигнализирует трудный запуск двигателя, потеря мощности при разгоне, рывки при движении или повышенный расход топлива. Также на приборной панели может загореться индикатор «Check Engine». В таких случаях стоит подключить диагностический сканер, чтобы считать ошибки, и дополнительно измерить фактические параметры давления, сравнив их с заводскими значениями. Если расхождения значительные, проверка датчика становится обязательной.
