Датчик массового расхода воздуха (ДМРВ) в Suzuki Cultus расположен на участке между корпусом воздушного фильтра и дроссельным узлом. Он закреплён непосредственно на воздуховоде и фиксируется болтами, что позволяет быстро демонтировать его при необходимости диагностики или замены.
Для доступа к ДМРВ необходимо открыть капот и найти пластиковый короб воздушного фильтра. От него отходит гофрированный патрубок, ведущий к дроссельной заслонке. Именно на этом патрубке и установлен датчик. На корпусе можно заметить электрический разъём, через который он соединяется с бортовой электроникой автомобиля.
Перед проверкой или снятием датчика рекомендуется отключить клемму аккумулятора, чтобы исключить короткое замыкание. Снятие обычно требует открутить два винта и аккуратно отсоединить разъём. При повторной установке важно убедиться в герметичности соединения патрубка, так как даже небольшая утечка воздуха приведёт к искажённым показаниям.

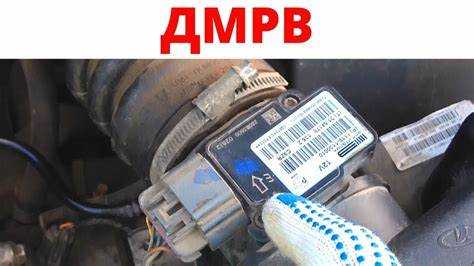

Где находится датчик ДМРВ в Suzuki Cultus
В Suzuki Cultus датчик массового расхода воздуха установлен в подкапотном пространстве на воздушном тракте. Он располагается между корпусом воздушного фильтра и патрубком, ведущим к дроссельному узлу. Такое расположение позволяет фиксировать объём воздуха, поступающего в двигатель, ещё до его смешивания с топливом.
При визуальном осмотре датчик можно найти на пластиковом воздуховоде сразу за фильтром. К корпусу ДМРВ подведён электрический разъём с несколькими проводами, что помогает быстро отличить его от других элементов. Для доступа к нему достаточно открыть капот, снять крышку фильтра и проследить за направлением патрубка.
Чтобы убедиться, что найден именно ДМРВ, стоит обратить внимание на его форму: компактный корпус с фиксирующими винтами и фишкой подключения. На многих версиях Cultus датчик закреплён двумя болтами или защёлками, поэтому для демонтажа потребуется крестовая отвёртка или головка подходящего размера.
Рекомендуется проверять состояние контактов и герметичность посадочного места, так как нарушение фиксации может приводить к подсосу воздуха и искажённым показаниям. Это особенно важно для стабильной работы двигателя и корректного расхода топлива.

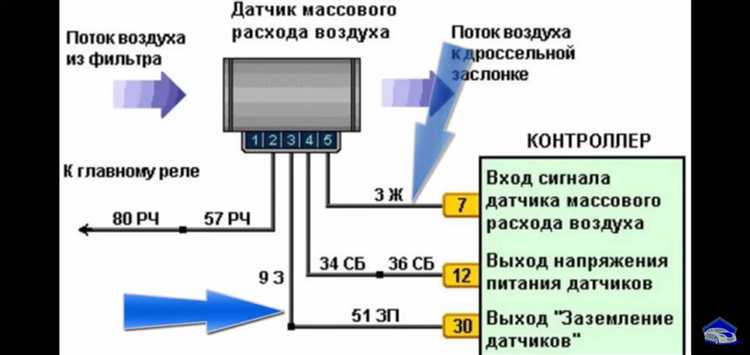

Место установки датчика ДМРВ в моторном отсеке
В Suzuki Cultus датчик массового расхода воздуха установлен в верхней части моторного отсека, между корпусом воздушного фильтра и впускным патрубком. Его корпус закреплён непосредственно на выходе фильтра, что позволяет фиксировать объём воздуха до поступления во впускной коллектор.
Для доступа к датчику достаточно открыть капот и найти пластиковый блок с разъёмом, соединённым с жгутом проводов. Разъём расположен сверху, а сам датчик вмонтирован в воздуховод, ведущий от фильтра к дроссельному узлу.
При проверке или замене необходимо снять крышку корпуса фильтра и отсоединить электрический разъём, чтобы не повредить контакты. Демонтаж проводится через откручивание фиксирующих винтов, удерживающих датчик на месте.
Такое расположение обеспечивает быстрый доступ без необходимости разбирать другие элементы моторного отсека, что упрощает диагностику и обслуживание.
Расположение датчика относительно воздушного фильтра
В Suzuki Cultus датчик ДМРВ закреплён прямо на корпусе воздухозаборного тракта между воздушным фильтром и дроссельным узлом. Такое расположение позволяет фиксировать объём поступающего воздуха сразу после его очистки.
Корпус фильтра находится в левой части моторного отсека, ближе к крылу, а датчик размещён на выходном патрубке корпуса. Он установлен в пластиковом переходнике, через который очищенный поток воздуха направляется к впускному коллектору.
Чтобы увидеть датчик, достаточно открыть крышку капота и проследить за шлангом, выходящим из корпуса воздушного фильтра. Небольшой блок с электрическим разъёмом и крепёжными винтами указывает на его точное место. При необходимости снятия датчика важно сначала отсоединить разъём питания, а затем аккуратно выкрутить крепления, не повредив уплотнение между корпусом и патрубком.

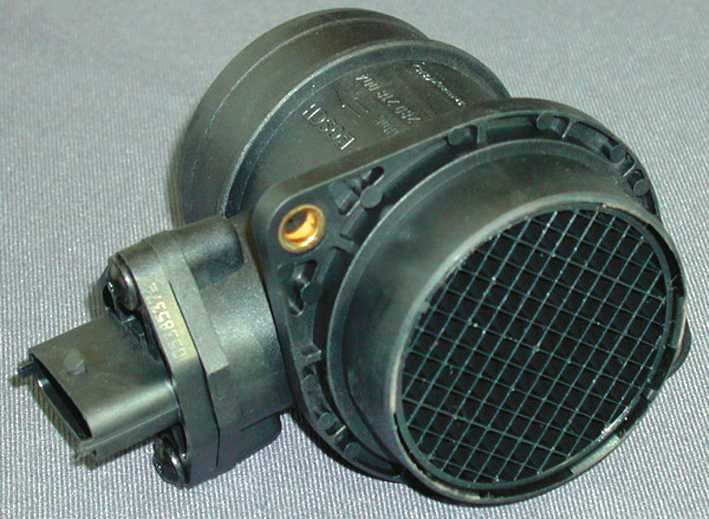

Как выглядит датчик ДМРВ на Suzuki Cultus
Датчик массового расхода воздуха на Suzuki Cultus имеет компактный пластиковый корпус прямоугольной формы, закреплённый в воздуховоде между воздушным фильтром и дроссельным узлом. Внешне он отличается наличием фланца для крепления и разъёма для подключения проводки.
Основной элемент конструкции – пластиковый блок с металлическими вставками, внутри которого размещён чувствительный элемент. На корпусе присутствует электрический разъём с несколькими контактами, обеспечивающий связь датчика с блоком управления двигателем. Разъём обычно фиксируется защёлкой, что предотвращает случайное отсоединение.
Чувствительная часть датчика не видна снаружи, так как она защищена от загрязнений корпусом. Снаружи заметна только монтажная часть с отверстиями под винты или болты, позволяющими жёстко закрепить датчик в патрубке. Цвет корпуса чаще всего чёрный или тёмно-серый, что упрощает его визуальное определение среди других элементов моторного отсека.
При проверке подлинности и состояния датчика рекомендуется обратить внимание на маркировку производителя и отсутствие трещин на корпусе. Повреждения или следы некачественного ремонта могут указывать на необходимость замены.
Отличия расположения датчика на разных поколениях Cultus
В первом поколении Suzuki Cultus (1983–1988) датчик массового расхода воздуха не применялся, вместо него использовались карбюраторные системы. Поэтому при ремонте этих машин искать ДМРВ не имеет смысла.
Во втором поколении (1988–1998) на версиях с инжектором датчик устанавливали непосредственно в корпусе воздушного фильтра. Его легко заметить после снятия крышки фильтра – он совмещён с воздухозаборным патрубком.
В третьем поколении (с 1995 года) конструкция изменилась: датчик перенесли на впускной воздуховод ближе к дроссельному узлу. Это позволило точнее фиксировать объём поступающего воздуха и облегчило доступ при обслуживании.
- Для машин 80-х годов – отсутствие датчика, только механические системы подачи топлива.
- Для моделей конца 80-х – начала 90-х – ДМРВ встроен в корпус фильтра, требуется его разборка для доступа.
- Для версий с середины 90-х – датчик закреплён на патрубке перед дроссельной заслонкой, снимается без демонтажа фильтра.
При подборе запчастей важно учитывать год выпуска Cultus: взаимозаменяемости между разными поколениями нет. Для правильного поиска детали рекомендуется сверять каталожный номер по VIN.
Как получить доступ к датчику для осмотра
Доступ к датчику ДМРВ в Suzuki Cultus требует минимальной разборки элементов впускной системы. Он установлен между воздушным фильтром и дроссельной заслонкой, что определяет последовательность действий.
- Откройте капот и убедитесь, что двигатель остыл, чтобы избежать ожогов.
- Отсоедините воздушный фильтр, сняв верхнюю крышку корпуса и фильтрующий элемент. В некоторых моделях потребуется открутить несколько винтов или зажимов корпуса.
- Осмотрите патрубки, соединяющие корпус фильтра с дроссельной заслонкой. Датчик находится в одном из этих патрубков или непосредственно на корпусе дросселя.
- Отключите электрический разъем датчика, нажав на фиксатор, чтобы разъем можно было безопасно снять.
- Если требуется полный доступ, открутите фиксирующие винты датчика и аккуратно извлеките его из патрубка, избегая повреждений контактов и чувствительного элемента.
Для повторной установки убедитесь, что прокладка датчика не повреждена и разъем надежно закреплен. Проверка состояния датчика возможна без демонтажа при наличии диагностического оборудования, но визуальный осмотр требует полного снятия корпуса воздушного фильтра.
Какие элементы мешают добраться до датчика
Доступ к датчику ДМРВ в Suzuki Cultus ограничен корпусом воздушного фильтра и соединительными патрубками впускного коллектора. Корпус фильтра необходимо частично снять, чтобы освободить пространство для манипуляций с датчиком. Патрубки системы вентиляции картерных газов и резиновые шланги системы отопителя также перекрывают прямой доступ и требуют аккуратного отсоединения.
Кронштейны проводки датчика закреплены рядом с впускным коллектором, их нельзя тянуть силой: рекомендуется сначала отсоединить разъемы и закрепляющие хомуты. В некоторых моделях Suzuki Cultus аккумулятор и его крепеж частично перекрывают верхнюю часть моторного отсека, что делает съем датчика невозможным без временного демонтажа батареи.
При подготовке к осмотру или замене датчика важно предусмотреть освободившиеся элементы: отсоединение патрубков и проводки должно проводиться последовательно, чтобы не повредить пластиковые фиксаторы и шланги.
Признаки неправильного подключения датчика после снятия
Если датчик ДМРВ установлен неправильно или разъем подключен с нарушением полярности, двигатель может начать работать с нестабильными оборотами на холостом ходу. Наблюдается неравномерная реакция на педаль акселератора и подергивания при ускорении.
Неправильное подключение часто вызывает появление ошибок в системе управления двигателем, фиксируемых через OBD-II. Типичные коды ошибок включают P0100, P0101, что указывает на несоответствие сигналов массового расхода воздуха.
При ошибочном подключении возможно повышенное расход топлива и черный дым из выхлопной трубы, что связано с некорректной смесью воздуха и топлива.
Световой индикатор Check Engine может загораться постоянно или мигать, сигнализируя о неисправности цепи датчика. Резкое снижение динамики автомобиля или трудности с запуском двигателя также указывают на неправильное подключение.
Для устранения признаков необходимо проверить правильность ориентации датчика, надежность фиксации разъема и целостность проводки, избегая перекоса или слабого контакта.
Вопрос-ответ:
Где конкретно расположен датчик ДМРВ в моторном отсеке Suzuki Cultus?
Датчик ДМРВ установлен на впускном патрубке, между воздушным фильтром и дроссельной заслонкой. В моторном отсеке он находится с правой стороны двигателя (если смотреть со стороны передка автомобиля) и обычно прикручен к корпусу патрубка с помощью двух винтов и оснащён электрическим разъёмом для подключения проводки.
Как распознать неправильное подключение датчика после его снятия и установки?
Основные признаки неправильного подключения включают нестабильный холостой ход двигателя, рывки при ускорении, а также появление ошибки датчика на приборной панели. В некоторых случаях мотор может начать работать с повышенным расходом топлива или неустойчиво реагировать на нажатие педали акселератора. Проверка правильного подключения осуществляется визуально — разъём должен быть полностью вставлен, а контакты чистыми и не окисленными.
Какие элементы двигателя мешают добраться до датчика ДМРВ?
При попытке доступа к датчику чаще всего мешают корпус воздушного фильтра и впускной патрубок. В некоторых версиях Cultus может быть ограничен доступ из-за креплений и трубок системы вентиляции картерных газов. Для удобства работы иногда требуется временно снять или отодвинуть воздушный фильтр и часть патрубка, чтобы добраться до винтов крепления датчика.
Можно ли осмотреть датчик ДМРВ без его снятия?
Визуальный осмотр возможен, но ограничен. Через открытый разъём патрубка можно проверить наличие загрязнений на сенсоре и целостность корпуса, а также состояние проводки. Для более тщательной диагностики рекомендуется снять датчик, чтобы очистить его или проверить сопротивление и напряжение на контактах, что обеспечивает более точную проверку его работоспособности.
Отличается ли расположение датчика на разных поколениях Suzuki Cultus?
Да, на ранних поколениях Cultus датчик ДМРВ был установлен ближе к верхней части впускного коллектора, что обеспечивало прямое подключение к воздушному фильтру. На более поздних моделях датчик смещён к патрубку перед дроссельной заслонкой, что упрощает диагностику и замену. Внешне датчики схожи, но крепёж и положение разъёма могут различаться, поэтому при обслуживании важно учитывать модельный год автомобиля.
Где именно в моторном отсеке Suzuki Cultus установлен датчик ДМРВ?
Датчик массового расхода воздуха в Suzuki Cultus находится на впускном коллекторе, между воздушным фильтром и дроссельной заслонкой. Он закреплен в специальном корпусе, через который проходит поток воздуха, поступающего в двигатель. Обычно он легко узнаваем по пластиковому корпусу с электрическим разъемом и небольшой мембране внутри. Такое расположение обеспечивает точное измерение объема и плотности воздуха перед поступлением в цилиндры, что необходимо для корректной работы системы впрыска топлива.
Какие признаки указывают на неисправность или неправильное подключение датчика ДМРВ в Suzuki Cultus?
Если датчик ДМРВ установлен неправильно или выходит из строя, автомобиль может проявлять ряд характерных симптомов. Среди них: нестабильный холостой ход, резкое снижение мощности двигателя, затрудненный пуск, повышенный расход топлива и появление ошибок в электронной системе управления мотором. Иногда на панели загорается индикатор «Check Engine». Проверка проводится с помощью диагностического сканера или визуального осмотра разъема и корпуса датчика на предмет загрязнений или повреждений.
