На Suzuki Grand Vitara установлено несколько монтажных блоков с предохранителями, отвечающими за защиту электрических цепей автомобиля. Их расположение зависит от года выпуска и комплектации, однако основные блоки находятся в салоне и под капотом.
Салонный блок предохранителей размещён с левой стороны приборной панели, рядом с рулевой колонкой. Для доступа к нему нужно открыть небольшую пластиковую крышку. В этом блоке расположены предохранители, отвечающие за внутреннее освещение, прикуриватель, стеклоподъёмники, обогрев зеркал и другие элементы комфорта.
Подкапотный блок предохранителей находится рядом с аккумулятором, ближе к правому крылу. Здесь установлены плавкие элементы, отвечающие за работу системы зажигания, вентилятора охлаждения, топливного насоса и основных электрических узлов двигателя. Доступ осуществляется через защёлкивающуюся крышку с указателями номеров предохранителей на внутренней стороне.
Рекомендация: перед заменой предохранителя следует убедиться в соответствии номинала указанному в инструкции и использовать только исправные плавкие элементы. Несоответствие номинала может привести к повреждению электропроводки или оборудования.
Расположение основного блока предохранителей под капотом
Основной блок предохранителей Suzuki Grand Vitara находится в моторном отсеке с левой стороны, рядом с аккумулятором. Корпус блока выполнен из пластика и защищён крышкой с фиксаторами. Для доступа крышку необходимо аккуратно поддеть и снять, не прикладывая излишнего усилия.

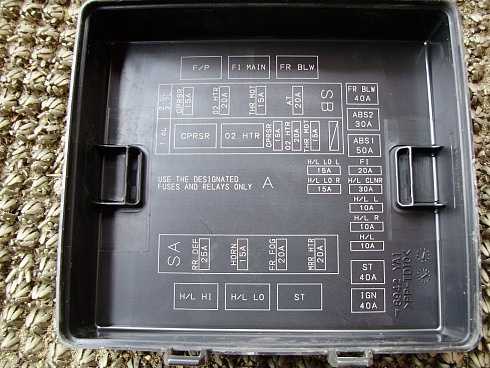

На внутренней стороне крышки расположена схема, где обозначены все предохранители и реле. Эта схема помогает быстро определить нужный элемент без дополнительных справочников.
- Перед открытием блока следует выключить зажигание и убедиться, что двигатель остановлен.
- Не прикасайтесь к элементам внутри блока мокрыми руками, чтобы избежать короткого замыкания.
- Для извлечения предохранителей удобно использовать пластиковый съёмник, который может быть закреплён внутри крышки.
В подкапотном блоке находятся предохранители, отвечающие за работу систем двигателя, охлаждения, кондиционера, фар и других силовых потребителей. Проверку целостности можно выполнять визуально: перегоревшая вставка внутри корпуса предохранителя будет повреждена или почерневшая.

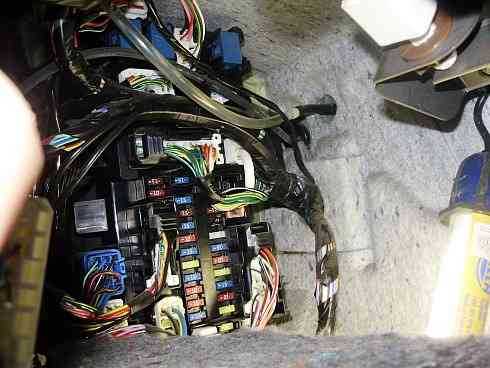

Где искать салонный блок предохранителей
Салонный блок предохранителей на Suzuki Grand Vitara расположен под приборной панелью со стороны водителя. Чтобы получить доступ, нужно открыть водительскую дверь и заглянуть в нижнюю часть панели, чуть левее рулевой колонки.
Крышка блока закрыта пластиковым щитком, который фиксируется защёлками. Его можно снять без инструментов, аккуратно потянув на себя. На внутренней стороне крышки нанесена схема с обозначениями предохранителей.
При замене удобно пользоваться небольшим пинцетом или съёмником, которые иногда закреплены внутри крышки. Если такого инструмента нет, предохранитель можно вынуть тонкими плоскогубцами, стараясь не повредить контакты.
Для проверки целостности предохранителя достаточно осмотреть плавкую вставку. При обнаружении перегоревшего элемента рекомендуется устанавливать предохранитель с тем же номиналом, что указан в схеме, чтобы избежать повреждения электропроводки.
Как получить доступ к блоку предохранителей за бардачком
Салонный блок предохранителей на Suzuki Grand Vitara расположен за бардачком со стороны пассажира. Для доступа сначала откройте бардачок полностью.
Чтобы освободить его, нажмите на боковые ограничители, удерживающие крышку в верхнем положении. При нажатии они слегка прогибаются внутрь, позволяя опустить бардачок ниже штатного уровня.
После снятия упора крышка бардачка наклоняется вниз и открывает пространство, где закреплен пластиковый защитный кожух. Его необходимо аккуратно отщелкнуть руками, поддев с краев.
За кожухом находится блок предохранителей с обозначенными слотами. Для замены используйте пластиковый съемник из комплектного набора или тонкие плоскогубцы, чтобы извлечь перегоревший элемент без повреждений.
При обратной сборке убедитесь, что защелки бардачка встали в исходное положение, иначе крышка может закрываться неплотно.
Назначение предохранителей в подкапотном блоке
Под капотом Suzuki Grand Vitara установлен блок предохранителей, отвечающий за работу основных систем автомобиля. Здесь сосредоточены элементы, защищающие цепи стартера, генератора, вентилятора охлаждения, электропомпы и основных осветительных приборов.
Отдельные предохранители в этом блоке отвечают за работу ближнего и дальнего света, противотуманных фар, обогрева заднего стекла и стеклоочистителей. Также через подкапотный блок проходит питание на систему кондиционирования, АБС и топливный насос.
Практический совет: при проверке неисправностей стоит уделять внимание именно подкапотному блоку, если возникли проблемы с запуском двигателя, зарядкой аккумулятора или отсутствием работы ключевых элементов освещения. Нередко именно перегоревший предохранитель в этом отсеке становится причиной отказа целой системы.
Рекомендуется всегда иметь комплект запасных предохранителей разных номиналов, чтобы при необходимости заменить неисправный элемент и восстановить работу электрооборудования без визита в сервис.
Расшифровка предохранителей в салонном блоке
Салонный блок предохранителей Suzuki Grand Vitara находится за бардачком и включает элементы, отвечающие за питание основных систем управления и оборудования. Каждый предохранитель имеет фиксированное значение силы тока, что исключает случайную замену на неподходящий элемент.
Внутри этого блока расположены предохранители, отвечающие за освещение салона, прикуриватель, систему кондиционирования, стеклоподъёмники, электрические зеркала, обогрев заднего стекла и работу аудиосистемы. Также здесь находятся элементы, защищающие цепи приборной панели, систему запуска двигателя и блок управления ЭБУ.
Перед заменой важно определить точный предохранитель, связанный с неисправной функцией. Номинал указывается на корпусе и в крышке блока. Использовать предохранители с большим значением тока недопустимо – это может привести к перегреву проводки и повреждению оборудования.
Рекомендуется всегда иметь при себе комплект запасных предохранителей с подходящими номиналами. При замене необходимо аккуратно извлечь перегоревший элемент съёмником или пинцетом и установить новый, избегая повреждения посадочного гнезда.

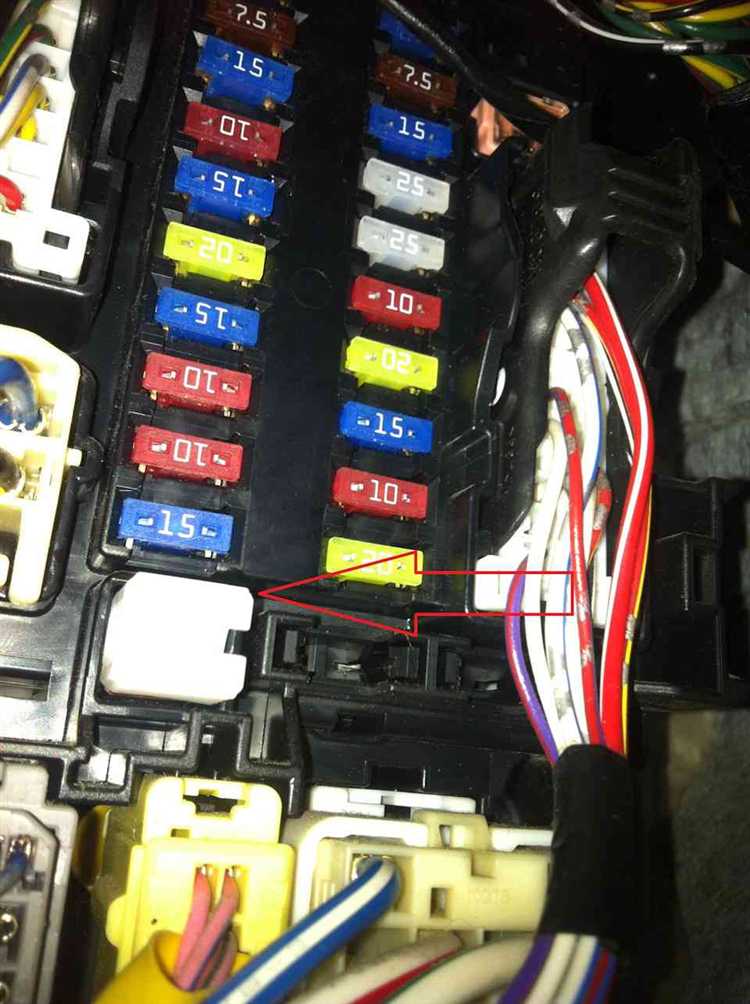

Расположение запасных предохранителей и съёмника
В Suzuki Grand Vitara запасные предохранители размещены в салонном блоке, который установлен за бардачком. Они находятся в нижней части панели блока, отдельно от рабочих цепей. Производитель предусмотрел несколько резервных элементов разных номиналов, что позволяет заменить перегоревший предохранитель без поездки в магазин.
Пластиковый съёмник закреплён рядом с запасными предохранителями. Его форма рассчитана на удобное извлечение предохранителей без повреждения контактов. При снятии рекомендуется слегка покачивать элемент, чтобы избежать поломки ножек.
Перед использованием съёмника необходимо убедиться, что зажигание выключено. После замены перегоревший предохранитель следует оставить вне блока, чтобы в дальнейшем точно определить, какой элемент был заменён. Запас лучше пополнять заранее, так как стандартный набор ограничен по количеству.
Вопрос-ответ:
Где в Suzuki Grand Vitara находятся предохранители, отвечающие за освещение салона?
Предохранитель, отвечающий за освещение салона, размещён в блоке за бардачком. Чтобы добраться до него, нужно аккуратно опустить бардачок вниз и снять защитную крышку. На обратной стороне крышки есть схема с обозначением конкретного предохранителя.
Можно ли самостоятельно заменить предохранитель стеклоподъемника в Grand Vitara?
Да, замена выполняется без специнструмента. Сначала отключите зажигание, затем откройте крышку салонного блока предохранителей и найдите нужный элемент по схеме. С помощью пластмассового съёмника, который хранится рядом с запасными предохранителями в подкапотном блоке, извлеките перегоревший элемент и установите новый с таким же номиналом.
Где искать предохранители, связанные с вентилятором охлаждения?
За питание вентилятора отвечает предохранитель в подкапотном блоке, который расположен рядом с аккумулятором. Там же находятся предохранители, связанные с системой зажигания и бензонасосом. Для ориентации используйте схему на крышке блока.
Что делать, если перегорел предохранитель прикуривателя на Suzuki Grand Vitara?
Этот предохранитель находится в салонном блоке за бардачком. Чтобы его заменить, отключите зажигание, снимите крышку и извлеките повреждённый элемент при помощи съёмника. Установите новый предохранитель такого же номинала. Если после замены предохранитель снова перегорает, стоит проверить проводку или сам прикуриватель на короткое замыкание.
