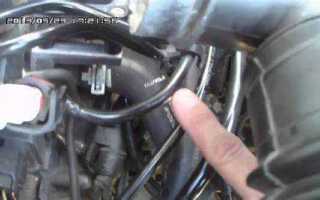

Трос управления автоматической коробкой передач на Ford Fusion соединяет рычаг переключения в салоне с механизмом выбора передач на корпусе трансмиссии. Его положение имеет ключевое значение при диагностике и регулировке, так как малейшее смещение приводит к некорректному включению режимов.
Основная часть троса проложена вдоль моторного отсека и закреплена в кронштейнах. Один конец выходит из салона через уплотнитель в перегородке и фиксируется в основании рычага переключения. Второй конец подведён к коробке передач и соединён с селекторным рычагом при помощи пластикового наконечника и фиксирующего зажима.
При поиске троса удобнее начинать с моторного отсека. Он проходит с правой стороны двигателя (по направлению движения автомобиля) и легко определяется по характерной оплётке и пластиковым фиксаторам. Важно осматривать места крепления: изношенные втулки или ослабленные зажимы становятся причиной люфта и проблем с выбором передач.
Для корректного обслуживания рекомендуется обращать внимание на целостность оболочки троса и свободный ход механизма в точках соединения. Наличие повреждений или заеданий указывает на необходимость замены или регулировки, которую следует проводить только после точного определения расположения всех креплений.
Место выхода троса из корпуса коробки передач
На Ford Fusion трос АКПП выходит из корпуса коробки передач в верхней части картера ближе к стыку с двигателем. Точная точка выхода расположена сбоку от монтажного кронштейна, где закрепляется кожух троса. Конструкция предусматривает уплотнительную втулку, предотвращающую попадание грязи и влаги внутрь корпуса.
Для визуального доступа необходимо снять воздушный фильтр вместе с корпусом и освободить пространство над коробкой. После этого хорошо виден участок, где трос закреплен фиксатором. Осмотр через верх удобнее, чем снизу, так как элементы подвески частично закрывают обзор.
При демонтаже важно аккуратно поддеть фиксатор пластикового наконечника, не повреждая уплотнитель. Нельзя тянуть за сам трос, чтобы не нарушить целостность оболочки. Перед установкой нового троса рекомендуется очистить посадочное место и проверить состояние уплотнительной втулки. При ее износе возможна утечка трансмиссионной жидкости.
Рекомендуется использовать оригинальные или качественные аналоги троса, так как отклонения в длине или конструкции наконечника приводят к некорректному выбору передач.
Прокладка троса вдоль моторного отсека
После выхода из корпуса коробки передач трос АКПП на Ford Fusion направляется вдоль задней стенки моторного отсека. Его фиксация осуществляется пластиковыми клипсами, закреплёнными на штатных кронштейнах, расположенных рядом с магистралью тормозной жидкости и жгутами электропроводки.
Трос проходит в верхней части отсека, не пересекается с выпускным коллектором и другими нагревающимися элементами. Для предотвращения перегрева предусмотрено заводское расстояние между тросом и системой выхлопа, которое не рекомендуется изменять при установке или замене.
На участке возле аккумулятора трос закреплён в отдельном держателе, предотвращающем его провисание. Важно при монтаже соблюдать заводской изгиб и не допускать перегибов, так как это приведёт к увеличенному сопротивлению при переключении передач.
Перед выходом к узлу крепления рычага селектора трос проходит рядом с кабелем массы и крепится к общей направляющей. При обслуживании следует проверять целостность фиксаторов, так как их повреждение вызывает смещение троса и нарушение чёткости работы АКПП.
Крепления троса на кронштейнах и направляющих
Трос АКПП на Ford Fusion фиксируется на нескольких металлических кронштейнах, расположенных вдоль моторного отсека. Основной кронштейн закреплён на верхней части коробки передач и удерживает наконечник троса, предотвращая его смещение при работе рычага селектора.
Далее трос проходит через пластиковые направляющие, которые установлены на кузове в районе щита моторного отсека. Эти фиксаторы выполняют роль стабилизаторов и исключают трение оболочки о металлические элементы двигателя.
Особое внимание следует уделить креплению вблизи аккумуляторной площадки: здесь трос фиксируется отдельным зажимом, который часто изнашивается или теряет жёсткость. При его повреждении возникает люфт, затрудняющий переключение.
При проверке креплений рекомендуется убедиться в отсутствии трещин на пластиковых направляющих и коррозии на металлических кронштейнах. При ослаблении фиксации трос может изгибаться, что приводит к неправильной передаче усилия на механизм выбора передач.
Замена повреждённых зажимов и кронштейнов выполняется только на оригиничные или качественные аналоги, так как несоответствующие детали не обеспечивают правильного положения троса и сокращают срок его службы.
Проход троса в районе аккумулятора и блока предохранителей
В моторном отсеке Ford Fusion трос АКПП проходит вблизи аккумулятора и корпуса блока предохранителей. На этом участке важно учитывать плотность компоновки, так как кабели питания и проводка располагаются очень близко к траектории троса.
Крепление выполняется с помощью пластиковых держателей, фиксирующих оболочку троса на металлических кронштейнах. При осмотре следует проверить, чтобы:
- трос не прижимался к клеммам аккумулятора;
- оболочка не соприкасалась с острыми кромками корпуса батареи;
- не было натяжения в зоне перехода к блоку предохранителей;
- фиксатор находился в штатном положении и не имел трещин.
Для доступа к тросу часто требуется снять верхнюю крышку блока предохранителей и освободить пространство возле аккумулятора. После этого можно проверить, нет ли следов перегрева или оплавления от контакта с силовыми кабелями.
При установке нового троса рекомендуется использовать заводские направляющие и не допускать изменения штатной траектории. Это снижает риск повреждения изоляции и обеспечивает корректное перемещение рычага АКПП.
Соединение троса с рычагом селектора в салоне
Внутри салона трос акпп подводится к основанию рычага селектора, расположенному под декоративной накладкой центральной консоли. Для доступа необходимо снять пластиковую облицовку и поднять защитный кожух, закрывающий механизм.
Конец троса фиксируется на шарнирном пальце рычага при помощи пластикового фиксатора. Перед снятием фиксатора его рекомендуется аккуратно поддеть тонкой отверткой, чтобы не повредить защелку. После этого трос можно освободить и снять с пальца.
Крепление наружной оболочки троса осуществляется в направляющем гнезде рядом с основанием рычага. Ослабленный или неправильно установленный фиксатор приводит к люфту и неточному выбору положения селектора. При обратной установке важно убедиться, что трос зафиксирован в гнезде без перекосов.
После сборки необходимо проверить совпадение положений рычага и фактических режимов коробки. При необходимости производится регулировка, для чего трос фиксируется в нейтральном положении коробки и в аналогичном положении селектора в салоне.
Регулировка длины и натяжения троса
Для корректной работы АКПП на Ford Fusion важно правильно настроить длину и натяжение троса селектора. Процесс начинается с проверки положения рычага в салоне и отметки текущего положения троса на его наконечнике. Необходимо убедиться, что коробка передач находится в положении «P» или «N» перед регулировкой.
Регулировка выполняется на участке троса, где он крепится к рычагу селектора. Для изменения длины ослабьте фиксирующую гайку и сместите трос вперед или назад до достижения точного совмещения меток на наконечнике и рычаге.
После установки длины важно проверить натяжение троса. Трос должен быть натянут настолько, чтобы при переключении передач не возникало люфтов, но и без чрезмерного усилия. Для контроля используйте контрольный метод: переместите рычаг через все позиции передач, фиксируя плавность хода и отсутствие заеданий.
Закрепление троса производится путем затягивания регулировочной гайки до упора, с последующей повторной проверкой положения рычага и плавности переключения. При необходимости небольшие корректировки выполняются до полного соответствия положения рычага и маркировки на тросе.
| Этап | Действие | Контроль |
|---|---|---|
| Подготовка | Проверка положения рычага в «P»/»N» | Рычаг неподвижен, коробка в нейтральном положении |
| Регулировка длины | Ослабление гайки и смещение троса | Совмещение меток на наконечнике и рычаге |
| Проверка натяжения | Перемещение рычага через все позиции | Плавность хода, отсутствие люфтов и заеданий |
| Фиксация | Затяжка регулировочной гайки | Сохранение точного положения троса и плавности переключений |
Доступ к тросу для замены или обслуживания
Трос автоматической коробки передач на Ford Fusion расположен вдоль правой стороны моторного отсека и соединяется с рычагом селектора в салоне. Для замены или обслуживания требуется доступ к нескольким ключевым точкам крепления и соединений.
Рекомендуется выполнять работу на поднятом автомобиле с использованием надежных опор или подъемника. Это обеспечивает безопасный доступ к нижней части коробки передач и точкам крепления троса.
- Сначала демонтируется защита картера, если она установлена. Это освобождает пространство возле места выхода троса из корпуса коробки.
- Для отсоединения троса от коробки используется ключ на 10 мм. Гайка крепления обычно расположена спереди от кронштейна троса.
- В моторном отсеке трос фиксируется клипсами на направляющих и кронштейнах. Клипсы аккуратно снимаются, чтобы не повредить оболочку троса.
- Для отсоединения троса от рычага селектора в салоне необходимо снять декоративный кожух консоли. Рычаг переводится в нейтральное положение, после чего фиксирующая скоба троса разблокируется.
При замене троса важно отметить исходное положение и длину регулировки, чтобы новая установка сохраняла корректную работу коробки передач. После монтажа проверяется плавность перемещения селектора по всем позициям.
Дополнительно рекомендуется смазать трос и контактные точки на кронштейнах, что снижает износ и предотвращает подклинивание при эксплуатации.
Вопрос-ответ:
Где на Ford Fusion находится трос АКПП?
Трос автоматической коробки передач проходит от рычага селектора в салоне к корпусу коробки. В моторном отсеке он проложен вдоль кронштейнов и направляющих, мимо аккумулятора и блока предохранителей, а точка выхода из коробки расположена сбоку, ближе к центру автомобиля. Такая прокладка защищает трос от перегибов и трения об детали двигателя.
Как получить доступ к тросу для замены или обслуживания?
Для доступа к тросу необходимо снять защиту картера и при необходимости аккуратно отсоединить элементы вокруг батареи и блока предохранителей. В салоне следует демонтировать декоративную накладку вокруг рычага селектора, чтобы освободить соединение троса. После этого можно оценить состояние троса, подтянуть его или заменить при повреждении.
Каким образом регулируется натяжение троса АКПП на Ford Fusion?
Регулировка выполняется на стороне коробки передач с помощью фиксирующей гайки на наконечнике троса. Сначала трос ослабляют, затем устанавливают рычаг селектора в нейтральное положение и регулируют длину троса, чтобы переключение передач происходило без заеданий. После регулировки гайку затягивают и проверяют ход селектора в салоне.
Какие крепления удерживают трос в моторном отсеке?
Трос фиксируется пластиковыми или металлическими хомутами на кронштейнах, которые прикручены к кузову и к корпусу коробки. Такие крепления предотвращают вибрацию троса и его контакт с горячими элементами двигателя. При осмотре следует убедиться, что все хомуты целы и трос не имеет изломов на местах крепления.
Есть ли особенности прокладки троса около аккумулятора и блока предохранителей?
Да, в этом участке трос проходит вблизи высоковольтных и чувствительных компонентов. Поэтому его проводят с небольшим запасом длины, избегая перегибов и контакта с клеммами. Часто устанавливают защитную гофру или дополнительный хомут, чтобы изоляция троса не повреждалась, а движения двигателя не передавались на соединения.
Где именно расположен трос АКПП на Ford Fusion и как его можно найти под капотом?
Трос АКПП на Ford Fusion проходит от рычага селектора в салоне к коробке передач в моторном отсеке. Он закреплён на кронштейнах и направляющих, проходит рядом с аккумулятором и блоком предохранителей, а место выхода из корпуса коробки находится с левой стороны трансмиссии. Для визуального поиска стоит открыть капот и проследить металлическую или пластиковую оболочку троса от салона к коробке, ориентируясь на кронштейны и точки крепления.
Можно ли самостоятельно заменить трос АКПП на Ford Fusion и какие трудности могут возникнуть?
Замену троса можно выполнить самостоятельно, но нужно учитывать несколько моментов. Во-первых, доступ к тросу ограничен из-за расположения аккумулятора и блока предохранителей — их иногда приходится временно снимать. Во-вторых, требуется аккуратная работа с креплениями на кронштейнах и направляющих, чтобы трос не перекрутился. Также после установки необходимо правильно отрегулировать натяжение и длину троса, чтобы переключение передач было плавным. Без точного соблюдения этих шагов трос может быстро выйти из строя или вызвать затруднения при переключении передач.
