Модель Sony DSX A410BT поддерживает подключение через стандартный ISO-разъём, Bluetooth для беспроводной связи со смартфоном и AUX/USB для проводного соединения. Чтобы установка прошла правильно, важно учитывать схему проводки автомобиля и особенности питания устройства. Неправильное соединение кабелей может привести к некорректной работе или полной блокировке магнитолы.
Перед началом подключения требуется проверить совместимость штатной проводки с ISO-коннектором. Если автомобиль не оснащён таким разъёмом, понадобится переходник. Питание у магнитолы разделено на два провода: желтый отвечает за постоянное питание памяти, а красный – за включение при повороте ключа зажигания. Нулевой провод всегда чёрного цвета и должен быть надёжно зафиксирован на массу автомобиля.
Для подключения акустики предусмотрено четыре пары проводов, окрашенных в разные цвета: белые и серые – для передних динамиков, фиолетовые и зелёные – для задних. Каждый из них имеет основной провод и провод с чёрной полосой, который служит отрицательным контактом. Использование изоляции или специальных коннекторов позволит избежать короткого замыкания.
Дополнительно можно подключить выносной микрофон для громкой связи, USB-кабель для зарядки смартфона и антенну для стабильного приёма сигнала. Чтобы устройство корректно запоминало настройки и работало без перебоев, рекомендуется проверять полярность и целостность всех соединений перед окончательной фиксацией магнитолы в посадочном месте.
Необходимые инструменты и материалы для подключения

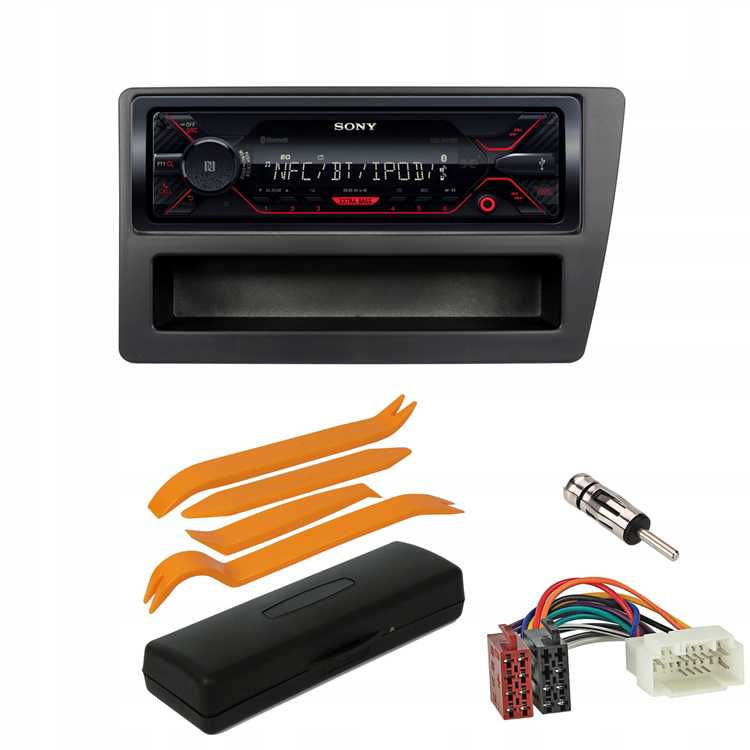

Для монтажа магнитолы Sony DSX A410BT потребуется набор ручного инструмента. Основные позиции включают крестовую и плоскую отвертки, чтобы снять декоративные панели и закрепить сам блок. Для надежного соединения проводов желательно иметь кримпер или качественные пассатижи, а также изоленту или термоусадочные трубки.
Чтобы избежать повреждения штатной проводки автомобиля, рекомендуется использовать переходной ISO-разъём, совместимый с конкретной моделью авто. Он позволит подключить магнитолу без разрезания проводов. Дополнительно стоит подготовить монтажную рамку и фиксирующие скобы, которые обеспечат плотную установку устройства в посадочное место.
При подключении питания и акустических каналов пригодятся мультиметр для проверки напряжения и целостности цепей, а также пластиковые съёмники для аккуратного демонтажа обшивки без повреждений. Для улучшения качества соединений можно применить пайку с последующей изоляцией, но при этом потребуется паяльник и припой.
Материалы и инструмент лучше подготовить заранее: комплект кабелей, разъемы, крепежные элементы и защитные гофры для проводки. Это ускорит процесс установки и позволит избежать лишних переделок во время подключения.
Подготовка штатного разъема и проводки автомобиля
Перед подключением магнитолы Sony DSX A410BT необходимо проверить состояние штатного ISO-разъема автомобиля. Если он присутствует и не имеет повреждений, установка сводится к подключению переходного кабеля, который обычно идет в комплекте с магнитолой. При отсутствии ISO-разъема потребуется работа с проводкой напрямую.
Сначала определяют назначение каждого провода в штатной колодке автомобиля. Чаще всего желтый провод отвечает за постоянное питание +12 В, красный – за питание через замок зажигания, черный – за массу. Отдельные провода могут быть выделены для подсветки панели и управления антенным усилителем.
Контакты необходимо очистить от окислов и при необходимости обжать повторно. Если в автомобиле проводка была ранее переделана, стоит прозвонить цепи мультиметром и убедиться в правильности распределения питания и массы. Это исключит риск короткого замыкания при первом включении.
Для подключения акустики проверяют провода, идущие к динамикам. Обычно они сгруппированы парами с одинаковым цветом и отличающейся полоской. Важно убедиться в целостности изоляции и отсутствии скруток, выполненных без пайки или качественной изоляции.
После проверки все провода фиксируются так, чтобы исключить их перетирание о металлические элементы торпедо. При необходимости используется термоусадка или изолента, устойчивые к нагреву и вибрации.
Схема распиновки проводов магнитолы Sony DSX A410BT
Синий провод используется для управления внешними устройствами, например, усилителем или электрической антенной. При включении магнитолы на нем появляется управляющий сигнал +12 В.
Акустические каналы имеют цветовую маркировку: белый и белый с черной полосой – фронт левый динамик, серый и серый с черной полосой – фронт правый, зеленый и зеленый с черной полосой – тыл левый, фиолетовый и фиолетовый с черной полосой – тыл правый. Чистый цвет обозначает «плюс», а с черной полосой – «минус».
Для подключения микрофона Bluetooth используется отдельный разъем с тонким кабелем, обычно идущим в комплекте. Антенна подсоединяется через стандартный коаксиальный штекер.
При монтаже важно не путать провода питания и динамиков, так как это может привести к выходу из строя усилителя магнитолы. Рекомендуется использовать переходник ISO, чтобы избежать ошибок и не повреждать штатную проводку автомобиля.
Подключение питания и массы к магнитоле
Правильное подключение питания и массы определяет стабильность работы магнитолы Sony DSX A410BT и предотвращает перегрузки в цепи.
К магнитоле подходят три основных провода питания:
- Жёлтый – постоянный «+12 В» от аккумулятора, сохраняет настройки и память устройства.
- Красный – «+12 В» через замок зажигания, включает магнитолу только при поданном питании от автомобиля.
- Чёрный – масса, подключается к кузову или штатной точке заземления.
При подключении рекомендуется:
- Соединять жёлтый провод напрямую с аккумулятором через предохранитель на 10–15 А.
- Красный подключать к проводу, активному только при включённом зажигании.
- Чёрный надёжно фиксировать на металлической части кузова, предварительно зачистив место контакта от краски.
Нельзя соединять жёлтый и красный провода вместе – это приведёт к постоянному разряду аккумулятора. Если в автомобиле отсутствует отдельная линия для зажигания, рекомендуется установить дополнительное реле или адаптер ISO.

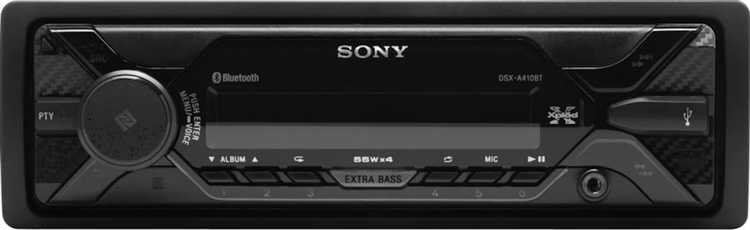

Соединение проводов для акустики
У магнитолы Sony DSX A410BT каждая пара проводов отвечает за подключение отдельного динамика. Для правильной работы важно соблюдать полярность: «+» и «−» подключаются строго к соответствующим контактам динамика.
- Белый и белый с черной полосой – передний левый динамик (+ и −).
- Серый и серый с черной полосой – передний правый динамик (+ и −).
- Зеленый и зеленый с черной полосой – задний левый динамик (+ и −).
- Фиолетовый и фиолетовый с черной полосой – задний правый динамик (+ и −).
Провода скручиваются с жилами акустики, затем фиксируются пайкой или специальными клеммами. Использование изоленты допустимо только в качестве временного решения, так как она со временем теряет прочность.
Не допускается объединение проводов разных каналов между собой или подключение «массы» динамиков на корпус автомобиля. Каждый динамик должен иметь собственную пару проводов, идущую напрямую от разъема магнитолы.
Для сохранения качества звучания желательно использовать кабель сечением не менее 1,5 мм² при длине проводки до задних динамиков. Все соединения должны быть тщательно заизолированы термоусадкой или качественной изоляцией.
Подключение антенны и дополнительных устройств
Для подключения антенны к Sony DSX A410BT используется стандартный разъем ISO. Перед установкой убедитесь, что кабель антенны не поврежден и надежно зафиксирован. Вставьте разъем до щелчка, чтобы обеспечить стабильный сигнал радио. При необходимости используйте переходник с DIN на ISO, если штатный кабель имеет другой тип разъема.
Дополнительные устройства подключаются через линейные входы RCA или Bluetooth. Для проводных источников используйте соответствующие кабели RCA: красный для правого канала, белый для левого. Подключение к разъему AUX осуществляется прямым кабелем 3,5 мм. Убедитесь, что кабели проложены без натяжения и не контактируют с острыми краями кузова.
При подключении усилителей или сабвуферов применяйте отдельный кабель питания от аккумулятора с предохранителем 10–15 А. Сигнальные кабели прокладывайте отдельно от силовых, чтобы исключить наводки. В настройках магнитолы активируйте режим внешнего усилителя, если устройство поддерживает такую опцию, чтобы регулировать выходной уровень.
Для подключения Bluetooth-устройств достаточно выполнить сопряжение через меню магнитолы. Убедитесь, что источник питания стабильный, а телефон или планшет находятся в зоне прямой видимости для устойчивого сигнала. После подключения проверьте воспроизведение музыки и работу микрофона встроенного гарнитурного режима.
Проверка работы и устранение возможных ошибок
После подключения магнитолы Sony DSX A410BT включите зажигание и проверьте наличие индикации на дисплее. Если устройство не включается, убедитесь в надежности соединения провода питания и массы, а также в исправности предохранителя.
Проверьте работу всех кнопок и функциональных режимов: радио, Bluetooth, AUX и USB. При отсутствии сигнала на динамиках сначала убедитесь в правильности подключения акустических проводов и отсутствии короткого замыкания.
Если Bluetooth не обнаруживает устройства, сбросьте настройки магнитолы и убедитесь, что мобильное устройство находится в режиме видимости. Для проблем с приемом радиосигнала проверьте плотность подключения антенны и отсутствие механических повреждений кабеля.
При появлении шумов или искажений убедитесь, что провода акустики не перекрещиваются с силовыми проводами, и контакты плотно зафиксированы. В случае продолжающихся проблем измерьте напряжение на разъеме питания мультиметром; значение должно быть около 12 В при включенном зажигании.
Если все проверки выполнены, но магнитола работает нестабильно, выполните полный сброс настроек к заводским через меню устройства и повторно проверьте подключение всех разъемов.
Вопрос-ответ:
Какие провода необходимо подключить для питания Sony DSX A410BT?
Для питания магнитолы нужно подключить два основных провода: постоянный плюс (обычно желтый) к источнику питания, который всегда под напряжением, и провод ACC/зажигания (красный), который получает питание только при включенном зажигании. Массу (черный провод) необходимо надежно закрепить на металлическую часть кузова, чтобы избежать шумов и проблем с работой устройства.
Как правильно соединить провода акустики с магнитолой?
Провода акустики подключаются к соответствующим каналам на разъеме магнитолы: передние и задние, левый и правый. Для надежного соединения можно использовать обжимные клеммы или качественные изолированные соединители. Важно соблюдать полярность: плюс к плюсу, минус к минусу. Неправильное подключение может вызвать искажение звука или повреждение динамиков.
Нужна ли антенна для работы радио на Sony DSX A410BT?
Да, для приема радиосигнала обязательно подключение автомобильной антенны. Антенна вставляется в соответствующий разъем на задней панели магнитолы. Если использовать активную антенну, нужно подключить питание для неё через провод с магнитолы или отдельный источник 12 В. Без антенны радиоприем будет невозможен или сигнал будет слабым.
Что делать, если магнитола не включается после подключения?
Сначала нужно проверить надежность соединений питания: постоянного плюса, провода зажигания и массы. Также убедитесь, что предохранители в машине и на проводке магнитолы не перегорели. Если питание в порядке, проверьте правильность подключения всех проводов и отсутствие короткого замыкания. Иногда помогает временное отключение проводов и повторное подключение, чтобы контакты плотно зафиксировались.
Можно ли подключить дополнительные устройства к Sony DSX A410BT, например, усилитель или камеру заднего вида?
Да, магнитола имеет линейные выходы (RCA), через которые можно подключить усилитель или активные колонки. Камеру заднего вида подключается к входу видео, который активируется при включении задней передачи. Важно использовать качественные кабели и надежно закрепить соединения, чтобы избежать шумов и помех. Питание дополнительных устройств нужно брать через отдельный предохранитель, чтобы не перегружать штатную проводку.
