Как разобрать sony xperia z1

Разборка Sony Xperia Z1 требует точного соблюдения порядка действий и использования специализированных инструментов. Устройство имеет прочный корпус из алюминия и стекла, что делает необходимым аккуратное снятие задней крышки и экрана без повреждений. Для работы понадобятся отвертки PH00 и PH000, пластиковые лопатки и присоска для безопасного отделения элементов.

Перед началом процедуры важно отключить телефон и извлечь карту памяти и SIM-карту. Это предотвращает короткое замыкание и механические повреждения модулей. Рекомендуется работать на ровной поверхности с мягкой подложкой, чтобы защитить стеклянные элементы от царапин и трещин.

Каждый шаг разборки должен выполняться поочередно: сначала снимается задняя панель, затем аккумулятор, после чего освобождаются шлейфы кнопок и основной платы. Отдельное внимание уделяется защите материнской платы и камеры, так как неправильное снятие может привести к их поломке. Следование инструкциям снижает риск повреждений и упрощает последующую сборку устройства.

После завершения демонтажа модулей следует аккуратно очистить контакты и проверить целостность соединений перед сборкой. Использование антистатических перчаток и инструментов с защитой от статического электричества помогает сохранить электронику в рабочем состоянии и продлить срок службы устройства.

Подготовка инструментов и рабочей поверхности

Для разборки Sony Xperia Z1 потребуется набор прецизионных отверток, включая крестовую PH00 и маленькую плоскую. Дополнительно понадобится пластиковый медиатор или инструмент для вскрытия корпуса, пинцет с острыми кончиками и присоска для безопасного снятия задней крышки. Желательно иметь антистатический браслет для защиты компонентов от разряда статического электричества.

Рабочая поверхность должна быть ровной, чистой и освещённой. Используйте нескользящий коврик или ткань, чтобы мелкие детали не скатывались и не терялись. Разделите пространство на зоны: отдельная для винтов, отдельная для снятых модулей и дисплея. Для удобства можно подготовить небольшие ёмкости или магнитный лоток для сортировки винтов по размеру.

Убедитесь, что рядом есть источник света с регулируемой яркостью и увеличительное стекло, если планируется работа с микросхемами и шлейфами. Подготовка инструментов и рабочей поверхности заранее минимизирует риск повреждения компонентов и ускоряет процесс разборки.

Выключение телефона и извлечение батареи

Перед началом разборки необходимо полностью выключить Sony Xperia Z1, чтобы исключить риск короткого замыкания и повреждения компонентов.

1. Удерживайте кнопку питания на правой стороне корпуса до появления меню выключения.
2. Выберите пункт Выключение и дождитесь полного отключения экрана и индикаторов.
3. Убедитесь, что телефон не подключен к зарядному устройству и другим аксессуарам.

Извлечение батареи требует аккуратного доступа через заднюю крышку.

1. Снимите заднюю крышку, начиная с верхнего угла корпуса, используя пластиковую лопатку или ноготь. Избегайте металлических инструментов, чтобы не повредить пластик или контакты.
2. После снятия крышки найдите фиксатор батареи. В Xperia Z1 батарея не съемная напрямую, но есть небольшой выступ для ее аккуратного поддевания.
3. Слегка подденьте батарею и извлеките ее, держа устройство горизонтально, чтобы не деформировать контакты.

После извлечения батареи проверьте контакты на наличие загрязнений. При необходимости очистите их сухой безворсовой тканью. Только после этого можно приступать к дальнейшей разборке корпуса и компонентов.

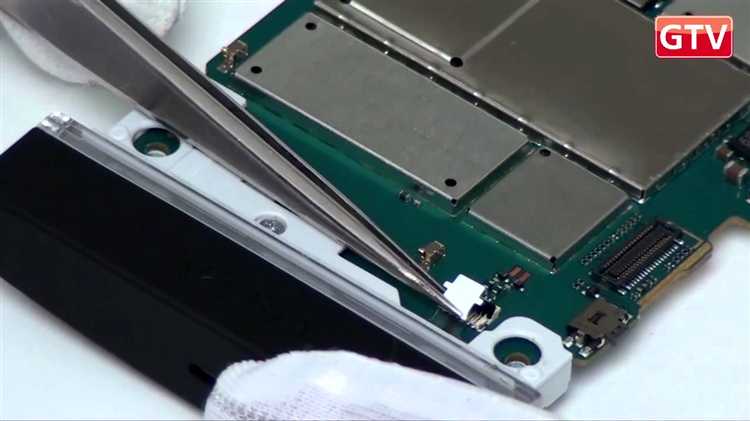

Снятие задней крышки и защиты SIM/SD

Перед началом убедитесь, что телефон полностью выключен. Используйте пластиковую лопатку или медиатор, чтобы не повредить корпус. Начните с нижнего края задней панели, аккуратно поддев крышку и продвигаясь по периметру.

Снимая заднюю крышку, избегайте излишнего давления на центральную часть, особенно около камеры и вспышки, чтобы не деформировать крепления. Легкими рывками освобождайте защелки по всей границе крышки.

Для доступа к слотам SIM и SD откройте защитные заглушки на боковой грани. Используйте тонкий инструмент, чтобы аккуратно поддеть резиновые или пластиковые крышки, удерживающие слоты. После снятия убедитесь, что уплотнители остались на месте, чтобы сохранить влагозащиту.

При извлечении SIM и SD карт соблюдайте направление извлечения, указанное стрелками на слоте, чтобы избежать повреждения контактов. После завершения работы убедитесь, что все защелки задней крышки возвращены на место и защита слотов плотно зафиксирована.

Откручивание крепежных винтов корпуса

Перед началом работы убедитесь, что телефон полностью выключен. Для откручивания винтов потребуется крестовая отвертка PH0 с магнитным наконечником, чтобы предотвратить потерю мелких деталей.

Всего корпус Xperia Z1 удерживается 12 винтами: 4 по углам задней панели, 6 вдоль боковой рамки и 2 под защитной крышкой SIM/SD. Винты различаются по длине, поэтому отмечайте каждый отдельно, чтобы не перепутать при сборке.

Начинайте с угловых винтов задней панели, откручивая их по часовой стрелке. Далее переходите к боковым винтам, удерживая корпус одной рукой, чтобы избежать смещения элементов внутри телефона.

Винты под крышкой SIM/SD откручиваются последними. После снятия этих винтов панель можно аккуратно приподнять с помощью пластиковой лопатки или медиатора, чтобы предотвратить повреждение корпуса.

После полного откручивания всех винтов храните их в отдельной емкости с маркировкой положения. Это облегчит точную сборку и исключит вероятность перепутать элементы.

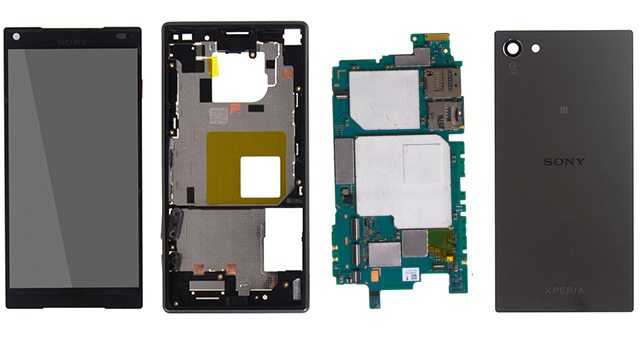

Отсоединение шлейфов и разъемов платы

Перед началом работы убедитесь, что батарея полностью извлечена. Используйте пластиковую лопатку или пинцет с антистатическим покрытием для работы с шлейфами.

Начните с отсоединения шлейфа дисплея. Аккуратно приподнимите фиксатор разъема и извлеките шлейф прямым движением вверх, не сгибая контакты. Действуйте медленно, чтобы не повредить тонкие дорожки.

Следующий этап – отсоединение шлейфа сенсорного экрана и кнопок управления. Удерживая разъем с боков, осторожно отведите его от платы. Избегайте чрезмерного давления на гибкую часть шлейфа.

Разъем камеры извлекается аналогично: приподнимите фиксатор и извлеките шлейф, контролируя, чтобы контакты оставались ровными. Не тяните за кабель, только за жесткую часть разъема.

При работе с разъемами антенн и мелких модулей используйте увеличительное стекло для точного контроля положения фиксаторов. Любое смещение или перекос может привести к повреждению платы.

После отсоединения всех шлейфов осмотрите плату на предмет повреждений и остатков клея. Убедитесь, что разъемы чисты и контакты не деформированы перед повторной сборкой.

Снятие дисплея и сенсорного стекла

Для корректного снятия дисплея и сенсорного стекла Sony Xperia Z1 необходимо аккуратно подготовить рабочую поверхность и иметь минимальный набор инструментов: пластиковые лопатки, присоску, фен или тепловую станцию и тонкую пинцету.

1. Выключите телефон и извлеките батарею, чтобы исключить риск короткого замыкания.
2. Используйте фен или тепловую станцию для равномерного нагрева краев дисплея. Температура нагрева должна быть умеренной, чтобы не повредить пленку сенсора и не деформировать корпус.
3. При помощи присоски аккуратно поднимите угол стекла. Если стекло не поддается, слегка подогрейте еще раз и повторите попытку.
4. Вставьте пластиковую лопатку между рамкой и стеклом, продвигая инструмент по периметру, чтобы отсоединить клей. Избегайте металлических инструментов, чтобы не повредить сенсорный слой.
5. После ослабления клея полностью отделите дисплей от корпуса. Держите шлейфы максимально прямыми и не тяните их под углом.
6. С помощью пинцета аккуратно отсоедините шлейфы дисплея и сенсорного стекла от материнской платы, начиная с фиксирующих защелок. Не применяйте силу – защелки легко ломаются.
7. После снятия дисплея осмотрите клей и остатки стекла. При необходимости очистите рамку и подготовьте поверхность для установки нового модуля.

Следуя этим шагам, вы минимизируете риск повреждения дисплея и сенсоров, а также обеспечите безопасное дальнейшее обслуживание устройства.

Извлечение материнской платы и камер

После отсоединения всех шлейфов и разъемов аккуратно подденьте материнскую плату пластиковым инструментом с противоположной стороны разъемов. Действуйте равномерно по краям, чтобы избежать повреждения контактов.

Для извлечения основной камеры снимите фиксирующую рамку, удерживающую модуль. Подденьте модуль снизу и аккуратно вытяните его вверх, не изгибая шлейф. Фронтальная камера извлекается аналогично, но через верхний разъем платы.

При извлечении платы следите за расположением винтов и металлических креплений, чтобы не потерять мелкие элементы. Резкие движения могут повредить микросхемы или контакты шлейфов.

После снятия материнской платы убедитесь, что все шлейфы полностью отсоединены и нет остатков клея, фиксирующего компоненты. Это позволит безопасно проводить замену или ремонт модулей без риска повреждений.

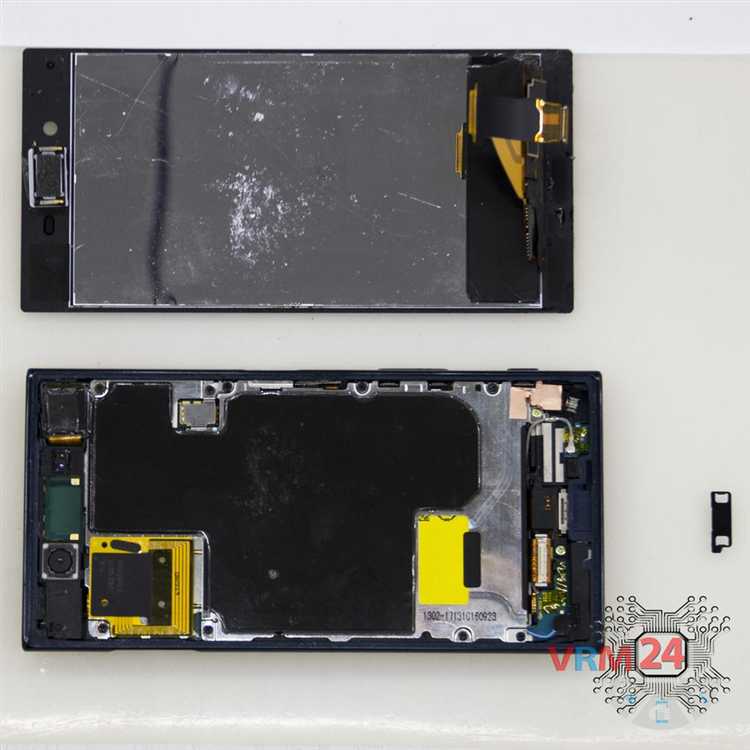

Сборка устройства после разборки

Начните сборку с установки материнской платы в корпус, убедившись, что все шлейфы правильно совмещены с разъемами. Закрепите плату винтами, не затягивая их чрезмерно, чтобы не повредить дорожки.

Установите камеры в соответствующие слоты, проверяя правильность ориентации и плотность посадки. Подключите шлейфы камер, аккуратно фиксируя защелки, чтобы избежать повреждения контактов.

Соберите разъемы SIM и microSD, вставив их обратно в держатели и проверив корректное расположение контактов. При необходимости используйте пинцет для точной фиксации.

Верните аккумулятор на место, подключив контактный шлейф к плате. Перед окончательной фиксацией убедитесь в отсутствии пыли и влаги на контактах.

Закройте заднюю крышку, начиная с верхнего края, постепенно защелкивая по периметру. Убедитесь, что крышка плотно прилегает ко всему корпусу без люфтов.

Проверка работоспособности: включите устройство, проверьте отклик сенсорного экрана, работу камер, разъемов и кнопок. При необходимости откройте устройство повторно для корректировки соединений.

Для окончательного закрепления элементов используйте только те винты, которые были сняты ранее, соблюдая последовательность их установки, чтобы сохранить структуру корпуса и избежать деформации.

Вопрос-ответ:

Можно ли самостоятельно заменить батарею в Sony Xperia Z1 без повреждения корпуса?

Да, замену батареи можно выполнить самостоятельно, если аккуратно следовать инструкции. Сначала необходимо полностью выключить устройство и снять заднюю крышку, а затем отключить батарею от платы. Важно использовать пластиковые лопатки для отделения элементов, чтобы не повредить корпус или шлейфы. После установки новой батареи нужно убедиться, что контакты надежно соединены и крышка плотно закрыта.

Как правильно отсоединять шлейфы материнской платы, чтобы не сломать разъемы?

Шлейфы следует отсоединять осторожно, удерживая фиксирующий язычок или защелку разъема. Никогда не тяните за сам шлейф силой. Для работы лучше использовать тонкий пластиковый инструмент, чтобы приподнять фиксатор. После отсоединения шлейфа необходимо проверить, что контакты не погнуты и разъем чистый от пыли или остатков клея.

Сложно ли снять дисплей и сенсорное стекло на Xperia Z1 без специального оборудования?

Снять дисплей и сенсорное стекло можно и без профессионального оборудования, но процесс требует аккуратности. Рекомендуется использовать фен или тепловую панель для равномерного разогрева клея по периметру стекла, после чего тонким инструментом постепенно отделять стекло от корпуса. Спешка или использование металлических предметов повышает риск трещин или повреждения шлейфов.

Что делать, если после сборки телефон не включается?

Если устройство не включается после сборки, сначала проверьте правильность подключения батареи и шлейфов. Также стоит убедиться, что контакты чистые и не повреждены. Иногда помогает временное снятие и повторное подключение аккумулятора. Если телефон все равно не реагирует, возможно, повреждена плата или один из компонентов, и тогда рекомендуется обратиться в сервис для диагностики.
