Как снять печатающую головку canon pixma ip7240

Печатающая головка Canon Pixma iP7240 является ключевым компонентом устройства, отвечающим за точность печати и равномерное распределение чернил. Неправильная установка или засорение головки может привести к появлению полос, размытых линий или полной остановке печати. Своевременное снятие и очистка головки позволяет восстановить качество печати без обращения в сервисный центр.

Процесс снятия печатающей головки требует аккуратности и точного соблюдения инструкции. Перед началом рекомендуется отключить принтер от сети, снять картриджи и подготовить чистую поверхность для работы. Использование перчаток защитит руки от чернил, а наличие салфеток или бумаги поможет избежать загрязнений.

Особое внимание следует уделять фиксирующим элементам и защёлкам внутри корпуса принтера. Неаккуратное воздействие на эти детали может повредить механизм каретки или саму головку. В статье приведён пошаговый метод демонтажа, включающий безопасное извлечение, очистку и подготовку к повторной установке, что минимизирует риск поломки.

После снятия головки важно проверить состояние контактов и сопел. При необходимости можно использовать специальные чистящие жидкости, предназначенные для Canon Pixma iP7240, чтобы удалить засохшие чернила и восстановить полноценную работу печатающего элемента. Следуя инструкциям, процесс станет быстрым, безопасным и эффективным.

Подготовка рабочего места и инструментов

Выберите ровную, устойчивую поверхность с достаточным освещением. Рабочее место должно быть чистым и защищённым от влаги и пыли, чтобы исключить попадание загрязнений в печатающую головку.

Подготовьте следующие инструменты: крестовую и плоскую отвёртки среднего размера, пластиковые пинцеты, резиновые перчатки, мягкую безворсовую ткань и ёмкость для сбора чернил. Все инструменты должны быть чистыми и сухими.

Расположите принтер так, чтобы была свободная зона спереди и сбоку для удобного доступа к печатающей головке. Желательно использовать защитный коврик или бумажные полотенца под областью работы для предотвращения пятен чернил.

Перед началом работы убедитесь, что принтер отключён от сети и извлечены все картриджи. Включение питания и работа с картриджами во время снятия головки может привести к повреждению механизма.

Подготовьте дополнительное освещение или настольную лампу с регулируемым углом падения света. Это позволит контролировать состояние защёлок и контактов печатающей головки при демонтаже.

Держите под рукой ёмкость для временного хранения снятой печатающей головки, чтобы защитить её сопла от высыхания и механических повреждений до последующей чистки или установки.

Отключение принтера и безопасное извлечение картриджей

Полностью отключите принтер от сети, чтобы предотвратить случайное включение и повреждение электроники. Кнопки выключения на корпусе недостаточно.

Откройте верхнюю крышку принтера. Каретка автоматически переместится в центральное положение, обеспечивая свободный доступ к картриджам.

Для извлечения картриджа нажмите на фиксатор сверху или сбоку. Картридж слегка приподнимется – аккуратно вытяните его вертикально вверх, избегая рывков.

Извлекайте картриджи по одному, чтобы не перепутать их местами и не повредить контакты. Не касайтесь медных контактов и сопел.

Разместите картриджи на чистой горизонтальной поверхности. Если картридж не будет использоваться сразу, накройте сопла влажной салфеткой или защитной крышкой.

После извлечения всех картриджей очистите отсек от остатков чернил мягкой безворсовой тканью.

Открытие крышки и фиксация каретки печатающей головки

Перед началом убедитесь, что принтер полностью выключен и отсоединен от сети. Поднимите верхнюю крышку устройства, удерживая её за центральную часть до фиксации в открытом положении. Крышка должна зафиксироваться самостоятельно или с помощью встроенного ограничителя, предотвращающего самопроизвольное закрытие.

Каретка печатающей головки перемещается к центру автоматически при открытой крышке. Если она не сместилась, аккуратно передвиньте её вручную, слегка надавливая на направляющие. Убедитесь, что каретка установлена в крайнем левом или правом положении, где присутствует фиксатор, предотвращающий её смещение.

Для фиксации используйте встроенный фиксатор каретки или удерживайте её рукой, избегая сильного давления на печатающие сопла. Проверьте, чтобы головка не касалась внутренних элементов принтера, что исключает повреждения во время последующих операций по снятию.

После фиксации каретки убедитесь, что она надежно закреплена и не провисает. Только после этого можно переходить к извлечению картриджей и снятию печатающей головки. Любое отклонение или неполная фиксация увеличивает риск повреждения механизма и печатающей головки.

Отсоединение шлейфа и защелок головки

После фиксации каретки необходимо аккуратно отключить шлейф печатающей головки. Для этого поднимите пластиковый фиксатор шлейфа вверх, удерживая его пальцами или тонкой плоской отверткой, чтобы не повредить контактные площадки.

Далее плавно извлеките шлейф из разъема, не применяя силу и избегая резких изгибов кабеля. Любое напряжение на проводниках может вывести головку из строя.

После отсоединения шлейфа осмотрите защелки крепления головки. Для их разблокировки нажмите на язычки фиксирующих защелок и слегка поднимите головку вверх. Она должна выйти из гнезда без сопротивления.

При необходимости удерживайте головку обеими руками, чтобы предотвратить падение. После полного освобождения защелок печатающая головка готова к извлечению или замене.

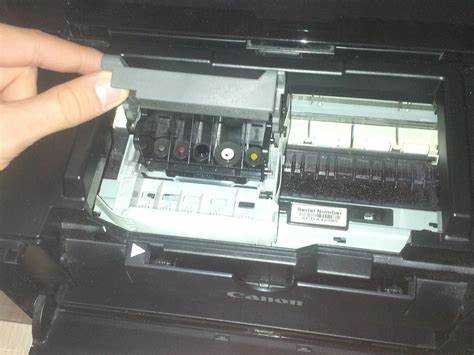

Аккуратное извлечение печатающей головки из каретки

После освобождения фиксирующих защелок и отсоединения шлейфа аккуратно захватите печатающую головку обеими руками. Держите головку за боковые рамки, избегая контакта с соплами и контактными контактами.

Равномерно подтягивайте головку вверх, контролируя сопротивление. Если ощущается заедание, слегка покачайте головку из стороны в сторону, не применяя чрезмерной силы.

Не наклоняйте и не перекручивайте головку, чтобы не повредить шлейф и каретку. Извлечённую головку разместите на чистой поверхности с мягкой подкладкой соплами вверх, чтобы исключить попадание пыли и повреждения сопел.

При необходимости промаркируйте шлейф и контактные разъёмы для точной установки при повторной сборке. Извлечение следует выполнять медленно, контролируя положение всех соединений.

Очистка контактов и проверка состояния головки

Перед установкой печатающей головки необходимо очистить электрические контакты. Используйте безворсовую салфетку или ватный тампон, слегка смоченный изопропиловым спиртом 99%. Аккуратно протрите все золотистые контакты на головке и в каретке, избегая излишнего давления, чтобы не повредить тонкую проводящую поверхность.

После очистки проверьте визуально состояние сопел. Они должны быть равномерными, без засохших чернильных пятен. При наличии засоров применяйте специальный очиститель для печатающих головок или промывайте сопла через сервисное меню принтера, соблюдая инструкции производителя.

Проверьте механическое крепление головки: она должна легко фиксироваться в каретке и не иметь люфта. Любые трещины, деформации или следы коррозии на контактах требуют замены головки, так как исправная работа без надежного контакта невозможна.

После очистки и проверки вставьте головку в каретку и убедитесь, что она фиксируется щелчком. Для окончательной проверки рекомендуется выполнить тестовую печать или калибровку через меню принтера, чтобы убедиться в равномерной подаче чернил и корректной работе всех цветов.

Установка головки обратно и тестовая печать

Перед установкой убедитесь, что контакты печатающей головки и каретки чистые и сухие. Любые загрязнения могут вызвать сбои в печати.

1. Вставьте головку в каретку по направляющим пазам до характерного щелчка, избегая чрезмерного давления.
2. Подключите шлейф головки, убедившись, что разъем полностью защелкнулся и провод не натянут.
3. Опустите фиксирующую защелку каретки до щелчка, чтобы головка была надежно зафиксирована.
4. Установите картриджи обратно, проверяя, что каждый картридж плотно вошел в посадочное гнездо и контакты совпадают с головкой.
5. Закройте крышку принтера и включите питание.

Для проверки работы головки выполните тестовую печать:

• Через меню принтера выберите «Обслуживание» → «Печать тестовой страницы».
• Проверьте равномерность цветов, отсутствие пропусков и полос. При обнаружении дефектов выполните очистку контактов или повторную калибровку через меню.
• Если тестовая страница напечатана корректно, головка установлена правильно, принтер готов к работе.

Рекомендуется после установки выполнить выравнивание картриджей через программное обеспечение для точного совмещения цветов и оптимального качества печати.

Вопрос-ответ:

Можно ли снять печатающую головку Canon Pixma iP7240 без извлечения картриджей?

Нет, головку нельзя безопасно извлечь, если картриджи остаются внутри. Их нужно аккуратно вынуть, чтобы не повредить контакты и механизмы каретки. После извлечения картриджей стоит накрыть их защитными колпачками или положить на чистую поверхность, чтобы избежать высыхания чернил.

Какие инструменты понадобятся для снятия головки?

Для работы достаточно крестовой отвертки и мягкой безворсовой салфетки. Отвертка используется для откручивания креплений, а салфетка — для очистки контактов и защиты рабочей поверхности от чернил. Дополнительно удобно подготовить перчатки и контейнер для хранения снятой головки, чтобы не допустить её случайного повреждения.

Как проверить состояние контактов печатающей головки?

Контакты осматривают на предмет окисления или загрязнения. Если на них видны следы засохших чернил или потемнение металла, их аккуратно очищают изопропиловым спиртом с помощью безворсовой салфетки. При этом важно не применять силу и не царапать контакты, чтобы не нарушить электрическую проводимость.

Что делать, если после установки головка не печатает правильно?

Если возникают пропуски или искажения при печати, стоит проверить правильность установки головки и надежность соединения шлейфа. Также можно выполнить очистку дюз через меню принтера или вручную промыть головку мягкой салфеткой с изопропиловым спиртом. Иногда требуется оставить головку на несколько минут, чтобы чернила равномерно заполнили каналы.

Нужно ли отключать принтер от сети перед снятием головки?

Да, отключение принтера от питания обязательно. Это предотвращает случайное движение каретки или подачу напряжения на контакты, что может повредить электронику или вызвать короткое замыкание. После отключения стоит подождать несколько минут, чтобы все механизмы полностью остановились, прежде чем начинать демонтаж головки.
