Звуковой сигнал Hyundai Accent зависит от исправности цепи, защищённой отдельным предохранителем. При его перегорании сигнал полностью перестаёт работать, и водителю необходимо знать точное расположение элемента для быстрой проверки.
В моделях Hyundai Accent предохранитель звукового сигнала размещается в монтажном блоке, установленном под капотом, рядом с аккумулятором. В зависимости от года выпуска и комплектации автомобиля, он может находиться в отдельной группе предохранителей, подписанных на крышке блока. Обозначение на схеме обычно включает сокращения HORN или SIG.
Для доступа достаточно снять крышку монтажного блока, после чего ориентироваться по схеме, нанесённой на её внутреннюю часть. Перед заменой следует убедиться, что используется предохранитель с номиналом, указанным производителем, так как установка неподходящего значения может привести к повреждению электрической системы.
Расположение блока предохранителей в салоне
В салоне Hyundai Accent блок предохранителей установлен с левой стороны панели приборов, под крышкой, которая закрыта пластиковым кожухом. Доступ к нему осуществляется со стороны водителя, рядом с торцевой частью панели.
Чтобы открыть крышку, нужно потянуть ее за край – фиксаторы не требуют использования инструмента. На внутренней поверхности крышки размещена схема с обозначением предохранителей и их назначением, что упрощает поиск нужного элемента.
Для проверки или замены предохранителя звукового сигнала достаточно снять крышку, ориентироваться по схеме и аккуратно извлечь элемент при помощи съемника, который также закреплен внутри блока.
Расположение блока предохранителей под капотом

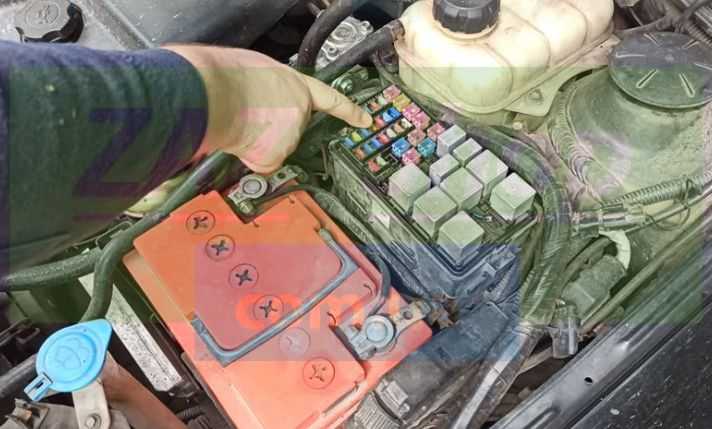

Под капотом Hyundai Accent основной блок предохранителей находится в моторном отсеке рядом с аккумуляторной батареей. Корпус выполнен в виде черной пластиковой коробки с крышкой, на внутренней стороне которой нанесена схема размещения элементов.
Для доступа необходимо:
- Открыть капот и зафиксировать упор.
- Найти пластиковую крышку блока возле аккумулятора.
- Отжать фиксаторы крышки и аккуратно снять её.
Внутри блока размещены:
- Предохранители высокой мощности, защищающие основные цепи.
- Реле системы зажигания, вентилятора охлаждения и топливного насоса.
- Предохранитель звукового сигнала, который в ряде модификаций вынесен именно сюда.
Перед проверкой рекомендуется выключить зажигание и убедиться, что автомобиль стоит на стояночном тормозе. Замена допускается только предохранителями с тем же номиналом, что указан на крышке блока.
Какой предохранитель отвечает за звуковой сигнал

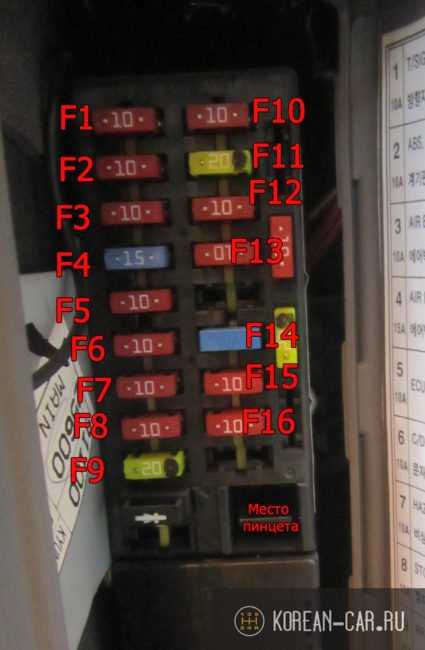

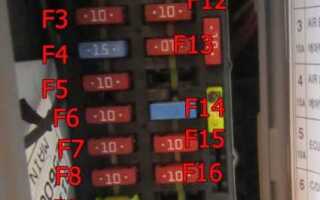

В Hyundai Accent за работу звукового сигнала отвечает отдельный предохранитель, расположенный в салонном блоке под панелью приборов. В большинстве модификаций он обозначен как Horn или Signal и имеет номинал 10 А или 15 А в зависимости от года выпуска автомобиля.
Чтобы определить нужный элемент, следует открыть крышку блока и найти схему с обозначением предохранителей. На ней звуковой сигнал отмечен отдельным значком в виде рожка или подписью. Если маркировка отсутствует, ориентироваться можно по расположению – предохранитель звукового сигнала обычно находится в среднем ряду ближе к краю панели.
При отказе сигнала необходимо первым делом проверить именно этот предохранитель. Если он перегорел, его нужно заменить новым того же номинала. Использование предохранителя с большим током недопустимо, так как это может повредить проводку или сам звуковой сигнал.
Для точного подбора рекомендуется свериться с руководством по эксплуатации конкретного года выпуска, так как схема расположения и номиналы могут отличаться.

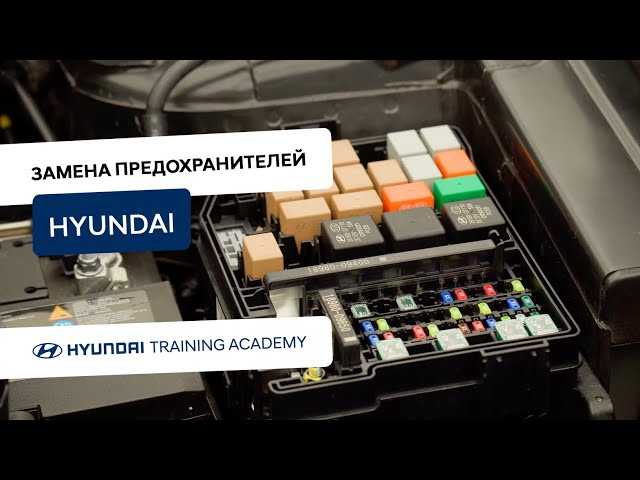

Обозначение предохранителя на крышке блока
На внутренней стороне крышки блока предохранителей нанесена схема с сокращёнными обозначениями. По ней можно быстро определить расположение элемента, отвечающего за работу звукового сигнала.
- На большинстве модификаций Hyundai Accent предохранитель сигнала подписан как «HORN».
- В некоторых версиях вместо английской аббревиатуры используется пиктограмма в виде небольшого рожка или символа звука.
- Номер и позиция предохранителя на схеме полностью совпадают с его местом в гнезде блока, что упрощает поиск.
Если маркировка стерлась или плохо читается, рекомендуется свериться с руководством по эксплуатации. Наличие схематичной карты под крышкой избавляет от необходимости разбирать все предохранители подряд и помогает избежать ошибок при замене.
Номер и ампераж предохранителя сигнала
На Hyundai Accent предохранитель звукового сигнала расположен в монтажном блоке под капотом и имеет обозначение «HORN». В большинстве модификаций его номер соответствует позиции F15, но точное расположение следует сверять с маркировкой на крышке блока.
Номинальный ток предохранителя сигнала составляет 10 А. Использование элемента с другим значением приведет либо к недостаточной защите цепи, либо к риску повреждения электропроводки. При замене следует устанавливать предохранитель того же типа и ампеража, что предусмотрен производителем.
Если предохранитель перегорает повторно после замены, необходимо проверить исправность кнопки на руле, реле и сам звуковой сигнал, чтобы исключить короткое замыкание или механическую неисправность устройства.
Пошаговое открытие блока предохранителей
Для доступа к блоку предохранителей в Hyundai Accent необходимо определить его местоположение: в салоне он расположен под панелью со стороны водителя, а под капотом – в моторном отсеке рядом с аккумулятором.
1. Выключите зажигание и убедитесь, что ключ извлечён, чтобы исключить риск короткого замыкания.
2. Для салонного блока аккуратно снимите защитную крышку, потянув её на себя с нижней стороны до щелчка. Для блока под капотом открутите фиксаторы крышки или защёлкните боковые замки, если они предусмотрены конструкцией.
3. После снятия крышки визуально проверьте состояние предохранителей: наличие потемневших или перегоревших элементов укажет на необходимость замены.
4. Используйте при необходимости пластиковый пинцет или съёмник предохранителей, который обычно прилагается к блоку, чтобы аккуратно извлечь конкретный предохранитель.
5. После проверки или замены предохранителей установите крышку на место, защёлкнув её до характерного щелчка, чтобы обеспечить герметичность и защиту от попадания пыли.
6. Включите зажигание и убедитесь, что проверяемая цепь, например звуковой сигнал, функционирует корректно.
| Этап | Действие | Рекомендации |
|---|---|---|
| 1 | Выключение зажигания | Ключ извлечён, чтобы исключить короткое замыкание |
| 2 | Снятие крышки блока | Салон: потянуть на себя; моторный отсек: снять защёлки/фиксатор |
| 3 | Визуальная проверка предохранителей | Исключить потемневшие или перегоревшие элементы |
| 4 | Извлечение предохранителя | Использовать пинцет или съёмник из блока |
| 5 | Установка крышки на место | Защёлкнуть до характерного щелчка, герметичность обеспечена |
| 6 | Проверка работы цепи | Убедиться, что звуковой сигнал работает корректно |
Как проверить исправность предохранителя
Для проверки предохранителя звукового сигнала Hyundai Accent потребуется снять его из блока. Сначала отключите зажигание, чтобы избежать короткого замыкания. Вытяните предохранитель с помощью пластикового пинцета или специального приспособления из блока предохранителей.
Осмотрите металлическую нить внутри предохранителя. Если нить разорвана или заметны следы перегоревшего металла, предохранитель неисправен и подлежит замене. Для более точной проверки используйте мультиметр: установите режим прозвонки или измерения сопротивления. При исправном предохранителе сопротивление будет близко к нулю, при перегоревшем – цепь разомкнута.
После замены предохранителя проверьте работу сигнала. Если предохранитель перегорает повторно, это указывает на короткое замыкание или перегрузку в цепи, требующую дальнейшей диагностики электрической системы автомобиля.
Что делать при повторном перегорании предохранителя
Если предохранитель звукового сигнала Hyundai Accent перегорает повторно, необходимо определить источник перегрузки. Первым шагом проверяют целостность проводки и контактов на наличие оплавлений, коррозии или ослабления. Любые поврежденные участки подлежат замене или восстановлению.
Следующий этап – проверка самого сигнала. Корпус клаксона осматривают на короткое замыкание между контактами или в обмотках. При обнаружении повреждений катушки или изоляции сигнал меняют на новый.
Важно убедиться, что устанавливаемый предохранитель соответствует рекомендованному амперажу. Использование предохранителя с большей силой тока может вызвать перегрев проводки и возгорание. Рекомендуется заменить только на предохранитель, указанный в схеме Hyundai Accent для данного сигнала.
После ремонта проводки и замены поврежденных компонентов, проверяют работу сигнала, включая нажатие кнопки и прослушивание звука. Если предохранитель продолжает перегорать, целесообразно обратиться к квалифицированному электрику для проверки скрытых коротких замыканий и диагностики электронных блоков.
Вопрос-ответ:
Где находится предохранитель звукового сигнала в Hyundai Accent?
Предохранитель звукового сигнала расположен в основном блоке предохранителей. В моделях Hyundai Accent он обычно находится в блоке под капотом с левой стороны, рядом с аккумулятором. В некоторых комплектациях может быть дополнительный блок в салоне, слева от рулевой колонки. На крышке блока есть схема, где конкретно указан предохранитель «Horn» или «Сигнал».
Как узнать, что предохранитель звукового сигнала перегорел?
Основной признак — отсутствие работы клаксона при нажатии кнопки на руле. Можно визуально проверить предохранитель: если металлическая нить внутри прервана, предохранитель перегорел. Для точной проверки используют мультиметр, который показывает наличие или отсутствие электрической цепи через предохранитель.
Можно ли самостоятельно заменить предохранитель звукового сигнала?
Да, замена предохранителя не требует специальных навыков. Сначала отключают питание автомобиля, затем снимают крышку блока предохранителей и извлекают перегоревший элемент с помощью пинцета или специального съемника. На его место устанавливают предохранитель с тем же номиналом по амперажу. После этого проверяют работу сигнала.
Почему предохранитель звукового сигнала может перегореть повторно?
Частая причина повторного перегорания — короткое замыкание в проводке или неисправность самого сигнала. Иногда контакт в разъеме ослабевает или сигнал начинает потреблять больше тока, чем рассчитан предохранитель. При повторных проблемах стоит проверить проводку на наличие оголенных проводов и убедиться, что установка и крепление сигнала выполнены корректно.
