Сигнализация StarLine A9 поддерживает двухстороннюю связь, дистанционный запуск двигателя и гибкие настройки охранных зон. Для корректного монтажа важно заранее изучить схему подключения и особенности электрической проводки ВАЗ 21113, чтобы избежать перегрузки цепей и сбоев в работе системы.
Перед началом установки необходимо подготовить комплект сигнализации, мультиметр, изоляционную ленту, термоусадочные трубки и набор инструментов для разборки панели приборов. Рекомендуется отключить аккумулятор, чтобы исключить риск короткого замыкания при работе с проводкой.
Основные элементы системы – блок управления, сирена, датчик удара, антенна и реле блокировки двигателя – размещаются с учётом удобства обслуживания и защиты от влаги. Оптимально устанавливать блок управления под приборной панелью, а сирену фиксировать в моторном отсеке вдали от источников тепла.
Подготовка инструментов и материалов для установки
Для установки сигнализации StarLine A9 на ВАЗ 21113 потребуется заранее подготовить изолированный набор отверток с крестообразными и плоскими жалами, торцевые головки на 8, 10 и 12 мм, удлинитель и вороток для откручивания креплений под панелью. Нужен мультиметр для проверки напряжения на цепях и поиска точек подключения. Обязательно использовать острый монтажный нож для снятия изоляции и качественный кримпер для обжима клемм.
Для защиты соединений и проводки стоит приготовить термоусадочные трубки различного диаметра, изоляционную ленту на тканевой или виниловой основе, пластиковые хомуты для фиксации жгутов, а также небольшое количество диэлектрической смазки для контактов. Пригодятся набор запасных предохранителей номиналом 5–15 А, пластиковые стяжки и мягкая ветошь для протирки рабочей зоны.
Из расходных материалов потребуется гибкий многожильный провод с сечением 0,5–1,5 мм² для удлинения цепей при необходимости, а также набор наконечников под винтовые клеммы. Для защиты электроцепей удобно использовать отдельные держатели предохранителей с крышками. Желательно иметь тестовую лампу на 12 В для быстрой проверки цепей при отключенном мультиметре.
Сигнализация StarLine A9 должна быть в полной комплектации: основной блок, антенный модуль, сирена, датчик удара, светодиодный индикатор, сервисная кнопка, комплект проводки с реле блокировки двигателя. Перед началом монтажа рекомендуется проверить комплектность и целостность всех элементов, а также подготовить распечатанную электрическую схему автомобиля для точного поиска точек подключения.
Определение мест размещения центрального блока и антенны
При выборе точки крепления важно исключить близость к отопительным каналам и металлическим перегородкам, которые могут создавать помехи работе устройства. Блок следует зафиксировать при помощи пластиковых стяжек или саморезов на штатных крепёжных отверстиях или на гладкой металлической поверхности с использованием монтажной площадки.
Антенну целесообразно размещать в верхней части лобового стекла с внутренней стороны, ближе к центральной стойке. Это обеспечивает стабильный приём и передачу сигнала. Место установки должно быть удалено от металлических элементов кузова и тонировочной плёнки с металлическим напылением, которые ухудшают радиосвязь.
Кабель антенны прокладывают вдоль заводских жгутов проводки и фиксируют пластиковыми клипсами, избегая перегибов и натяжения. Подключение антенны выполняется после окончательного монтажа центрального блока и проверки правильности прокладки кабеля.
Подключение питания и основных цепей сигнализации
Перед началом подключения необходимо обесточить автомобиль, сняв минусовую клемму с аккумулятора. Центральный блок сигнализации StarLine A9 следует подключать к цепям питания через предохранители, поставляемые в комплекте, чтобы защитить оборудование от короткого замыкания и перегрузок.
Основные силовые провода блока:
- Красный – постоянный плюс 12 В. Его подключают к проводу питания замка зажигания или напрямую к плюсовой клемме аккумулятора, используя предохранитель на 15 А.
- Чёрный – масса. Его крепят к надежной металлической части кузова с предварительной зачисткой точки контакта от краски.
- Жёлтый – сигнал зажигания (IGN). Его подключают к проводу, на котором появляется напряжение 12 В при включении ключа в положение «Зажигание».
Для корректной работы автозапуска и управления стартером подключаются дополнительные цепи:
- Синий – провод блокировки стартера. Его разрывают в штатной цепи замка зажигания, а концы соединяют с реле сигнализации согласно схеме подключения.
При монтаже важно избегать соединений методом скрутки. Следует использовать пайку или качественные обжимные клеммы, а места соединений изолировать термоусадочной трубкой или изоляционной лентой. Все провода необходимо прокладывать вдали от движущихся частей и острых кромок, фиксируя их хомутами.
Установка датчика удара и прокладка проводки
Датчик удара рекомендуется закрепить на жёстком элементе кузова, например на поперечине под панелью приборов, где отсутствуют сильные вибрации и нет доступа влаги. Крепление выполняется при помощи саморезов или качественного двухстороннего скотча, при этом поверхность необходимо обезжирить для надёжной фиксации.
Перед монтажом следует подобрать место, обеспечивающее лёгкий доступ для регулировки чувствительности. Недопустимо устанавливать датчик рядом с воздуховодами, мягкими элементами или на пластиковых деталях, так как это снижает точность срабатывания.
Провод от датчика прокладывается вместе с основным жгутом сигнализации, избегая пересечения с проводами высоковольтной системы зажигания и силовыми кабелями, чтобы исключить ложные срабатывания. При необходимости используется гофра или пластиковые каналы для защиты проводки от механических повреждений и перегибов.
В местах прохождения через перегородку моторного отсека необходимо использовать штатные резиновые уплотнители или устанавливать дополнительные втулки. Провода следует фиксировать пластиковыми стяжками с интервалом не более 15–20 см, исключая провисание и соприкосновение с подвижными деталями.
Подключение датчика выполняется к разъёму центрального блока сигнализации в соответствии с цветовой маркировкой проводов. После монтажа рекомендуется провести регулировку чувствительности на минимальном уровне и постепенно увеличивать её, добиваясь корректного срабатывания без ложных тревог.

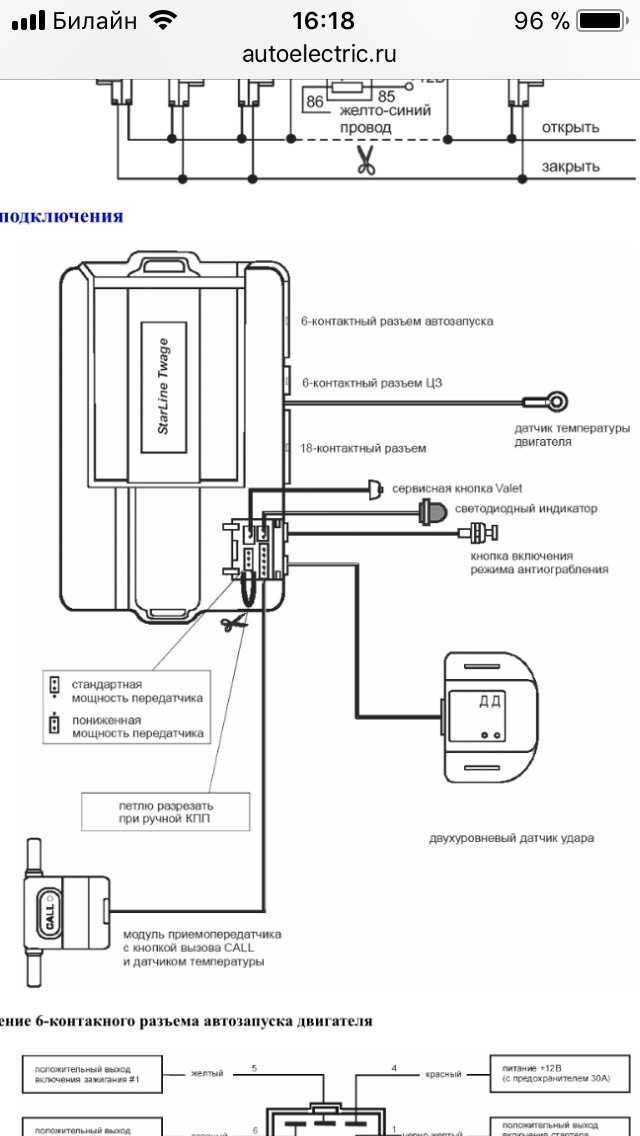

Подключение концевиков дверей и капота
Для корректной работы сигнализации необходимо подключить концевики дверей и капота к соответствующим входам центрального блока StarLine A9. На ВАЗ 21113 штатные концевики дверей замыкают цепь на массу при открытии дверей. Центральный блок сигнализации реагирует на появление отрицательного сигнала, поэтому дополнительные реле не требуются.
Провода от концевиков дверей обычно имеют коричневый цвет и сходятся в жгуте под приборной панелью слева. Для подключения используйте общий провод от блока сигнализации, предназначенный для входа дверных концевиков, и соедините его с этим жгутом. Соединение выполняется методом пайки или с применением изолированных клемм, чтобы исключить окисление и обрыв контакта.
При установке концевика капота рекомендуется использовать герметичный кнопочный тип с возвратной пружиной. Оптимальное место установки – на передней панели моторного отсека рядом с защёлкой замка капота. Концевик закрепляется так, чтобы при закрытом капоте кнопка была полностью утоплена, а при открытии – размыкалась и подавала отрицательный сигнал.
Провод от концевика капота прокладывают в салон через штатное уплотнение жгута проводки моторного отсека. Его подключают к выделенному проводу блока сигнализации для контроля капота. Места соединений тщательно изолируются термоусадочной трубкой или герметичной лентой для защиты от влаги и коррозии.
После монтажа проверяют работу всех концевиков: при открытой двери или капоте светодиод сигнализации должен указывать на сработку соответствующей зоны. Неправильная реакция указывает на неисправное соединение или необходимость корректировки положения концевика.
Проверка работы системы и настройка функций брелока
После подключения всех проводов и установки компонентов StarLine A9 необходимо проверить работу сигнализации в нескольких режимах. Сначала подключите питание и убедитесь, что центральный блок получает стабильное напряжение 12 В. Затем закройте все двери, капот и багажник, активируйте охранный режим с помощью брелока и убедитесь, что сирена и световые индикаторы срабатывают одновременно.
Проверьте работу концевиков дверей и капота, открывая каждый элемент поочередно. Система должна подавать сигнал на брелок при попытке открытия. Для проверки датчика удара нанесите легкий удар на кузов и убедитесь, что сигнализация реагирует на короткие и длинные импульсы в соответствии с выбранным уровнем чувствительности.
Настройка функций брелока осуществляется через меню программирования. Используйте комбинацию кнопок для установки режима охраны, функции автоматического закрытия дверей при старте двигателя и временной блокировки запуска. Обратите внимание на дальность действия брелока: при необходимости замените батарею или измените расположение антенны для увеличения зоны уверенного приема сигнала.
После первичной настройки протестируйте все функции: постановку и снятие с охраны, режим паники, дистанционный запуск двигателя (если подключен) и включение дополнительного оборудования, подключенного через каналы сигнализации. Любые несоответствия устраняются проверкой проводки, крепления датчиков и корректировкой настроек через брелок.
Рекомендуется провести повторную проверку через сутки после установки, чтобы убедиться в стабильной работе системы при изменении температуры и влажности, а также проверить правильность срабатывания всех датчиков и реакцию брелока на стандартные дистанционные команды.
Вопрос-ответ:
Какие инструменты понадобятся для установки сигнализации StarLine A9 на ВАЗ 21113?
Для установки потребуются отвертки с разными наконечниками, пассатижи, набор ключей, тестер или мультиметр для проверки напряжения, изолента и пластиковые стяжки для фиксации проводов. Также полезно иметь острый нож или стриппер для зачистки проводов и набор предохранителей для замены при необходимости. Использование этих инструментов позволяет выполнить подключение точно и безопасно, без повреждения электрооборудования автомобиля.
Где лучше всего разместить центральный блок сигнализации в ВАЗ 21113?
Центральный блок рекомендуется устанавливать под приборной панелью с водительской стороны, но вне зоны прямого попадания влаги и нагрева от двигателя. Он должен быть недоступен для случайного контакта и хорошо закреплен, чтобы при вибрации не смещался. Размещение здесь позволяет удобно прокладывать провода к замку зажигания, концевикам дверей и другим элементам, сохраняя компактность проводки и минимизируя риск короткого замыкания.
Как правильно подключить концевики дверей и капота к сигнализации?
Для подключения концевиков необходимо определить провод, который разрывается при открытии двери или капота. Обычно это провод с минусовым сигналом. Подключение производится через входы сигнализации, с соблюдением полярности: минус к концевику, плюс к питанию блока при необходимости. После подключения важно проверить реакцию сигнализации на открытие каждой двери и капота, чтобы убедиться в корректной работе режима охраны.
Как настроить функции брелока StarLine A9 после установки?
После подключения сигнализации следует выполнить программирование брелока. Для этого зажигание включают, нажатиями на кнопки брелока выбирают необходимые функции, например, режим охраны, постановку на охрану с закрытием стекол или автоматический запуск двигателя. Некоторые функции требуют удержания кнопок определённое время для активации. Настройка позволяет адаптировать сигнализацию под личные предпочтения и особенности автомобиля, включая звуковые и световые сигналы.
Каким образом проверить правильность установки датчика удара?
Датчик удара подключается к входу сигнализации и фиксируется на кузове в месте, где возможные вибрации хорошо передаются. Проверка проводится путем лёгких постукиваний по кузову рядом с датчиком. Сигнализация должна реагировать на удары разной интенсивности в зависимости от настроенного уровня чувствительности. Если реакции нет, стоит проверить подключение проводов и положение датчика, чтобы исключить слабый контакт или неправильное крепление.
