Утечка тока на ВАЗ 2110 проявляется быстрым разрядом аккумулятора даже при отсутствии нагрузки на электрическую систему. Основными источниками являются замыкания в проводке, дефекты реле и потребители с высоким энергопотреблением в выключенном состоянии. Для точного выявления места утечки требуется мультиметр с функцией измерения тока, проводка схемы автомобиля и доступ к основным узлам электрооборудования.
Перед началом диагностики необходимо полностью зарядить аккумулятор и убедиться в исправности его клемм. Последовательное отключение предохранителей позволяет локализовать цепь с повышенным током. Важным этапом является осмотр массы кузова, контактных площадок и реле, так как окисленные или ослабленные соединения могут создавать постоянный ток утечки в пределах 50–200 мА.
После выявления цепи с повышенной нагрузкой выполняется проверка всех подключенных к ней устройств: плафонов освещения, магнитолы, блоков управления и сигнализации. Замена или ремонт неисправного элемента устраняет утечку. Для контроля после ремонта рекомендуется повторно измерить ток покоя, который на исправном ВАЗ 2110 не должен превышать 30 мА.
Применение системного подхода и пошаговой проверки позволяет минимизировать время на поиск проблемы и исключить повреждение проводки. Тщательное документирование действий упрощает повторные проверки и предотвращает повторные утечки в будущем.
Устранение утечки тока на ВАЗ 2110 пошаговое руководство
Для выявления утечки тока потребуется мультиметр с функцией измерения тока до 10 А. Сначала отключите минусовую клемму аккумулятора и подключите мультиметр последовательно между клеммой и проводом. Установите диапазон измерения на 10 А.
Проверка начинается с выключенного зажигания и всех потребителей. Если показания превышают 50 мА, утечка присутствует. Снимите предохранители по очереди, наблюдая за изменением тока. Когда ток снизится, найден контур с утечкой.
После определения проблемного контура осмотрите проводку на предмет повреждений, изоляции с трещинами, оголенных жил и следов коррозии. Особое внимание уделите монтажным блокам и соединениям, где проводка проходит через кузов.
Если контур с утечкой включает электроприборы, отключите их и проверьте отдельно. Неисправные устройства заменяются или ремонтируются: чаще всего причиной являются короткие замыкания внутри корпуса или обрыв изоляции.
После устранения повреждений подключите мультиметр снова для проверки уровня потребления тока. Значение не должно превышать 30–40 мА при выключенном зажигании. Завершите работу установкой предохранителей на место и подключением аккумулятора.
Для предотвращения повторных утечек рекомендуется обработать контакты антикоррозийной смазкой и закрепить проводку, избегая натяжений и контакта с острыми краями кузова.
Подготовка инструментов и мультиметра для поиска утечки
Для точного выявления утечки тока на ВАЗ 2110 требуется минимальный набор инструментов и правильно настроенный мультиметр. Наличие всех элементов заранее ускоряет диагностику и снижает риск повреждения электрооборудования.
- Мультиметр: предпочтительно с функцией измерения постоянного тока до 10 А. Проверьте исправность щупов и целостность предохранителей внутри прибора.
- Ключи и торцевые головки: обычно нужны на 8, 10 и 13 мм для снятия клемм аккумулятора и доступа к реле и предохранителям.
- Отвертки: плоская и крестовая для разборки декоративных крышек и корпуса предохранительного блока.
- Изолента и диэлектрические перчатки: для безопасного отсоединения клемм и временной изоляции проводов.
- Дополнительные соединительные провода: для прокладывания обходных цепей при измерении тока через мультиметр.
Перед началом работы необходимо полностью зарядить аккумулятор и зафиксировать автомобиль на стояночном тормозе. Отсоединять клеммы нужно последовательно, начиная с минусовой, чтобы избежать короткого замыкания.
Мультиметр готовят следующим образом:
- Переключить режим на измерение постоянного тока (DC) с диапазоном, превышающим максимальный ток аккумулятора (обычно 10 А).
- Проверить нулевое показание при разомкнутой цепи; при необходимости откалибровать прибор.
- Подключить мультиметр последовательно между минусовой клеммой аккумулятора и проводом, который был отсоединён, чтобы фиксировать утечку тока.
- Убедиться в надёжности контактов щупов и отсутствии коротких замыканий на корпус автомобиля.
Только после полной подготовки инструментов и корректной настройки мультиметра можно приступать к последовательной проверке потребителей и реле на предмет утечки тока.
Определение состояния аккумулятора и изоляции проводки
Начните с проверки напряжения аккумулятора при отключенном двигателе. Норма для полностью заряженного АКБ 12,6–12,8 В. Напряжение ниже 12,4 В указывает на частичную разрядку, что может исказить результаты измерений тока утечки.
Проведите нагрузочную проверку аккумулятора с помощью нагрузочной вилки или мультиметра с функцией измерения тока. При падении напряжения ниже 10,5 В под нагрузкой аккумулятор требует заряда или замены.
Осмотрите видимую проводку на наличие повреждений изоляции, трещин и оголенных участков. Особое внимание уделите участкам возле моторного отсека, места прохождения через кузовные отверстия и соединения в салоне.
Используйте мультиметр в режиме измерения сопротивления или прозвонки для проверки изоляции. Разомкните цепь и измерьте сопротивление между проводом и массой; значение ниже 1 МОм указывает на нарушение изоляции.
Проверку контактов выполните через визуальный осмотр и легкое пошатывание проводов в местах соединений. Любые ослабленные клеммы или признаки коррозии необходимо очистить и закрепить.
После завершения диагностики аккумулятор полностью зарядите, а выявленные участки с поврежденной изоляцией изолируйте изоляционной лентой или заменой проводки, чтобы предотвратить последующие утечки тока.
Проверка потребителей тока при выключенном зажигании
Для выявления утечки тока сначала отключите все потребители и убедитесь, что зажигание выключено. Снимите минусовую клемму аккумулятора и подключите мультиметр в режиме амперметра последовательно между клеммой аккумулятора и проводом.
Нормальное потребление тока на ВАЗ 2110 при выключенном зажигании не должно превышать 50 мА. Если показания выше, необходимо выявить источник утечки. Для этого последовательно отключайте предохранители блока и наблюдайте за изменением тока на мультиметре.
При резком снижении тока после снятия конкретного предохранителя становится ясно, какой потребитель или цепь вызывает утечку. Важно фиксировать каждый шаг и проверять цепи с отключёнными реле, так как некоторые реле могут оставлять потребление даже при выключенном зажигании.
Особое внимание уделяйте световым приборам, сигнализации, магнитоле и дополнительным блокам управления, которые часто являются источником скрытой утечки. После выявления проблемного потребителя проводку и элементы следует осмотреть на наличие повреждений изоляции, коррозии и замыканий.
Если мультиметр показывает стабильный высокий ток при отключении всех предохранителей, причиной может быть скрытое замыкание на массу или неисправность блока управления. В таком случае требуется поэтапная проверка проводки с использованием тестера на целостность и сопротивление.

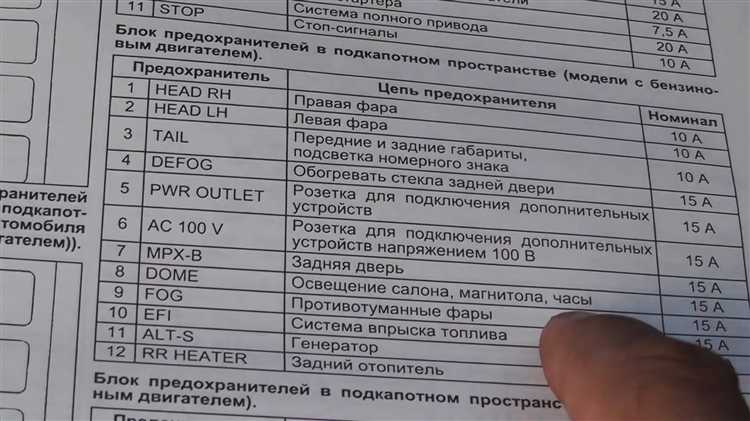

Методика измерения тока утечки на отдельных цепях
Включите мультиметр и зафиксируйте показания тока при выключенном зажигании. Для цепей с низкой нагрузкой допустимый ток утечки не должен превышать 50–70 мА. Если фиксируется превышение, последовательно отключайте потребители на этой цепи: блоки управления, реле, освещение, приборы в салоне. Каждое отключение фиксируйте изменение тока. Резкое снижение показаний указывает на конкретный потребитель, вызывающий утечку.
После выявления проблемного узла рекомендуется проверить его изоляцию, контакты и состояние корпуса. При обнаружении повреждений проводки или замыкания на корпус выполните ремонт или замену элемента. После устранения неисправности повторно измерьте ток на цепи, чтобы убедиться в нормализации показаний.
Методика требует соблюдения точной последовательности действий: отключение аккумулятора, последовательное подключение амперметра, фиксирование показаний до и после отключения каждого потребителя. Такой подход позволяет локализовать утечку без разборки всей проводки и минимизировать время диагностики.
Поиск неисправных предохранителей и реле

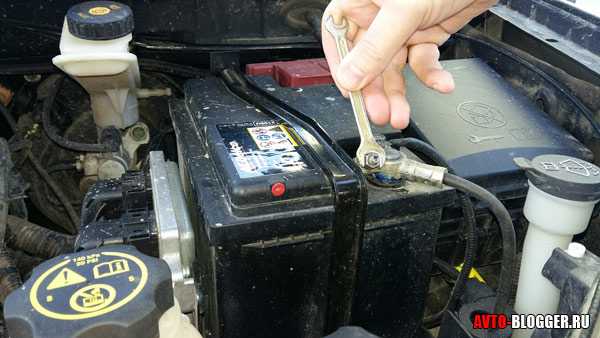

Проверку стоит начинать с монтажного блока под капотом и в салоне. Сначала отключается минусовая клемма аккумулятора, чтобы исключить короткое замыкание при снятии элементов. Затем последовательно вынимаются предохранители, контролирующие цепи с постоянным питанием. После каждого извлечения следует проверка утечки тока мультиметром в разрыв массы.
Неисправный предохранитель или реле часто вызывают постоянное потребление даже при выключенном зажигании. При обнаружении цепи, на которую приходится лишняя нагрузка, возвращаются к ней и осматривают сам элемент. Визуально оценивается целостность плавкой вставки или наличие следов перегрева на корпусе. При малейших сомнениях элемент заменяется на заведомо исправный.
Реле рекомендуется проверять не только по сопротивлению обмотки, но и по работоспособности контактов. Для этого используется внешний источник питания 12 В и мультиметр в режиме измерения сопротивления. При подаче напряжения контакты должны замкнуться без задержек. Если сопротивление превышает допустимое или контакт прерывается, реле заменяется.
Дополнительное внимание стоит уделить предохранителям, обслуживающим сигнализацию, магнитолу и прикуриватель, так как именно через них часто фиксируется постоянная утечка. После замены или отключения подозрительных элементов повторяется измерение тока покоя, что позволяет быстро подтвердить или исключить проблему.
После устранения неисправного элемента рекомендуется проверить состояние посадочных гнезд. Окисленные или ослабленные контакты также могут быть причиной паразитных токов и нестабильной работы электроцепей.
Диагностика скрытых коротких замыканий и поврежденных проводов
Скрытые короткие замыкания и нарушения изоляции часто становятся причиной постоянной утечки тока. Проверка должна охватывать участки проводки, где возможны механические повреждения или нештатные переделки электросистемы.
Для поиска дефектов используется следующий порядок:
- Отсоединить минусовую клемму аккумулятора, чтобы исключить случайное замыкание во время проверки.
- Визуально осмотреть жгуты в местах изгибов, креплений и проходов через кузовные элементы. Особое внимание обратить на зоны возле рулевой колонки, порогов и моторного щита.
- Проверить целостность изоляции. Если видны потемнения, следы перегрева или трещины, участок подлежит замене либо восстановлению с термоусадкой.
- Подключить мультиметр в режим прозвонки между плюсовой линией и массой. Если прибор фиксирует замыкание, искать участок разрыва или пробоя необходимо поочередным отключением разъемов.
- Пошагово разъединять цепи, начиная с наиболее нагруженных – цепи генератора, стартерной линии, блока предохранителей и реле.
- Проверить провода на участках с дополнительным оборудованием (сигнализация, музыка, противотуманки), где чаще всего нарушается изоляция при некорректном монтаже.
При обнаружении поврежденного провода важно не просто изолировать, а восстановить проводку с заменой дефектного отрезка. Соединения следует выполнять пайкой или обжимкой с последующей термоусадкой, избегая скруток без фиксации. Проверка сопротивления после ремонта должна подтвердить отсутствие замыканий.
После устранения дефектов проводки стоит повторно измерить ток утечки. Если показания вернулись к норме (не выше 0,05–0,07 А при выключенном зажигании), короткое замыкание устранено.
Проверка состояния замков, световых приборов и сигнализации
Нарушения в работе центрального замка и охранной системы часто становятся причиной скрытой утечки тока. Проверку следует выполнять при полностью обесточенном автомобиле. Сначала отключается минусовая клемма аккумулятора, затем фиксируется фактический ток утечки через мультиметр. После этого поочередно отключаются цепи, связанные с замками и сигнализацией.
Центральный замок может потреблять ток даже при выключенном зажигании, если не происходит полного обрыва цепи после закрытия дверей. Необходимо проверить срабатывание микровыключателей в каждой двери и целостность жгутов в местах перегибов, особенно у водительской двери. Часто провод повреждается внутри гофры, оставаясь визуально целым.
Световые приборы – один из самых частых источников паразитного потребления. Проверяются габариты, подсветка салона, багажника и перчаточного ящика. Для контроля снимается каждая лампа по отдельности, замеряется изменение тока. Если после снятия одной из ламп утечка исчезает, неисправность локализована. Также стоит убедиться в исправности концевиков дверей и крышек – нередко они заедают и не размыкают цепь полностью.
Сигнализация проверяется в последнюю очередь. Установка нештатных систем часто сопровождается некорректным подключением, что приводит к постоянной нагрузке на аккумулятор. Для проверки временно отключается питание блока сигнализации. Если утечка исчезает, блок требует ремонта или замены. Дополнительно проверяются цепи сирены, датчиков объема и связи с центральным замком.
Контрольное измерение выполняется после проверки всех узлов. При закрытых дверях и отключенном зажигании ток утечки на ВАЗ 2110 не должен превышать 30–40 мА. Любое превышение указывает на неразорванную цепь или некорректно работающий элемент системы.
Восстановление поврежденных цепей и повторная проверка тока
После выявления участка с утечкой тока следует восстановить поврежденные цепи с учетом их реальной нагрузки. Сначала необходимо обесточить автомобиль и демонтировать дефектный отрезок проводки. Изоляцию поврежденных проводов удаляют до чистого металла, концы зачищают и лужат.
Для соединения рекомендуется использовать пайку или обжимку с гильзами соответствующего сечения. Скрутки недопустимы, так как они быстро окисляются и создают дополнительное сопротивление. После соединения участок закрывают термоусадочной трубкой или качественной изоляцией, обеспечивая герметичность.
Если неисправность связана с окислением или ослаблением контактов, клеммы зачищают мелкой наждачной бумагой и обрабатывают токопроводящей смазкой. Поврежденные разъемы лучше заменить, а не ремонтировать.
После восстановления цепи аккумулятор подключают обратно, и мультиметром повторно измеряют ток утечки. Если показания вернулись к нормальному значению (не выше 0,05–0,07 А при выключенном зажигании), цепь считается исправной. При сохранении превышения измерения продолжают на других участках.
Дополнительно проверяют герметичность соединений, отсутствие перегрева и стабильность напряжения на клеммах. При необходимости проводку закрепляют пластиковыми хомутами, исключая трение о кузов или движущиеся элементы.
