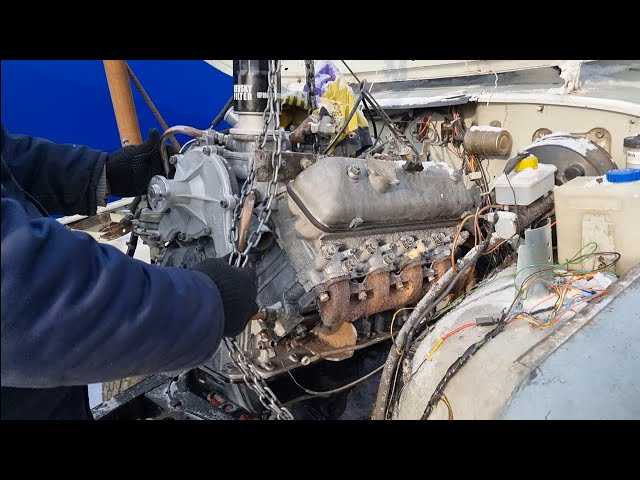

Привод трамблера на двигателе УАЗ 417 обеспечивает передачу вращения от распределительного вала к валу трамблера, синхронизируя работу системы зажигания с фазами газораспределения. Неправильная установка привода приводит к смещению угла опережения зажигания, нестабильной работе двигателя и детонации, поэтому важно соблюдать точную последовательность действий при монтаже.
Перед началом установки следует убедиться, что двигатель находится в положении верхней мёртвой точки первого цилиндра по такту сжатия. Для этого метки на шкиве коленчатого вала и крышке должны совпадать. После этого привод трамблера вставляется в гнездо с учётом смещения шлица относительно оси корпуса – при правильной установке короткий конец шлица должен быть обращён к блоку цилиндров.
После установки привода необходимо проверить зацепление шестерни с распределительным валом, исключив люфт и перекос. Важно, чтобы привод входил в зацепление без усилия и не изменял положение при вращении коленчатого вала. Затем можно устанавливать сам трамблер и выставлять начальный угол опережения зажигания для последующей регулировки по меткам или с помощью стробоскопа.
Для надёжности рекомендуется нанести небольшое количество моторного масла на зубья шестерни привода и на его вал перед установкой. Это уменьшит износ при первом запуске и обеспечит стабильную работу узла в дальнейшем.
Подготовка двигателя и проверка положения коленчатого вала
Перед установкой привода трамблера необходимо убедиться, что двигатель находится в положении верхней мёртвой точки первого цилиндра на такте сжатия. Для этого снимают крышку клапанов и наблюдают за работой коромысел первого цилиндра – оба клапана должны быть закрыты, зазоры присутствуют.
Коленчатый вал проворачивают за болт шкива по часовой стрелке до совпадения метки на шкиве с риской на крышке привода распределительных шестерён. Совпадение этих отметок указывает на правильное положение ВМТ первого цилиндра.
Для точности положения можно использовать индикатор часового типа, установленный в свечное отверстие первого цилиндра. При вращении коленвала наблюдают момент, когда поршень достигает высшей точки и начинает опускаться. В этот момент устанавливают вал точно по метке.
После фиксации коленчатого вала в нужной позиции необходимо проверить совмещение меток распределительного вала и шестерни привода масляного насоса. Несоответствие этих положений приведёт к неправильному углу опережения зажигания после установки трамблера.
При наличии следов износа или люфта в приводе насоса рекомендуется заменить шестерню и проверить посадочное место. Это предотвратит смещение фаз и обеспечит стабильную работу зажигания после сборки.
Определение верхней мёртвой точки первого цилиндра
Для точной установки привода трамблера необходимо определить положение поршня первого цилиндра в верхней мёртвой точке (ВМТ) такта сжатия. Работа начинается с удаления крышки распределителя и выкручивания свечи зажигания первого цилиндра. Через отверстие можно контролировать движение поршня.
Ключом проворачивают коленчатый вал за гайку шкива по часовой стрелке. При этом нужно наблюдать за положением метки на шкиве и риской на крышке передней крышки двигателя. Когда поршень приближается к ВМТ, из свечного отверстия начинает выходить воздух – это подтверждает такт сжатия. В этот момент следует двигать вал медленно, пока метка на шкиве не совпадет с риской «0» на крышке.
Совпадение меток указывает на точное положение поршня первого цилиндра в верхней мёртвой точке. Для проверки можно вставить в отверстие свечи тонкий стержень и аккуратно контролировать упор в верхнюю позицию – движение вверх прекращается именно в ВМТ. После фиксации положения коленчатого вала двигатель готов к установке привода трамблера с последующей регулировкой угла опережения зажигания.
Проверка состояния привода и сопряжённых деталей
Перед установкой привода трамблера необходимо убедиться в исправности его корпуса, шестерни и втулок. Корпус не должен иметь трещин, следов деформации или выработки в посадочном отверстии. Наличие люфта между валом и втулками недопустимо – при ощутимом зазоре втулки требуется заменить.
Шестерня привода проверяется на износ зубьев. Допускаются лишь незначительные следы контакта, без заусенцев и сколов. Измеряется ширина зуба и сравнивается с новой деталью. Снижение более чем на 0,3 мм говорит о необходимости замены. Важно также убедиться, что шпонка и посадка шестерни на валу плотные, без проворота.
Проверяется состояние шлицевой части, взаимодействующей с валом трамблера. Изношенные или разболтанные шлицы вызывают нарушение фаз зажигания и нестабильную работу двигателя. При заметной выработке шлицевой пары рекомендуется заменить привод в сборе.
Следует осмотреть уплотнительное кольцо на корпусе привода. Затвердевшая или потрескавшаяся резина приведёт к утечке масла. При малейших признаках старения кольцо подлежит замене. Место посадки кольца очищается от нагара и старой смазки.
Проверяется свободный ход вала привода. Он должен вращаться плавно, без заеданий. Для оценки состояния подшипников и втулок привод слегка смазывается моторным маслом, после чего вал проворачивается вручную. При наличии посторонних шумов или неравномерного вращения детали необходимо заменить или отремонтировать.
Завершая проверку, убедитесь в исправности фиксатора, удерживающего привод в блоке. Ослабление фиксации вызывает смещение фаз и нарушение зажигания. Болт и прижимная пластина должны обеспечивать плотную установку без перекосов.
Совмещение меток на шестернях распределительного механизма
Точная установка меток на шестернях распределительного механизма двигателя УАЗ-417 необходима для правильного фазирования газораспределения и последующей установки привода трамблера. Неверное совмещение приводит к нарушению работы клапанов и сдвигу момента зажигания.
Перед совмещением нужно снять крышку переднего кожуха, очистить шестерни и убедиться в отсутствии износа зубьев. Метки должны быть чётко различимы.
- Провернуть коленчатый вал по часовой стрелке до совпадения метки на шестерне коленвала с контрольной риской на корпусе блока цилиндров. Это положение соответствует ВМТ первого цилиндра в такте сжатия.
- Совместить метку на шестерне распределительного вала с меткой на шестерне промежуточного вала. Оба ориентира должны находиться точно напротив друг друга – по линии, проходящей через оси валов.
- Проверить, чтобы метка на шестерне привода масляного насоса (если установлена) находилась в исходном положении относительно метки на распределительном вале. Несоответствие потребует переустановки шестерни с корректировкой на один зуб.
- После установки меток повернуть коленвал на два оборота и снова проверить их совпадение. При смещении необходимо повторить установку.
После точного совмещения меток можно переходить к монтажу привода трамблера. Наличие зазора между зубьями и неравномерное натяжение шестерён недопустимы – это вызывает шум и преждевременный износ механизма.
Установка корпуса привода трамблера в блок двигателя
Перед установкой корпуса привода убедитесь в отсутствии грязи и масляных отложений на сопрягаемых поверхностях блока двигателя и корпуса. Любое загрязнение может вызвать неправильную посадку и ускоренный износ шестерён.
Порядок установки корпуса привода следующий:
- Совместите корпус привода с направляющими отверстиями блока двигателя. Корпус должен войти в посадочные места без усилия, при необходимости слегка поворачивая его вокруг оси.
- Проверьте правильность совмещения меток на шестернях привода и распределительного механизма. Метки должны совпадать строго по инструкции производителя, иначе нарушение фаз газораспределения приведёт к сбоям зажигания.
- Установите корпус на блок, закрепив его временными крепёжными элементами для точной подгонки. Следите за параллельностью корпуса относительно поверхности блока, чтобы избежать перекоса шестерён.
- Закрутите болты крепления корпуса в несколько этапов, чередуя диагонально, чтобы обеспечить равномерное прижатие. Рекомендуемый момент затяжки болтов – 25–30 Н·м.
- После окончательной затяжки проверьте вращение ведущей шестерни привода. Она должна вращаться свободно, без заеданий и посторонних шумов.
- Очистите и смажьте зубья шестерни моторным маслом перед установкой трамблера для предотвращения сухого трения на первых оборотах.
После установки корпуса привода выполните контрольное совмещение шестерён с распределительным валом и убедитесь, что верхняя мёртвая точка первого цилиндра совпадает с маркировкой на корпусе. Любое смещение требует демонтажа и повторной точной подгонки.
Регулировка зацепления шестерни привода с распределительным валом
Установите коленчатый вал в положение верхней мёртвой точки первого цилиндра. Это обеспечит правильное позиционирование поршней и безопасное зацепление шестерен.
Очистите шестерни привода и распределительного вала от грязи и старой смазки. Осмотрите зубья на наличие износа или сколов. Дефектные шестерни заменяются.
Совместите метки на шестерне привода и распределительном вале. Любое смещение меток нарушает фазу газораспределения и ухудшает работу двигателя.
Ослабьте крепление корпуса привода и осторожно подведите шестерню к шестерне распределительного вала. Не применяйте силу: зубья должны зацепляться плавно.
Проверяйте плотность зацепления вручную. Шестерня должна вращаться с лёгким сопротивлением без люфта. Сильный люфт указывает на недостаточный контакт, чрезмерное сопротивление – на перекос или смещение шестерни.
Закрутите крепёж корпуса привода с моментом, указанным в технической документации УАЗ 417. После затяжки повторно проверьте совпадение меток и плавность вращения шестерни.
Убедитесь, что смазка поступает к зубьям через штатные каналы. Проверните коленчатый вал вручную на несколько оборотов для окончательной проверки зацепления и отсутствия заеданий.

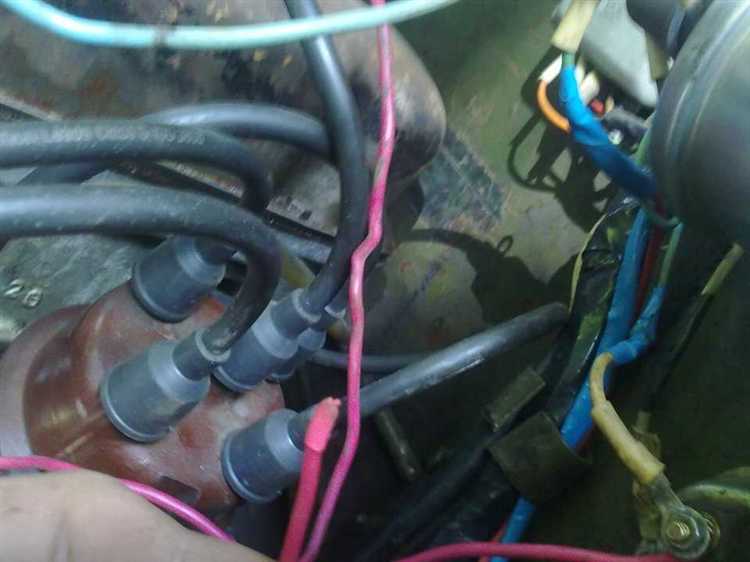

Установка трамблера и выставление начального угла зажигания
После монтажа привода трамблера необходимо установить сам трамблер на фланец корпуса привода. Совмещайте метку ротора трамблера с контактом первого цилиндра, расположенного в положении верхней мёртвой точки (ВМТ) такта сжатия.
Перед затяжкой крепёжных болтов проверьте, чтобы шестерня привода и шестерня распределительного вала были полностью зацеплены, без смещения по зубьям. Ротор трамблера должен свободно проворачиваться на 5–10° при ручном вращении коленчатого вала.
Фиксируйте трамблер на корпусе привода, удерживая его в положении, при котором метка ротора точно совпадает с проводом первого цилиндра. Затягивайте болты равномерно, чтобы исключить смещение в процессе фиксации.
Для проверки начального угла зажигания подключите стробоскоп к свечам первого цилиндра. Вращая трамблер по необходимости, добейтесь совпадения отметки на шкиве коленвала с требуемым углом зажигания двигателя УАЗ 417, обычно 5°–7° до верхней мёртвой точки.
После установки и проверки угла зажигания убедитесь в отсутствии люфта в приводе и отсутствии контакта ротора с корпусом трамблера при полном обороте коленчатого вала. Любое смещение приведёт к нестабильной работе двигателя.
Затянув болты окончательно, повторно проверьте совпадение метки и угол зажигания. После этого можно подключать проводку высоковольтных проводов к свечам цилиндров, соблюдая правильную последовательность.
Проверка работы двигателя и корректировка угла зажигания
После установки привода трамблера на двигатель УАЗ 417 необходимо проверить стабильность работы двигателя на холостом ходу. Для этого прогрейте двигатель до рабочей температуры, убедитесь в исправности свечей и отсутствии подтеков топлива и масла.
Подключите стробоскоп к высоковольтному проводу первого цилиндра и проверьте совпадение метки на шкиве коленчатого вала с отметкой на корпусе двигателя. Угол опережения зажигания должен соответствовать 6–8° до ВМТ при работе на холостом ходу.
Если метка не совпадает, ослабьте крепление трамблера и медленно поверните его в направлении увеличения или уменьшения угла зажигания. Повторяйте проверку стробоскопом после каждого изменения до точного совпадения метки.
После установки требуемого угла затяните фиксирующие болты трамблера, контролируя, чтобы положение не сместилось. Проверьте плавность работы двигателя при различных оборотах, отсутствие детонации и стабильность холостого хода.
При необходимости произведите мелкую подстройку карбюратора или системы зажигания для оптимизации смеси топлива и воздуха, что позволит поддерживать правильный угол зажигания и стабильную работу двигателя.
Вопрос-ответ:
Какие инструменты нужны для установки привода трамблера на двигатель УАЗ 417?
Для установки привода трамблера потребуются набор гаечных ключей и головок, отвертки, приспособление для фиксации шестерни распределительного вала, а также моментный ключ. Рекомендуется иметь чистую ветошь и масло для смазки шестерен, чтобы избежать повреждений при сборке.
Как правильно совместить метки на шестернях распределительного механизма?
Совмещение меток начинается с определения верхней мёртвой точки первого цилиндра. После этого метки на шестернях коленчатого и распределительного валов выставляются так, чтобы они совпадали по линии, указанной производителем. Любое смещение может привести к неправильному зажиганию и нестабильной работе двигателя.
Что делать, если двигатель не запускается после установки трамблера?
Неисправность часто связана с неправильной установкой угла зажигания или несоосностью шестерен привода. Нужно проверить положение коленчатого вала и шестерен распределительного механизма, убедиться в правильной установке контактов на трамблере и, при необходимости, скорректировать начальный угол зажигания с помощью индикатора или контрольного прибора.
Как проверить корректность работы трамблера после установки?
После установки двигателя запускают и наблюдают за работой на холостых оборотах. Следует проверить равномерность холостого хода, отсутствие посторонних стуков и плавность вращения привода. Дополнительно можно использовать стробоскоп для точного контроля угла зажигания и его корректировки.
Нужно ли смазывать шестерни привода перед установкой?
Да, перед монтажом шестерни распределительного механизма и привод трамблера необходимо смазать тонким слоем моторного масла. Это снижает износ при первом запуске двигателя и облегчает запуск, предотвращая при этом преждевременное повреждение зубьев шестерен.
