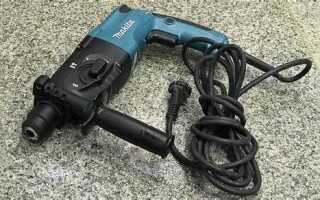

Перфоратор Makita HR2450 оснащен патроном SDS-Plus, редуктором с системой смазки и ударным механизмом пневматического типа. При длительной работе в условиях пыли и повышенной нагрузки внутренняя часть инструмента нуждается в обслуживании. Разборка позволяет очистить редуктор от старой смазки, проверить состояние шестерен и при необходимости заменить изношенные детали.
Перед началом необходимо подготовить крестовую и плоскую отвертки, пассатижи, шестигранники и новую фирменную смазку для редуктора. Рабочая зона должна быть чистой, так как попадание песка или строительной пыли внутрь корпуса резко снижает ресурс подшипников и шестерен. Корпус фиксируется на винтах, поэтому доступ к основным узлам можно получить без применения специализированного оборудования.
Особое внимание уделяется узлам фиксации буров. Внутри патрона расположены стопорное кольцо, пружина и шарик, которые обеспечивают надежное удержание оснастки. При разборке важно не повредить и не потерять эти элементы, так как неправильная установка приведет к заклиниванию или выпадению сверла во время работы.
Разборка HR2450 применяется как при устранении неисправностей, так и для профилактики. Регулярная очистка редуктора и проверка щеток двигателя позволяют поддерживать стабильные обороты, исключают перегрев и продлевают срок службы инструмента. Такой порядок обслуживания удобен в условиях самостоятельного ремонта без обращения в сервисный центр.
Подготовка инструмента и проверка комплектности
Перед началом разборки перфоратора Makita HR2450 необходимо убедиться в полной готовности рабочего места. Поверхность стола должна быть ровной, чистой и устойчивой, чтобы исключить потерю мелких деталей и обеспечить удобство при выполнении операций.
Из набора инструментов потребуется крестовая и плоская отвертка, тонкий металлический шильце или пинцет для извлечения стопорных колец, а также молоточек с мягким бойком. Для очистки рекомендуется приготовить ветошь без ворса и щетку с жестким ворсом.
Перед вскрытием корпуса проверьте комплектность самого перфоратора. В стандартной поставке должны присутствовать боковая рукоятка, ограничитель глубины сверления и защитный кейс. Отсутствие дополнительных элементов не влияет на разборку, но знание исходного состава исключает путаницу при обратной сборке.
Также стоит заранее подготовить смазку для редуктора и графитовые щетки, если планируется их замена. Наличие этих расходников позволит после сборки сразу восстановить работоспособность инструмента без повторного разбора.

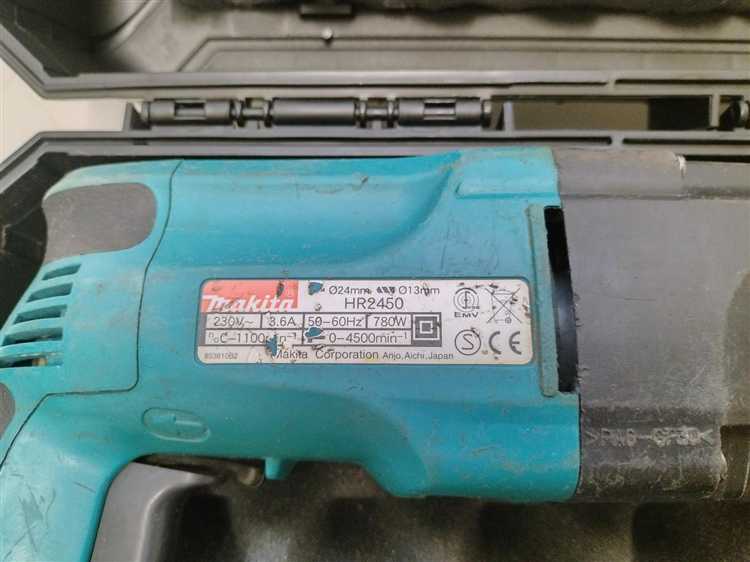

Снятие патрона и фиксаторов бура
Перед демонтажем убедитесь, что инструмент обесточен и бур вынут из патрона. Для начала снимите резиновый пыльник, аккуратно поддев его плоской отверткой и потянув на себя. Пыльник закрывает пружинное кольцо и защищает механизм фиксации от попадания грязи.
Следующий элемент – стопорное кольцо. Его необходимо поддеть тонкой отверткой и снять, стараясь не повредить поверхность корпуса. После этого осторожно извлеките фиксирующую шайбу и пружину. Обратите внимание на их расположение, чтобы исключить ошибки при обратной сборке.
Далее освободите стальные шарики, удерживающие хвостовик бура. Для этого слегка наклоните патрон и вытряхните шарики на чистую поверхность. При сильном загрязнении используйте пинцет. Сразу после снятия очистите детали от смазки и пыли, чтобы не допустить попадания абразива в редуктор.
Рекомендация: храните снятые элементы в отдельной емкости и располагайте их в порядке разборки. Это сократит время на сборку и исключит путаницу.
Разборка корпуса и извлечение редуктора
Для начала выкрутите все винты, фиксирующие половинки корпуса. Они расположены по периметру и имеют одинаковый размер, поэтому удобно сложить их отдельно, чтобы не потерять. Используйте отвертку с крестовым наконечником, плотно входящим в шлиц, чтобы не сорвать головки.
После снятия винтов аккуратно разъедините корпус, слегка поддевая его пластиковым инструментом или тонкой деревянной планкой. Металлические предметы применять нежелательно, чтобы не повредить посадочные места. При разборке обращайте внимание на расположение кабеля и фиксирующих направляющих, чтобы впоследствии не возникло проблем при сборке.
Редуктор вместе с двигателем выньте целиком, удерживая за металлическую часть. Не тяните за проводку или пластиковые элементы – можно повредить изоляцию или поломать крепления. Если редуктор сидит плотно, слегка пошевелите его из стороны в сторону, добиваясь равномерного выхода из корпуса.
Отсоедините двигатель от редуктора, удерживая одну руку на корпусе редуктора, а другой фиксируя статор. Не допускайте перекоса при разделении, чтобы избежать повреждения шестерен или посадочных мест. После извлечения редуктор рекомендуется очистить от загрязнений и проверить состояние уплотнительных элементов перед последующими работами.

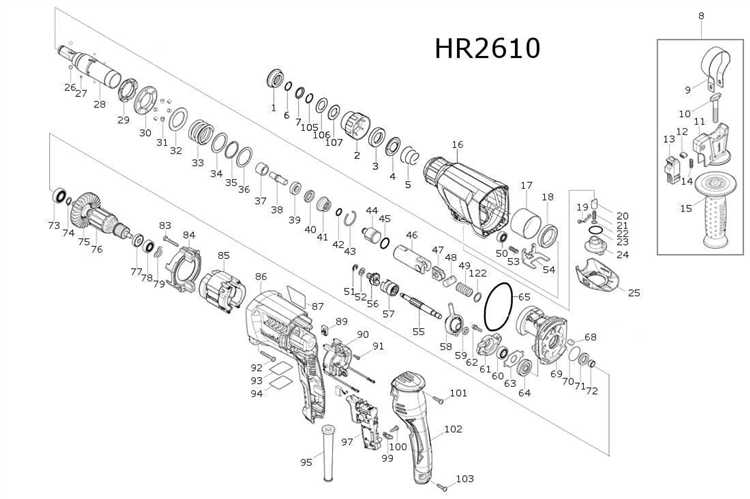

Разделение ударного механизма и осмотр деталей
После извлечения редуктора из корпуса необходимо аккуратно отделить ударный механизм. Для этого удерживайте корпус редуктора одной рукой, а другой снимайте цилиндр вместе с поршнем. Важно делать это медленно, чтобы не повредить уплотнительные кольца.
Извлеките боёк и направляющую втулку. Обратите внимание на наличие выработки на поверхности бойка – при глубоких вмятинах или трещинах деталь подлежит замене. Осмотрите поршень: на его наружной поверхности не должно быть царапин, способных повлиять на герметичность при работе. Уплотнительное кольцо поршня должно сохранять эластичность и плотно сидеть в канавке.
Проверьте цилиндр: внутренняя поверхность должна быть гладкой, без заусенцев и следов перегрева. При наличии тёмных пятен или задиров цилиндр рекомендуется заменить. Также обратите внимание на ударный кулачок и пружину – износ зубьев или ослабление пружины приводит к снижению силы удара.
Все детали необходимо очистить от смазки и пыли. Используйте сухую ветошь и мягкую кисть. Повреждённые элементы подлежат замене, исправные – повторной смазке и установке при сборке.

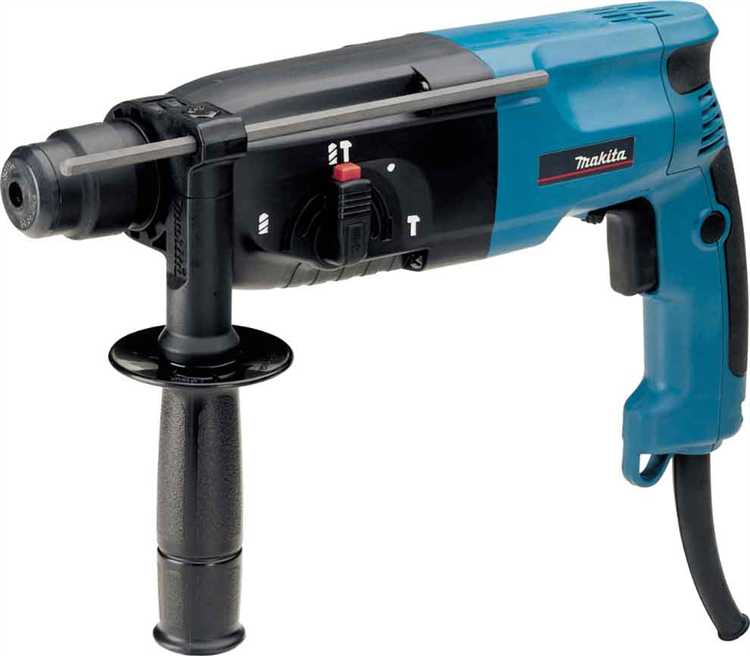

Демонтаж электрической части и щеток
Перед началом демонтажа отключите перфоратор от сети и извлеките патрон с буром. Работать необходимо в хорошо освещённом месте на устойчивой поверхности. Подготовьте крестовую отвертку, пассатижи и щёткодержатели, подходящие по размеру.
Снятие корпуса электрической части выполняется после разборки редуктора и патрона:
- Открутите крепёжные винты корпуса, удерживающие верхнюю крышку электрического блока.
- Аккуратно отделите крышку, избегая резких движений, чтобы не повредить провода, соединяющие переключатель и двигатель.
- Отсоедините разъёмы проводки от щёток и переключателя, запоминая расположение проводов для последующей сборки.
Демонтаж щёток двигателя:
- Вытащите щёткодержатели из корпуса, нажав на фиксирующие элементы или сдвинув их в соответствии с конструкцией Makita HR2450.
- Извлеките угольные щётки, проверяя состояние пружин и контактов. При наличии трещин, сколов или значительного износа их заменяют.
- Очистите щёткодержатели от пыли и угольного налёта с помощью мягкой щётки или сжатого воздуха.
После извлечения щёток и электрических элементов осмотрите обмотку ротора и статора на предмет перегрева или повреждений изоляции. При обнаружении дефектов ремонт или замену проводят до сборки корпуса.
Сборка производится в обратной последовательности: установите щётки в держатели, подключите провода в правильной конфигурации и закрепите крышку электрической части винтами, обеспечивая плотное прилегание без перекосов.

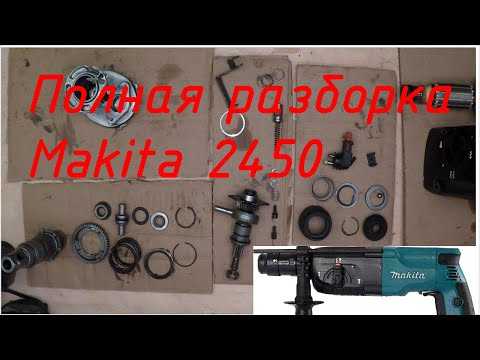

Очистка, смазка и подготовка к обратной сборке
После разборки перфоратора все компоненты необходимо тщательно очистить от пыли, остатков бетона и старой смазки. Корпус и редуктор промываются мягкой ветошью с изопропиловым спиртом, зубчатые передачи и шестерни очищаются щеткой с жесткой щетиной, чтобы удалить застрявшие частицы. Электрическую часть протирают сухой антистатической тканью, избегая попадания влаги на контакты.
Смазка выполняется специализированным литиевым или графитовым смазочным составом, совместимым с высокими нагрузками. На шестерни редуктора наносят равномерный тонкий слой, избегая избытка, который может вытекать при работе. Вал и подшипники смазываются точечно, обеспечивая свободное вращение без люфта.
Перед сборкой проверяются все уплотнительные кольца и прокладки на целостность, при необходимости их заменяют. Щетки и контакты осматриваются на износ, а корпус и редуктор выравниваются так, чтобы все детали легко устанавливались на свои места без перекосов. Проверяется правильность установки всех фиксирующих элементов, включая стопорные кольца и винты, чтобы обеспечить корректную обратную сборку и долговечность работы перфоратора.
Вопрос-ответ:
Как правильно подготовить Makita HR2450 к разборке?
Перед началом разборки убедитесь, что перфоратор отключен от сети и полностью освобожден от патрона и буров. Снимите аккумулятор или отсоедините шнур питания, затем очистите внешние части инструмента от пыли и грязи. Подготовьте рабочее место с подручными инструментами и небольшими контейнерами для мелких деталей, чтобы их не потерять.
Какие инструменты нужны для снятия редуктора и корпуса?
Для демонтажа корпуса и редуктора потребуются крестовые и плоские отвертки, ключи на 8 и 10 мм, а также пластиковый молоток или резиновый для аккуратного выдавливания деталей без повреждений. Рекомендуется иметь пинцет или магнитный держатель для мелких винтов и шайб.
Как проверить состояние удара и подшипников после разборки?
После снятия ударного механизма внимательно осмотрите его металлические детали на наличие трещин, сколов и следов чрезмерного износа. Проверьте подшипники на свободное вращение без заеданий и люфтов. Любые дефекты требуют замены, иначе перфоратор будет работать с шумом и вибрацией, что снижает точность и ресурс инструмента.
Можно ли смазывать редуктор и ударный механизм своими руками?
Да, смазка допустима, но только специальными смазочными материалами для перфораторов. Наносите ее равномерно на шестерни и внутренние поверхности ударного механизма, избегая попадания в электрическую часть. Слишком много смазки может вытекать при работе, что приведет к загрязнению и снижению эффективности механизма.
Как правильно собрать перфоратор после обслуживания?
Сборку начинайте с установки ударного механизма и редуктора в корпус, контролируя правильное положение всех шестерен и фиксирующих элементов. Затем монтируйте электрическую часть и щетки, проверяя контакт проводов. После полной сборки проверьте вращение патрона вручную, убедившись, что механизм работает плавно, и только после этого подключайте питание для пробного включения.
