Работу удобнее вести в Word 2016 или новее: включите Вид → Линейки, направляющие и сетку, установите ориентацию страницы А4 – альбомная и шаг сетки 0,5 см для предсказуемого размещения. Для точной верстки используйте вкладку Формат фигуры → Размер – вводите значения в сантиметрах, а не тяните мышью.
Рекомендуемые размеры для базового макета: корпус – закруглённый прямоугольник шириной 12 см, высотой 5 см; колёса – окружности диаметром 2,5 см, центры колёс расположить на 1 см ниже нижней границы корпуса; окна – прямоугольники 3,5 × 1,8 см с обрезкой через Merge Shapes → Fragment для скоса. Оставляйте между колесами пространство ~6–7 см, а отступы от краёв страницы – не менее 1,5 см.
Собирайте композицию слоями: сначала корпус, затем окна, фары и украшения, колёса – внизу. Для выравнивания используйте Вставка → Группировка → Выровнять → По центру/по нижнему краю и команды Распределить по горизонтали/вертикали. Группировку конечного набора делайте сочетанием клавиш Ctrl+G. Если нужно объединить контуры – воспользуйтесь Инструменты рисования → Объединить фигуры (Union/Combine/Subtract) – это упростит заливку и контурные стили.
Оформление: для корпуса используйте градиентную заливку с углом 90° и двумя цветами, толщина контура 0,8–1,2 pt для реалистичности; для шин – заливка однотонная, внутренний круг на 0,6–0,8 см меньше по диаметру для диска. Экспортируйте через Правый клик → Сохранить как рисунок в формате PNG; если нужен высокое разрешение, вставьте группу в PowerPoint и выполните Файл → Экспорт → Изменить размер изображения при экспорте или сохраните в PDF и конвертируйте в растровое изображение с нужным DPI.

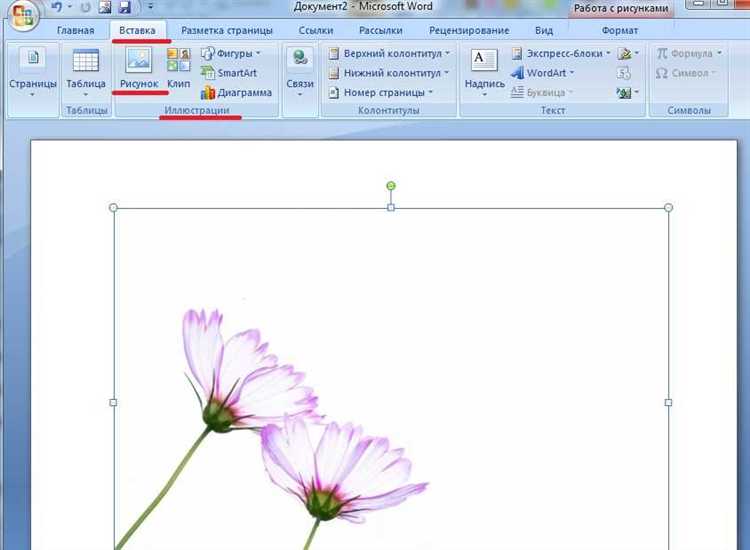

Настройка страницы и сетки для рисования
Перед созданием машины в Word важно подготовить рабочее поле. Для начала откройте вкладку «Разметка страницы» и установите ориентацию «Альбомная». Это позволит разместить больше деталей по горизонтали и упростит работу с пропорциями.
Затем задайте поля документа через меню «Поля» – рекомендуется выбрать минимальные значения, чтобы вся поверхность листа использовалась для рисунка. Если планируется масштабная схема, можно увеличить размер бумаги, выбрав в параметрах формат A3 при наличии поддержки принтера.
Чтобы облегчить выравнивание фигур, включите сетку. Для этого перейдите во вкладку «Вид» и активируйте пункт «Сетка». В настройках сетки укажите шаг 0,5 см или меньше, если требуется более точное позиционирование элементов. Отметьте параметр «Привязка к сетке», чтобы фигуры автоматически фиксировались по линиям и не смещались произвольно.
Дополнительно полезно включить направляющие и линейки. Это сделает построение кузова, колес и других частей автомобиля более аккуратным, особенно при симметричном расположении деталей.
Построение корпуса из прямоугольников и закруглённых форм
Чтобы корпус не выглядел слишком угловатым, примените фигуры с плавными линиями. Подойдут «Скруглённый прямоугольник» или «Овал». Их можно использовать для передней и задней части машины, частично накладывая на основной прямоугольник и обрезая с помощью инструмента «Пересечение» в разделе «Формат фигуры» → «Объединение фигур».
При совмещении прямых и закруглённых форм используйте направляющие линии для точного расположения элементов. Если требуется скорректировать радиус скругления, перетащите жёлтые маркеры у фигуры «Скруглённый прямоугольник». Таким образом можно добиться плавных переходов и придать корпусу более реалистичный вид.
Создание и центрирование колёс с помощью эллипсов
Для изображения колёс подойдут эллипсы, которые можно вставить через меню «Вставка» → «Фигуры» → «Эллипс». Чтобы нарисовать ровный круг, удерживайте клавишу Shift при растягивании фигуры.
Колёса нужно разместить симметрично относительно корпуса. Для этого:
- Выделите первый круг и задайте ему одинаковую ширину и высоту в разделе «Формат фигуры».
- Скопируйте колесо комбинацией Ctrl+C и вставьте с помощью Ctrl+V, чтобы оба объекта имели одинаковые размеры.
- Разместите одно колесо под передней частью корпуса, второе – под задней.
- Для точного совмещения используйте направляющие сетки или функцию выравнивания («Формат фигуры» → «Упорядочить» → «Выровнять»).
Чтобы колёса смотрелись реалистичнее, можно:
- Задать чёрный или тёмно-серый цвет заливки.
- Добавить внутренний меньший круг светлого оттенка, имитирующий диск.
- Применить контур с небольшой толщиной для выделения границ.
После размещения обоих колёс выделите их вместе с корпусом и воспользуйтесь функцией группировки. Это позволит сохранить правильное положение при дальнейшем перемещении машины.
Добавление окон, зеркал и фар из простых фигур
Для создания окон удобно использовать прямоугольники с закруглёнными углами. Вставьте несколько фигур разного размера, чтобы обозначить переднее и заднее стекло. При необходимости измените прозрачность заливки через параметры фигуры, чтобы окно выглядело реалистично. Контур можно сделать тонким и тёмным для имитации рамки.
Зеркала можно построить с помощью маленьких овальных или трапециевидных фигур. Их следует расположить по бокам кузова на уровне окон. Для лучшего результата задайте зеркалам серую или серебристую заливку и тонкий обводящий контур.
Фары проще всего изобразить эллипсами или маленькими кругами. Передние фары разместите по краям прямоугольника корпуса, выбрав жёлтый или белый цвет заливки. Задние фары можно сделать из красных прямоугольников или небольших эллипсов, расположенных на задней части кузова.
Все элементы рекомендуется группировать с корпусом, чтобы они не смещались при перемещении машины на странице. Это ускорит последующее редактирование и сохранит пропорции.
Настройка заливки, границ и прозрачности для слоёв
Чтобы машина выглядела аккуратно, каждой фигуре стоит задать собственный стиль заливки и обводки. Для этого выделите нужный элемент, щёлкните правой кнопкой мыши и выберите пункт «Формат фигуры».
В разделе «Заливка» можно выбрать сплошной цвет, градиент или узор. Для корпуса лучше использовать насыщенный цвет без градиента, а для окон – светлый оттенок с небольшой прозрачностью (например, 20–30%), чтобы создать эффект стекла.
В параметрах «Линия» задаются границы. Толщина в пределах 1–2 pt подходит для основных деталей корпуса, а для мелких элементов (зеркала, фары) лучше оставить тонкую линию или вовсе убрать её, чтобы не перегружать изображение.
Прозрачность позволяет выстраивать слои без конфликтов между деталями. Например, при наложении фар на корпус можно задать прозрачность 40–50%, чтобы выглядело естественно. Для зеркал достаточно 15–20% прозрачности, чтобы они не сливались с окнами.
Ниже приведены примерные параметры для разных элементов:
| Элемент | Заливка | Граница | Прозрачность |
|---|---|---|---|
| Корпус | Однотонная, яркая | 1,5 pt, тёмный оттенок | 0% |
| Окна | Светлый голубой | Тонкая линия или без неё | 25% |
| Фары | Жёлтый или белый | Без границы | 45% |
| Зеркала | Серый или чёрный | Тонкая линия | 20% |
Комбинация этих настроек делает изображение выразительным и легко читаемым, при этом фигуры не сливаются между собой.
Выравнивание, группировка и точная подгонка элементов
Чтобы машина выглядела аккуратно, отдельные фигуры необходимо расположить с соблюдением симметрии и пропорций. Для этого используйте встроенные инструменты Word для выравнивания и группировки.
- Выделите несколько фигур, удерживая клавишу Ctrl, и откройте вкладку Формат фигуры. В меню Упорядочить выберите вариант выравнивания: по центру, по верхнему или нижнему краю.
- Для равных интервалов между окнами или колесами используйте функцию Распределить по горизонтали или Распределить по вертикали.
- Чтобы объединить детали корпуса, фар и колёс в одну конструкцию, примените команду Группировать. Это позволит перемещать и изменять масштаб сразу всего объекта.
Для точной подгонки размеров используйте следующие приёмы:
- Щёлкните по фигуре правой кнопкой и выберите пункт Формат фигуры. В разделе Размер укажите точные значения ширины и высоты.
- При необходимости включите Привязку к сетке и Привязку к направляющим, чтобы элементы совпадали по линиям.
- Для симметрии копируйте готовую деталь (например, боковое зеркало) и отражайте её по горизонтали через меню Поворот.
Такая последовательность действий помогает добиться ровных контуров и сохранять пропорции автомобиля при любом изменении масштаба.
Сохранение, экспорт и вставка машины в документ
Чтобы сохранить созданную машину как отдельный объект, выделите все её элементы и примените команду «Группировать» во вкладке «Формат». После этого конструкция будет перемещаться и копироваться единым блоком.
Для экспорта изображения в виде файла выделите сгруппированную машину, щёлкните правой кнопкой мыши и выберите пункт «Сохранить как рисунок». Поддерживаются форматы PNG, JPEG и SVG, что позволяет использовать иллюстрацию за пределами Word.
Если требуется вставить машину в другой документ, скопируйте сгруппированный объект сочетанием клавиш Ctrl+C и вставьте его с помощью Ctrl+V. Для сохранения качества изображения рекомендуется использовать вставку в формате рисунка, выбрав в параметрах вставки пункт «Рисунок (EMF)» или «Изображение (PNG)».
В случае, если планируется последующее редактирование, целесообразно хранить копию машины в исходном виде внутри файла Word. Это позволит быстро внести изменения в отдельные фигуры без необходимости заново собирать всю композицию.
Вопрос-ответ:
Можно ли в Word построить машину только из стандартных фигур без вставки картинок?
Да, для этого достаточно использовать базовые элементы из вкладки «Вставка» → «Фигуры». Корпус можно собрать из прямоугольников и закруглённых форм, колёса сделать из эллипсов, а окна — из трапеций или многоугольников. При аккуратной компоновке и настройке цветов получается вполне узнаваемое изображение машины.
Как сделать так, чтобы колёса располагались ровно по центру кузова?
После добавления эллипсов воспользуйтесь инструментами выравнивания. Сначала выделите кузов и оба колеса, затем примените выравнивание по вертикали. Чтобы выдержать одинаковое расстояние между колёсами, используйте функцию «Распределить по горизонтали» в меню «Упорядочить».
Каким образом объединить все части машины в одну фигуру, чтобы её было проще перемещать?
Для этого выделите все элементы будущей машины с помощью клавиши Shift, затем кликните правой кнопкой мыши и выберите «Группировать». Теперь машина будет восприниматься как единый объект, и её можно будет легко перемещать, масштабировать или копировать.
Как добавить цветовое оформление и сделать рисунок более реалистичным?
Каждую фигуру можно отдельно настраивать через «Формат фигуры». Для кузова используйте градиентную заливку или сплошной цвет, колёса можно окрасить в тёмные оттенки и добавить светло-серые круги для имитации дисков. Прозрачность в параметрах заливки помогает сделать окна светлее и отличающимися от кузова.
Можно ли сохранить готовую машину как отдельное изображение и вставить её в другой документ?
Да. Сначала сгруппируйте все элементы, затем нажмите правой кнопкой мыши на получившийся объект и выберите «Сохранить как рисунок». Word предложит форматы PNG, JPEG или другие. После этого сохранённое изображение можно вставлять в любые документы или презентации.
Можно ли сделать колёса машины разного размера в Word?
Да, это возможно. Для этого используйте инструмент «Эллипс» в разделе «Фигуры». Нарисуйте два круга для переднего и заднего колеса. Затем измените их размеры через вкладку «Формат фигуры» или с помощью маркеров по углам. Так можно изобразить, например, более крупные задние колёса, как у грузовика или внедорожника. Чтобы не потерять пропорции, удерживайте клавишу Shift при изменении размеров.
Как сделать кузов машины более реалистичным, а не просто прямоугольником?
Для большей выразительности используйте сочетание разных фигур. Основа кузова может быть прямоугольной, но верхнюю часть лучше дополнить закруглёнными элементами — например, фигурой «Скруглённый прямоугольник» или «Прямоугольник с вырезанным углом». Кабину можно выделить отдельной формой, а для передней части подобрать трапецию или параллелограмм, чтобы имитировать капот. Все элементы легко объединяются с помощью функции «Группировка», и в итоге машина будет выглядеть более объёмной и детализированной.
