Местный разрез позволяет показать внутренние элементы детали без необходимости выполнять полный разрез всей конструкции. Такой подход экономит место на чертеже и облегчает восприятие сложных узлов. Для точного отображения необходимо определить границы разреза и соблюсти стандарты линии разреза согласно ГОСТ 2.305-68.
Начальный этап работы включает выбор области, требующей разреза. Оптимально выбирать зоны с пересечением нескольких элементов или скрытыми внутренними структурами. После определения границ проводят линию разреза, обозначая стрелками направление взгляда на сечение. Для облегчения понимания рекомендуется использовать стрелки разного типа: сплошные для основного направления и пунктирные для второстепенных.
Следующий шаг – прорисовка внутренних контуров детали. Важно точно передавать толщину стенок, отверстия и каналы. Применение стандартных штриховок и условных обозначений помогает визуально отделить материал и показать специфику конструкции. Толщина штриховки и расстояние между линиями выбираются с учётом масштаба чертежа, чтобы информация оставалась читаемой.
Завершая создание местного разреза, необходимо проверить согласованность всех обозначений и надписей. Подписи и размеры должны соответствовать ГОСТ, избегать дублирования информации. Включение разреза в общий чертёж требует согласования с основными видами детали, чтобы обеспечить однозначное восприятие и правильное изготовление изделия.
Выбор участка для местного разреза на чертеже
При выборе участка для местного разреза необходимо учитывать функциональные и конструктивные особенности изделия. Начните с анализа формы детали и выявления зон, где внутренние элементы пересекаются или имеют сложное строение. Эти участки наиболее информативны для дальнейшего отображения на чертеже.
Оптимальный участок должен обеспечивать видимость всех ключевых элементов конструкции без перекрытия линий и деталей. В первую очередь выбираются участки с отверстиями, пазами, ребрами жесткости или сложными соединениями. Местный разрез рекомендуется располагать так, чтобы его контур проходил по симметричной оси или вдоль геометрически значимого направления.
При обозначении границ участка используют прерывистую линию на чертеже. Размер выбранного участка не должен превышать половину общей длины детали, чтобы сохранить наглядность и читаемость. При необходимости можно создавать несколько местных разрезов для разных зон изделия.
Следует избегать выбора участков, где элементы расположены слишком плотно, так как это затруднит нанесение сечений и штриховку. Участок должен быть легко выделяемым, чтобы на чертеже оставалась достаточная область для подписей и обозначений размеров.
В случаях сложной конструкции рекомендуется предварительно выполнить эскиз будущего разреза на бумаге или в CAD-системе. Это позволит точно определить линию прохода разреза и минимизировать количество скрытых линий на конечном чертеже.
| Критерий выбора участка | Рекомендации |
|---|---|
| Функциональная значимость | Выбирать зоны с отверстиями, пазами, соединениями |
| Читаемость | Участок не должен превышать половину длины детали |
| Сложность конструкции | Предварительный эскиз помогает точно определить контур разреза |
| Симметрия | По возможности линия разреза проходит вдоль оси симметрии |
| Минимизация скрытых линий | Избегать плотных участков с большим количеством пересечений |
Определение линии сечения и направления взгляда
Линия сечения показывает, где объект будет разрезан для получения местного разреза. Правильное определение линии обеспечивает точное отображение внутренних деталей без искажения конструкции.
Для построения линии сечения выполняются следующие действия:
- Выявляется участок объекта, требующий детального изучения. Обычно выбирают зоны с перегородками, сложными соединениями или внутренними полостями.
- Определяется траектория линии сечения. Линия должна проходить через ключевые элементы конструкции и быть максимально короткой для наглядности.
- Линия обозначается сплошной толстой линией с короткими перпендикулярными засечками на концах, указывающими направление взгляда.
- Каждой линии присваивается обозначение (буква или номер), которое используется на чертеже для ссылки на соответствующий разрез.
Направление взгляда определяет сторону, с которой будет наблюдаться разрез. Оно указывается стрелками на концах линии сечения:
- Стрелка должна быть направлена от наблюдателя к разрезаемой части объекта.
- Стрелки сопровождаются обозначением линии сечения для связи с чертежом разреза.
- При сложных формах объекта направление выбирается так, чтобы обеспечить максимальную видимость внутренних элементов.
Дополнительные рекомендации:
- Избегайте пересечения линии сечения с менее значимыми деталями, чтобы не перегружать чертеж.
- Для сложных объектов применяйте изломанные линии сечения, соединяющие ключевые участки конструкции.
- Всегда проверяйте, чтобы направление взгляда обеспечивало наглядность и соответствовало стандартам ГОСТ или ISO.
Обозначение контура местного разреза графическими средствами
Контур местного разреза на чертеже обозначается сплошной толстой линией с прерывистыми участками в виде зигзага или волны для выделения границ вырезаемого участка. Толщина линии должна быть на 0,2–0,3 мм больше основной контура детали, чтобы четко выделять разрез.
Зигзагообразная линия используется при ограниченном пространстве и небольших разрезах, длина одного сегмента обычно 2–5 мм, амплитуда колебаний 1–2 мм. Волнистая линия применяется для больших поверхностей, где необходимо показать плавное отделение части детали.
Направление взгляда указывают стрелками на концах линии контура. Стрелки рисуются сужающимися к вершине, длиной 3–5 мм, шириной 1–1,5 мм. Стрелки должны быть направлены внутрь области, которую необходимо рассмотреть в разрезе.
Обозначение буквами внутри стрелок или рядом с ними позволяет идентифицировать разрез. Присвоение букв следует вести по алфавиту и согласовывать с пояснительной надписью к чертежу.
При сложной форме детали контур можно комбинировать: прямые участки выполняются сплошной линией, а изгибы или выступы отмечаются зигзагом. Все элементы должны сохранять пропорции и быть легко читаемыми при масштабировании чертежа.
Для точного позиционирования контура используют пересечения с осевыми линиями и габаритными размерами. Контур не должен перекрывать критические элементы детали, чтобы сохранялась визуальная ясность внутренней структуры разреза.
Прорисовка внутренних деталей на разрезе
Начинайте с нанесения точных контуров элементов, пересекаемых линией разреза. Все внутренние полости, каналы и отверстия должны быть показаны с соблюдением пропорций и масштаба. Для цилиндрических деталей используйте концентрические окружности, отражающие форму и положение внутренних стенок.
Отмечайте все резьбы и шлицевые соединения условными графическими обозначениями, соблюдая ГОСТ 2.307–2011. Штриховка должна различать материалы: металлические поверхности заштриховываются под углом 45°, пластмассовые – параллельными линиями с интервалом, соответствующим толщине детали.
Особое внимание уделяйте тонким элементам, таким как пружины, втулки, уплотнители. Их прорисовка требует увеличенного масштаба или упрощенной графической формы, сохраняя при этом геометрическую точность. Используйте прерывистые линии для скрытых внутренних элементов, если их видимость ограничена разрезом.
Обозначайте центры отверстий и оси симметрии, чтобы облегчить дальнейшее чтение чертежа и точную сборку изделия. Все линии должны быть четкими, без перекрытия штриховки и основных контуров, чтобы не создавать визуального шума и не исказить структуру детали.
Проверяйте согласованность разреза с основным видом: размеры и расположение внутренних элементов должны полностью соответствовать исходному чертежу. Использование дополнительных сечений допускается только для сложных узлов, где стандартный разрез не передает полной информации о внутренней структуре.

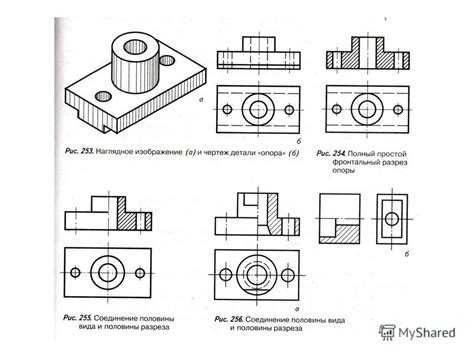

Нанесение размеров и условных обозначений на местный разрез
После прорисовки внутренних деталей местного разреза необходимо корректно нанести размеры. Начинают с указания габаритных размеров объекта: длины, ширины и высоты, привязывая линии размеров к видимым граням сечения. Важно соблюдать нормы ЕСКД, оставляя достаточный зазор между линией разреза и линиями размеров, чтобы обеспечить читаемость чертежа.
Размерные линии проводят параллельно соответствующим граням, стрелки ставят строго на концы линий. Цифры размеров размещают над линией, избегая пересечения с штриховкой разреза. При локальных выступах или выемках используют выносные линии, направленные к основной линии размера, при этом угол отклонения не превышает 45°.
Условные обозначения элементов на местном разрезе наносят рядом с соответствующими деталями. Для разных материалов применяют стандартные штриховки: стали, чугуна, пластмасс и других. Если деталь содержит отверстия, фаски или резьбу, обозначения указывают стрелкой к конкретной точке разреза с необходимой ссылкой на стандарт или спецификацию.
При работе с повторяющимися элементами используют одинаковые обозначения и размеры для всех аналогичных деталей, что снижает количество ошибок и упрощает чтение чертежа. Все надписи и цифры выполняются крупно, разборчиво и параллельно основным линиям, чтобы сохранить визуальное единство и точность передачи информации.
При сложных формах деталей рекомендуется наносить дополнительные разметочные линии или точки привязки для точного расположения размеров. Все условные обозначения проверяют на соответствие стандартам и отсутствию пересечений с линиями разреза и размерными линиями, обеспечивая максимальную наглядность и точность чертежа.
Проверка точности и читаемости местного разреза
После завершения прорисовки местного разреза необходимо сверить размеры с исходными данными чертежа. Для проверки точности используют измерительные инструменты в CAD-программах или линейку и транспортир при ручной работе. Каждое пересечение контуров и внутренних элементов должно совпадать с фактическими габаритами объекта.
Читаемость разреза оценивается по контрасту линий и плотности штриховки. Участки, где детали перекрываются, требуют четкого разделения тонов или штриховки, чтобы избежать визуального слияния. Необходимо убедиться, что линии сечения различимы от контуров и вспомогательных элементов.
Обозначения деталей и размеры размещают так, чтобы текст не перекрывал линии разреза и не создавал путаницы. Следует проверить, чтобы стрелки, отметки и подписи были направлены к соответствующим элементам без пересечений с другими графическими объектами.
После визуальной проверки проводят контроль на соответствие стандартам черчения, например, ГОСТ 2.307–2011 для сечений. При обнаружении несоответствий корректируют линии, размеры и обозначения, чтобы разрез оставался точным, информативным и легко читаемым при дальнейшем использовании чертежа.
Вопрос-ответ:
Какие элементы детали обычно отображаются в местном разрезе?
В местном разрезе отображаются внутренние элементы конструкции, которые не видны на общем виде. Это могут быть полости, отверстия, выточки, пазы, шпоночные соединения и другие функциональные особенности детали. Главное — показать только ту область, которая проясняет устройство детали без избыточной информации.
Как правильно выбирать участок для местного разреза?
Участок выбирается исходя из того, какая часть детали требует детального рассмотрения. Обычно это сложные зоны с внутренними элементами или соединениями. При выборе важно обеспечить, чтобы линия сечения проходила через все ключевые элементы и не закрывала их другими частями детали.
Какие правила следует соблюдать при обозначении линии сечения?
Линия сечения должна быть обозначена сплошной тонкой или прерывистой линией с видимыми стрелками, указывающими направление взгляда. Стрелки подписываются буквами или цифрами, соответствующими разрезу. Также рекомендуется соблюдать стандартные условные обозначения, чтобы разрез был понятен другим инженерам или конструкторам.
Нужно ли прорисовывать все внутренние детали на разрезе?
Нет, рисуются только те элементы, которые имеют функциональное значение или помогают понять конструкцию. Излишняя прорисовка усложняет чертеж и снижает читаемость. При этом важно сохранять пропорции и точное расположение видимых элементов для корректной передачи информации.
