Лебедка на УАЗ Буханка значительно повышает проходимость автомобиля и позволяет самостоятельно выбраться из сложных участков без посторонней помощи. Установка устройства требует точной подготовки, подбора крепежных элементов и учета особенностей кузова модели. Важно определить тип лебедки – механическую, электрическую или гидравлическую – исходя из условий эксплуатации и мощности автомобиля.
Перед монтажом необходимо убедиться, что передний бампер способен выдержать нагрузку, создаваемую лебедкой. Заводской вариант чаще всего нуждается в усилении или полной замене на металлический с усиленной рамой. Оптимальное расположение – по центру передней части рамы, с обеспечением доступа к барабану и розетке питания. Электрическую лебедку подключают напрямую к аккумулятору через предохранитель и реле, исключая падение напряжения при нагрузке.
Особое внимание уделяется герметизации контактов, защите троса от перегиба и размещению блока управления в доступной зоне. После установки проводится проверка работы на холостом ходу и под нагрузкой. Корректно смонтированная лебедка становится надежным инструментом для бездорожья, обеспечивая безопасность и автономность владельца УАЗ Буханки в экспедициях и труднодоступных районах.

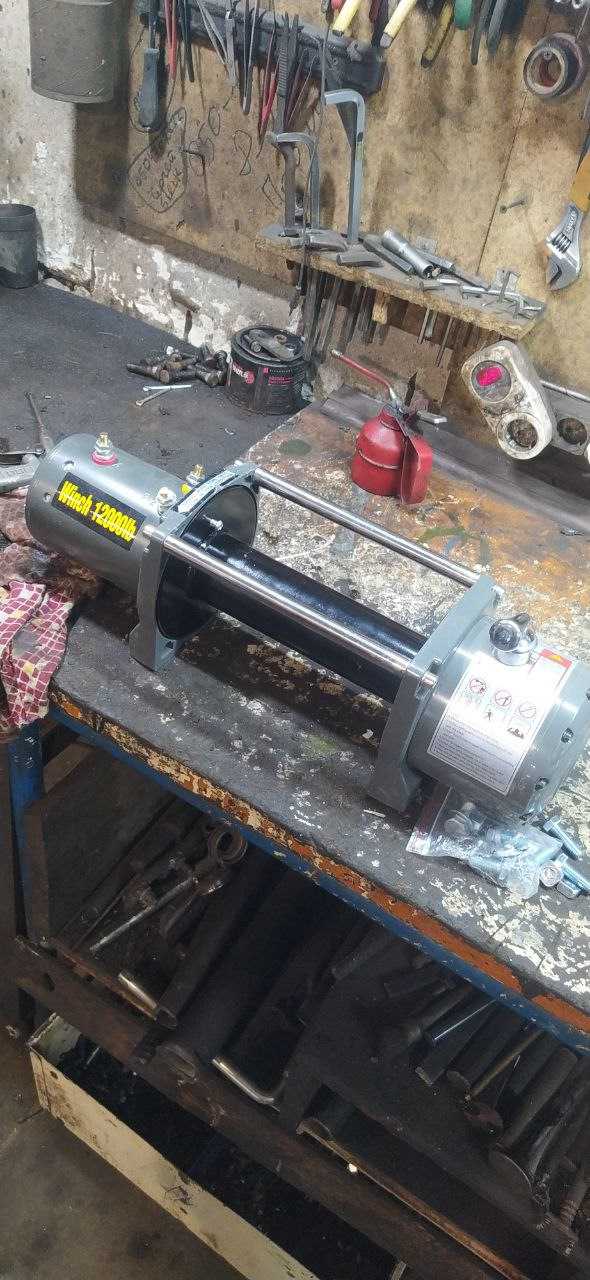

Выбор подходящей лебедки для УАЗ Буханка
Главный критерий подбора лебедки для УАЗ Буханка – тяговое усилие. Оптимальное значение рассчитывается по формуле: масса автомобиля, умноженная на коэффициент 1,5. Средний вес загруженной Буханки составляет около 2,5 тонн, значит, лебедка должна развивать усилие не менее 3,5–4 тонн (3500–4000 кг). Модели с меньшей тягой быстро изнашиваются и не обеспечивают безопасное вытягивание машины из грязи или снега.
Для частого использования предпочтительнее электрические лебедки постоянного тока с питанием от аккумулятора 12 В. Они просты в установке, не требуют доработки двигателя и могут работать при выключенном моторе. Если автомобиль используется в экспедициях или на бездорожье, стоит выбирать устройство с редуктором планетарного типа и степенью защиты не ниже IP67 – такое исполнение выдерживает попадание воды и грязи.
Желательно наличие пультов управления двух типов – проводного и беспроводного. Это повышает удобство и безопасность при работе. Важна также система автоматического тормоза, предотвращающая самопроизвольное разматывание троса на уклоне. Для Буханки подходит трос длиной 25–30 метров и диаметром 8–10 мм: стальной надежнее при работе в каменистой местности, синтетический легче и безопаснее при обрыве.
При выборе учитывается способ установки. Наиболее практично размещение лебедки на усиленном переднем бампере с креплением через площадку толщиной не менее 6 мм. Это обеспечивает правильное распределение нагрузки на кузов и раму. Дополнительным преимуществом будет наличие быстросъемного кронштейна, позволяющего использовать одну лебедку и спереди, и сзади автомобиля.
Необходимые инструменты и комплектующие для установки
Для установки лебедки на УАЗ Буханка потребуется стандартный набор ручного и электрического инструмента. Основные позиции: рожковые и накидные ключи на 10–24 мм, трещотка с удлинителями, головки под соответствующие размеры болтов, отвертки с прямым и крестовым шлицем, молоток, монтажная лопатка, ножовка по металлу, электрическая дрель с набором сверл по стали. Для точной подгонки и контроля отверстий рекомендуется штангенциркуль и уровень.
Из электроинструмента полезен угловой шлифовальный инструмент с отрезным диском – для подготовки площадки и подгонки креплений. Также стоит иметь сварочный аппарат, если крепежные элементы требуют усиления. При монтаже электрической части необходим мультиметр для проверки напряжения и целостности цепи.
Комплектующие зависят от конструкции выбранной лебедки и типа установки. В базовый набор входят: монтажная площадка (универсальная или индивидуальная под раму УАЗ Буханки), силовые болты с гайками и шайбами класса прочности не ниже 8.8, клеммы, изоляционные колпачки, силовой кабель сечением 25–35 мм², реле и выключатель, а также герметик для уплотнения мест ввода проводов.
Если лебедка электрическая, потребуется дополнительный силовой предохранитель на 400–500 А и размыкатель аккумулятора. Для механической лебедки – карданные переходники, крепеж к коробке отбора мощности и тросоукладчик. Важно заранее предусмотреть усиление переднего бампера или рамной площадки – установка на слабые элементы приведет к деформации кузова при первой нагрузке.
Перед началом работ следует убедиться, что аккумулятор и генератор способны выдерживать дополнительную нагрузку – минимальная мощность генератора должна быть не ниже 90 А. При необходимости стоит установить более емкий аккумулятор на 90–100 А·ч. Эти меры обеспечат стабильную работу лебедки при высокой нагрузке.
Подготовка передней части кузова и рамы под монтаж
Перед установкой лебедки необходимо оценить состояние передней балки, лонжеронов и площадки под крепление. Ржавчина, трещины или деформации снижают прочность конструкции и могут привести к смещению лебедки под нагрузкой. Поврежденные участки следует зачистить до чистого металла и при необходимости усилить накладками из стали толщиной не менее 4 мм.
Для установки потребуется ровная площадка на раме или силовом бампере. Если штатное место отсутствует, изготавливается монтажная пластина длиной 600–700 мм и толщиной 6–8 мм. Ее крепят к лонжеронам через усиливающие уголки или пластины, используя болты М12–М14 прочностью не ниже 8.8. Все соединения затягиваются динамометрическим ключом до рекомендуемого момента.
Перед монтажом важно проверить зазор между радиатором и предполагаемым местом установки. При необходимости смещают радиаторный кожух или выносят блок управления лебедкой выше, чтобы исключить контакт с вентилятором. Также подготавливают отверстия для прокладки электрокабелей и защиту от влаги в местах прохода через кузов.
После примерки площадки и крепежа проводят контрольную сборку без подключения питания. Лебедка должна располагаться строго горизонтально, с равномерной нагрузкой на кронштейны и без перекоса троса относительно оси направляющего ролика. Только после этого можно переходить к финальной фиксации и антикоррозийной обработке всех сварных и резаных поверхностей.

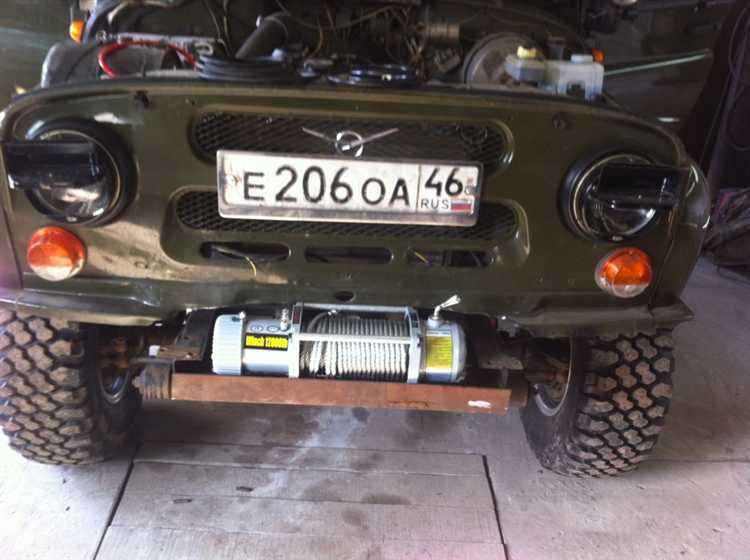

Крепление площадки и установка лебедки на бампер
Перед монтажом площадки необходимо убедиться, что поверхность бампера ровная и способна выдержать нагрузку. При наличии деформаций металл выправляют, а участки с коррозией зачищают и покрывают антикоррозийным составом. Оптимальная толщина стали для крепёжной площадки – не менее 6 мм.
Разметку выполняют с учетом осевой линии автомобиля, чтобы лебедка находилась строго по центру. Отверстия под болты сверлят по шаблону, прилагаемому к площадке, или изготавливают индивидуально, ориентируясь на конструкцию бампера. Крепление выполняют болтами М10–М12 класса прочности не ниже 8.8 с использованием шайб увеличенного диаметра.
После установки площадки проверяют, чтобы она не имела перекосов и прочно прилегала к бамперу. Для усиления конструкции допускается применение дополнительных кронштейнов, соединяющих площадку с рамой. Это снижает нагрузку на крепёж при вытягивании автомобиля.
Лебедку устанавливают на закрепленную площадку, совмещая отверстия корпуса с монтажными точками. Затяжку гаек выполняют равномерно, без перекосов. Электрокабели прокладывают вдоль лонжерона, защищая их гофрой от механических повреждений. Массовый провод подключают напрямую к раме, а питание – к аккумулятору через силовое реле и предохранитель на 400–500 А.
После завершения монтажа проверяют работу барабана и направление намотки троса. При первом включении лебедку испытывают без нагрузки, затем с умеренным усилием, контролируя нагрев двигателя и целостность креплений. Все соединения подтягивают после контрольного испытания.

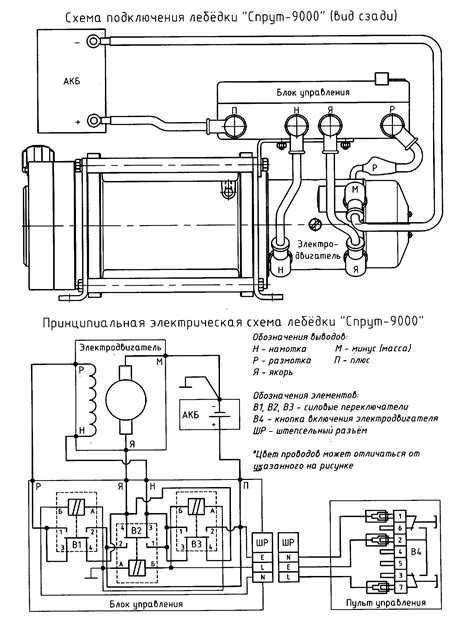

Подключение электропроводки и проверка работы лебедки
Перед подключением необходимо обесточить бортовую сеть автомобиля, сняв клемму с аккумулятора. Провода лебедки должны иметь сечение не менее 25 мм² при длине до 3 метров. Использование тонких кабелей вызывает падение напряжения и перегрев. Для питания лучше применять многожильный медный провод в двойной изоляции.
Минусовой провод подключается непосредственно к массе кузова или к клемме «–» аккумулятора, контактное место зачищается до металла. Плюсовой провод ведется к клемме «+» аккумулятора через силовой выключатель или предохранитель номиналом не ниже 250 А. Между аккумулятором и лебедкой рекомендуется установить герметичный разъем, упрощающий демонтаж при обслуживании.
Провода от кнопки или пульта управления подсоединяются согласно схеме производителя. При установке выносного пульта следите, чтобы проводка не пересекалась с линиями высокого тока и не касалась острых кромок. Для защиты соединений используйте термоусадку и влагостойкие разъемы.
После подключения необходимо проверить затяжку всех клемм и отсутствие нагрева при включении. Первую проверку выполняют с разблокированным барабаном – барабан должен вращаться свободно. Затем включают привод на короткое время и контролируют направление намотки троса. При изменении полярности мотор будет вращаться в обратную сторону – достаточно поменять местами провода питания.
После успешной проверки закрепляют проводку стяжками вдоль рамы, избегая контакта с горячими элементами и подвижными частями. Контрольное испытание проводится под небольшой нагрузкой, наблюдая за скоростью и равномерностью намотки троса. Если мотор работает без рывков и посторонних звуков, установка считается завершенной.
Проверка натяжения троса и испытание в полевых условиях
После установки лебедки на УАЗ Буханка необходимо убедиться в правильном натяжении троса. Неправильное натяжение может привести к закручиванию, быстрому износу или обрыву при работе под нагрузкой.
- Визуальный осмотр: проверьте, чтобы трос не имел перегибов, заусенцев или явных повреждений.
- Проверка натяжения: трос должен проходить через барабан ровно, без провисания более 5–10 мм между витками.
- Регулировка: при провисании подтяните трос с помощью барабана или механизма натяжения, избегая чрезмерного усилия.
- Смазывание: при необходимости обработайте трос консистентной смазкой для уменьшения трения и увеличения срока службы.
Испытание лебедки в полевых условиях проводится на открытой площадке с устойчивой опорой для автомобиля. Рекомендуется использовать прочные анкерные точки, например, деревья или металлические конструкции, выдерживающие нагрузку не менее чем в 1,5 раза превышающую номинальную тяговую способность лебедки.
- Закрепите трос на анкерной точке, убедившись в надежности крепления.
- Пошаговое включение: сначала проверьте работу на минимальной нагрузке, плавно увеличивая усилие.
- Контроль натяжения: наблюдайте за равномерным сматыванием троса на барабан и отсутствием перекручиваний.
- Тест на максимальную нагрузку: не превышайте указанный производителем предел, фиксируя любые шумы, вибрации или деформации конструкции.
- Сброс нагрузки: после испытания аккуратно размотайте трос и проверьте состояние троса и креплений.
Регулярное проведение таких проверок позволяет выявить дефекты до их критического проявления и обеспечивает надежную работу лебедки в реальных условиях.
Вопрос-ответ:
Какие модели лебедок подходят для установки на УАЗ Буханка?
Для УАЗ Буханка обычно используют электрические лебедки с усилием от 3500 до 9500 фунтов. Выбор зависит от массы автомобиля и условий эксплуатации. Наиболее популярны модели с металлическим тросом, закрытым корпусом и плавной системой торможения. Лебедка должна легко устанавливаться на штатное место или на усиленную площадку на бампере.
Как подготовить переднюю часть кузова и рамы к установке лебедки?
Сначала нужно снять защитные элементы и проверить состояние рамы на наличие коррозии и трещин. Если есть повреждения, их лучше устранить сваркой и шлифовкой. После этого устанавливают усилительные пластины, которые будут держать лебедку, и проверяют геометрию крепежных отверстий, чтобы избежать перекоса при эксплуатации.
Какие инструменты необходимы для самостоятельной установки лебедки?
Понадобятся набор ключей и головок, дрель с комплектом сверл по металлу, болгарка для подгонки крепежных элементов, отвертки, а также измерительные инструменты — уровень и рулетка. Для электрической части важно иметь мультиметр и комплект проводов с предохранителями, чтобы правильно подключить лебедку к аккумулятору.
Как проверить натяжение троса и работу лебедки после установки?
После закрепления лебедки трос необходимо равномерно натянуть, чтобы не было перекрутов. Для проверки используют небольшие нагрузки — например, груз на 50–100 кг, постепенно увеличивая вес. Лебедка должна работать плавно, без рывков, а тормозная система удерживать груз без скольжения. Обязательно осмотреть трос на изломы и потертости.
Есть ли особенности подключения электропроводки лебедки на УАЗ Буханка?
Да, важно подвести питание напрямую от аккумулятора через предохранитель и использовать провод соответствующего сечения, чтобы избежать перегрева. Контроллер лебедки крепят в сухом месте, вдали от движущихся частей двигателя. Все соединения желательно обработать изолирующей пастой или термоусадкой для защиты от влаги и коррозии.
