Как изменить масштаб в autocad

В AutoCAD точная настройка масштаба чертежа позволяет корректно отображать размеры объектов при печати и в пространстве модели. Использование команды SCALE дает возможность увеличивать или уменьшать выбранные элементы с точностью до десятых долей миллиметра, что особенно важно при работе с инженерными и архитектурными проектами.

При масштабировании блоков стоит учитывать их аннотативные свойства. Аннотативные тексты, размеры и штриховки автоматически подстраиваются под масштаб представления, что предотвращает искажения и позволяет сохранять читаемость чертежа в разных Viewport.

Настройка масштабных представлений (Viewports) в пространстве листа позволяет создавать несколько вариантов одного чертежа с разными коэффициентами масштабирования без изменения исходных объектов. Это удобно при подготовке рабочих чертежей и презентационных вариантов.

Систематическое применение стандартных коэффициентов масштаба, например 1:50, 1:100 или 1:200, обеспечивает единообразие проекта и упрощает последующую проверку размеров. После изменения масштаба важно провести контроль всех линейных и аннотативных объектов, чтобы убедиться в точности отображения и отсутствии искажений.

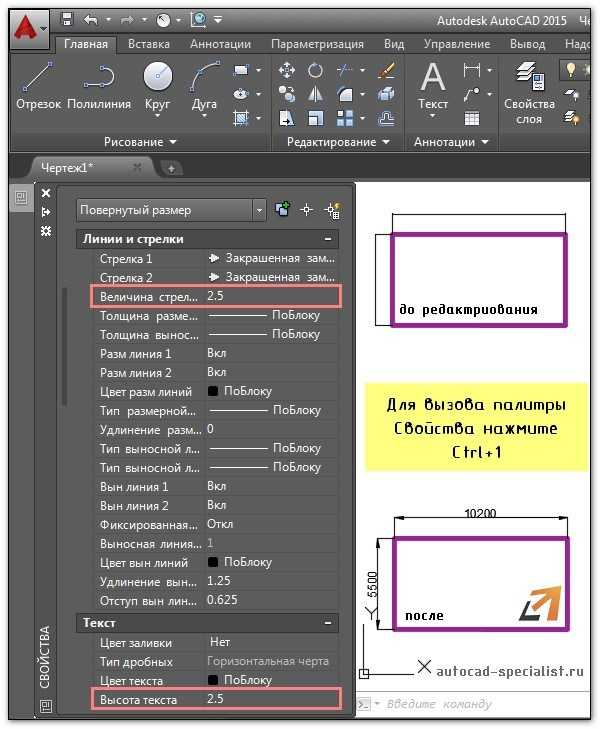

Настройка масштаба чертежа перед печатью

Перед печатью важно точно установить масштаб чертежа, чтобы размеры объектов на бумаге соответствовали проектным. AutoCAD позволяет задать масштаб через окно печати, используя коэффициенты масштабирования, соответствующие стандартным форматам бумаги.

Рекомендации по настройке масштаба перед печатью:

• Выберите Layout и откройте окно Page Setup Manager.
• Установите нужный формат бумаги, например A3, A2 или A1, с ориентацией портрет или альбом.
• Задайте коэффициент масштаба в разделе Plot Scale. Для чертежей архитектурного типа чаще используются 1:50, 1:100 или 1:200.
• Проверьте, чтобы опция Fit to Paper была отключена, если требуется точный масштаб.
• Выберите правильный принтер или плоттер с поддержкой выбранного формата и разрешения печати.

Для проверки корректности масштаба рекомендуется предварительно построить контрольный отрезок на чертеже, длина которого точно известна. После печати измерьте этот отрезок на бумаге, чтобы убедиться, что масштаб соблюден. Если выявлены отклонения, скорректируйте коэффициент масштаба в окне Page Setup до достижения точности.

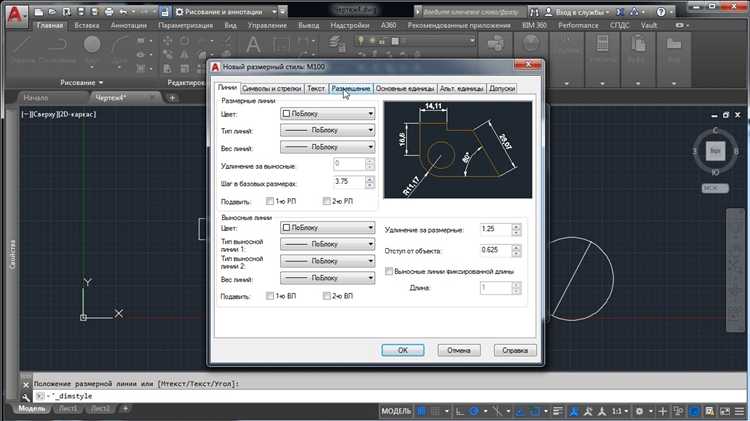

Изменение масштаба отдельных объектов через команду SCALE

Команда SCALE позволяет изменять размеры отдельных объектов без воздействия на остальные элементы чертежа. Она поддерживает точное масштабирование с заданным коэффициентом, что важно для корректного отображения деталей и узлов.

Пошаговая инструкция использования команды SCALE:

1. Выделите объект или группу объектов, которые требуется масштабировать.
2. Введите команду SCALE или нажмите соответствующую кнопку на панели инструментов.
3. Укажите базовую точку (base point), от которой будет происходить масштабирование. Обычно выбирается один из углов или центр объекта.
4. Введите коэффициент масштабирования. Для увеличения используйте значение больше 1, для уменьшения – значение меньше 1 (например, 0.5 для уменьшения вдвое).
5. Подтвердите изменение нажатием Enter и проверьте геометрические размеры объекта.

Рекомендации при масштабировании:

• Для точного соответствия реальным размерам используйте известные линейные размеры в качестве ориентира.
• При масштабировании аннотативных объектов включайте режим аннотативности, чтобы размеры и текст автоматически подстраивались под новый масштаб.
• Избегайте масштабирования сложных блоков без предварительной проверки, чтобы не исказить геометрию или связи объектов внутри блока.

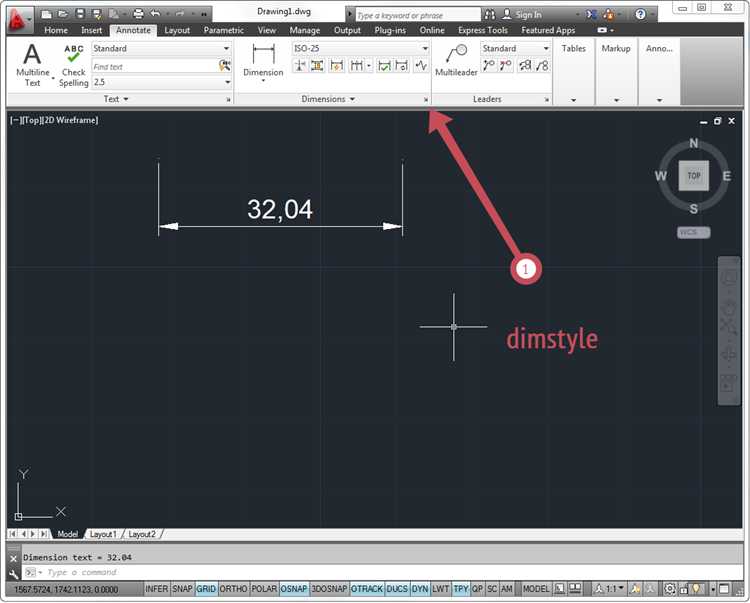

Использование аннотативных объектов для автоматической подстройки масштаба

Аннотативные объекты в AutoCAD автоматически адаптируют размеры текста, размеров и штриховок под масштаб представления. Это позволяет сохранять читаемость элементов независимо от выбранного коэффициента масштабирования в пространстве листа.

Как применять аннотативные объекты:

• Создайте текст, размеры или штриховку и включите для них свойство Annotative.
• Добавьте необходимые масштабы через панель Annotation Scale. Например, для печати в 1:50 и 1:100 укажите оба масштаба.
• При создании Viewport в пространстве листа объект автоматически отображается в правильном размере для выбранного масштаба.

Рекомендации по работе с аннотативными объектами:

• Используйте аннотативные блоки вместо обычных для повторно применяемых элементов, чтобы обеспечить корректное масштабирование при разных Viewport.
• Регулярно проверяйте, что все нужные масштабы добавлены в свойства аннотативного объекта.
• Не удаляйте автоматически создаваемые представления аннотативных объектов без необходимости, чтобы избежать искажений и дублирования текста или размеров.

Масштабирование блоков и групп элементов в чертеже

Блоки и группы элементов в AutoCAD позволяют объединять несколько объектов для удобного управления. Масштабирование таких элементов требует точного выбора базовой точки и контроля аннотативных свойств, чтобы сохранить пропорции и читаемость.

Инструкция по масштабированию блоков и групп:

• Выделите блок или группу объектов. Для блоков используйте команду BLOCK или выберите блок напрямую в пространстве модели.
• Введите команду SCALE и укажите базовую точку, от которой будет производиться изменение размеров.
• Введите коэффициент масштабирования. Для однородного увеличения используйте одинаковый коэффициент для всех осей, чтобы сохранить пропорции.
• Для аннотативных блоков убедитесь, что включено свойство Annotative, чтобы размеры и текст автоматически подстраивались под масштаб.
• Проверьте масштаб всех элементов блока, особенно текста и размеров, после применения команды.

Рекомендации:

• Избегайте масштабирования блоков, содержащих динамические параметры без предварительной проверки, чтобы не нарушить связи внутри блока.
• Если требуется изменить масштаб нескольких блоков одновременно, выделяйте их как группу и используйте общую базовую точку для сохранения координатной структуры.
• При печати проверьте, что масштаб блоков соответствует выбранному коэффициенту Viewport, чтобы избежать искажения размеров на листе.

Настройка масштабных представлений (Viewports) в пространстве листа

Масштабные представления (Viewports) в пространстве листа позволяют отображать один и тот же чертеж с разными коэффициентами масштабирования без изменения объектов в модели. Каждый Viewport может иметь собственный масштаб, что удобно для рабочих чертежей и детальных видов.

Как настроить Viewport:

• Перейдите в Layout и создайте новый Viewport через команду MV или панель инструментов.
• Выделите созданный Viewport и установите нужный масштаб через панель Viewport Scale. Например, 1:50 для крупного плана и 1:200 для общего вида.
• Для нескольких Viewport используйте одинаковую базовую точку привязки, чтобы обеспечить согласованность расположения объектов на листе.
• Закрепите масштаб Viewport с помощью команды Display Locked, чтобы случайно не изменить масштаб при работе с чертежом.

Рекомендации по использованию масштабных представлений:

• Для сложных чертежей создавайте несколько Viewport с разными масштабами, чтобы показывать детали и общий вид одновременно.
• Аннотативные объекты автоматически подстраиваются под масштаб Viewport, что обеспечивает правильное отображение текста и размеров.
• Проверяйте корректность границ Viewport и видимых объектов перед печатью, чтобы исключить обрезку элементов.

Для контроля масштабов можно использовать следующую схему:

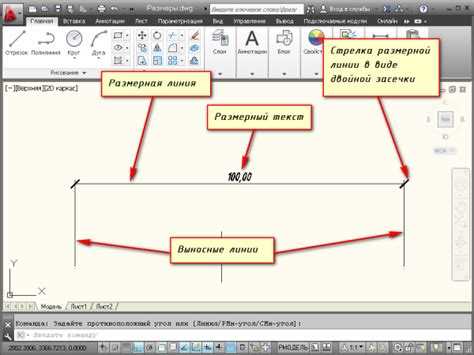

Сохранение и применение стандартных коэффициентов масштаба

Стандартные коэффициенты масштаба позволяют быстро применять одинаковые параметры для различных чертежей и Viewport. В AutoCAD рекомендуются следующие значения: 1:10, 1:20, 1:50, 1:100, 1:200, 1:500, которые соответствуют распространенным архитектурным и инженерным форматам.

Процесс сохранения и применения стандартных коэффициентов:

• Откройте Annotation Scale и добавьте нужные масштабы в список доступных для текущего чертежа.
• Для каждого Viewport выберите один из стандартных коэффициентов, чтобы обеспечить согласованность размеров на листах.
• Сохраните чертеж с добавленными масштабами как шаблон (DWT), чтобы использовать эти параметры в будущих проектах.
• При работе с аннотативными объектами проверьте, что все используемые масштабы включены в свойства объектов, чтобы текст и размеры автоматически подстраивались.

Рекомендации:

• Не создавайте нестандартные коэффициенты без необходимости, чтобы избежать ошибок при печати и измерениях.
• Используйте шаблоны с заранее установленными масштабами для ускорения подготовки чертежей.
• Регулярно проверяйте соответствие масштабов между Viewport и аннотативными объектами, чтобы исключить искажения текста и размеров.

Проверка и корректировка размеров после изменения масштаба

После изменения масштаба чертежа важно убедиться, что все линейные размеры, тексты и аннотативные объекты отображаются корректно. Непроверенные изменения могут привести к несоответствию размеров и искажению деталей.

Этапы проверки и корректировки:

• Используйте команду DIMCHECK для проверки всех размеров на наличие ошибок или несоответствий.
• Сравните ключевые линейные размеры с исходными данными проекта. Для контроля можно создать тестовый отрезок с известной длиной.
• Проверьте аннотативные объекты: текст, размеры и штриховки должны соответствовать масштабу Viewport или модели.
• При необходимости примените команду SCALE к отдельным объектам или блокам для точного соответствия требуемым размерам.
• Пересмотрите связи внутри блоков и групп объектов после масштабирования, чтобы избежать искажения геометрии.

Рекомендации:

• Регулярно проверяйте размеры после каждого масштабирования, особенно при работе с сложными чертежами и несколькими Viewport.
• Сохраняйте промежуточные версии чертежа перед масштабированием для возможности отката при ошибках.
• Используйте стандартные коэффициенты масштаба, чтобы снизить риск искажений и упростить контроль размеров на листе.

Вопрос-ответ:

Как изменить масштаб одного объекта без воздействия на остальные элементы чертежа?

Для изменения масштаба отдельного объекта используйте команду SCALE. Сначала выделите объект, укажите базовую точку, от которой будет производиться масштабирование, затем введите коэффициент увеличения или уменьшения. При этом остальные объекты остаются неизменными.

Какие преимущества дают аннотативные объекты при работе с разными масштабами?

Аннотативные объекты автоматически подстраиваются под масштаб Viewport или модели, сохраняя читаемость текста, размеров и штриховок. Это исключает необходимость ручного изменения размеров аннотаций при создании чертежей с несколькими коэффициентами масштаба.

Как правильно настроить Viewport для отображения разных масштабов одного чертежа?

Создайте несколько Viewport в пространстве листа через команду MV. Для каждого Viewport установите нужный масштаб через панель Viewport Scale и заблокируйте масштаб с помощью Display Locked, чтобы случайно не изменить его. Таким образом можно одновременно показывать общий вид и детальные участки.

Какие стандартные коэффициенты масштаба используют в архитектурных и инженерных проектах?

Чаще всего применяются масштабы 1:10, 1:20, 1:50, 1:100, 1:200 и 1:500. Они обеспечивают удобное отображение чертежей на бумаге и соответствие типовым форматам листов. В AutoCAD эти коэффициенты можно сохранить в списке доступных масштабов и использовать повторно для других проектов.

Как проверить точность размеров после масштабирования объектов или блоков?

Используйте команду DIMCHECK для проверки всех размеров в чертеже. Сравните ключевые линейные размеры с исходными данными проекта и убедитесь, что аннотативные объекты отображаются корректно. При необходимости скорректируйте отдельные объекты через команду SCALE или настройте свойства аннотативных элементов.

Как правильно изменить масштаб чертежа для печати на разных форматах бумаги?

Для печати чертежа на различных форматах бумаги необходимо использовать масштабные представления (Viewports) в пространстве листа. Создайте Viewport через команду MV, установите нужный масштаб через панель Viewport Scale и заблокируйте его с помощью Display Locked, чтобы избежать случайного изменения. Для точного соответствия размеров используйте стандартные коэффициенты масштаба, например 1:50 или 1:100, и убедитесь, что все аннотативные объекты, включая текст и размеры, подстраиваются под выбранный масштаб. Перед печатью рекомендуется построить контрольный отрезок и измерить его на листе, чтобы убедиться в точности масштабирования.
