При замене фар на Peugeot важно учитывать, для какого рынка была изготовлена деталь. Праворульные автомобили (RHD) используют фары с другим углом светораспределения, чем леворульные (LHD). Неправильный выбор приведёт к ослеплению встречного транспорта или недостаточной видимости обочины.
Главный критерий – направление светового пучка. У леворульных Peugeot световой поток при ближнем свете скошен вправо, чтобы подсвечивать обочину и не слепить встречных водителей. У праворульных, наоборот, линия среза уходит влево. Проверить это можно, включив фару у стены: характерный «зубец» сразу укажет, для какой стороны движения она предназначена.
Дополнительная подсказка – маркировка на корпусе. На стекле или пластике фары присутствуют буквы: «L» или «R», обозначающие левый или правый руль. Иногда указываются символы «E» с цифрой, где номер соответствует стране допуска. Для леворульных европейских версий обычно стоит «E1», «E2» и т. д., для японских и британских – свои обозначения.
Следует также обратить внимание на номер детали (OEM). Каталожные коды фар Peugeot различаются для RHD и LHD автомобилей, и проверка по VIN-коду исключает ошибку при заказе. Если оригинальная наклейка утеряна, можно сверить номер на корпусе с базой производителя.
Маркировка на корпусе фары
Ищите стрелку направления на маркировочной площадке. Стрелка → означает фару для правостороннего движения (LHD, континентальная Европа), стрелка ← – для левостороннего (RHD, Великобритания, Япония). Двойная стрелка ↔ указывает на симметричный или переключаемый ближний свет (туристический режим/перекладка шторки).
Не путайте сторону дороги с стороной автомобиля. Буквы L/R рядом с номером детали или на корпусе обозначают левую/правую фару автомобиля, а не левосторонний/правосторонний трафик. Сравнивайте стрелку и букву вместе: например, R + → – правая фара для правостороннего движения.
Смотрите E-маркировку и тип источника света. Круг с E и номером страны, далее блок символов: HC/HR/HCR для галогена, DC/DR/DCR для ксенона, LED или пиктограмма диодов. Рядом часто наносится стрелка; если стрелки нет, проверьте вторую строку маркировки или наклейку-этикетку производителя.
Проверьте пиктограмму «ступеньки» ближнего света. На некоторых корпусах есть схема отсечки: поднятие справа – фара для правостороннего движения, поднятие слева – для левостороннего. Если нарисована ровная линия без подъёма, это режим «турист» или симметричный ближний.
Ищите пометки на заводской этикетке. На наклейке Peugeot/PSA встречаются указания LHD/RHD, а также сервисные коды. При наличии таких пометок они приоритетнее, чем косвенные признаки.
У адаптивных/би-модульных фар ищите отметку о переключении. Значок рычага/шторки или текст Tourist/Traffic change на корпусе или крышке доступа означает возможность перевода ближнего света; при этом базовая стрелка всё равно укажет исходную настройку.
Проверка парой. На обоих корпусах модели должны совпадать трафиковые обозначения. Несоответствие (например, левая фара с →, правая с ←) указывает на смешанную пару из разных рынков.
Практический порядок осмотра. Сначала найдите маркировочную площадку и стрелку, затем подтвердите сторону автомобиля по L/R, после – проверьте тип (HCR/DCR/LED) и наличие пиктограммы отсечки. При сомнениях ориентируйтесь на LHD/RHD на этикетке.

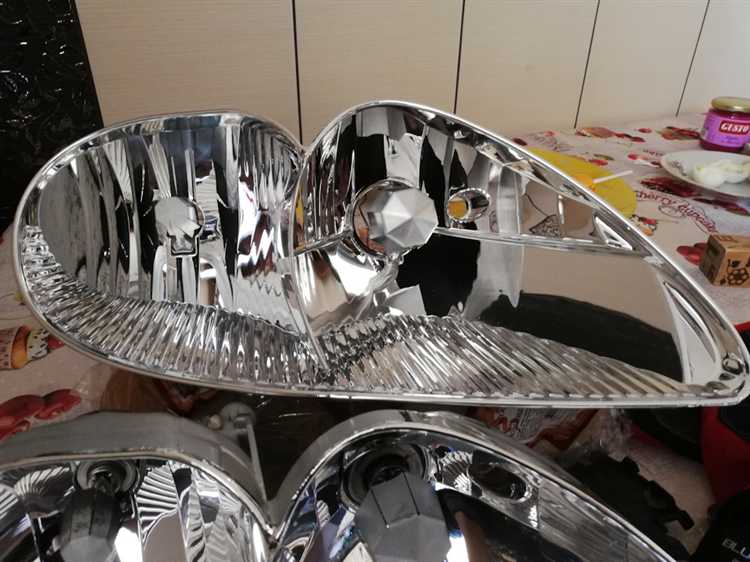

Отражатель и направление светового пучка
Асимметрия отражателя формирует «подсветку обочины» и определяет, в какую сторону поднимается граница света: у леворульной фары (LHD) подъём вправо, у праворульной (RHD) – влево. Это видно по рисунку насечек/сегментов на зеркальной части: они сгущены и «ведут» свет в сторону подъёма. На линзованных модулях ту же функцию выполняет шторка: вырез на шторке справа означает LHD, слева – RHD.
Проверка на стене: поставьте автомобиль строго перпендикулярно поверхности на расстоянии 5–10 м, отметьте высоту центров фар, включите ближний. Горизонтальная часть отсечки должна лежать на 1–1,5% ниже метки (1–1,5 см на каждый метр). «Излом» отсечки у LHD смещён и поднимается вправо; у RHD – влево. Если излом уходит не на вашу сторону, фара не подходит для вашей страны.
Признаки на корпусе и внутри отражателя без разборки: через отверстие лампы видно ориентир шторки – вырез/скос укажет направление. На рефлекторных фарах обратите внимание на более «грубые» призматические участки с той стороны, куда должен идти подсвет. При легком смещении лампы по часовой стрелке/против можно увидеть, куда «тянется» яркое пятно – это направление асимметрии.
Эксплуатационные последствия: установка RHD-фары на LHD-авто слепит встречных и не освещает правую обочину. Корректор наклона не решает ошибочное направление. Временные маски на стекле только «режут» подсвет, но не создают правильный профиль.
Что проверить перед покупкой б/у: наличие переключателя «tourist/flat» или LHD/RHD на линзовом модуле (встречается на отдельных версиях), симметричность отражателя (симметричные – для рынков с «плоской» отсечкой, но это редкость), а также совпадение направления излома с вашей разметкой дорог.
| Признак | LHD (леворульные страны) | RHD (праворульные страны) |
|---|---|---|
| Направление подъёма отсечки ближнего | Вправо от центра | Влево от центра |
| Вырез на шторке линзованного модуля | Справа | Слева |
| Сгущение насечек на отражателе | Справа (подсвет правой обочины) | Слева (подсвет левой обочины) |
| Поведение на стене с 5–10 м | Горизонтальная часть ниже метки, излом уходит вправо | Горизонтальная часть ниже метки, излом уходит влево |
| Совместимость с левосторонним/правосторонним движением | Правостороннее движение | Левостороннее движение |
Рекомендация: при малейшем сомнении делайте стеновой тест и фиксируйте фото отсечки. Для линзованных модулей дополнительно осмотрите шторку через отверстие лампы H7/D1S – направление выреза даст однозначный ответ.

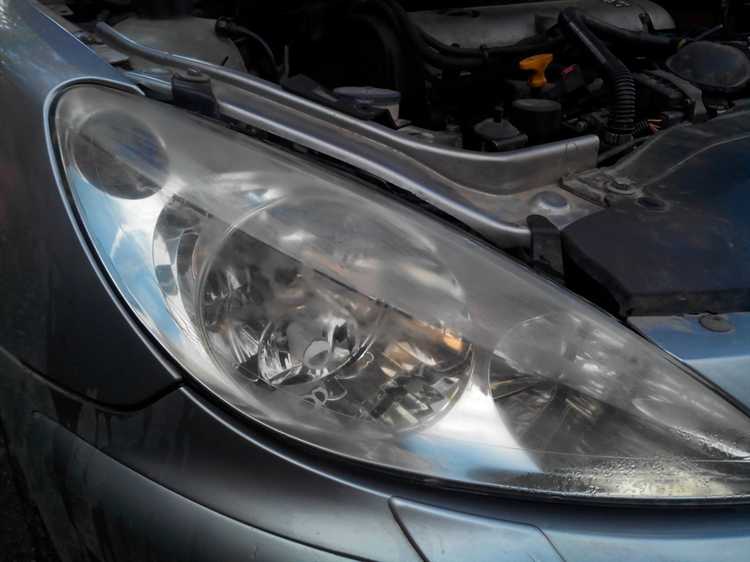

Форма стекла и наличие преломляющих элементов
Праворукие и леворукие фары Peugeot различаются геометрией внутренней поверхности стекла. В праворуких фарах стекло имеет асимметричный профиль с выраженным скосом к левой стороне, что формирует пучок света с плавным подъемом вправо. В леворуких фарах аналогичный скос направлен к правой стороне.
Наличие преломляющих элементов, или линз и ребер на внутренней поверхности стекла, также отличается. В праворуких фарах линзы расположены так, чтобы смещать световую границу вверх и вправо, минимизируя ослепление встречного транспорта. В леворуких фарах линзы направляют свет аналогично, но зеркально относительно центральной оси.
Для точного определения типа фары рекомендуется рассматривать стекло при дневном освещении и проверять рисунок линз под разными углами. Характерные линии и призмы на стекле создают отчетливую асимметрию, которая сразу указывает на направление светового пучка.
При замене фар стоит сверять форму стекла и расположение преломляющих элементов с оригинальными деталями, чтобы сохранить правильное распределение света и соответствие дорожным требованиям.
Различия в разметке по стандартам ECE и JIS
Фары Peugeot, предназначенные для разных рынков, маркируются в соответствии с региональными стандартами. Для стран Европы применяется стандарт ECE, обозначаемый буквой «E» в круге с номером страны, например «E1» для Германии. В рамках ECE указываются тип лампы, направление светового пучка и категория фары: ближний свет обозначается «HB», дальний – «HR». Праворукие и леворукие версии различаются линией отсечки на стекле и углом наклона светового пучка.
Для японского и некоторых азиатских рынков действует стандарт JIS, где маркировка включает символы JIS и цифровой код, например «JIS D5500». В отличие от ECE, JIS чаще указывает точный угол рассеивания света и положение преломляющих элементов на стекле. На праворульных моделях Peugeot по JIS линия светового пучка смещена влево относительно фары, а на леворульных – вправо.
При проверке фары важно сопоставлять маркировку со страной назначения автомобиля. ECE-маркировка гарантирует соответствие европейским требованиям по слепящему эффекту, а JIS указывает на соответствие японским стандартам видимости. Для замены фар рекомендуется выбирать точную комбинацию стандарта и направления рулевого управления, чтобы сохранить правильное освещение дороги и безопасность.
Наклейки и заводские обозначения производителя
На корпусе фар Peugeot присутствуют заводские наклейки и тиснения, указывающие на страну производства, тип фары и стандарт светораспределения. Эти обозначения помогают определить, для какой страны предназначена фара и, соответственно, её направление светового пучка.
- Маркировка стандарта: на большинстве фар встречаются обозначения ECE (Европейский стандарт) или JIS (Японский стандарт). ECE-фары имеют букву «R» или «L», указывающую на сторону установки и направление светового пучка, JIS-фары чаще снабжены кодами типа «RH» или «LH».
- Номер детали: заводской номер детали (Part Number) содержит информацию о поколении автомобиля и версии фары. Для Peugeot праворукие и леворукие фары имеют разные номера.
- Дата производства: дата и код партии помогают сопоставить фару с автомобилем по году выпуска. Неверная комбинация может указывать на несоответствие фаре конкретной модели и страны установки.
- Наклейки с символами направления: на некоторых моделях присутствуют стрелки или пиктограммы, показывающие сторону движения автомобиля, для которой предназначена фара. На праворульных версиях такие стрелки направлены в левую часть фары, на леворульных – в правую.
Перед покупкой рекомендуется внимательно сверять заводские обозначения с официальными каталогами Peugeot. Это позволяет избежать ошибок при замене фар, особенно при приобретении на вторичном рынке или у сторонних поставщиков.
Положение регулировочных винтов
Регулировочные винты фар Peugeot отличаются расположением в зависимости от праворульной или леворульной версии. На праворуких автомобилях вертикальный винт находится ближе к центру автомобиля, горизонтальный – ближе к наружной стороне. На леворуких автомобилях ситуация противоположная: вертикальный винт смещен к наружной стороне, горизонтальный – к центру.
При визуальном осмотре винтов следует обратить внимание на форму наконечников: у некоторых моделей Peugeot вертикальный винт имеет шестигранник, а горизонтальный – крестовую прорезь. Такое расположение упрощает регулировку света без демонтажа фары.
Для точной настройки светового пучка рекомендуется сначала выровнять фару по горизонтали, используя горизонтальный винт, затем откорректировать вертикальное положение. Ошибка при определении расположения винтов может привести к некорректному светораспределению и ослеплению встречных водителей.
При замене или проверке фар всегда сверяйтесь с заводской схемой регулировки, указанной на корпусе или в инструкции по эксплуатации, чтобы исключить путаницу между праворукими и леворукими фарами.
Сравнение правой и левой фар на одной модели
На Peugeot одного поколения правая и левая фары имеют зеркальное расположение отражателей и преломляющих элементов. Правая фара формирует световой пучок с подъемом влево, чтобы не ослеплять встречный поток, левая – наоборот, с подъемом вправо. Угол наклона основных отражателей отличается на 2–3°, что заметно при боковом сравнении.
Регулировочные винты расположены симметрично, но направление вращения для подъема/опускания света противоположно: правой фаре по часовой стрелке поднимает пучок, левой – опускает. Это важно учитывать при ручной регулировке или замене фар.
Маркировка на корпусе и наклейки также различаются: у правой фары обозначение «R», у левой – «L». При осмотре стекла видно направление преломляющих линий: правый вариант смещает свет вправо, левый – влево.
Отражатели изнутри имеют разный рисунок микропризмы, что меняет рассеивание света. На практике при установке правой фары на левую сторону наблюдается сильный горизонтальный сдвиг пучка и неравномерное освещение дороги, что подтверждает необходимость точного соответствия сторонам автомобиля.
Рекомендация: при замене фар сверять все признаки – маркировку, направление преломления, положение винтов и рисунок отражателя. Совпадение хотя бы одного элемента не гарантирует правильной работы светового потока.
Влияние конструкции фары на прохождение техосмотра
Конструкция фары напрямую влияет на результаты проверки световых приборов на техосмотре. Контроль осуществляется по направлению светового пучка, наличию ближнего и дальнего света, корректной работе противотуманных фар и соответствию стандартам ECE или JIS.
Основные моменты, на которые обращают внимание инспекторы:
- Направление светового пучка. Фары, предназначенные для правостороннего движения, формируют левый срез света, исключая ослепление встречных водителей. Неправильная ориентация приводит к автоматическому несоответствию.
- Яркость и распределение света. Леворукие фары на правостороннем движении могут давать неправильное освещение дороги, что фиксируется при проверке калибровочной линзой.
- Маркировка на корпусе. Фары с отметкой R или L, E или JIS подтверждают соответствие конкретным стандартам. Отсутствие маркировки повышает риск отказа при техосмотре.
- Наличие преломляющих элементов. Призмы и отражатели, ориентированные под конкретное направление движения, контролируются прибором на стенде. Неправильная конструкция или повреждение элементов ведет к несоответствию.
Рекомендации для владельцев Peugeot:
- Использовать фары, соответствующие стране эксплуатации и направлению движения.
- Проверять маркировку перед установкой на автомобиль.
- Регулярно корректировать направление пучка с помощью регулировочных винтов и проверять на стенде, если есть сомнения в правильности установки.
- При замене стекол или отражателей выбирать оригинальные или сертифицированные аналоги, чтобы не нарушить конструкцию фары.
Соблюдение этих требований минимизирует риск отказа на техосмотре и обеспечивает безопасное освещение дороги в соответствии с нормативами.
Вопрос-ответ:
Как визуально отличить праворукую фару от леворукой на Peugeot?
Основное отличие заключается в направленности светового пучка. У праворукой фары яркая часть ближе к левому краю дороги, а у леворукой – к правому. Также стоит обратить внимание на разметку на стекле: праворукая фара обычно имеет отметку “RHD” или стрелку, указывающую направление рассеивания света.
Можно ли определить тип фары по маркировке на корпусе?
Да, на корпусе фар часто присутствуют символы и буквы, указывающие стандарт и тип установки. Например, обозначения ECE или JIS помогут понять, для какой стороны дорожного движения предназначена фара. Иногда на фаре указывается R или L, что напрямую говорит о правой или левой ориентации.
Влияет ли форма отражателя на различие между праворукой и леворукой фарой?
Форма отражателя напрямую связана с распределением света. У праворукой фары отражатель сконструирован так, чтобы свет направлялся срезано в сторону от встречного потока, а у леворукой – наоборот. Это заметно при осмотре фары с включенной лампой или с изучением внутренних деталей отражателя.
Можно ли использовать леворукую фару на автомобиле с правым рулем без проблем?
Использование неправильно ориентированной фары приводит к ослеплению встречного транспорта и снижению видимости. На некоторых автомобилях это может стать причиной отказа на техосмотре. Поэтому важно устанавливать фары, соответствующие расположению руля и стандартам страны, чтобы световой пучок был направлен корректно.
