Реле бензонасоса Ford Focus 2 отвечает за подачу питания на топливный насос и обеспечивает стабильное давление топлива в системе. Неправильная работа этого элемента может привести к перебоям в работе двигателя, трудностям с запуском и снижению мощности.
На большинстве моделей Ford Focus 2 реле бензонасоса расположено в монтажном блоке предохранителей под капотом с правой стороны двигателя. Для точного доступа необходимо снять защитную крышку блока и проверить схему расположения реле, указанную на внутренней стороне крышки или в инструкции по эксплуатации.
Для диагностики реле рекомендуется использовать мультиметр для проверки целостности цепи и напряжения на контактах. В случае неисправности реле его заменяют аналогичным по характеристикам элементом, строго соблюдая полярность подключения и правильное размещение в посадочном месте.
Кроме основного блока под капотом, некоторые версии Ford Focus 2 имеют дополнительное реле бензонасоса в салоне, под панелью предохранителей рядом с водительским сиденьем. Это важно учитывать при поиске причин сбоев подачи топлива или при проведении профилактического обслуживания.
Где находится реле бензонасоса под капотом
На Ford Focus 2 реле бензонасоса расположено в монтажном блоке под капотом, рядом с аккумулятором. Оно входит в состав группы реле двигателя и отвечает за подачу питания на топливный насос при включении зажигания.
Для доступа к реле выполните следующие шаги:
- Откройте капот и найдите монтажный блок с предохранителями и реле на левой стороне моторного отсека.
- Снимите защитную крышку блока, аккуратно поддев защелки по периметру.
- Идентифицируйте реле бензонасоса по схеме на внутренней стороне крышки или по обозначению на корпусе реле.
После замены или проверки реле закройте крышку монтажного блока и проверьте работу насоса: при включении зажигания должен прозвучать характерный шум запуска топливного насоса.
Доступ к блоку предохранителей для проверки реле

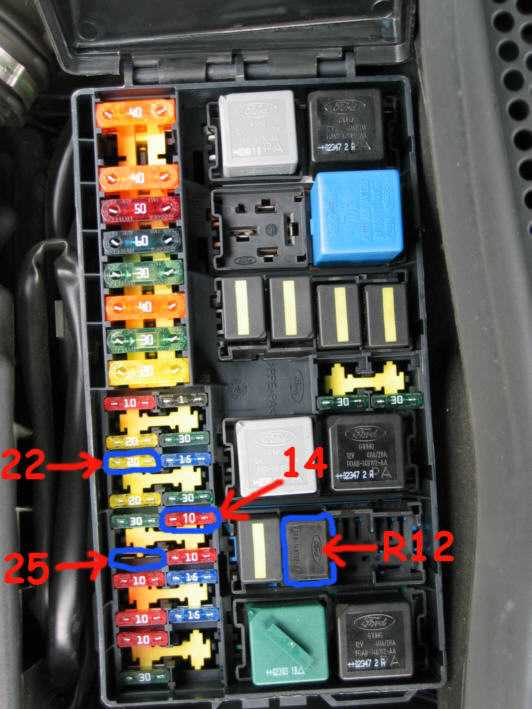

На Ford Focus 2 блок предохранителей, включающий реле бензонасоса, расположен в моторном отсеке с левой стороны под капотом рядом с аккумулятором. Для доступа требуется снять пластиковую защитную крышку, удерживаемую защелками. Осторожно подденьте крышку плоской отверткой, чтобы не сломать крепления.
После снятия крышки внутри блока видны предохранители и реле. Реле бензонасоса обычно обозначено маркировкой «FP» или «Fuel Pump». Перед проверкой убедитесь, что ключ зажигания переведен в положение «OFF» и питание на блок отключено.
Для диагностики реле можно аккуратно извлечь его с помощью плоскогубцев с изолированными ручками. При необходимости подключите тестер или замените реле новым, ориентируясь на маркировку и напряжение. После проверки установите крышку обратно до щелчка, чтобы защитить элементы блока от влаги и пыли.
Как определить правильное реле среди других
В блоке предохранителей Ford Focus 2 установлено несколько реле одинакового формата, поэтому важно ориентироваться на точное место и маркировку элемента, отвечающего за питание бензонасоса.
Для точного определения нужного реле выполните следующие действия:
- Откройте крышку монтажного блока и изучите схему, нанесённую на её внутренней стороне. На ней указано расположение реле и предохранителей с их номерами.
- Найдите позицию реле бензонасоса по обозначению на схеме, обычно оно указано как Fuel Pump Relay или сокращённо F/P Relay.
- Обратите внимание на номер ячейки реле в блоке – это позволит исключить путаницу с другими элементами одинакового размера.
- Сравните внешний вид: реле бензонасоса, как правило, стандартного релеобразного типа с четырьмя или пятью контактами.
- Проверьте номер детали или маркировку на корпусе реле. Он должен соответствовать номеру, рекомендованному для вашей модификации Ford Focus 2.
При необходимости можно выполнить дополнительную проверку: извлеките реле и с помощью мультиметра убедитесь в его исправности, либо временно замените его на заведомо рабочее с аналогичными параметрами.
Пошаговая проверка состояния реле бензонасоса
Перед началом проверки отключите зажигание и извлеките ключ, чтобы исключить короткое замыкание. Убедитесь, что автомобиль находится на стояночном тормозе и аккумулятор исправен.
Шаг 1: Найдите реле бензонасоса в блоке предохранителей. На Ford Focus 2 оно обычно расположено под капотом в монтажном блоке, обозначено на крышке схемой.
Шаг 2: Осмотрите корпус реле. Трещины, следы нагара или оплавления контактов указывают на необходимость замены.
Шаг 3: Аккуратно выньте реле из гнезда, запомнив его ориентацию. Проверьте состояние контактов: окисленные или потемневшие контакты могут быть причиной нестабильной работы.
Шаг 5: Подайте напряжение 12 В на управляющие контакты реле и прослушайте щелчок. Его отсутствие указывает на неисправность.
Шаг 6: Проверьте сопротивление между силовыми контактами при поданном напряжении. Оно должно быть близким к нулю. Повышенное сопротивление или его отсутствие свидетельствуют о повреждении внутренних контактов.
Шаг 7: После проверки установите реле на место, плотно зафиксировав его в гнезде. Запустите двигатель и убедитесь в стабильной работе топливного насоса.
Замена реле без снятия блока предохранителей
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания при извлечении реле.
Откройте капот и найдите монтажный блок с предохранителями и реле, расположенный рядом с аккумулятором с левой стороны моторного отсека. Снимите верхнюю крышку блока, потянув за фиксатор до характерного щелчка и аккуратно подняв её вверх.
Определите нужное реле бензонасоса по схеме на внутренней стороне крышки блока или по обозначениям в руководстве автомобиля. Реле обычно имеет стандартный четырёхконтактный корпус прямоугольной формы и отличается цветом от соседних элементов.
Для извлечения используйте плоскую пластиковую лопатку или тонкие плоскогубцы с изолированными губками, чтобы не повредить контакты. Захватите реле у основания и потяните строго вверх, избегая перекосов.
Перед установкой нового реле проверьте целостность его контактов и соответствие модели оригинальной детали. Вставляйте реле строго вертикально, до упора, не прикладывая излишнего усилия.
После завершения установки верните крышку блока на место, зафиксируйте защёлки и подключите аккумулятор. Запустите двигатель и убедитесь, что насос включается при повороте ключа зажигания, а контрольная лампа неисправности не горит.
Симптомы неисправного реле бензонасоса
Во время движения возможны самопроизвольные остановки мотора без предупреждающих признаков. В некоторых случаях двигатель глохнет при резком нажатии на педаль газа из-за перебоев в подаче топлива.
Характерным симптомом также является нестабильная работа мотора на холостых оборотах: обороты могут резко падать или плавать. Иногда наблюдается кратковременная потеря мощности при ускорении.
Если реле работает с перебоями, насос может включаться не сразу после поворота ключа. Это приводит к длительному проворачиванию стартером или невозможности запустить двигатель после длительной стоянки.
Нагрев корпуса реле и запах гари в районе монтажного блока сигнализируют о повреждённых контактах или износе элементов реле. Такие признаки требуют немедленной замены детали.
Вопрос-ответ:
Где находится реле бензонасоса на Ford Focus 2?
Реле расположено в блоке предохранителей под капотом с левой стороны моторного отсека, ближе к аккумулятору. Оно обычно установлено в одном ряду с другими реле, и для его идентификации лучше воспользоваться схемой на крышке блока или в руководстве по эксплуатации.
Как понять, что проблема с запуском двигателя связана с реле бензонасоса?
Если при включении зажигания не слышно характерного кратковременного звука работы бензонасоса, а стартер крутит, но мотор не запускается, стоит проверить реле. Часто неисправное реле вызывает прерывистую работу насоса или полное отсутствие подачи топлива.
Нужно ли снимать блок предохранителей для замены реле бензонасоса?
На большинстве комплектаций Ford Focus 2 реле можно вынуть и заменить, просто сняв крышку блока предохранителей. Однако в некоторых версиях доступ к реле затруднён, и для замены приходится немного приподнимать или отстёгивать сам блок, не отсоединяя проводку.
Можно ли заменить реле бензонасоса самостоятельно без специнструментов?
Да, для замены реле достаточно стандартного набора инструментов. Понадобится лишь плоская отвёртка или пластиковый съёмник, чтобы аккуратно извлечь реле из гнезда. Главное — перед началом работы отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания.
Есть ли различия в расположении реле бензонасоса у разных годов выпуска Ford Focus 2?
Да, у дорестайлинговых моделей (2004–2007 гг.) реле чаще находится ближе к центральной части блока предохранителей, тогда как у рестайлинговых (2008–2011 гг.) его могут сместить ближе к краю. Чтобы избежать ошибок, стоит свериться с заводской схемой электрических цепей именно для своего года выпуска.
