Nokia X2 00 оснащён съемной задней крышкой и батареей, что упрощает доступ к внутренним компонентам. Для начала необходимо извлечь аккумулятор напряжением 1020 мА·ч, удерживаемый защёлками с боков корпуса, чтобы избежать короткого замыкания при дальнейшем разборе.
Перед снятием клавиатурного блока рекомендуется открутить два винта под крышкой батарейного отсека с помощью крестообразной отвёртки PH0. Кнопки удерживаются пластиковыми защёлками, аккуратное нажатие на фиксатор позволит извлечь блок без повреждений.
Дисплей и плата устройства соединены шлейфами с разъёмами ZIF. Для безопасного отключения следует использовать пластиковую лопатку или ноготь, избегая металлических предметов, способных повредить контакты. Плата крепится дополнительными винтами и пластиковыми держателями, которые снимаются последовательно.
После выполнения всех операций сборку следует проводить в обратной последовательности, проверяя соединения шлейфов и фиксаторов. Особое внимание уделяется плотности установки батареи и правильной ориентации клавиатурного блока для корректной работы кнопок.

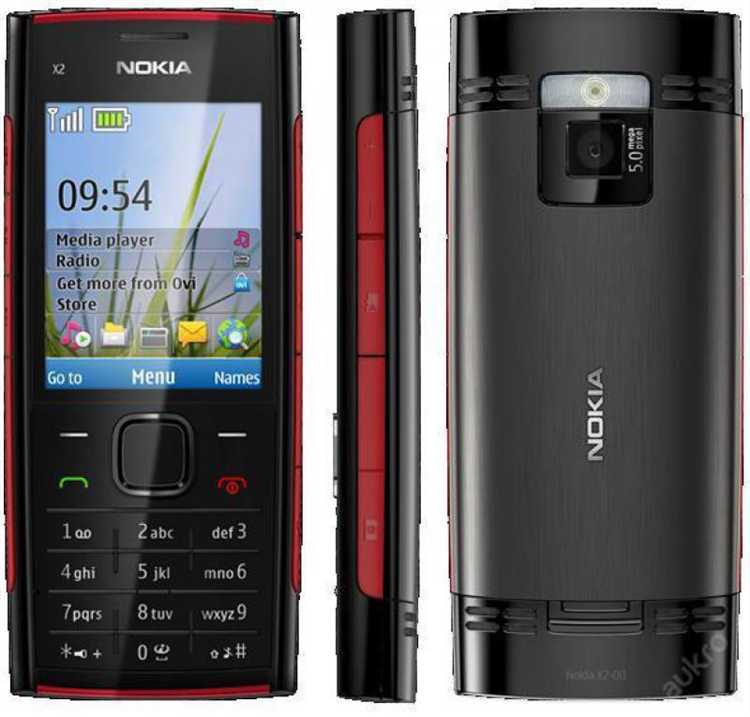

Снятие задней крышки и аккумулятора
Перед началом убедитесь, что телефон выключен. Любое давление на клавиши при включенном устройстве может привести к короткому замыканию.
- Найдите углубление на нижнем торце задней крышки. Обычно оно расположено возле разъема зарядки.
- Используя ноготь или пластиковую лопатку, аккуратно подденьте крышку. Металлические инструменты не применяйте – есть риск повреждения корпуса.
- Слегка приподняв крышку, проведите пальцами вдоль краев, чтобы отсоединить фиксаторы. Слушайте щелчки – это сигнал, что защелки освобождены.
После снятия задней крышки виден аккумулятор и слот SIM-карты.
- Аккумулятор фиксируется защелкой в верхней части слота. Осторожно подденьте его пальцем в отмеченном углублении.
- Извлеките аккумулятор, держа его за края, чтобы не повредить контакты.
- Проверяйте состояние контактов: они должны быть чистыми, без окисления. При необходимости протрите сухой мягкой тканью.
При повторной установке аккумулятора вставляйте сначала верхнюю часть, затем аккуратно надавливайте на нижнюю, чтобы защелкнуть его. Крышку закрывайте по периметру, пока не услышите все щелчки фиксаторов.
Удаление SIM-карты и карты памяти
Перед извлечением SIM-карты и карты памяти убедитесь, что телефон полностью выключен. Это предотвращает потерю данных и возможное повреждение контактов.
Снимите заднюю крышку, аккуратно поддев ее по краям корпуса. Убедитесь, что крышка не застряла на защелках, чтобы не сломать крепления.
SIM-карта располагается в отдельном слоте слева от аккумулятора. Слегка надавите на карту и вытяните ее по направлению к краю корпуса. Не используйте металлические предметы, чтобы избежать царапин на контактах.
Карта памяти microSD находится рядом со слотом SIM-карты. Для извлечения аккуратно поднимите карту под углом 30–45° и вытащите по линии слота. Не сгибайте карту и не применяйте силу.
После извлечения карт осмотрите контакты на предмет загрязнений. При необходимости очистите мягкой сухой тканью без ворса.
Откручивание внешних винтов корпуса
Для разборки корпуса Nokia X2 00 потребуется крестовая отвертка PH00 с магнитным наконечником. На задней панели расположено четыре винта: два по бокам батарейного отсека и два в нижней части корпуса под крышкой динамика. Винты имеют длину 3,2 мм и диаметр 1,4 мм, закручены без резьбового герметика, поэтому не требуют силы при выкручивании.
Перед началом работы убедитесь, что телефон выключен и изъята батарея. Для удобства поместите винты на магнитную подложку или в отдельную емкость, чтобы не потерять их.
Вкрутите отвертку строго по центру шляпки винта, чтобы избежать срыва креста. Выкручивайте винты поочередно, двигаясь от верхних к нижним, чтобы корпус постепенно разъединялся равномерно.
После снятия винтов аккуратно отделите заднюю крышку, применяя пластиковую лопатку между крышкой и рамкой корпуса. Не используйте металлические инструменты для поддевания – это может повредить фиксаторы или пластик корпуса.
Все винты идентичны, их можно собрать обратно без учета расположения. Проверяйте винты на целостность резьбы перед повторной сборкой, чтобы избежать деформации корпуса при закручивании.
Разборка корпуса и отделение передней панели
Сначала извлеките аккумулятор, SIM-карту и карту памяти. Убедитесь, что телефон полностью обесточен. Для снятия задней крышки используйте пластиковую лопатку или ноготь: вставьте инструмент в зазор между крышкой и корпусом около нижнего края и аккуратно подденьте её, двигаясь по периметру.

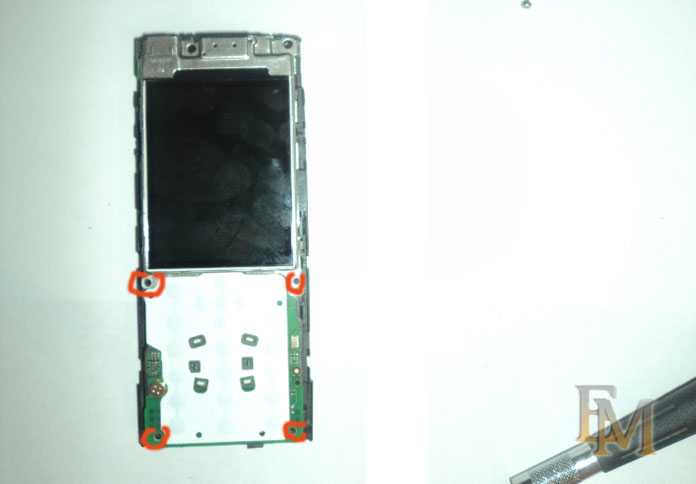

После снятия задней крышки открутите четыре винта под крестовую отвертку размером PH00, расположенные в углах корпуса. Не теряйте винты, они одинакового размера и нужны для сборки.
Отделение передней панели начинается с осторожного поддевания рамки экрана с нижнего края. Используйте пластиковую лопатку, чтобы не повредить клипсы. Снимайте панель медленно, двигаясь вдоль корпуса, пока все защёлки не освободятся. Избегайте применения силы, так как защёлки пластиковые и ломкие.
После отделения передней панели отсоедините шлейф дисплея и шлейф клавиатуры. Для этого аккуратно поднимите фиксаторы коннекторов вверх с помощью пластикового инструмента. Не используйте металлические предметы, чтобы не повредить контакты.
Передняя панель теперь полностью отделена от корпуса. Проверяйте, чтобы внутри не осталось пыли или мелких деталей, прежде чем продолжить ремонт или замену компонентов.
Извлечение клавиатуры и кнопок управления
Перед началом убедитесь, что аккумулятор извлечен, а крышка снята. Клавиатура в Nokia X2-00 фиксируется пластиковыми защелками и резиновыми контактными прокладками.
Для снятия клавиатуры используйте пластиковую лопатку или медиатор, аккуратно поддевая край панели с нижней стороны корпуса. Начинайте с нижнего ряда кнопок, постепенно продвигаясь вверх. Излишнее усилие приведет к повреждению фиксирующих защелок.
После отделения панели клавиатуры аккуратно отсоедините резиновую контактную прокладку. Следите, чтобы контактные дорожки не смялись и не потеряли форму – это критично для работоспособности кнопок.
Кнопки управления (стрелки, меню, вызов/отбой) крепятся через отдельные направляющие в корпусе. Слегка надавите на боковые фиксаторы и вытяните каждую кнопку по отдельности. Не тяните за верхнюю часть кнопки, это может сломать пластиковые крепления.
После извлечения клавиатуры и кнопок проверьте целостность контактов и направляющих. Любые повреждения требуют замены компонентов перед сборкой.
Демонтаж экрана и платы телефона
Сначала извлеките аккумулятор и SIM-карту. Используйте пластиковую лопатку, чтобы аккуратно снять заднюю крышку без повреждения защелок.
Отвинтите все видимые винты на задней панели, включая винты под наклейками. Хрупкие детали корпуса следует держать отдельно, чтобы избежать потери.
Для отделения экрана от корпуса аккуратно подденьте его с нижней части. Экраны Nokia X2-00 фиксируются защелками, поэтому действуйте равномерно по периметру, избегая чрезмерного давления.
После снятия экрана отсоедините шлейфы клавиатуры и дисплея от основной платы. Используйте пинцет с тонкими концами и не тяните за кабели силой.
Освободив плату, извлеките дополнительные модули: разъем наушников, микрофон и динамик. Каждая деталь удерживается винтами или защелками, требующими точного инструмента.
Проверяйте состояние разъемов на наличие трещин или загрязнений. Перед сборкой убедитесь, что контакты чистые и не деформированы.
Проверка и сборка после разборки
После полной разборки Nokia X2 00 необходимо провести проверку каждого компонента перед сборкой:
- Аккумулятор: убедитесь в отсутствии вздутий, коррозии на контактах и повреждений корпуса.
- Дисплей и экран: проверьте шлейфы на разрывы и контакты на наличие загрязнений; визуально оцените целостность стекла.
- Плата: осмотрите на предмет трещин, потертых дорожек и следов перегрева около процессора и конденсаторов.
- Клавиатура и кнопки: проверьте пружины и мембраны, убедитесь в их упругости и отсутствии деформаций.
- Разъемы и коннекторы: очистите контакты от пыли и окислов спиртом или контактной жидкостью.
Сборка выполняется в обратном порядке разборки, соблюдая следующие рекомендации:
- Установите платы и модули на свои места, закрепив винтами нужного размера и последовательности.
- Подключите шлейфы дисплея, камеры и клавиатуры, проверяя плотность соединений без усилия, чтобы не повредить контакты.
- Соберите клавиатурный модуль, убедившись в корректной установке пружин и мембран, чтобы кнопки не заедали.
- Закрепите корпусные элементы, начиная с задней крышки, затем боковые панели, проверяя стыки и щели.
- Подключите аккумулятор и проведите первичное включение для проверки дисплея, подсветки и реакции кнопок.
Если обнаружены неисправности на этапе первичного включения, разберите соответствующий модуль и проверьте соединения и целостность деталей перед повторной сборкой.
После успешной проверки всех функций выполните окончательную фиксацию винтов и убедитесь в отсутствии люфтов и незакрепленных элементов корпуса.
Вопрос-ответ:
Какие инструменты нужны для разборки Nokia X2-00?
Для разборки потребуются маленькая крестовая отвертка, пластиковый открывающий инструмент или медиатор для смартфонов, пинцет и, при необходимости, тонкая игла для извлечения SIM-карты. Эти инструменты помогут аккуратно снять корпус, не повредив пластиковые элементы.
Как правильно снять заднюю крышку и аккумулятор?
Сначала нужно отключить телефон и вынуть батарею. Задняя крышка снимается простым нажатием и сдвигом в направлении указанных защёлок. Важно не использовать силу, чтобы не сломать пластиковые фиксаторы.
Можно ли заменить клавиатурную панель без снятия дисплея?
Да, частично это возможно. Клавиатурная панель фиксируется снизу корпуса, и её можно аккуратно поддеть пластиковым инструментом. Однако для полной очистки контактов или замены отдельных кнопок дисплей придётся снять, иначе доступ будет ограничен.
Как отсоединить плату от корпуса, чтобы не повредить шлейфы?
Перед извлечением платы убедитесь, что все шлейфы и разъёмы аккуратно отсоединены. Используйте пинцет и легкое нажатие на фиксаторы. Не тяните шлейфы напрямую, иначе можно повредить соединения и контакты на плате.
Что делать, если после разборки телефон не включается?
В первую очередь проверьте, правильно ли установлена батарея и подсоединены все шлейфы. Иногда причиной является не до конца защёлкнутый разъём или смещенный контакт. Если все элементы на месте, попробуйте временно включить устройство без задней крышки, чтобы убедиться, что питание проходит.
Как аккуратно снять заднюю крышку Nokia X2-00 без повреждений?
Для начала убедитесь, что телефон выключен и батарея извлечена. Затем подденьте крышку ногтем или тонкой пластиковой карточкой в нижней части корпуса, где есть небольшое углубление для захвата. Двигайтесь по периметру корпуса, слегка надавливая, чтобы защелки плавно отпустили фиксаторы. Не используйте металлические предметы, это может повредить корпус или пластик. После снятия крышки вы получите доступ к батарее, SIM-карте и слоту microSD.
